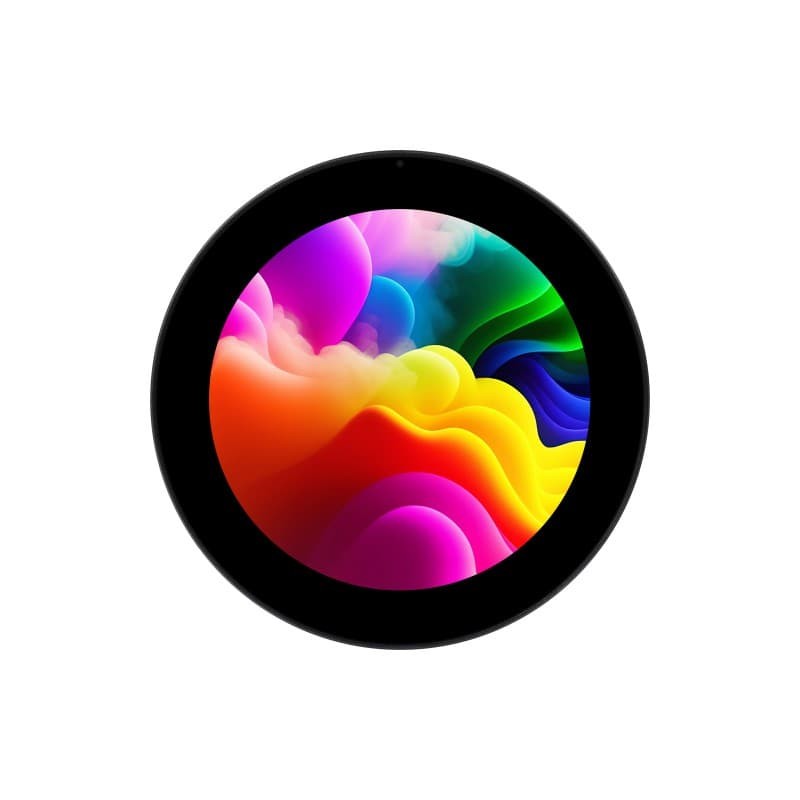

3.4" 800×800 Rundes Touchscreen-Modul mit ESP32-P4 Wi-Fi 6 BT5 Audioausgang & Mikrofon

ESP32-P4 Entwicklungsboard mit 3,4" 800×800 rundem Touchscreen – Wi-Fi 6, BT5

Ein auf ESP32-P4 basierendes Board mit 32-Bit-RISC-V-Prozessoren. Diese Version verfügt über einen 3,4-Zoll-Rund-IPS-Touchscreen mit einer Auflösung von 800 × 800. Es bietet reichhaltige HMI-Schnittstellen, einschließlich MIPI-CSI (mit integriertem Bildsignalprozessor) und unterstützt USB OTG 2.0 HS für Hochgeschwindigkeitskommunikation. Der integrierte 40-PIN-GPIO-Header ist mit einigen Raspberry Pi HATs kompatibel, was eine breite Palette von Anwendungen ermöglicht.

Das Board integriert auch Peripheriegeräte für digitale Signaturen und eine dedizierte Schlüsselverwaltungseinheit, die die Sicherheit von Daten und Operationen gewährleistet. Speziell für hochleistungsfähige und sichere Anwendungen entwickelt, um den höheren Anforderungen von Embedded-Anwendungen wie Mensch-Maschine-Interaktion, effizientem Edge-Computing und IO-Erweiterungen gerecht zu werden.

Hauptmerkmale:

• Leistungsstarker MCU mit 32-Bit-RISC-V-Prozessoren (Dual-Core und Single-Core)
• Speicher: 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
• Leistungsstarke Bild- und Sprachverarbeitungsfunktionen (JPEG-Codec, Pixel-Beschleuniger, ISP, H264-Encoder)
• 32MB PSRAM im Chip-Gehäuse und integrierter 32MB Nor Flash-Speicher
• Gängige Peripheriegeräte wie MIPI-CSI, MIPI-DSI, USB 2.0 OTG HS, TF-Kartensteckplatz, zwei Mikrofone (mit Echounterdrückung), Lautsprecheranschluss und RTC-Batterieanschluss
• Integrierter 2x20-GPIO-Header mit 28 programmierbaren GPIO-Pins
• Sicherheitsmerkmale: Secure Boot, Flash-Verschlüsselung, kryptografische Beschleuniger und TRNG
• Unterstützung für Wi-Fi 6 und Bluetooth 5 (LE) über das ESP32-C6-MINI-Modul

170° weiter Betrachtungswinkel

Hervorragende Anzeigequalität, hoher Kontrast und weite Betrachtungswinkel.

Kapazitiver 10-Punkt-Touch

Unterstützt bis zu 10 Berührungspunkte und kombiniert intuitive Bedienung mit schneller Reaktion. Das Panel besteht aus gehärtetem Glas mit einer Härte von 6H und ist mit der Optical-Bonding-Technologie gefertigt, was eine hervorragende Bildqualität und Staubbeständigkeit gewährleistet.

Display-Parameter:

Hochintegrierte und leistungsstarke Performance

Verwendet das ESP32-P4-Core-Modul mit einem integrierten ESP32-P4-Chip und 32 MB Nor-Flash-Speicher.

Wi-Fi 6- und Bluetooth-Modul

Das integrierte ESP32-C6-MINI-Modul erweitert die Fähigkeiten des ESP32-P4 um 2,4-GHz-Wi-Fi-6- und Bluetooth-5-(LE)-Konnektivität über die SDIO-Schnittstelle für eine stabile Verbindung und effiziente Übertragung.

Audio-Eingang / -Ausgang

Integrierter ES8311-Audio-Codec-Chip und ES7210-Echounterdrückungsschaltung, die den täglichen Anforderungen von Audioanwendungen gerecht werden.

Platinenbeschreibung

Abmessungen

Lieferumfang

Wiki: https://www.waveshare.com/wiki/ESP32-P4-WIFI6-Touch-LCD-3.4C
