Entwicklungskarte ESP32-S3-LCD-1.28 mit Dual-Core-Xtensa-Prozessor und 1,28-Zoll-Runddisplay
Die Entwicklungskarte ESP32-S3-LCD-1.28 ist ein äußerst effizientes, kostengünstiges Mikrocontroller-Modul, das von Waveshare entwickelt wurde und eine ideale Lösung für Elektronik-Enthusiasten, IoT-Entwickler und Smart-Device-Designer bietet. Ausgestattet mit einem 1,28-Zoll-LCD-Bildschirm, einem Lithium-Ionen-Batterieladeschaltkreis und Peripheriegeräten wie einem Sechsachsen-Sensor (Dreiachsen-Beschleunigungssensor und Dreiachsen-Gyroskop) basiert diese Platine auf dem integrierten ESP32-S3R2-Chip. Der SoC bietet einen geringen Stromverbrauch und ermöglicht Wi-Fi- und BLE5.0-Funktionen, was sie zur perfekten Wahl für mobile Anwendungen, tragbare Elektronik, Smart Homes und andere IoT-Szenarien macht. Darüber hinaus verfügt die Platine über 16 MB externen Flash-Speicher und 2 MB PSRAM, was ihre Leistungsfähigkeit und Leistungsfähigkeit verbessert.
Technische Daten:
- Prozessor: Xtensa® 32-Bit-LX7, Dual-Core, bis zu 240 MHz.
- Konnektivität: 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth® 5 (BLE) mit integrierter Antenne.
- Speicher: Integrierter 512 KB SRAM und 384 KB ROM, zusätzlich 2 MB PSRAM und 16 MB externer Flash-Speicher.
- Anschluss: Typ-C,
- Display: 1,28 Zoll, rundes IPS-Panel, Auflösung 240×240, 65.000 Farben.
- IMU: QMI8658 6-Achsen (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) für die Erkennung von Bewegungsgesten.
- Stromversorgung: Stecker zum Laden/Entladen von 3,7-V-Lithiumbatterien und GPIO-Header.
- Energiemanagement: Unterstützung für flexible Uhr, unabhängige Einstellungen des Strommoduls, Steuerung des geringen Stromverbrauchs in verschiedenen Szenarien.
- Zusätzliche Funktionen: Integrierter USB-Serial-Port-Controller mit voller Geschwindigkeit, GPIO-Pins für die flexible Konfiguration der Pin-Funktion.
Produktmerkmale:
- Erweiterte Sicherheit: Integrierte Hardware-Verschlüsselungsbeschleuniger, RNG (Random Number Generator), HMAC (Hash-basierte Message Authentication Code) und digitales Signaturmodul gewährleisten die Sicherheitsanforderungen des IoT.
- Multitasking: Der Dual-Core-Prozessor ermöglicht eine simultane Aufgabenverarbeitung, ohne die Leistung zu beeinträchtigen.
- Vielseitige Konnektivität: Unterstützung von Wi-Fi und Bluetooth® 5 ermöglicht eine einfache Verbindung zum Internet und anderen Geräten.
- Hochauflösendes Display: Ein hochauflösendes Farb-LCD-Display ermöglicht klare und lebendige grafische und textliche Präsentationen.
- Unterstützung für Bewegungssensoren: Das integrierte 6-Achsen-IMU ermöglicht die Erfassung von Gesten und Bewegungen und erweitert die Anwendungsmöglichkeiten.
- Einfache Integration in DIY-Projekte: Ein umfangreicher GPIO-Header-Satz und ein Typ-C-USB-Anschluss erleichtern die Integration in benutzerdefinierte Projekte und Prototypen.
- Geringer Stromverbrauch: Ein fortschrittliches Energiemanagement ermöglicht den langfristigen Betrieb des Geräts in mobilen und IoT-Anwendungen.

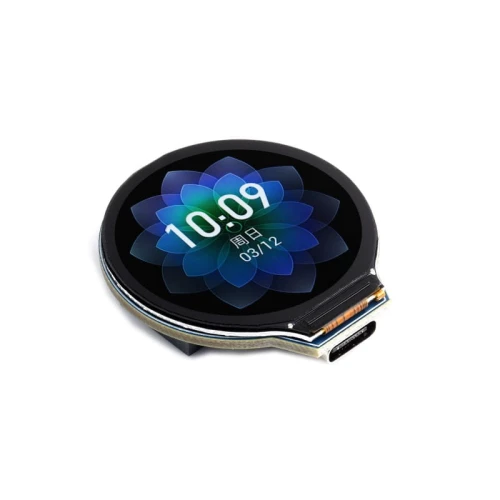

Integriertes 1,28" rundes Display:
Pin-Definition:

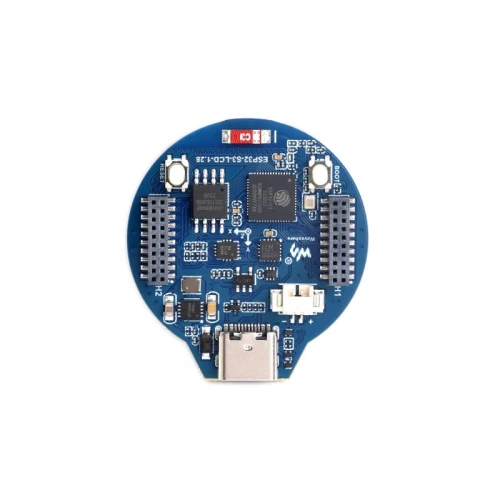

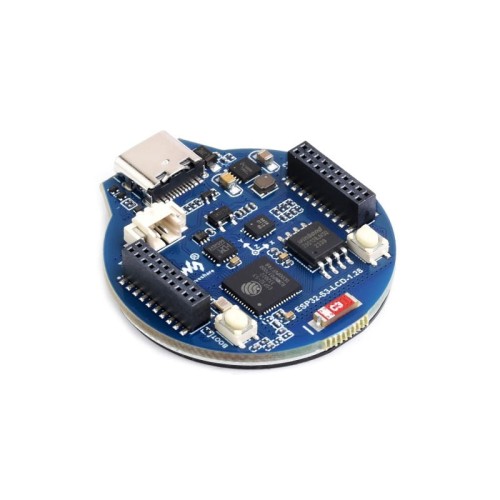

Systemstruktur:
- ESP32-S3R2
- W25Q128JVSIQ 16MB NOR-Flash
- 6-Achsen-IMU QMI8658 enthält 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor.
- ME6217C33M5G Ausgang 800 mA, niedriger Ausfall, hohe Ablehnungsrate
- CH343P USB-zu-UART-Chip
- Leistungsstarkes Lithiumbatteriemanagement ETA6096
- 1,27 mm Rasterbuchsen
- Boot-Taste
- Reset-Taste
- MX1,25 Batterieanschluss
- Typ-C-USB-Anschluss
- 2,4GHz-Keramikantenne
Abmessungen:
Lieferumfang:
- ESP32-S3-LCD-1.28 x1
Wiki: ESP32-S3-LCD-1.28
