Wyświetlacz LCD 5" 800x480 z panelem dotykowym sterowanianie SPI, kontoler FT810
product unavailable
Description

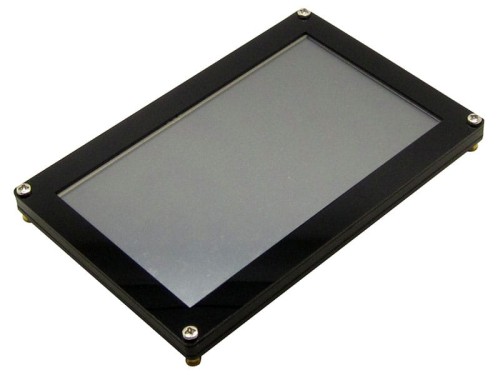

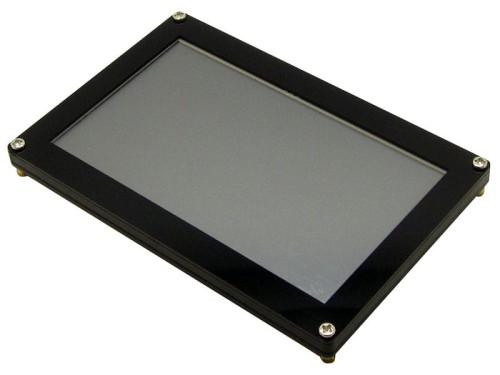

FT810CB-HY50HD - moduł wyświetlacza 5" z panelem dotykowym rezystancyjnym oraz kontrolerem FT810.
FT810 udoskonalona wersja układu FT800 zaawansowanego kontrolera wyświetlacza LCD, który teraz obsługuje EVE2 - Embedded Video Engine, jest znacznie szybszy oraz obsługuje wyświetlacze o większej rozdzielczości. Układ FT810 umożliwia obsługę złożonych interfejsów graficznych nawet na mikrokontrolerach 8-bitowych, poza obsługą grafiki zajmuje się również obsługą rezystancyjnego panela dotykowego oraz może generować dźwięk. Dużym ułatwieniem przy pracy z wyświetlaczem jest obszerna dokumentacja kontrolera oraz przykładowe oprogramowanie dostępne na stronie producenta układu. Sprzętowo moduł jest zgodny z modułami z kontrolerami FT800, które również są dostępne w naszej ofercie.
Specyfikacja modułu wyświetlacza:
- rozdzielczość: 800x480 pixeli
- przekątna wyświetlacza: 5"
- sposób sterowania: szeregowy magistrala SPI
- napięcie zasilania: 5V
- napięcie sterowania: 3,3-5V
- pobór prądu: ~180mA
- panel dotykowy: rezystancyjny
- złącze FPC ułatwiające podłączenie wyświetlacza (taśma FPC w zestawie)
- precyzyjnie wykonana czarna obudowa,
- wymiary zewnętrzne: 134x88x7mm
Oprogramowanie:
Przykładowe oprogramowanie oraz dema dla Arduino dostępne są na stronie producenta: EVE Projects.
Sposób podłączenia do Arduino:
Wyświetlacz | Arduino |
GND | GND |
5V | 5V |
MISO | D12 ( D50 Arduino Mega) |
SCK | D13( D52 Arduino Mega) |
CS | D9 |
MOSI | D11( D51 Arduino Mega) |
PD | D4 |
INT | D3 |

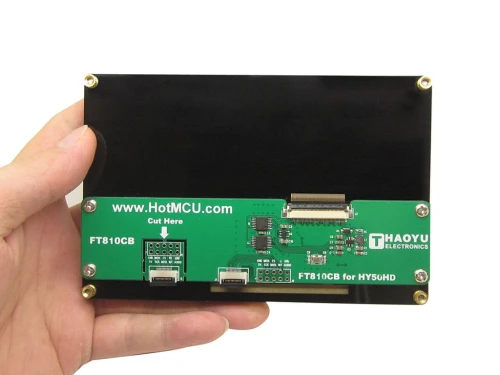

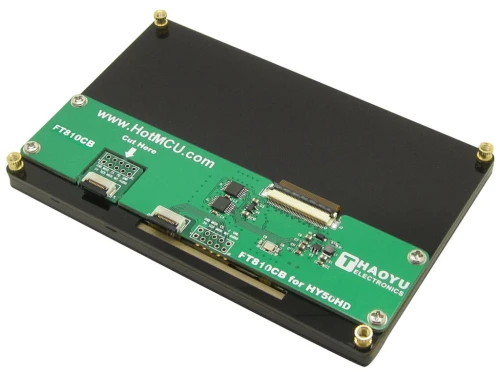

Na płytce kontrolera znajduje się wydzielona część, którą można wyłamać uzyskując dodatkowe PCB służące do wpięcia taśmy.
Wymiary:
Kupując otrzymujesz:
- Moduł z wyświetlaczem 5" wraz z płytką kontrolera FT810CB
- Taśmę FPC
Dodatkowe informacje:
- Opis możliwości, podłączenia do Arduino oraz użycia bibliotek dostępny jest na stronie: wyswietlacz-tft-hy43b-hy50b-ft800
- tutorial dla Arduino: wyswietlacz-tft-hy43b-hy50b-ft800
- wyświetlacz jest czuły na długość przewodów przy problemach z uruchomieniem najlepiej nie stosować tasiemki tylko podłączyć się bezpośrednio na płytkę
- schemat
- specyfikacja panela LCD
