Obsługa GPIO na NewMarsboard A20, całość została sprawdzona na:
MarsBoard_A20_Debian_Wheezy_7.5_Lxde_Desktop

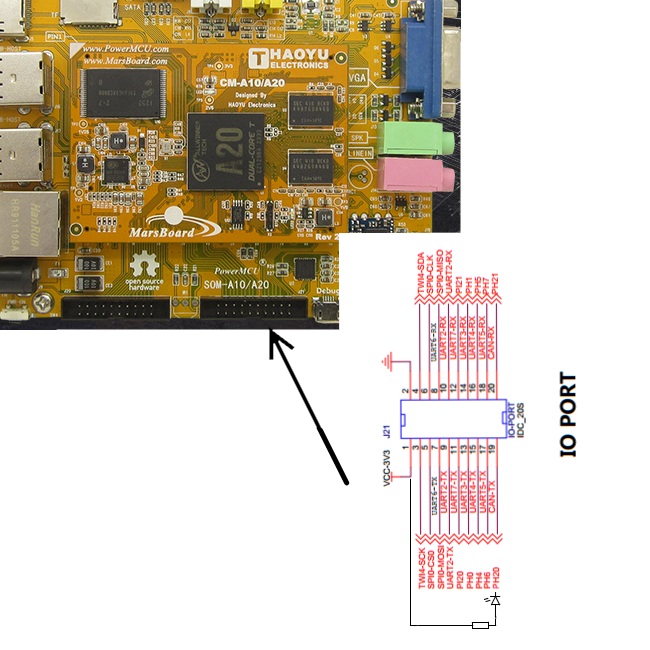

Przykład jak uruchomić wyjście PH20 i sterować LEDem do niego podłączonym





Informacja o funkcjach wyprowadzeń zapisana jest z pliku script.bin który jest przetwarzany w czasie uruchomienia systemu i własnie z nim musimy udostępnić wyprowadzenie PH20.

instalujemy niezbędne oprogramowanie:

sudo apt-get install libusb-1.0-0 libusb-1.0-0-dev git wget fakeroot kernel-package zlib1g-dev

instalujemy sunxi-tools, oprogramowanie służące do konwersji pliku script.bin > script.fex który możemy łatwo edytować w edytorze tekstu

będąc w naszym katalogu domowym

git clone https://github.com/linux-sunxi/sunxi-tools
cd sunxi-tools
make clean
make

montujemy partycje startową do systemu plików:

mount /dev/nanda /mnt

cd /mnt

konwertujemy plik script.bin na script.fex

bin2fex script.bin > script.fex



edytujemy plik script.fex

nano scrip.fex

interesuje nas sekcja:


[gpio_para]
gpio_used = 1
gpio_num = 3
gpio_pin_1 = port:PH12
gpio_pin_2 = port:PH21
gpio_pin_3 = port:PH09

zmieniamy na:


[gpio_para]
gpio_used = 1
gpio_num = 4
gpio_pin_1 = port:PH12
gpio_pin_2 = port:PH21
gpio_pin_3 = port:PH09
gpio_pin_4 = port:PH20



konwertujemy plik script.fex na script.bin

fex2bin script.fex > script.bin

uruchamiamy system ponownie: reboot



konfiguracja gpio4

echo 4 > /sys/class/gpio/export

po tej operacji w /sys/class/gpio pojawi się gpio4_ph20

ustawiamy gpio jako wyjście

echo "out" > /sys/class/gpio/gpio4_ph20/direction



sterowanie wyjściem:

stan wysoki:

echo 1 > /sys/class/gpio/gpio4_ph20/value

stan niski:

echo 0 > /sys/class/gpio/gpio4_ph20/value



modyfikując plik script.bin możemy również uruchomić magistrale I2C, SPI itp.

Za sterowanie podświetlaniem wyświetlacza LCD odpowiada wyprowadzenie  PH2 - sterując nim możemy wyłączyć podświetlanie wyświetlacza - dotyk będzie wciąż działał.
