Pomiar i monitorowanie napięcia w sieci przy fotowoltaice

Monitoring napięcia 253V i analiza pracy falownika za pomocą systemu SUPLA.

Coraz częściej otrzymujemy od klientów pytania dotyczące monitorowania napięcia w sieci, szczególnie tam, gdzie pracuje fotowoltaika. Wiele osób zauważa, że w ciągu dnia falownik potrafi się wyłączać lub ograniczać pracę, ale bez stałego pomiaru trudno jednoznacznie potwierdzić, czy przyczyną jest zbyt wysokie napięcie.

Jednorazowy odczyt nie pokazuje całej sytuacji, dlatego klienci szukają urządzenia, które pozwoli obserwować napięcie na bieżąco, sprawdzać, czy nie przekracza ono 253V, a dodatkowo zapisywać historię pomiarów w formie wykresu. Taki podgląd pozwala łatwo sprawdzić, w jakich godzinach napięcie rośnie i czy to właśnie ono powoduje problemy z pracą falownika.

Dla części osób ważne jest również to, aby mieć własną historię pomiarów w sytuacji, gdy pojawiają się podejrzenia, że w okolicy pracują instalacje ustawione poza obowiązującymi normami.

Gniazdko GOSUND SP111 jako prosty sposób na pomiar napięcia

Jednym z prostszych sposobów na taki monitoring jest gniazdko GOSUND SP111 z wgranym oprogramowaniem SUPLA. Jego dużą zaletą jest to, że nie trzeba ingerereować bezpośrednio w instalację elektryczną — wystarczy włożyć je do kontaktu, aby rozpocząć pomiar napięcia i podgląd zmian w czasie.

W ten prosty sposób można sprawdzić, jak napięcie zachowuje się w ciągu dnia i czy zbliża się do granicy 253V albo ją przekracza. Trzeba jedynie pamiętać, że jedno gniazdko mierzy napięcie tylko na jednej fazie, dlatego przy instalacji 3-fazowej potrzebne są 3 sztuki oraz ustalenie, który kontakt jest zasilany z której fazy.

Wykres napięcia i dane historyczne w aplikacji oraz na komputerze

Dużą zaletą tego rozwiązania jest wygodny dostęp do pomiarów zarówno na komputerze, jak i w aplikacji na telefonie. Poza bieżącym podglądem napięcia można również sprawdzać historię pomiarów w formie wykresu oraz wartości minimalne i maksymalne z wybranego okresu.

W ten sposób łatwo ocenić, czy wzrost napięcia pojawia się tylko chwilowo, czy regularnie o określonych porach dnia. Taki zapis jest dużo bardziej praktyczny niż pojedynczy pomiar, bo pozwala zobaczyć pełny obraz sytuacji i szybko wychwycić momenty, w których napięcie zbliża się do 253V lub przekracza tę wartość.

Jak włączyć historię napięcia w SUPLA Cloud

Warto wiedzieć, że gniazdko GOSUND SP111 z oprogramowaniem SUPLA potrafi mierzyć zarówno moc podłączonego urządzenia, jak i napięcie w sieci, ale aby zobaczyć historię napięcia, trzeba wcześniej włączyć jej zapisywanie.

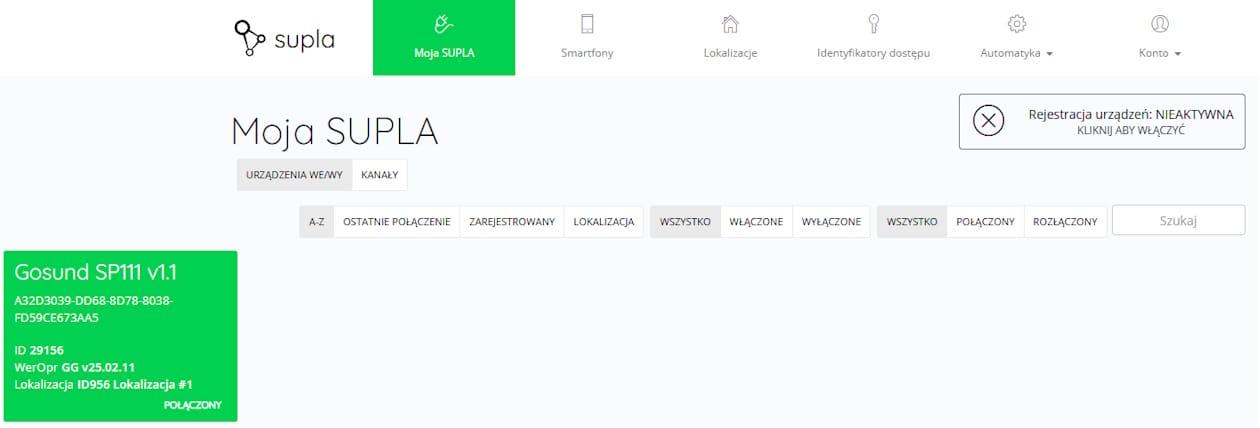

W tym celu należy zalogować się na swoje konto w SUPLA Cloud pod adresem cloud.supla.org, a następnie odnaleźć kafelek ze swoim gniazdkiem, jak na zdjęciu poniżej.

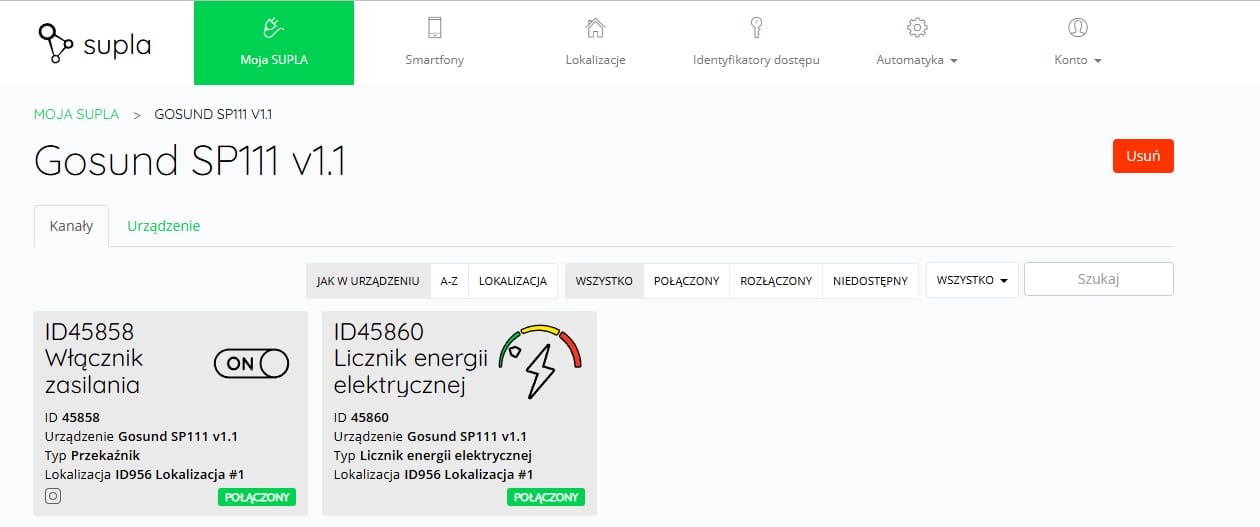

Po kliknięciu przechodzimy do funkcji „Licznik energii elektrycznej”.

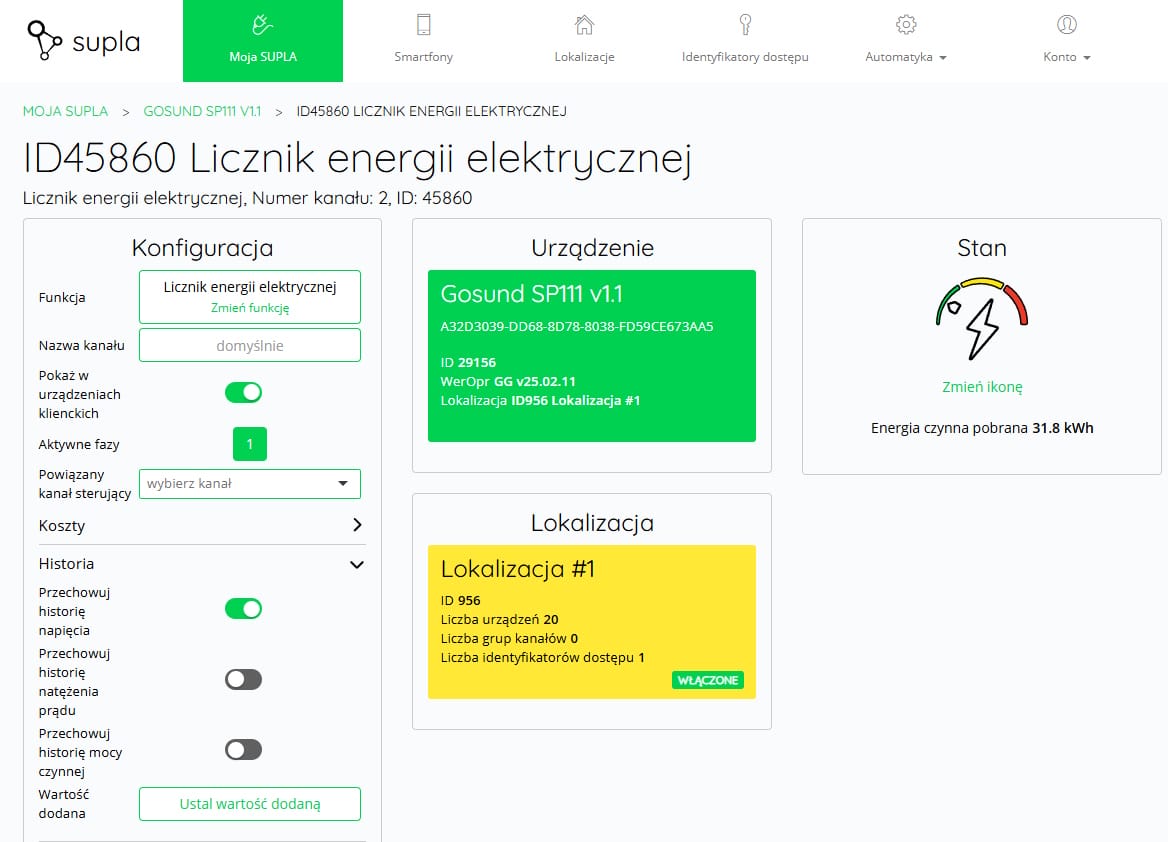

Następnie otwieramy zakładkę „Historia” i zaznaczamy opcję „Przechowuj historię napięcia”.

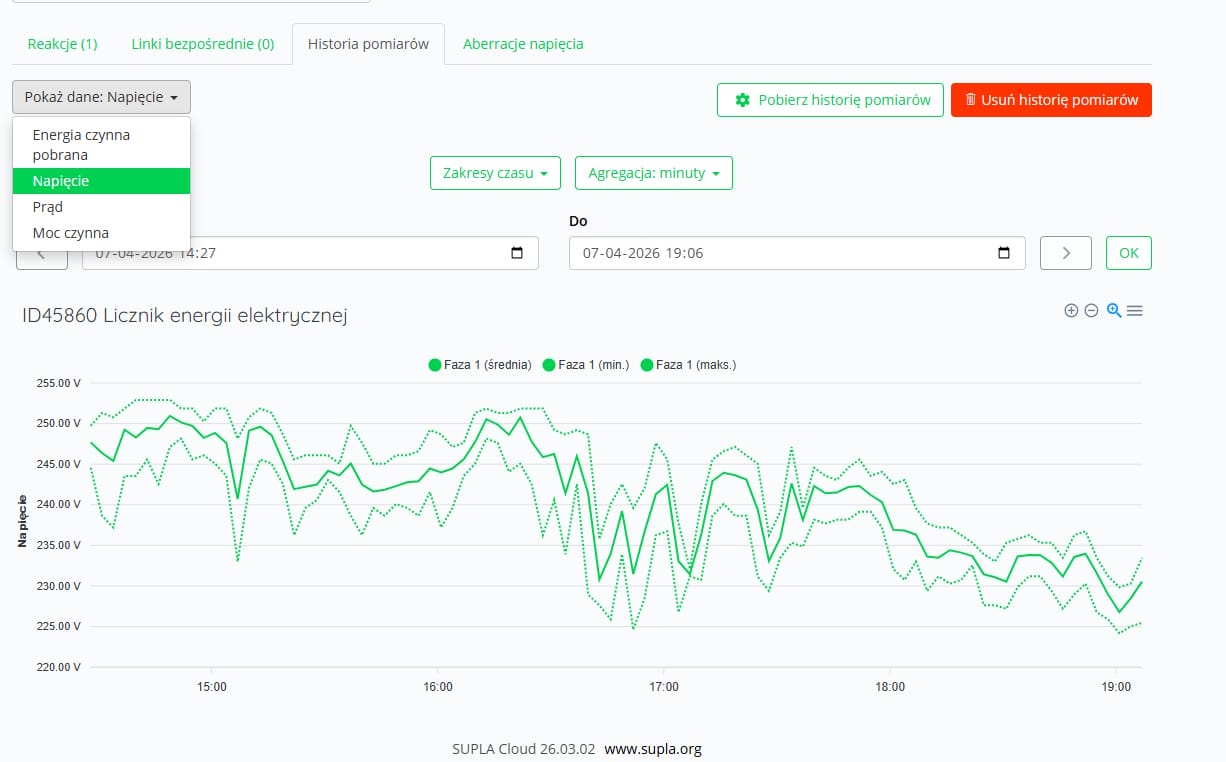

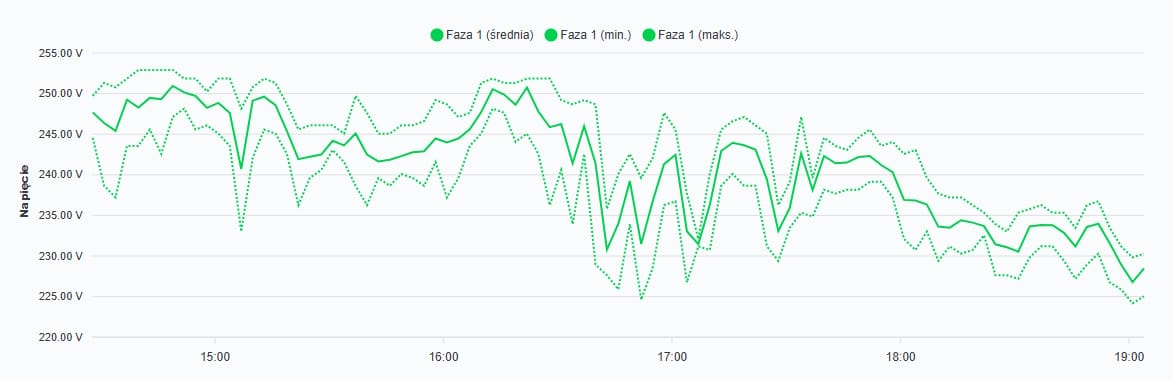

Po zapisaniu ustawień i odczekaniu krótkiej chwili w historii pomiarów pojawią się pierwsze dane, a w zakładce napięcia będzie widoczny wykres pokazujący zmiany napięcia w czasie oraz wartości minimalne i maksymalne.

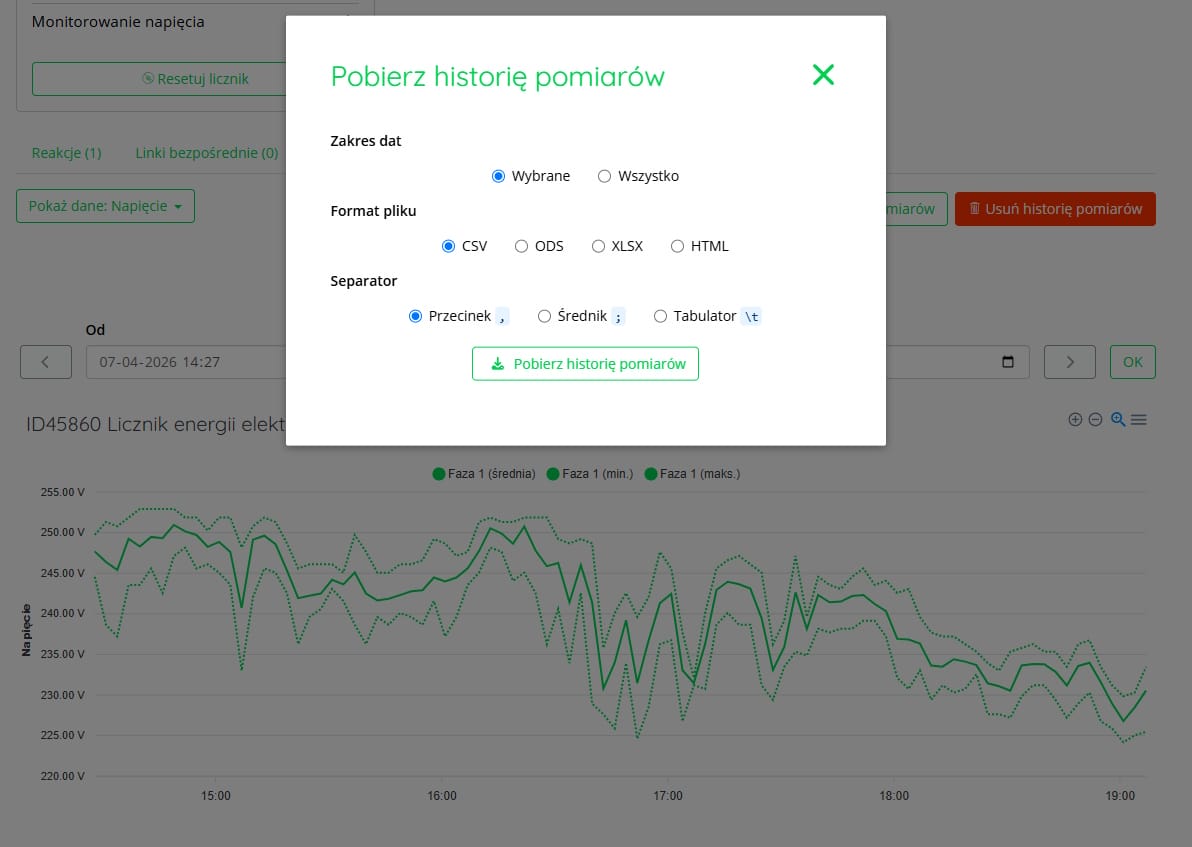

Co ważne, zapisane dane historyczne można również pobrać do plików CSV, ODS, XLSX oraz HTML — okno eksportu pojawia się po kliknięciu przycisku „Pobierz historię pomiarów”, znajdującego się nad wykresem napięcia.

Monitorowanie przekroczeń napięcia – funkcja aberracji napięcia

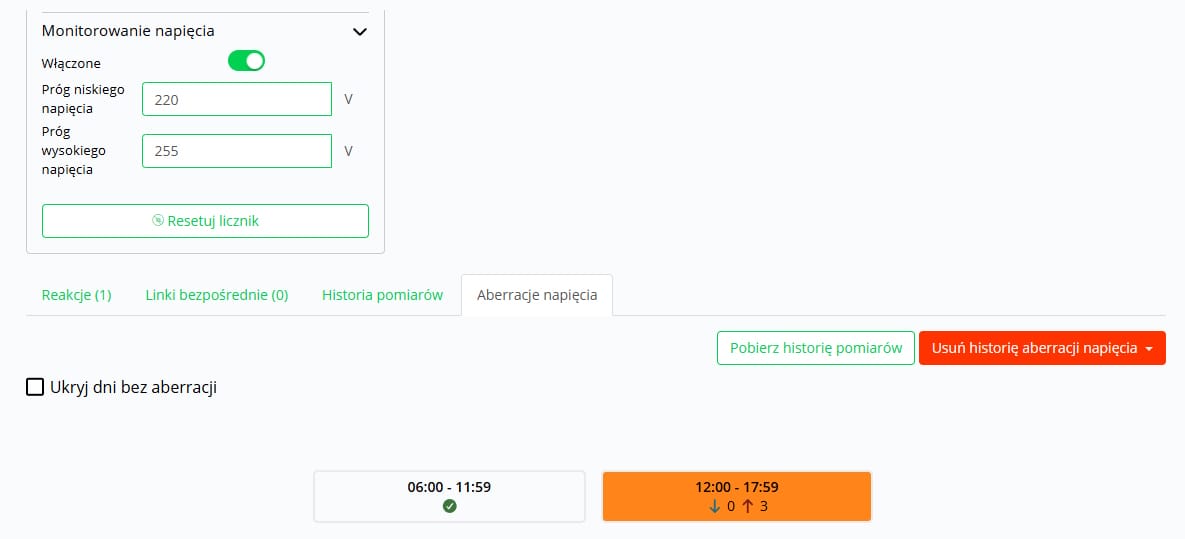

Dodatkową funkcją jest „Monitorowanie napięcia”, które może przydać się wtedy, gdy nie potrzebujesz wykresu, a chcesz jedynie wiedzieć, czy napięcie przekracza ustalone wartości graniczne. Po włączeniu tej opcji i ustawieniu progów niskiego oraz wysokiego napięcia, w zakładce „Aberracje napięcia” pojawi się informacja o liczbie przekroczeń poza zadany zakres.

To prosty sposób na sprawdzenie, czy problem występuje i jak często się powtarza.

Sterowanie obciążeniem przy zbyt wysokim napięciu

Warto dodać, że gniazdko z oprogramowaniem SUPLA może nie tylko monitorować napięcie, ale również sterować podłączonym obciążeniem w zależności od jego poziomu. W praktyce oznacza to, że po przekroczeniu ustalonej wartości można automatycznie włączyć urządzenie, które dodatkowo obciąży daną fazę i pomoże obniżyć napięcie w sieci.

Nadmiarową energię można wykorzystać do grzania wody lub „puścić w powietrze”, podłączając grzejnik. Takie rozwiązanie często okazuje się bardziej opłacalne niż wyłączenie falownika i przerwanie produkcji energii.
