Instrukcja: Sonoff Dual R3 - Przekaźnik 2-kanałowy z wgranym oprogramowaniem SUPLA.
Konfiguracja modułu jako podwójny włącznik oświetlenia. Pozwala na niezależne sterowanie dwoma obwodami (np. żyrandol dwustrefowy) za pomocą WiFi oraz tradycyjnych włączników ściennych.
Pierwsza konfiguracja?
Jeśli konfigurujesz swoje pierwsze urządzenie w systemie SUPLA, zacznij od naszej ogólnej instrukcji dodawania urządzeń:
👉 Instrukcja aplikacji SUPLA (Krok po kroku)
1. Budowa urządzenia i wskaźniki

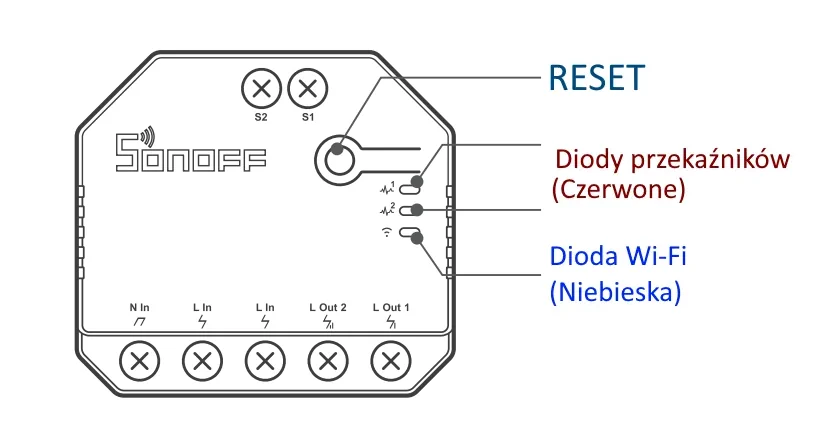

Urządzenie wyposażone jest w diody sygnalizacyjne (WiFi oraz stan przekaźników Out1/Out2) oraz fizyczny przycisk parowania na obudowie.
2. Schemat podłączenia (2 niezależne obwody)
⚠️ KRYTYCZNE OSTRZEŻENIE: Wrażliwość na polaryzację!
Urządzenie wymaga bezwzględnego przestrzegania podłączenia Fazy do zacisku L oraz Neutralnego do zacisku N.
Odwrotne podłączenie (zamiana L z N) spowoduje trwałe uszkodzenie sterownika w momencie podłączenia przycisków sterowania ręcznego! Upewnij się próbnikiem, gdzie znajduje się faza, zanim podłączysz zasilanie.

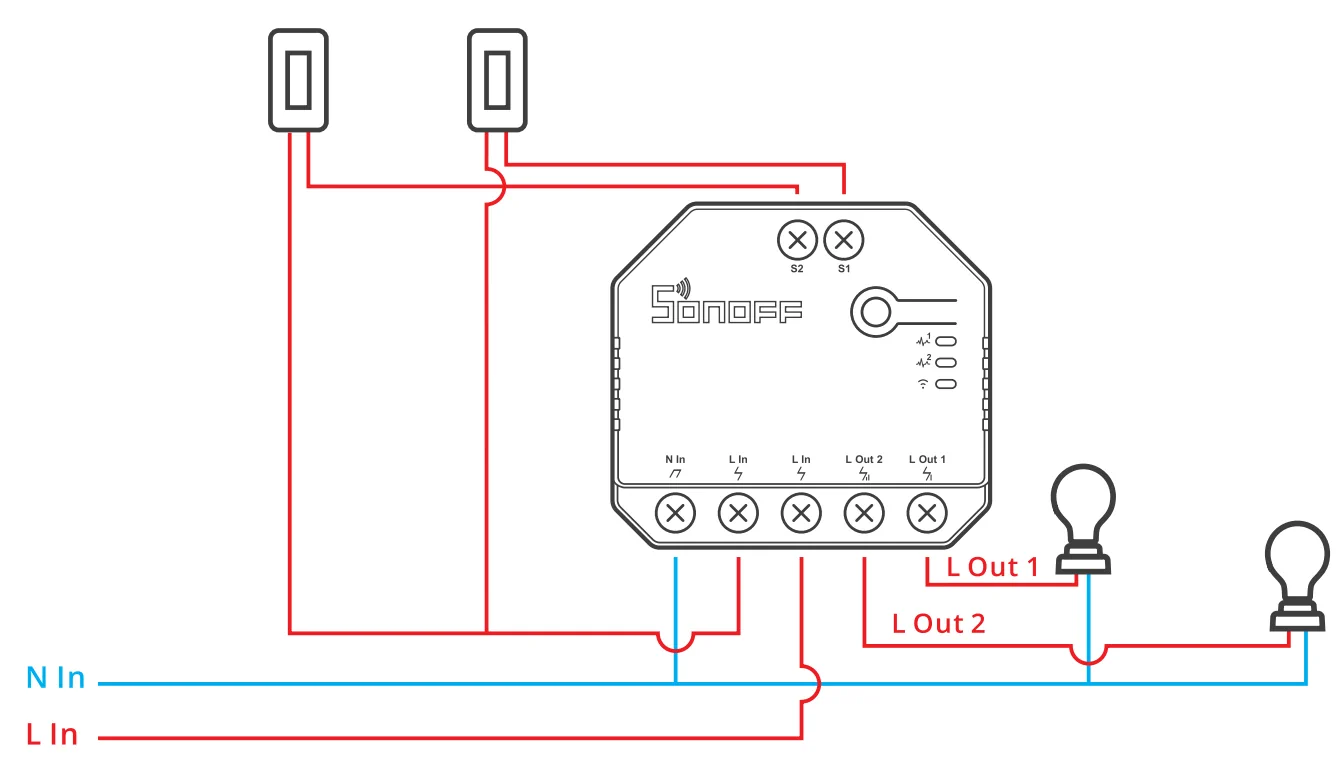

Podłącz urządzenie zgodnie z poniższym schematem:
- L / N: Zasilanie modułu (Faza i Neutralny).
- S1 / S2: Wejścia na przełącznik ścienny (S1 dla Kanału 1, S2 dla Kanału 2).
- L1 / L2: Wyjścia przekaźników (Faza wychodząca na żarówkę 1 i żarówkę 2).
3. Wprowadzanie w tryb parowania
Aby przywrócić ustawienia fabryczne lub zresetować ustawienia sieci WiFi (np. w celu podłączenia urządzenia do innej sieci/routera):
- Podłącz urządzenie do zasilania.

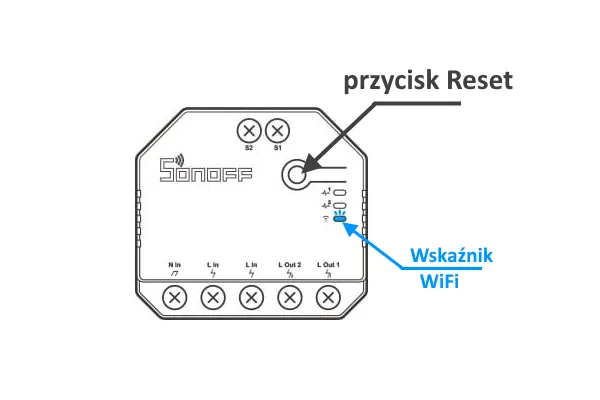

- Naciśnij przycisk Reset na obudowie urządzenia 10 razy szybko.
- Dioda WiFi zacznie szybko migać, sygnalizując tryb konfiguracji.
4. Konfiguracja rodzaju włącznika
Domyślnie urządzenie może być skonfigurowane pod włączniki bistabilne (tradycyjne). Jeśli używasz włączników dzwonkowych (monostabilnych), musisz zmienić ustawienia w panelu konfiguracyjnym.
- Przez tryb parowania: Naciśnij przycisk 10 razy -> Połącz się z siecią WiFi "SUPLA-..." -> Wpisz w przeglądarce 192.168.4.1.
- Przez adres IP: Jeśli urządzenie jest już dodane do Supla, wpisz jego adres IP w przeglądarce, będąc w tej samej sieci WiFi, gdy zostaniesz zapytany o hasło: admin, pass.
W menu Ustawienia urządzenia -> Przyciski możesz zmienić typ reakcji dla każdego kanału osobno (Bistabilny / Monostabilny).
