Instrukcja: Sonoff Dual R3 - Sterownik Rolet z wgranym oprogramowaniem SUPLA.
Dopuszkowy moduł WiFi umożliwiający precyzyjne sterowanie roletami, żaluzjami lub markizami. Dowiedz się, jak go podłączyć, skonfigurować włączniki ścienne i poprawnie skalibrować w chmurze Supla.
Pierwsza konfiguracja?
Jeśli konfigurujesz swoje pierwsze urządzenie w systemie SUPLA, zacznij od naszej ogólnej instrukcji dodawania urządzeń:
👉 Instrukcja aplikacji SUPLA (Krok po kroku)
1. Budowa urządzenia i wskaźniki
Urządzenie wyposażone jest w diody sygnalizacyjne (WiFi oraz stan przekaźników Out1/Out2) oraz fizyczny przycisk parowania.

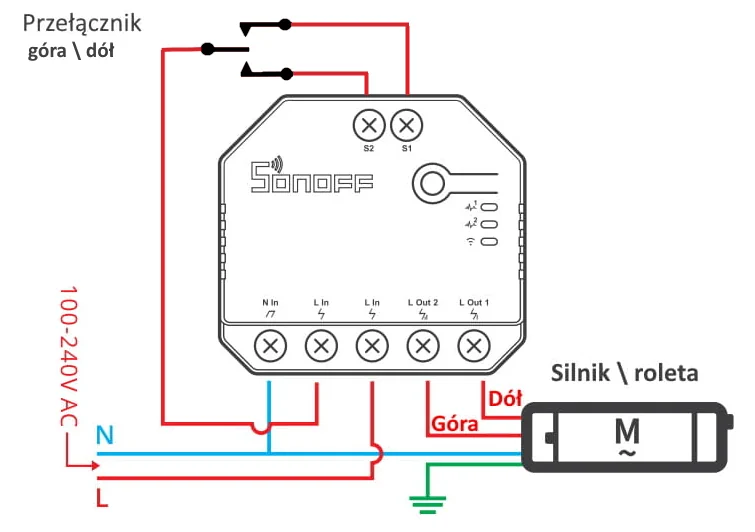

2. Schemat podłączenia (Silnik rolety)
⚠️ KRYTYCZNE OSTRZEŻENIE: Wrażliwość na polaryzację!
Urządzenie wymaga bezwzględnego przestrzegania podłączenia Fazy do zacisku L oraz Neutralnego do zacisku N.
Odwrotne podłączenie (zamiana L z N) spowoduje trwałe uszkodzenie sterownika w momencie podłączenia przycisków sterowania ręcznego! Upewnij się próbnikiem, gdzie znajduje się faza, zanim podłączysz zasilanie.
Podłącz urządzenie zgodnie z poniższym schematem, zachowując szczególną ostrożność:
- L / N: Zasilanie modułu (Faza i Neutralny).
- S1 / S2: Wejścia na przełącznik roletowy (Góra / Dół).
- L1 / L2: Wyjścia na silnik rolety (Kierunki obrotów).
3. Wprowadzanie w tryb parowania
Aby przywrócić ustawienia fabryczne lub zresetować ustawienia sieci WiFi (np. w celu podłączenia urządzenia do innej sieci/routera):
- Podłącz urządzenie do zasilania.
- Naciśnij przycisk Reset na obudowie urządzenia 10 razy szybko.
- Dioda WiFi zacznie szybko migać, sygnalizując tryb konfiguracji.

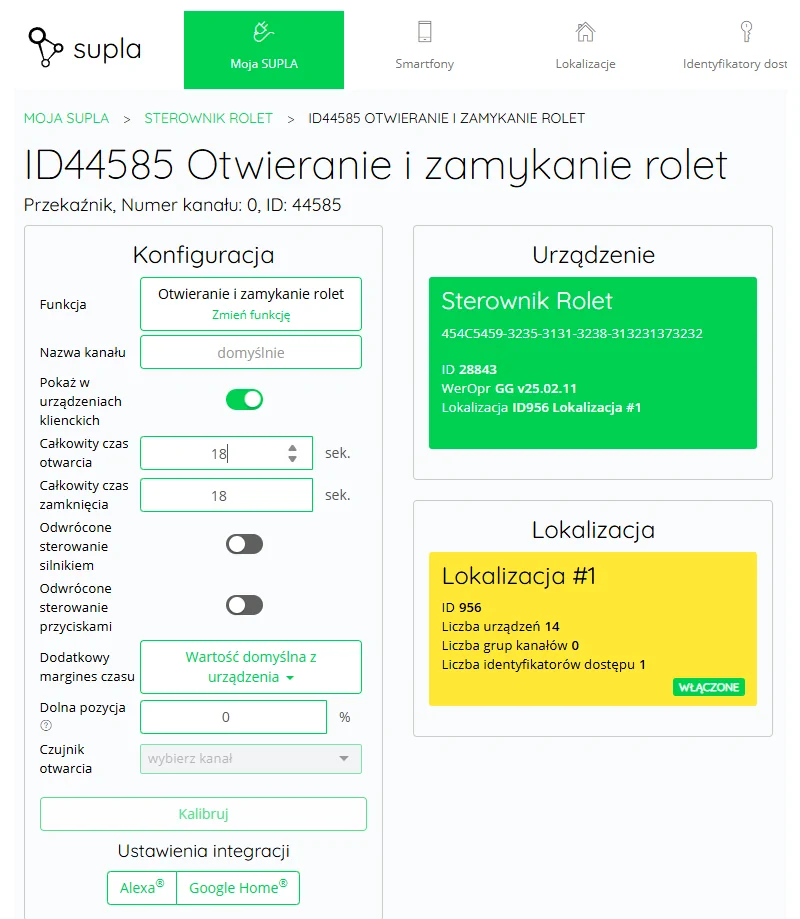

4. Wymagana Kalibracja (Czas otwarcia)
Aby aplikacja Supla poprawnie wyświetlała stopień otwarcia rolety (procentowo), konieczne jest ręczne wpisanie parametrów czasowych.
Instrukcja kalibracji:
- Zmierz stoperem dokładny czas pełnego otwarcia rolety (od dołu do góry).
- Zmierz stoperem dokładny czas pełnego zamknięcia rolety (od góry do dołu).
- Zaloguj się na swoje konto w chmurze: cloud.supla.org.
- Znajdź kafelek swojego sterownika rolet i kliknij ikonę ustawień (trybik) lub "więcej".
- Wpisz zmierzone wartości w polach czasu otwarcia i zamknięcia.
5. Zmiana rodzaju włącznika (Automatyczne zamykanie)
Aby roleta zamykała się lub otwierała całkowicie po jednym kliknięciu, należy skonfigurować odpowiedni rodzaj przełącznika. Funkcja ta działa najlepiej z przełącznikami monostabilnymi, czyli takimi, które wracają do pozycji wyjściowej po zwolnieniu (tzw. "dzwonkowymi").
Aby zmienić te ustawienia, musisz dostać się do panelu konfiguracyjnego modułu. Możesz to zrobić na dwa sposoby:
- Przez tryb parowania: Naciśnij przycisk na obudowie 10 razy (dioda zacznie migać). Połącz się telefonem/komputerem z siecią WiFi o nazwie "SUPLA-...", a następnie w przeglądarce wpisz adres: 192.168.4.1.
- Jeśli urządzenie jest już w Twojej sieci: Znajdź jego adres IP (np. w ustawieniach routera lub w szczegółach urządzenia w Cloudzie) i wpisz ten adres IP w przeglądarce internetowej, gdy zostaniesz zapytany o hasło: admin, pass.

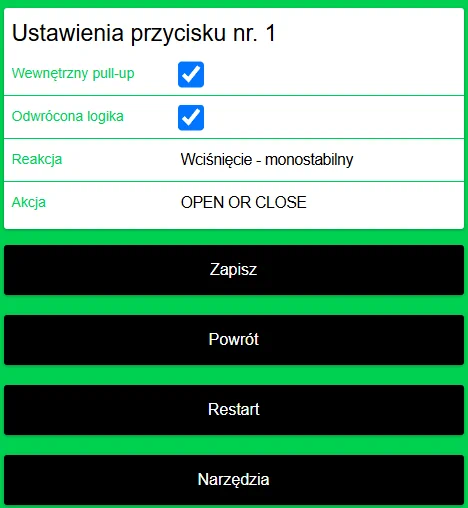

Po zalogowaniu się do panelu konfiguracji wykonaj następujące kroki:
- Wybierz zakładkę: Ustawienia urządzenia.
- Przejdź do sekcji: Przyciski.
- Wybierz edycję dla: 1. Przycisk
- W polu "Reakcja" wybierz ustawienie dla włącznika MONOSTABILNEGO (zgodnie z obrazkiem poniżej).
Na koniec zjedź na sam dół strony i kliknij ZAPISZ, a następnie przycisk RESTART (na górze strony), aby zatwierdzić zmiany.
