Instrukcja: Sonoff RE5V1C z wgranym oprogramowaniem SUPLA
Miniaturowy moduł WiFi zasilany napięciem 5V. Posiada wyjście beznapięciowe (Dry Contact), co czyni go idealnym rozwiązaniem do sterowania bramami, furtkami i systemami alarmowymi.
Pierwsza konfiguracja?
Jeśli konfigurujesz swoje pierwsze urządzenie w systemie SUPLA, zacznij od naszej ogólnej instrukcji dodawania urządzeń:
👉 Instrukcja aplikacji SUPLA (Krok po kroku)
1. Budowa urządzenia i wskaźniki
Sonoff RE5V1C to moduł typu "Nano" pozbawiony obudowy i złącz śrubowych (przewody należy przylutować). Na płytce znajdują się:

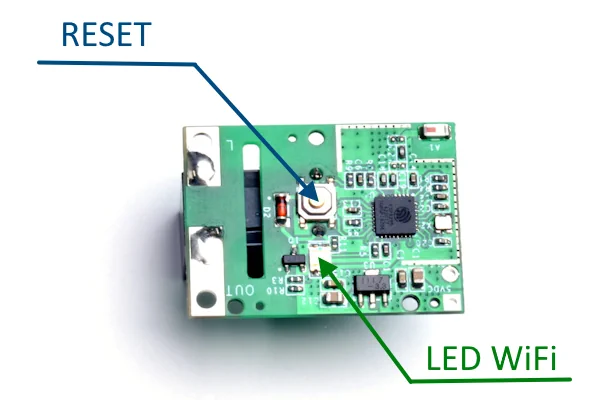

- Przycisk (Button): Służy do sterowania ręcznego oraz wprowadzania w tryb parowania.
- Dioda Zielona: Wskaźnik statusu WiFi (miga podczas parowania).
- Dioda Czerwona: Sygnalizuje załączenie przekaźnika.
2. Sposób podłączenia (Zasilanie)
Do modułu należy podłączyć zewnętrzne źródło zasilania, np. zasilacz 5V DC (np. ładowarka do telefonu) o wydajności prądowej co najmniej 500mA.
⚠️ OSTRZEŻENIE O POLARYZACJI:
Moduł nie jest zabezpieczony przed odwrotnym podłączeniem zasilania. Zamiana Plusa (+) z Minusem (-) spowoduje natychmiastowe i trwałe uszkodzenie urządzenia. Przed podłączeniem upewnij się dwukrotnie co do polaryzacji zasilacza!
Instrukcja montażu:

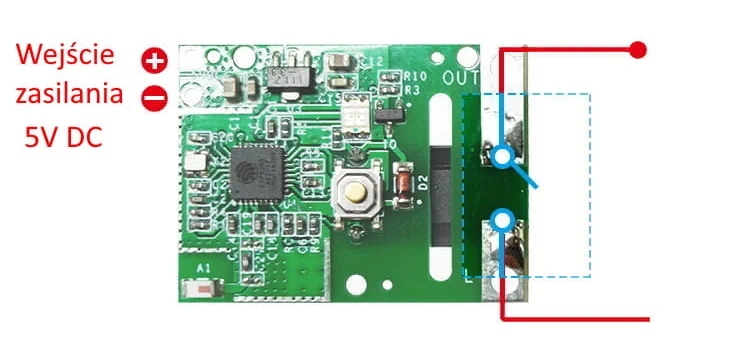

- Przewody zasilacza (5V) dolutuj do punktów oznaczonych jako Input 5V (zwróć uwagę na + i -).
- Przewody sterujące (do bramy/furtki) dolutuj do wyjścia przekaźnika (styki są beznapięciowe, działają jak zwykły przycisk).
3. Przykładowe zastosowanie (Sterowanie bramą)

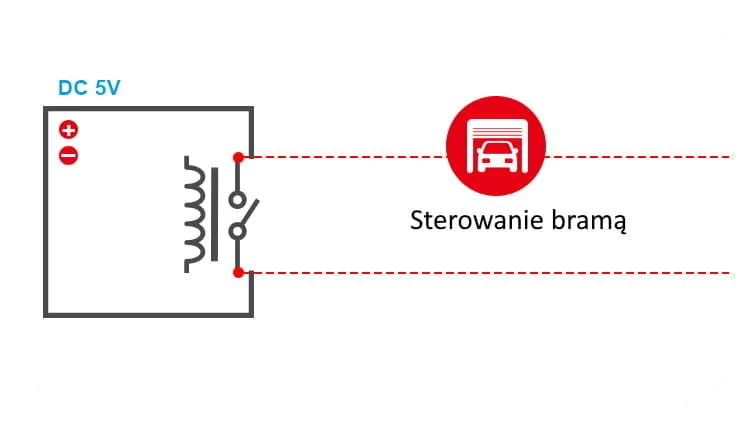

Dzięki wyjściu beznapięciowemu (Dry Contact), moduł idealnie nadaje się do sterowania automatyką bramową. Podłączamy go równolegle do przycisku ściennego sterowania bramą (wejście "Krok po kroku" lub "Start" w centrali bramy).
4. Wprowadzanie w tryb parowania
Aby wprowadzić Sonoff RE5V1C w tryb konfiguracji:
- Podłącz urządzenie do zasilania (pamiętaj o polaryzacji!).
- Naciśnij mały przycisk na płytce 10 razy szybko.
- Zielona dioda LED zacznie szybko migać, co oznacza gotowość do dodania w aplikacji.
5. Zmiany konfiguracyjne (Supla Cloud)
Zaloguj się do panelu cloud.supla.org, aby dostosować działanie urządzenia:
Zmiana funkcji kanału (Sterowanie impulsowe):
W przypadku sterowania bramą lub furtką, konieczne jest ustawienie krótkiego impulsu. Kliknij w urządzenie, a następnie: Funkcja → Zmień funkcję. Wybierz tryb „Otwieranie furtki” lub „Otwieranie bramy wjazdowej”. Pozwala to na automatyczne rozłączenie przekaźnika po ułamku sekundy (np. 0.5s).
Zmiana ikony:
Możesz dostosować wygląd urządzenia w aplikacji mobilnej, wybierając np. ikonę bramy, furtki lub drzwi.
