Instrukcja: Sonoff SV z wgranym oprogramowaniem SUPLA
Niskonapięciowy moduł WiFi (5-24V DC) idealny do sterowania bramami wjazdowymi, garażowymi czy roletami. Umożliwia podłączenie czujników otwarcia (kontaktronów) oraz czujników temperatury np. DS18B20.
Pierwsza konfiguracja?
Jeśli konfigurujesz swoje pierwsze urządzenie w systemie SUPLA, zacznij od naszej ogólnej instrukcji dodawania urządzeń:
👉 Instrukcja aplikacji SUPLA (Krok po kroku)
1. Budowa urządzenia i GPIO
Sonoff SV (Safe Voltage) to płytka PCB bez obudowy, przeznaczona do zabudowy własnej. Posiada fizyczny przycisk oraz listwę goldpin z wyprowadzonymi portami mikrokontrolera (GPIO).
⚠️ KRYTYCZNE OSTRZEŻENIA ELEKTRYCZNE:
- Zasilanie główne (Input): 5-24V DC. Moduł nie jest zabezpieczony przed odwrotną polaryzacją! Podłączenie "Plusa do Minusa" spali układ.
- Logika GPIO (Piny): Pracują wyłącznie na napięciu 3.3V. Podanie wyższego napięcia (np. 5V lub 12V) na którykolwiek pin sygnałowy spowoduje natychmiastowe i trwałe uszkodzenie procesora!
- Diagnostyka awarii: Jeśli po Twoich pracach urządzenie jest "martwe" (nie świecą diody), a główny układ scalony (procesor) robi się gorący – oznacza to, że został uszkodzony zbyt wysokim napięciem.
- Wydajność prądowa: Piny 3.3V nie mogą być obciążane (służą tylko do logiki/czujników). Nie zasilaj z nich prądożernych akcesoriów.
Lokalizacja pinów GPIO:
2. Sposób podłączenia (Schematy)
W zależności od potrzeb, Sonoff SV można zasilać i podłączać na trzy główne sposoby:

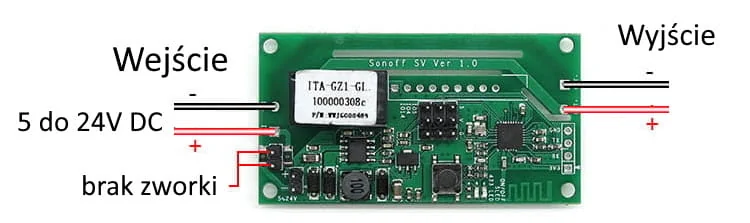

Wariant 1: Zasilanie 5-24V DC (Tryb domyślny)
W tej konfiguracji napięcie zasilania (wejściowe) jest przekazywane bezpośrednio na wyjście po włączeniu przekaźnika.

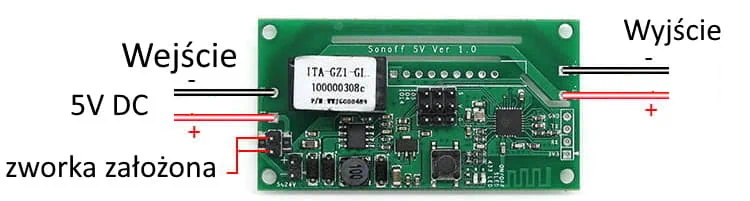

Wariant 2: Zasilanie dedykowane 5V DC
Zasilanie poprzez dedykowane wejście 5V. Podobnie jak wyżej, napięcie to pojawia się na wyjściu po załączeniu.

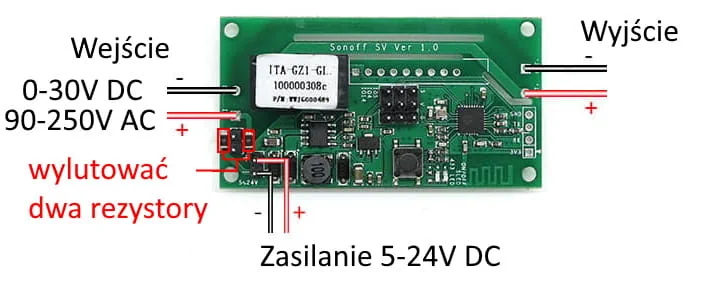

Wariant 3: Tryb izolowany
W tym trybie napięcie wejściowe (zasilania modułu) jest oddzielone od napięcia na stykach przekaźnika. Pozwala to na sterowanie obwodami o innym napięciu (np. zasilanie modułu 12V, a załączanie obwodu 230V lub styk beznapięciowy).
ℹ️ Info: Aby uzyskać pełną izolację (styk beznapięciowy), zazwyczaj konieczne jest wykonanie modyfikacji opisanej w sekcji poniżej.
3. Przeróbka na styk beznapięciowy (Do bram)
⚠️ ZASADA DZIAŁANIA: Domyślnie sterownik NIE JEST beznapięciowy. Podłączenie go wprost do sterownika bramy bez modyfikacji spowoduje podanie napięcia na wejście sterownika bramy i jego spalenie.
🛑 UWAGA - MODYFIKACJA NA WŁASNĄ ODPOWIEDZIALNOŚĆ:
Poniższa instrukcja wymaga ingerencji w budowę urządzenia (lutowanie). Wszelkie modyfikacje sprzętowe wykonujesz na własne ryzyko. Sklep nie ponosi odpowiedzialności za uszkodzenia modułu lub urządzeń zewnętrznych powstałe w wyniku nieprawidłowo przeprowadzonej modyfikacji.

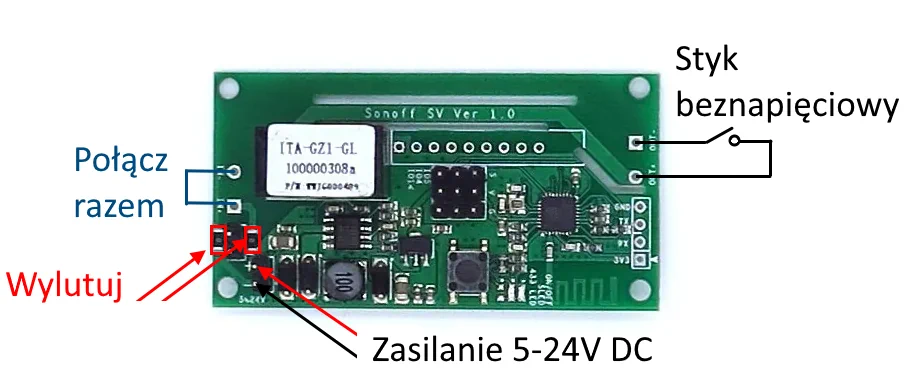

Instrukcja modyfikacji (Wymagane lutowanie):
Celem modyfikacji jest odseparowanie zasilania modułu od styków przekaźnika (uzyskanie tzw. Dry Contact).
- Wylutuj 2 rezystory zaznaczone na zdjęciu poniżej kolorem czerwonym (znajdują się przy wejściu zasilania). Usunięcie ich odcina dopływ napięcia zasilania do przekaźnika.
- Zmostkuj (połącz) przewodem dwa punkty zaznaczone na zdjęciu kolorem niebieskim (wejścia IN+ i IN-).
Po modyfikacji:
- Zasilanie modułu podłączamy do styków + - (Input).
- Czysty styk beznapięciowy (zwierny) dostępny jest na wyjściu Out+ i Out-.
4. Wprowadzanie w tryb parowania
Aby wprowadzić Sonoff SV w tryb konfiguracji (parowania):
- Podłącz urządzenie do zasilania (pamiętaj o polaryzacji!).
- Naciśnij przycisk na płytce 10 razy szybko.
- Zielona dioda LED zacznie szybko migać.
