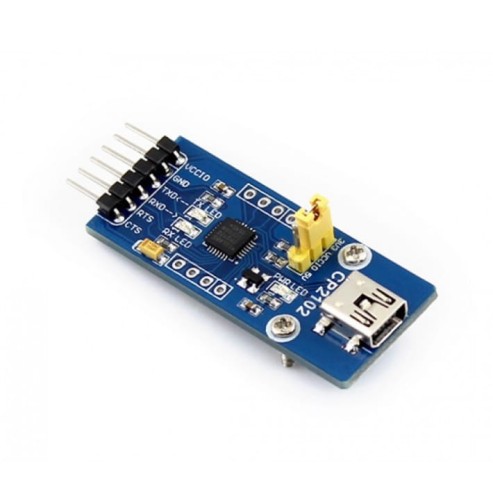

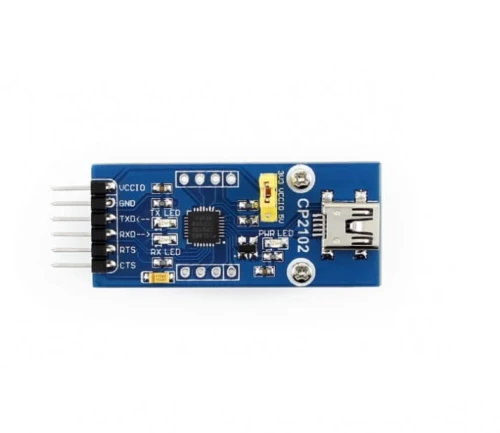

Adaptér USB UART na čipu CP2102 Konektor MiniUSB
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Modul převodníku USB na UART, realizovaný pomocí čipu CP2102.
.
Modul FT232 USB-UART využívá FT232RL, kompatibilní s logickou úrovní 3,3 V/5 V.
.
Specifikace modulu:
- Modul poskytuje výstupní napětí: 5 V nebo 3,3 V
- Kompatibilní se systémy pracujícími s napětím: 3,3 V nebo 5 V
- Ochranný obvod portu USB: SP0503 .
- 3 LED diody: TXD LED, RXD LED, POWER LED .
- Dostupné piny na konektoru: TXD, RXD, RTS, CTS

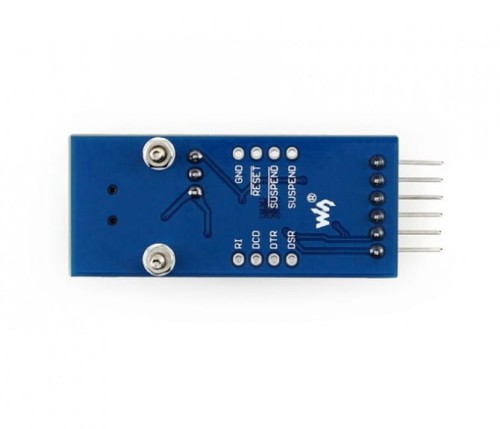

- Další vývody jsou k dispozici na pájecích polích, vývody a patice jsou součástí dodávky .
- Jednočipový přenos dat z USB na UART .
- Obvod pro resetování napájení a regulátor napětí na čipu .
- Integrovaná paměť EEPROM s 1024 bajty .
- Řadič funkcí USB .
- Splňuje specifikaci USB 2.0; plná rychlost (12 Mb/s) .
- Stavy pozastavení USB podporované kolíky SUSPEND .
- Všechny signály smíření a modemového rozhraní .
- Podporované datové formáty: .
- Datové bity: 5, 6, 7 a 8
- Stop bity: 1, 1,5 a 2
- Parita: lichá, sudá, bez parity .
- Přenosová rychlost: 300 bps až 1 Mbit
- 576 bajtů přijímací vyrovnávací paměti; 640 bajtů vysílací vyrovnávací paměti .
- Podporovaná funkce On/X-Off handshaking .
- Podpora znaků událostí .
- Ovladače zařízení virtuálního portu COM .
- Windows 8/7/Vista/Server 2003/XP/2000 .
- MAC OS-X/OS-9 .
- Linux 2.40 nebo novější .
- Přímá podpora ovladačů USBXpress .
- Windows 7/Vista/Server 2003/XP/2000 .
- Okna CE .
- Teplotní rozsah: -40 až +85 °C
- Zástrčka: Mini USB

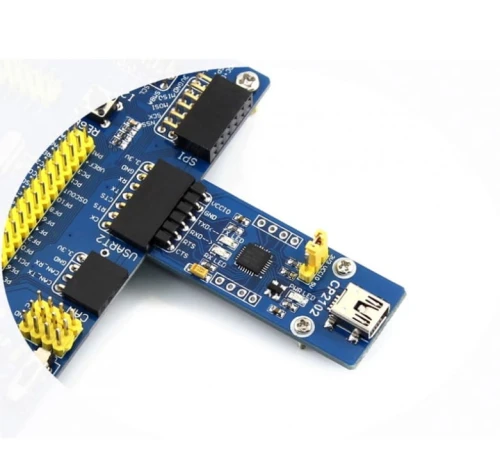

Připojení hardwaru - pokud pracujete s MCU:
.
- VCCIO ↔ výstup 3,3 V nebo 5 V (modul je napájen z USB a propojka na desce by měla být zkratována na 3,3 V nebo 5 V) .
- GND ↔ GND
- TXD ↔ MCU.RX (směr signálu: MCU.RX << FT232 << PC.TX)
- RXD ↔ MCU.TX (směr signálu: MCU.TX >> FT232 >> PC.RX)
- RTS ↔ MCU.CTS (směr signálu: MCU.CTS << FT232 << PC.RTS)
- CTS ↔ MCU.RTS (směr signálu: MCU.RTS >> FT232 >> PC.CTS)
Rozměry:
.
Sada obsahuje:
.- modul s CP2102 s konektorem MiniUSB .
- připojovací kabely .
- zlaté pásky .
- zlaté zásuvky .
Wiki: FT232_USB_UART(mini)
