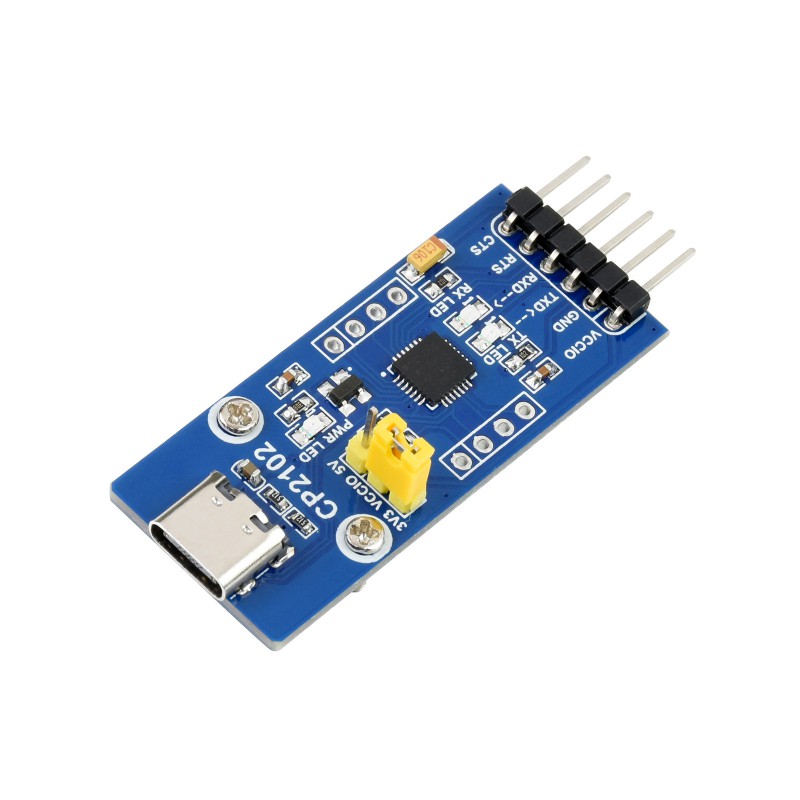

Převodník USB UART (TTL) CP2102 - Konektor USB-C

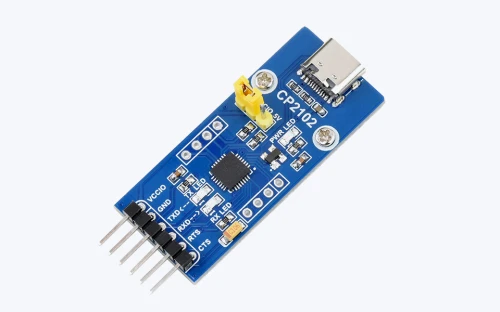

Komunikační modul USB na UART (TTL) založený na spolehlivém čipu CP2102. Je vybaven konektorem USB-C, vestavěnými ochranami a LED diodami signalizujícími provoz, a představuje univerzální nástroj pro programování a komunikaci s mikrokontroléry jako Arduino, ESP32 nebo STM32. Modul je kompatibilní s logikou 3.3V a 5V.
Klíčové vlastnosti:
- Podpora operačních systémů: Mac OS, Linux, Android, WinCE, Windows 7/8/10/11
- Volba výstupního napětí: 5V nebo 3.3V pomocí propojky (jumperu)
- Integrovaná ochrana USB portu: čip SP0503
- 3 LED diody: TXD, RXD, POWER
- Vyvedené piny na goldpin konektoru: TXD, RXD, RTS, CTS

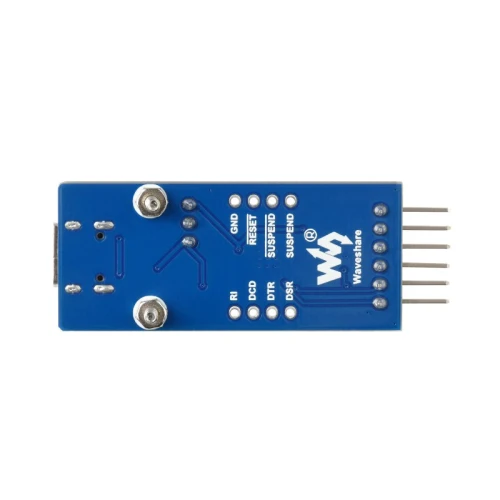

- Ostatní piny dostupné na průchozích otvorech, usnadňující integraci s vlastními systémy
Specifikace čipu CP2102
Jednočipový přenos dat USB na UART
- Nevyžaduje externí rezistory ani krystal
- Vestavěný resetovací obvod a regulátor napětí
- Integrovaná 1024-bytová paměť EEPROM
Kontrolér funkce USB
- Vyhovuje specifikaci USB 2.0 (full-speed 12 Mbps)
- Podpora stavu pozastavení USB přes piny SUSPEND
Specifikace UART
- Všechny signály handshake a rozhraní modemu
- Datové formáty: Datové bity (5, 6, 7, 8), Stop bity (1, 1.5, 2), Parita (lichá, sudá, žádná)
- Přenosové rychlosti: od 300 bps do 1 Mbps
- Přijímací buffer 576 bytů; vysílací buffer 640 bytů
Ovladače virtuálního COM portu
- Široká podpora pro systémy Windows, MAC OS a Linux

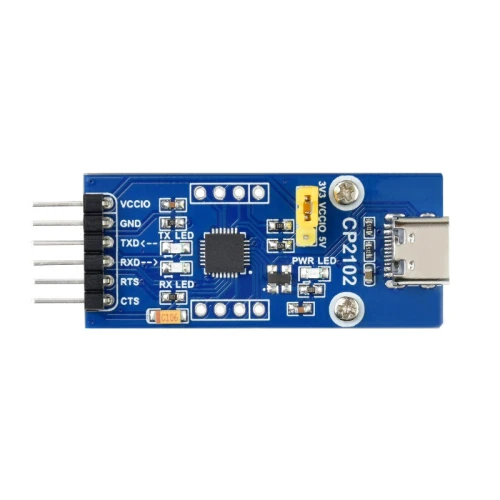

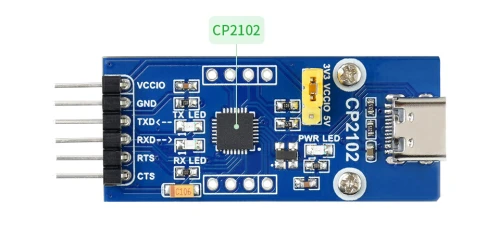

Popis desky a vývodů
Hardwarové připojení

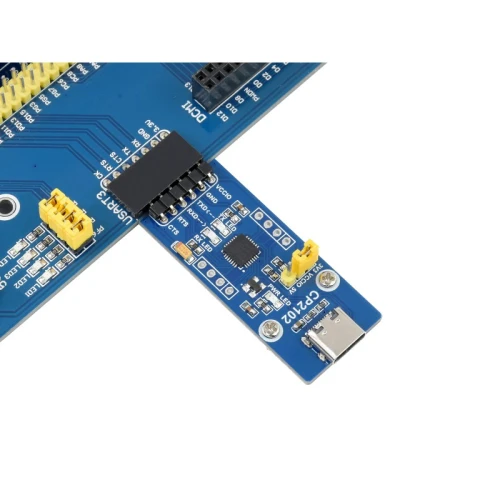

Příklad připojení k mikrokontroléru:
- VCCIO: Výstup 3.3V nebo 5V (napájeno z USB, volitelné propojkou)
- GND: Připojit k zemi (GND)
- TXD: Připojit k RX mikrokontroléru (MCU.RX << CP2102)
- RXD: Připojit k TX mikrokontroléru (MCU.TX >> CP2102)
- RTS: Připojit k CTS mikrokontroléru (MCU.CTS << CP2102)
- CTS: Připojit k RTS mikrokontroléru (MCU.RTS >> CP2102)
POZOR: Modul je kompatibilní POUZE s logickou úrovní TTL. Abyste předešli poškození, nepřipojujte jej přímo k obvodům RS232.

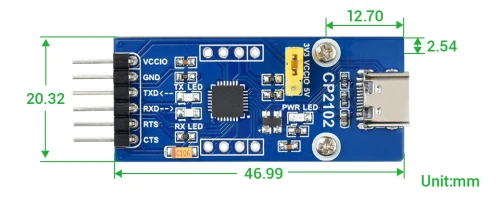

Rozměry
Technická specifikace:
- Čip: CP2102
- Hostitelské rozhraní: USB-C
- Rozhraní zařízení: UART (TTL)
- Provozní napětí: 5V (z USB portu)
- Logické napětí: 3.3V / 5V (volitelné propojkou)
- Přenosová rychlost: 300 bps ~ 1 Mbps
- Ochrana: Čip SP0503
- LED indikátory: TXD, RXD, POWER
- Konektor: USB-C
- Rozsah provozních teplot: -40°C až +85°C
- Hmotnost: 0.011 kg

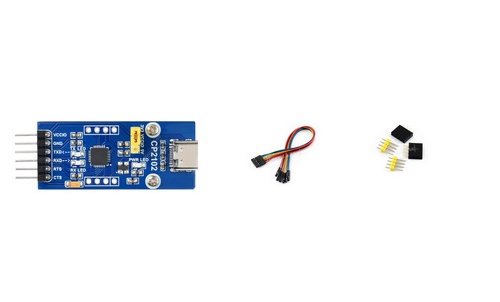

Obsah balení
- Modul CP2102 USB UART Board (Type C) x1
- Propojovací kabel 6-pin x1
- 4-pinový goldpin konektor samec a 4-pinový samice x2
Wiki: CP2102_USB_UART_Board_(Type_C)
