Kulatý LCD displej 2.8" 480×480 dotykový panel ESP32-S3 WiFi a BT RTC IMU
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Kulatý 2,8" displej LCD 480×480 s dotykovým panelem ESP32-S3 WiFi a BT
Vývojový modul s 2,8" displejem LCD 480×480 px, založený na výkonném mikrokontroléru ESP32-S3 s dvoujádrovým procesorem LX7. Je vybaven WiFi 2,4 GHz, Bluetooth 5 (LE), 16 MB paměti Flash a 8 MB PSRAM a je ideální pro vytváření moderních uživatelských rozhraní (HMI), ovládacích panelů, automatizačních systémů a inteligentního osvětlení.
Díky podpoře bezplatné grafické knihovny LVGL modul umožňuje bezproblémové spouštění grafických dotykových rozhraní, a to i s podporou vícebodového dotyku.
Klíčové vlastnosti:
- Displej LCD 2,8" IPS 480x480 ST7701 GT911
- RTC: PCF85063
- ŠestiosáIMU: QMI8658
- Vestavěný ESP32-S3
- Bezdrátové připojení: WiFi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
- Podpora 5bodového kapacitního dotyku (I2C ) - dotyková verze
- Rozhraní: USB (plná rychlost), CAN, RS485, I2C, slot na TF kartu
- Podpora nízké spotřeby - flexibilní správa napájení a časování
- Kompatibilita s knihovnou LVGL - pro vytváření moderních grafických uživatelských rozhraní
Kompatibilita s mnoha periferiemi

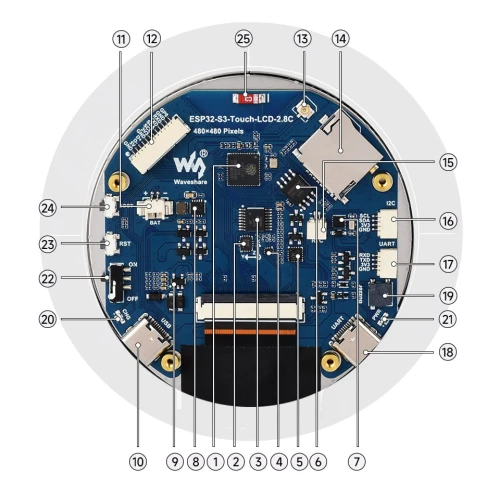

Konstrukce modulu
- ESP32-S3R8
Dvoujádrový procesor, pracovní frekvence až 240 MHz - Snímač polohy QST
QMI8658 (6osá IMU zahrnuje 3osý gyroskop a 3osý akcelerometr) - TCA9554PWR
Rozšiřující čip GPIO - FSUSB42UMX
Obvod pro volbu UART, 4pinový konektor UART je při připojení k portu UART typu C deaktivován. - CH343P
USB na UART s vestavěným obvodem automatického stahování, který umožňuje programování bez dalších operací - 16 MB paměti Flash
- Čip RTC
PCF85063 čip RTC - Obvod pro správu nabíjení baterie
- ME6217C33M5G
Nízkonapěťový regulátor LDO, výstupní proud až 800 mA (max.) - Port USB typu C
- Konektor baterie MX1.25
Konektor MX1.25 2PIN, pro 3,7V lithiovou baterii, podporuje nabíjení a vybíjení

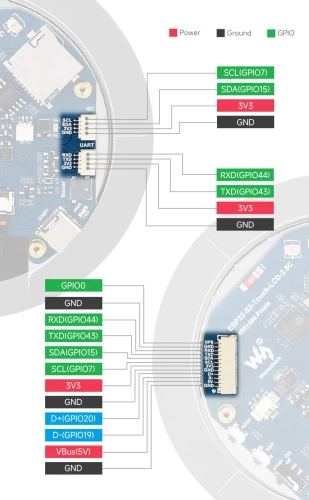

- 12pinový multifunkční konektor
- Konektor IPEX1
Možnost přepnutí na externí anténu pomocí připájení rezistoru - Slot pro kartu TF
- Konektor baterie RTC
Pro připojení dobíjecí baterie RTC - Konektor I2C
Připojuje se k vnitřnímu obvodu, podporuje pouze periferie I2C a nelze jej namapovat na jiné funkce - Konektor UART
K dispozici pouze v případě, že není připojen port USB na UART typu C - USB k portu UART typu C
pro napájení, programování a ladění - Bzučák
- Indikátor nabíjení
Indikátor nabíjení lithiové baterie, svítí při nabíjení, zhasne při plném nabití (stav LED je nejistý, když baterie není připojena) - Indikátor napájení
- Tlačítko pro ovládání napájení baterie
- Tlačítko RESET
- Tlačítko BOOT

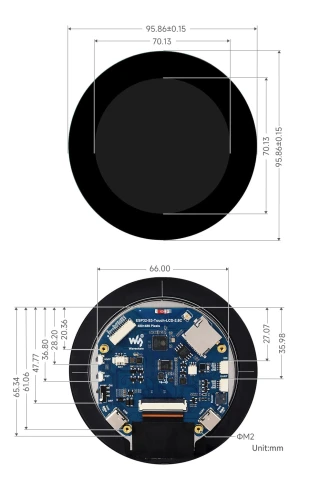

Rozměry
Obsah sady
- ESP32-S3-Touch-LCD-2.8C x1
- Kabel SH1.0 12PIN x1
- SH1.0 4PIN x1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-2.8C
