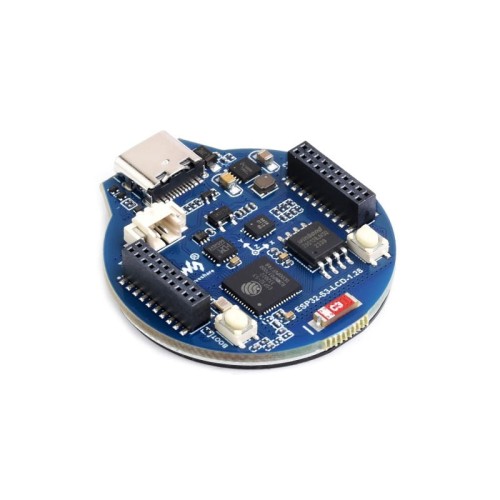

Vývojová deska ESP32-S3-LCD-1.28 s dvoujádrovým procesorem Xtensa a kruhovým displejem 1.28 palce
Regular price:
product unavailable
Vývojová deska ESP32-S3-LCD-1.28 s dvoujádrovým procesorem Xtensa a kruhovým displejem 1,28 palce
Vývojová deska ESP32-S3-LCD-1.28 je velmi efektivní, cenově dostupný mikrokontrolér, navržený společností Waveshare, který poskytuje ideální řešení pro nadšence do elektroniky, vývojáře IoT a návrháře chytrých zařízení. Vybavena 1,28palcovým LCD displejem, dobíjecím obvodem pro lithium baterie a periferiemi jako je šestiosý senzor (tříosý akcelerometr a tříosé gyroskop), tato deska je založena na integrovaném čipu ESP32-S3R2. SoC nabízí nízkou spotřebu energie a zároveň poskytuje schopnosti Wi-Fi a BLE5.0, což z ní činí ideální volbu pro mobilní aplikace, nositelnou elektroniku, chytré domovy a další scénáře IoT. Navíc deska obsahuje 16MB externí paměť Flash a 2MB PSRAM, což zlepšuje její schopnosti a výkon.
Specifikace:
- Procesor: Xtensa® 32bitový LX7, dvoujádrový, až 240MHz.
- Konektivita: 2,4GHz Wi-Fi (802.11 b/g/n) a Bluetooth® 5 (BLE) s vestavěnou anténou.
- Paměť: Vestavěná 512KB SRAM a 384KB ROM, s dodatečnými 2MB PSRAM a 16MB externí pamětí Flash.
- Konektor: Typ-C,
- Displej: 1,28palcový, kruhový IPS panel, rozlišení 240×240, 65 tisíc barev.
- IMU: QMI8658 6osý (3osý akcelerometr a 3osý gyroskop) pro detekci gest pohybu.
- Zdroj napájení: Hlavička pro nabíjení/odkládání lithium baterií 3,7V a GPIO hlavičky.
- Správa napájení: Podpora pro flexibilní hodiny, nezávislé nastavení napájecího modulu, kontrola nízké spotřeby energie v různých scénářích.
- Další funkce: Integrovaný řadič USB sériového portu plné rychlosti, GPIO piny pro flexibilní konfiguraci pinových funkcí.
Vlastnosti produktu:
- Pokročilá bezpečnost: Vestavěné hardwarové šifrovací akcelerátory, RNG (Generátor náhodných čísel), HMAC (Hash-based Message Authentication Code) a modul digitálního podpisu zajišťují požadavky na bezpečnost IoT.
- Multitasking: Dvoujádrový procesor umožňuje současnou zpracování úloh bez ovlivnění výkonu.
- Všestranná konektivita: Podpora Wi-Fi a Bluetooth® 5 umožňuje snadné připojení k internetu a dalším zařízením.
- Displej s vysokým rozlišením: Barevný LCD displej s vysokým rozlišením umožňuje jasné a živé grafické a textové prezentace.
- Podpora senzoru pohybu: Integrovaný 6osý IMU umožňuje detekci gest a pohybů, což rozšiřuje možnosti aplikací.
- Snadná integrace do DIY projektů: Bohatá sada GPIO hlaviček a konektor USB typu C usnad ňuje integraci do vlastních projektů a prototypů.
- Nízká spotřeba energie: Pokročilý správce napájení umožňuje dlouhodobý provoz zařízení v mobilních aplikacích a IoT.

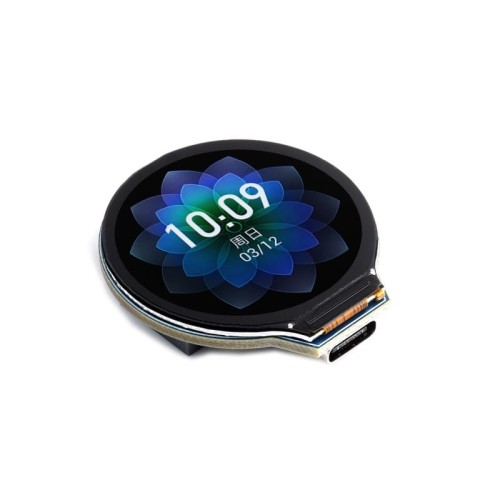

Vestavěný 1,28" kruhový displej:
Definice pinů:

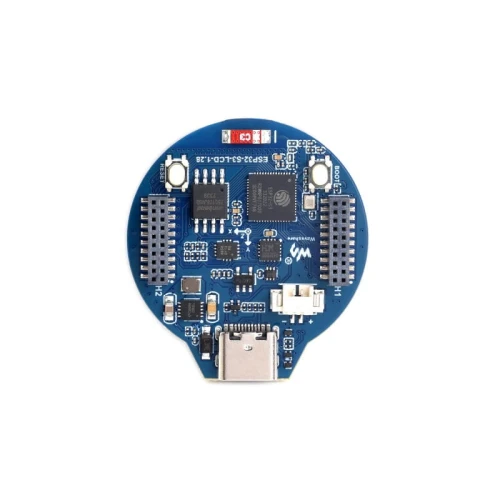

Struktura systému:
- ESP32-S3R2
- W25Q128JVSIQ 16MB NOR-Flash
- 6-osý IMU QMI8658 obsahuje 3-osé gyroskop a 3-osý akcelerometr.
- ME6217C33M5G Výstup 800 mA, nízký dropout, vysoká úroveň odmítnutí
- CH343P USB na UART čip
- Výkonný řízení lithium-iontových baterií ETA6096
- Rozteč pinů 1,27 mm
- Tlačítko Boot
- Resetovací tlačítko
- MX1,25 konektor baterie
- USB-C konektor
- 2,4 GHz keramická anténa
Rozměry:
Obsah balení:
- ESP32-S3-LCD-1.28 x1
Wiki: ESP32-S3-LCD-1.28
