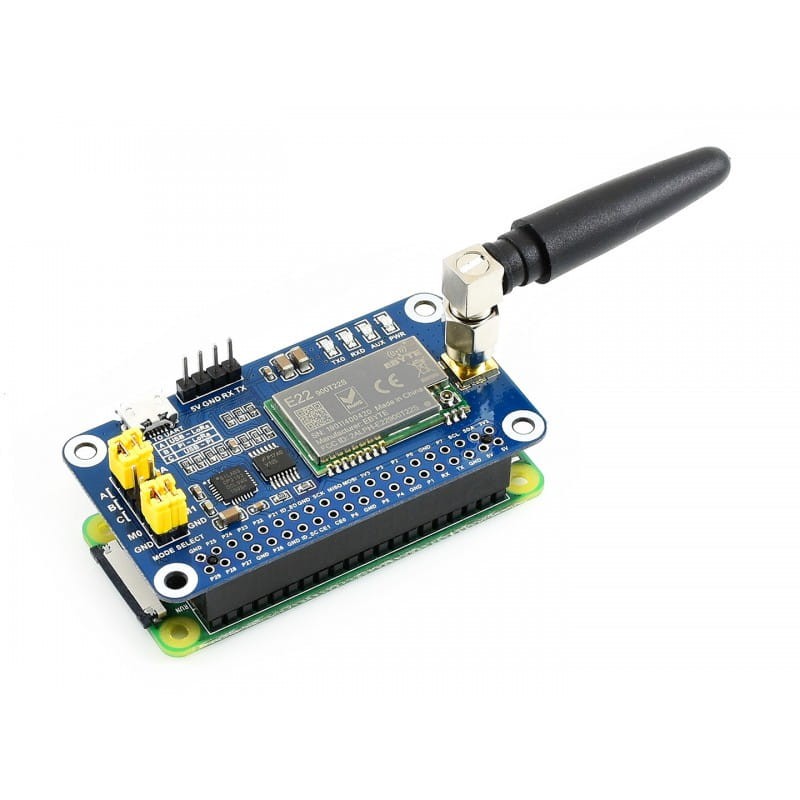

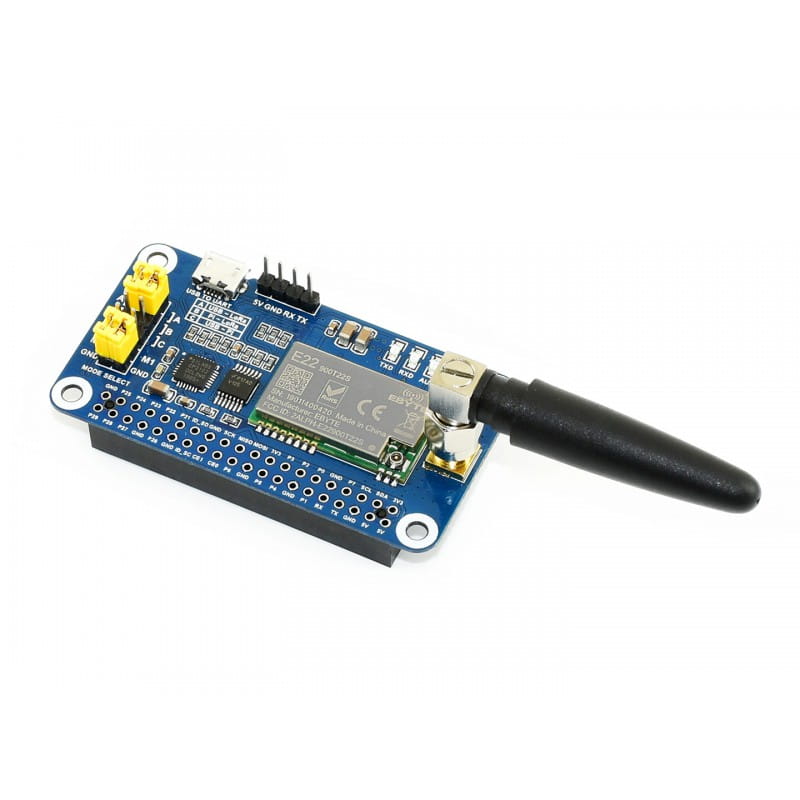

Modul LORA HAT kompatibilní s Raspberry-Pi na bázi SX1262 868MHz

Modul LORA HAT kompatibilní s platformou Raspberry-Pi založený na SX1268 a podporující šířku pásma 868 MHz.

Popis:

Pomocí modulační technologie LoRa lze dosáhnout přenosového dosahu 5 km a podporuje také automatické opakování pro zvýšení přenosového dosahu.

Další vestavěné funkce zahrnují probuzení pomocí rádia, konfiguraci bezdrátové sítě, detekci operátora, komunikační klíč atd.

V porovnání s běžnými moduly LoRa dosahuje SX1262 LoRa HAT delšího přenosového dosahu, vyšší rychlosti, nižší spotřeby energie, lepšího zabezpečení a ochrany proti rušení. Je vhodný pro různé aplikace, jako je průmyslové řízení, inteligentní domácnost, sběr dat atd.

Funkce:

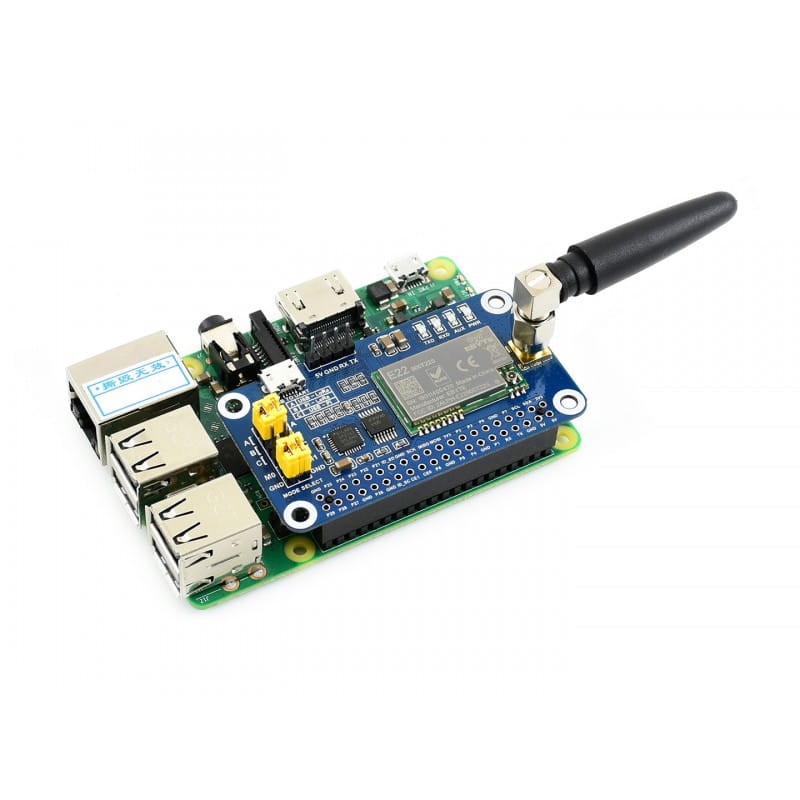

• Konektor kompatibilní se 40pólovým konektorem Raspberry-PI.


• Vestavěný převodník USB na UART CP2102 pro sériové ladění.


• Rozhraní UART pro komunikaci s hostitelským systémem, např. Arduino, STM atd.
.

• Čtyři LED diody pro indikaci stavu modulu.


• Modulační technologie s rozprostřeným spektrem LoRa, k dispozici 81 kanálů, delší přenosový dosah, odolnější proti rušení.


• Víceúrovňový systém automatického opakovače pro zvýšení dosahu. V jedné oblasti je možné používat více sítí.


• Nízká spotřeba energie. Je vybaven režimem hlubokého spánku s možností probuzení pomocí rádia. Modul je ideální pro bateriové aplikace.


• Konfigurovatelný komunikační klíč, který nelze obnovit, výrazně zvyšuje bezpečnost přenášených uživatelských dat.
.

• Služba LBT analyzuje šum v kanálu před odesláním paketu, což výrazně zlepšuje úspěšnost přenosu paketů v prostředí s intenzivními rádiovými vlnami.
.

• Podporuje detekci RSSI nebo úrovně signálu.


• Podporuje bezdrátovou konfiguraci parametrů, odesláním příkazového/datového paketu bezdrátově můžete vzdáleně konfigurovat nebo načíst parametry modulu.


• Podporuje sledování mezi jednotlivými body, vysílání a kanály.

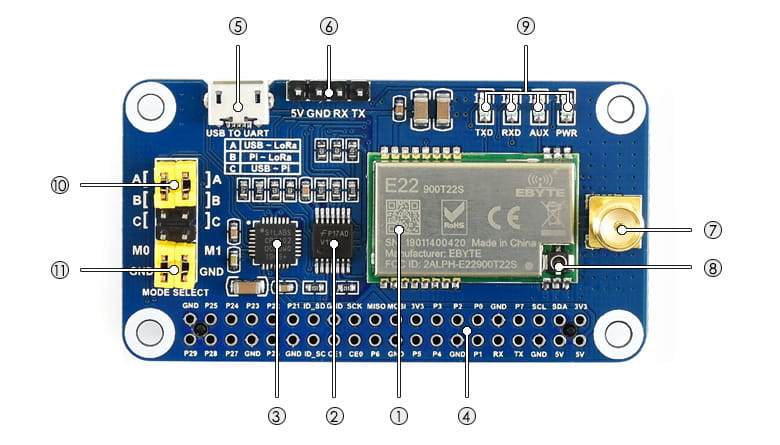

Prvky modulu:

1. SX1262 LoRa.

.

2. 73HC125 úrovní překladu.


3. Převodník USB na UART CP2102.


4. Konektor Raspberry Pi.


5. Zásuvka USB.


6. Konektor UART k hostitelskému systému, např. Arduino, STM atd


7. Anterní konektor SMA.


8. Anterní konektor IPEX.


9. LED



   • RXD/TXD: UART RX/TX.



   • Dodatečný ukazatel.


   • Ukazatel výkonu.






10. Nastavení pro UART.
.



• A: ovládání modulu LoRa přímo z převodníku USB/UART.


• B: ovládání modulu LoRa prostřednictvím Raspberry Pi.


• C: přístup k Raspberry Pi přes převodník USB/UART.





11. Konfigurace LoRa.
    .













    .




    .




    .

















    Wiki: SX1262_868M_LoRa_HAT






    Srovnání modulů:




    M0	M1	popis
    pokračování	potvrdit	režim přenosu
    kontinuální	otevřít	režim konfigurace
    otevřít	zavřeno	režim WOR
    otevřít	otevřít	hluboký režim spánku

    .








    .




    .




    .

    .


    .



    .


    .




    .


    .
    .
    .



    .

    .
    .
    .



    .


    .


    .

    .


    .


    .




    .
    .

    .
    .
    .

    .
    .


    .

    .










    Sada obsahuje:





    • Modul s SX1262
    .

    • USB kabel
    .

    • Antenna
    .









    Související produkty

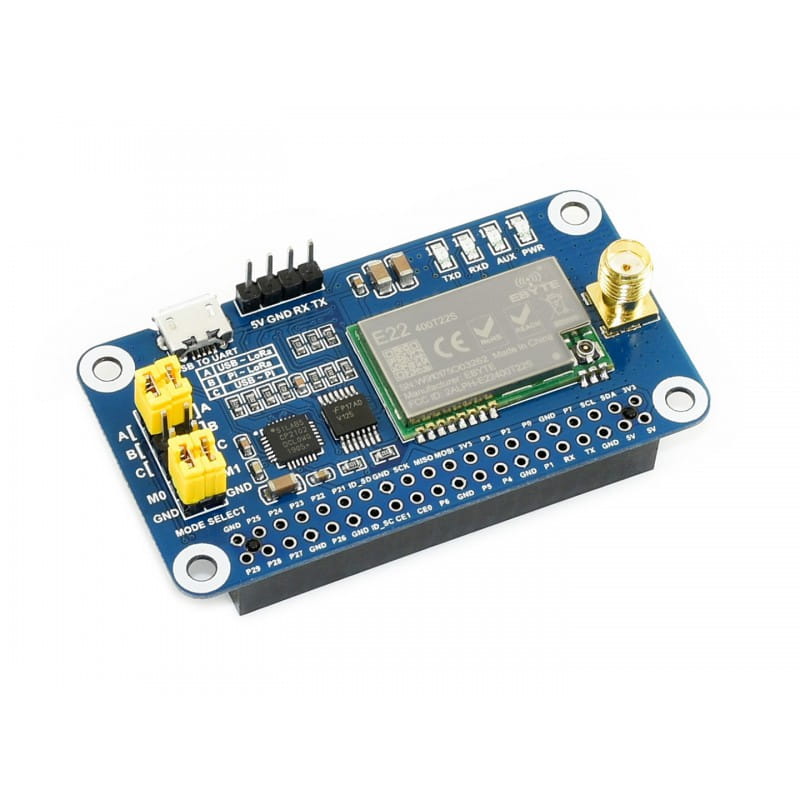

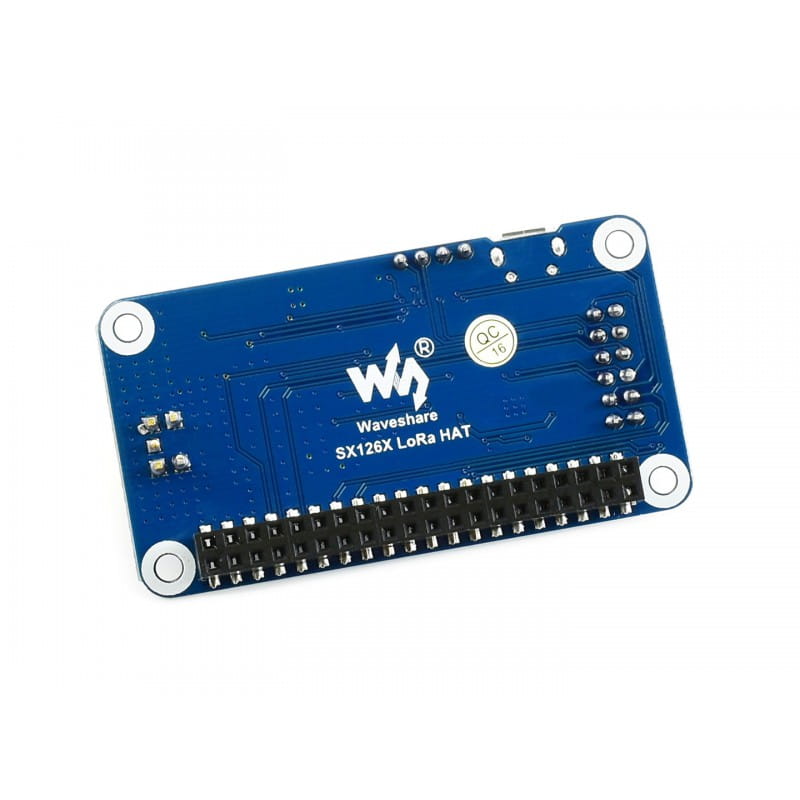

    Modul LORA HAT kompatibilní s Raspberry-Pi na bázi SX1268 433MHz

    Cena: 611,43 Kč

    Upozornit na dostupnost produktů

    Sprawdź także:
    Oblíbené produkty



    Sonoff Basic R2 - relé ovládané přes WiFi se službou změny softwaru SUPLA

    222,86 Kč

    ks. Vložit do košíku



    ESP32-S3-Zero – Mini vývojová deska s ESP32-S3 Wi-Fi Bluetooth 5

    132,57 Kč

    Upozornit na dostupnost produktů



    RTC baterie 64mAh pro Raspberry Pi 5

    57,14 Kč

    Upozornit na dostupnost produktů



    Sonoff Extreme ZBMINIR2 Podomítkové ZigBee 3.0 Relé (vyžaduje L+N), Zigbee Router

    280,00 Kč

    ks. Vložit do košíku



    LCD 5,0" 480x854 kapacitní dotykový panel DWIN HMI

    771,43 Kč

    ks. Vložit do košíku



    LoRa 868/915MHz Venkovní Vodotěsná LPWA Anténa s Magnetickou Základnou – 5dBi Podpora LoRa/4G/3G/2G/LPWA

    54,63 Kč

    ks. Vložit do košíku



    LCD displej 5" 800×480 dotykový panel ESP32-S3 WiFi a BT CAN RS485

    991,43 Kč

    Upozornit na dostupnost produktů



    8kanálový reléový modul s ESP32-S3 WiFi Ethernetem W5500 a RS485 Napájení PoE

    1 308,57 Kč

    ks. Vložit do košíku



    Modul ESP32-S3 se 7" dotykovým LCD WiFi BLE podpora CAN a RS485

    1 045,71 Kč

    Upozornit na dostupnost produktů



    LCD 10,1" 1280x800 kapacitní dotykový panel DWIN HMI

    1 685,71 Kč

    ks. Vložit do košíku
    Přihlaste se k našemu newsletteru – zadejte e-mailovou adresu

    sssss

    Přihlásit se

    Přečetl(a) jsem a porozuměl(a) jsem informacím o zpracování mých osobních údajů pro zasílání newsletteru uvedeným v zásadách ochrany osobních údajů. Správcem poskytnutých osobních údajů je ELTY Sp. z o.o.. Tento souhlas můžete kdykoli odvolat.
    nahoru
    Szablon Shoper Modern 3.0™ od GrowCommerce
    Shop is in view mode
    Zobrazit plnou verzi stránky
    Sklep internetowy Shoper Premium

    	SX1268 470M LoRa HAT	SX1268 433M LoRa HAT	SX1262 868M LoRa HAT	SX1262 915M LoRa HAT
    RF modul	SX1268		SX1262
    Frekvenční pásmo	410.125 ~ 493.125MHz		850.125 ~ 930.125MHz
    Antenna	470MHz anténa (2dBi)	433MHz anténa (2dBi)	868MHz anténa (2dBi)	915MHz anténa (2dBi)
    Rádiová sazba	0,3 kb/s ~ 62,5 kb/s (programovatelné)
    Přenáší výkon	22,0dBm (10/13/17/22dBm programovatelné)
    Citlivost příjmu	-147dBm (rádiová rychlost 2,4 kb/s)
    Spotřeba energie	Vysílací proud: 110 mA (přechodný odběr) Přijímací proud: 11 mA Proud ve spánku: 2uA (softwarové vypnutí modulu LoRa)		Vysílací proud: 133 mA (přechodný odběr) Přijímací proud: 11 mA Proud při spánku: 2uA (softwarové vypnutí modulu LoRa)
    Komunikační rozhraní	UART (úroveň TTL)
    Baudrate	1200bps ~ 115200bps (9600bps ve výchozím nastavení)
    Délka balíčku	240 Byte (32/64/128/240 Byte programovatelné)
    Cache	1000 Byte
    Experimentální rozsah	5km (podmínky: bez mraků a divoká příroda, nadmořská výška 2,5m, zisk antény 5dBi, rychlost rádia 2,4kbps)
    Napájení	5V
    Logická úroveň	3,3V/5V
    Provozní teplota	-40~85℃
    Aplikace	chytrá domácnost, průmyslové senzory, automatizace budov, chytré měřiče a další aplikace internetu věcí
    Použitelný region	Čína	Evropa, Asie, Afrika		Amerika, Oceánie, Asie
    	Poznámka: pouze pro informaci, před objednáním si prosím ověřte místní podporovaná pásma LoRa.
