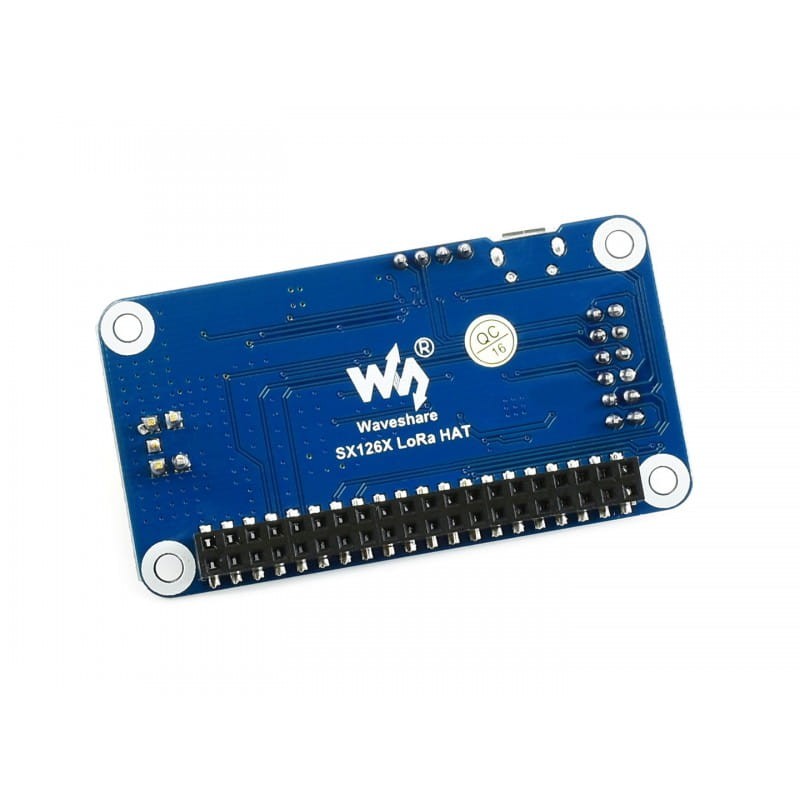

Modul LORA HAT kompatibilní s Raspberry-Pi na bázi SX1268 433MHz
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Popis:
Pomocí modulační technologie LoRa lze dosáhnout přenosového dosahu 5 km, podporuje také automatické opakování pro zvýšení přenosového dosahu.
Další vestavěné funkce zahrnují probuzení pomocí rádia, konfiguraci bezdrátové sítě, detekci operátora, komunikační klíč atd.
V porovnání s běžnými moduly LoRa dosahuje SX1268 LoRa HAT delšího přenosového dosahu, vyšší rychlosti, nižší spotřeby energie, lepšího zabezpečení a ochrany proti rušení. Vhodný pro různé aplikace, jako je průmyslové řízení, inteligentní domácnost, sběr dat atd.
Funkce:
- Konektor kompatibilní se 40pólovým konektorem Raspberry-PI.
- Vestavěný převodník USB na UART CP2102 pro sériové ladění.
- Rozhraní UART pro komunikaci s hostitelským systémem, např. Arduino, STM atd. .
- Čtyři LED diody pro indikaci stavu modulu.
- Modulační technologie s rozprostřeným spektrem LoRa, k dispozici 84 kanálů, delší přenosový dosah, odolnější proti rušení.
- Víceúrovňový systém automatického opakovače pro zvýšení dosahu. V jedné oblasti je možné používat více sítí.
- Nízká spotřeba energie. Je vybaven režimem hlubokého spánku s možností probuzení pomocí rádia. Modul je ideální pro bateriové aplikace.
- Konfigurovatelný komunikační klíč, který nelze obnovit, výrazně zvyšuje bezpečnost přenášených uživatelských dat. .
- Služba LBT, která před odesláním paketu analyzuje šum v kanálu, což výrazně zvyšuje úspěšnost přenosu paketů v prostředí s vysokou frekvenční náročností. .
- Podporuje detekci RSSI nebo úrovně signálu.
- Podporuje bezdrátovou konfiguraci parametrů, odesláním příkazového/datového paketu bezdrátově můžete vzdáleně konfigurovat nebo načíst parametry modulu.
- Podporuje sledování mezi jednotlivými body, vysílání a kanály.

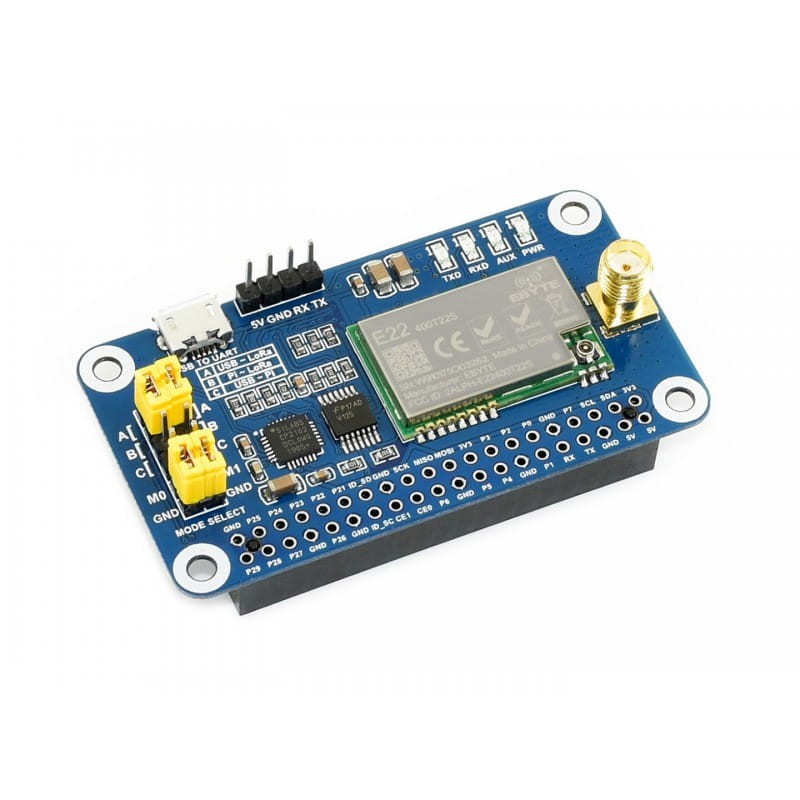

Prvky modulu:
.
- SX1268 LoRa.
- 73HC125 úrovní překladu.
- Převodník USB na UART CP2102.
- Konektor Raspberry Pi.
- Zásuvka USB.
- Konektor UART k hostitelskému systému, např. Arduino, STM atd
- Konektor antény SMA.
- Anterní konektor IPEX.
- LED
- RXD/TXD: UART RX/TX.
- Dodatečný ukazatel.
- Ukazatel výkonu.
- RXD/TXD: UART RX/TX.
- Nastavení pro UART. .
- A: ovládání modulu LoRa přímo z převodníku USB/UART.
- B: ovládání modulu LoRa prostřednictvím Raspberry Pi.
- C: přístup k Raspberry Pi přes převodník USB/UART.
- Konfigurace LoRa
.
M0 M1 popis pokračování potvrdit režim přenosu . kontinuální otevřít režim konfigurace . otevřít zavřeno režim WOR . otevřít otevřít hluboký režim spánku Srovnání modulů:
.
SX1268 470M LoRa HAT SX1268 433M LoRa HAT SX1262 868M LoRa HAT SX1262 915M LoRa HAT . RF modul SX1268 SX1262 . Frekvenční pásmo 410.125 ~ 493.125MHz 850.125 ~ 930.125MHz . Antenna 470MHz anténa (2dBi) .433MHz anténa (2dBi) 868MHz anténa (2dBi) 915MHz anténa (2dBi) .Rádiová sazba 0,3 kb/s ~ 62,5 kb/s (programovatelné) .Přenáší výkon .22,0dBm (10/13/17/22dBm programovatelné) Citlivost příjmu -147dBm (rádiová rychlost 2,4 kb/s) .Spotřeba energie .Vysílací proud: 110 mA (přechodový odběr) .
Přijímací proud: 11 mA
Proud při spánku: 2uA (softwarové vypnutí modulu LoRa)Vysílací proud: 133 mA (přechodný odběr) .
Přijímací proud: 11 mA
Proud při spánku: 2uA (softwarové vypnutí modulu LoRa)Komunikační rozhraní UART (úroveň TTL) .. Baudrate .1200bps ~ 115200bps (9600bps ve výchozím nastavení) .Délka balíčku 240 Byte (32/64/128/240 Byte programovatelné) .Cache .1000 Byte . Experimentální rozsah 5km (podmínky: bez mraků a divoká příroda, nadmořská výška 2,5m, zisk antény 5dBi, rychlost rádia 2,4kbps) .Napájení .5V . Logická úroveň 3,3V/5V Provozní teplota .-40~85℃ .. Aplikace .chytrá domácnost, průmyslové senzory, automatizace budov, chytré měřiče a další aplikace internetu věcí .. Použitelná oblast .Čína Evropa, Asie, Afrika Amerika, Oceánie, Asie .. Poznámka: pouze pro informaci, před objednáním si prosím ověřte místní podporovaná pásma LoRa.
