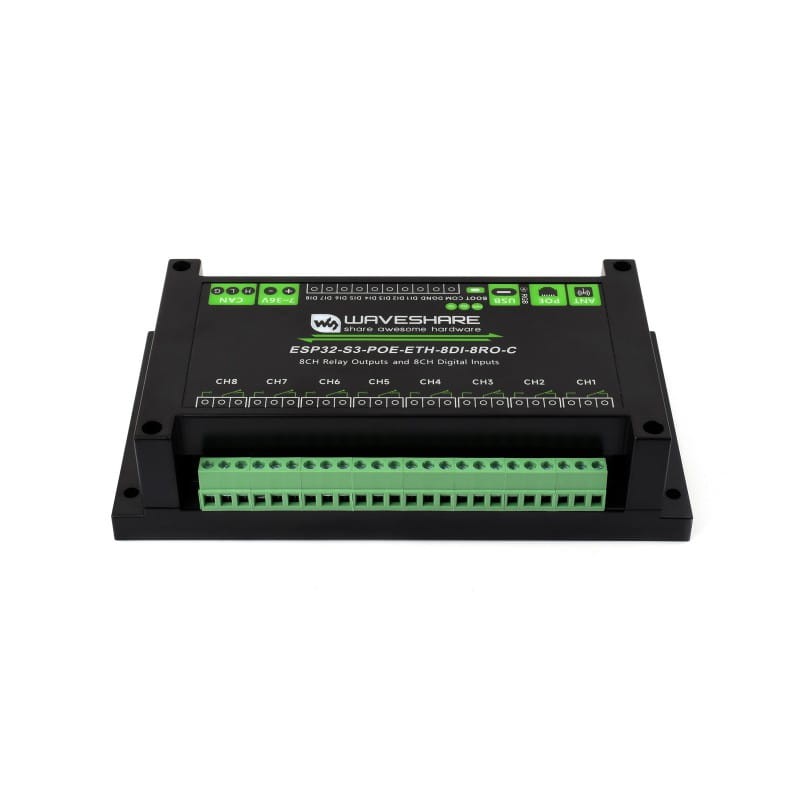

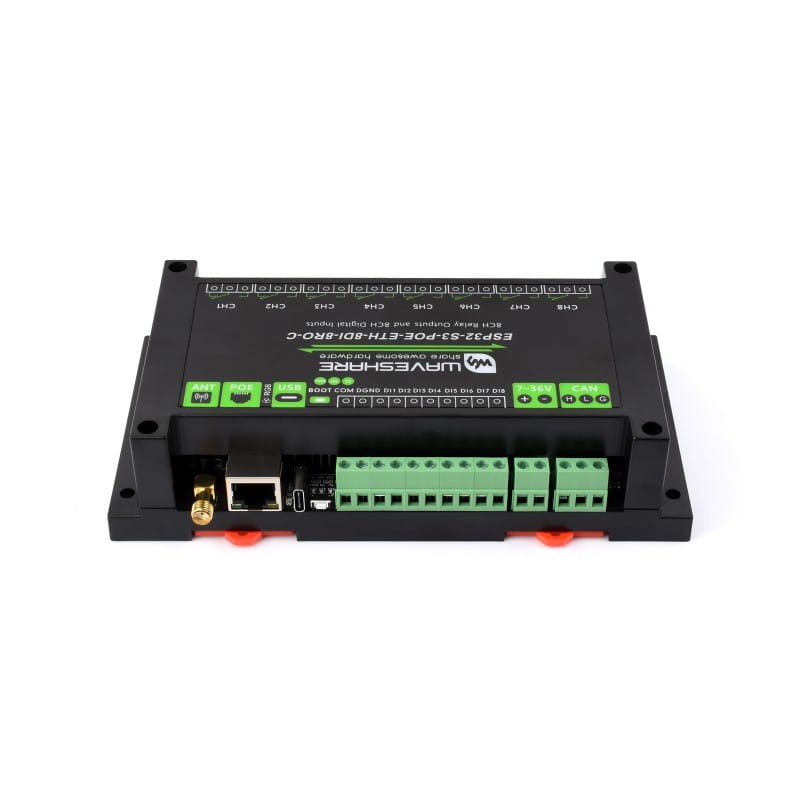

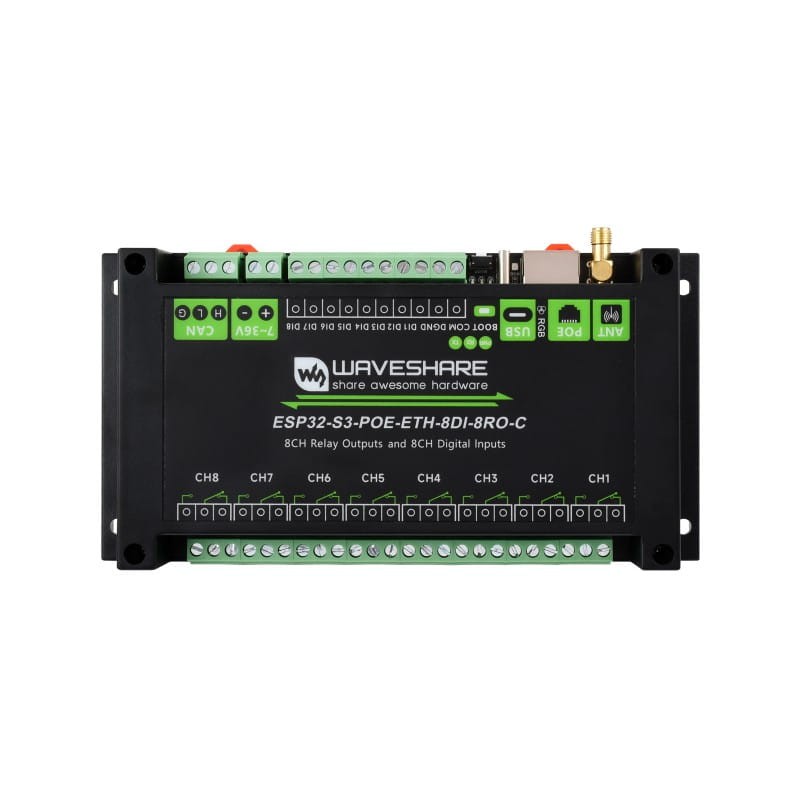

8-kanałowy Moduł Przekaźników i wejść cyfrowych WiFi ESP32-S3 z CAN i Ethernet PoE
Zaawansowany moduł przekaźników oparty na wydajnym układzie ESP32-S3. Wyposażony w 8 wyjść przekaźnikowych, 8 cyfrowych wejść, interfejs CAN oraz port Ethernet. Dzięki wbudowanym zabezpieczeniom, takim jak izolacja zasilania i optoizolacja, moduł jest bezpieczny, stabilny i niezawodny. Idealne rozwiązanie do zastosowań przemysłowych, automatyki domowej i projektów AIoT.
Najważniejsze cechy:
- Oparty na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 @ 240 MHz
- Zintegrowana łączność bezprzewodowa Wi-Fi 2.4GHz i Bluetooth LE
- 8 wysokiej jakości przekaźników, obciążalność styków: ≤10A 250V AC / 30V DC
- 8 izolowanych wejść cyfrowych, obsługa wejść pasywnych i aktywnych
- Wbudowany izolowany interfejs CAN do komunikacji z urządzeniami przemysłowymi
- Wbudowany układ W5500 rozszerzający o port Ethernet 10/100Mbps

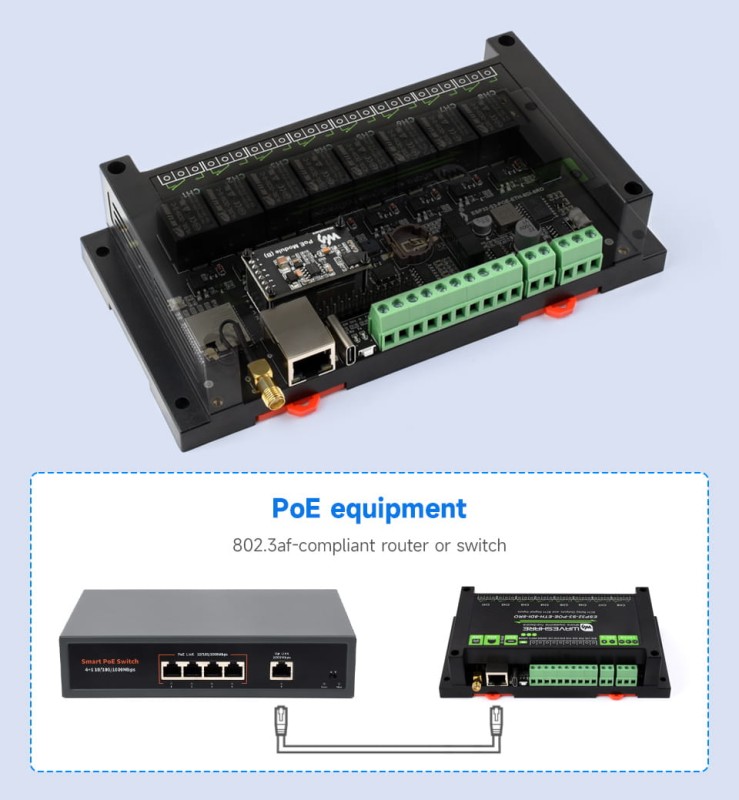

- Możliwość zasilania PoE (zgodnie ze standardem IEEE 802.3af)
- Wbudowane zabezpieczenia: izolacja zasilania, izolacja cyfrowa, optoizolacja przekaźników
- Zasilanie przez USB-C lub terminal śrubowy 7V~36V
- Wbudowany układ RTC oraz slot na kartę TF
- Wskaźniki LED, buzzer, przyciski RESET i BOOT

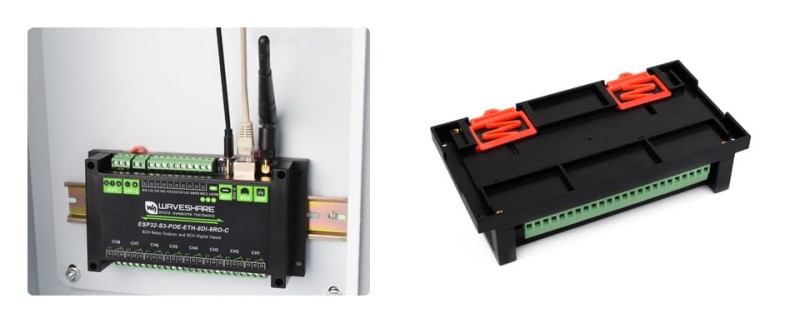

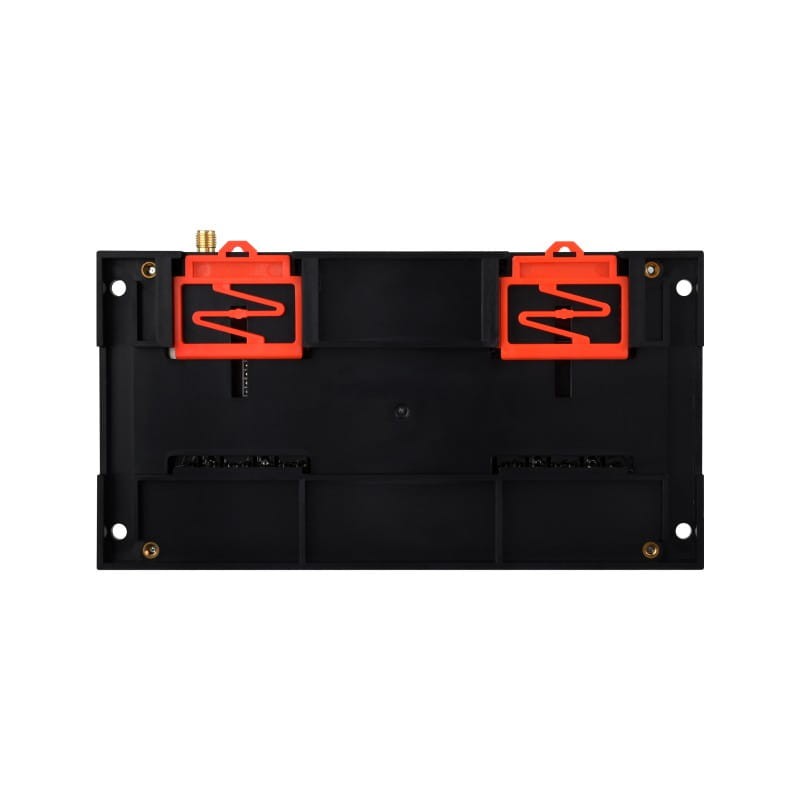

- Obudowa z ABS przystosowana do montażu na szynie DIN

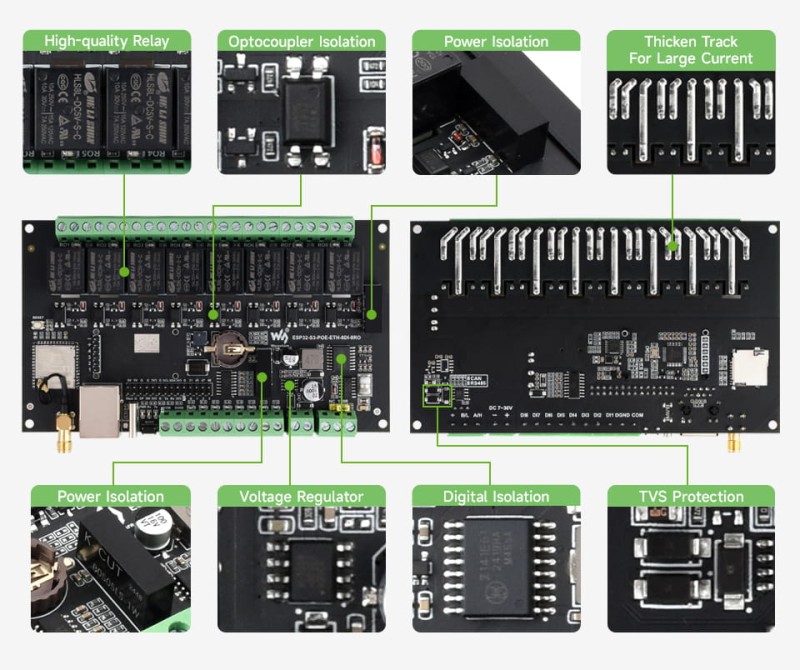

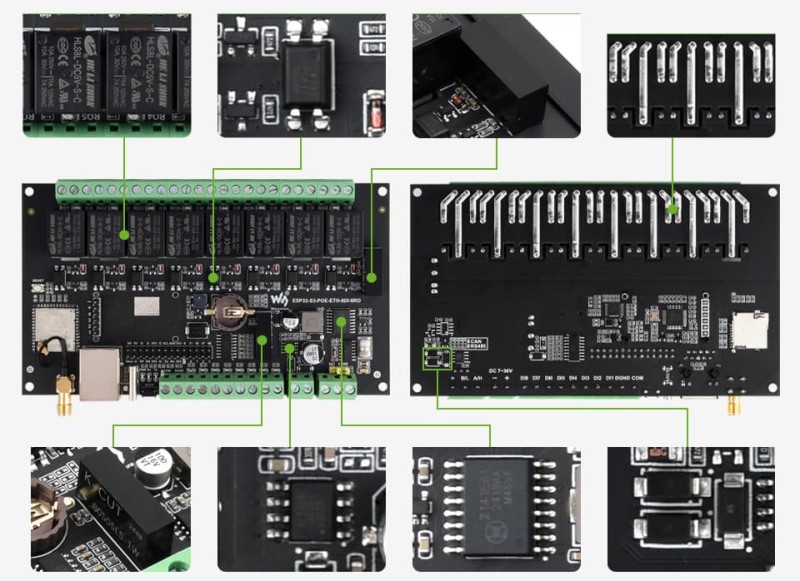

Wbudowane wielopoziomowe obwody ochronne
Wielopoziomowe zabezpieczenia gwarantują bezpieczne i niezawodne działanie modułu w wymagających warunkach.
Zdalne sterowanie przez CAN, Bluetooth i WiFi

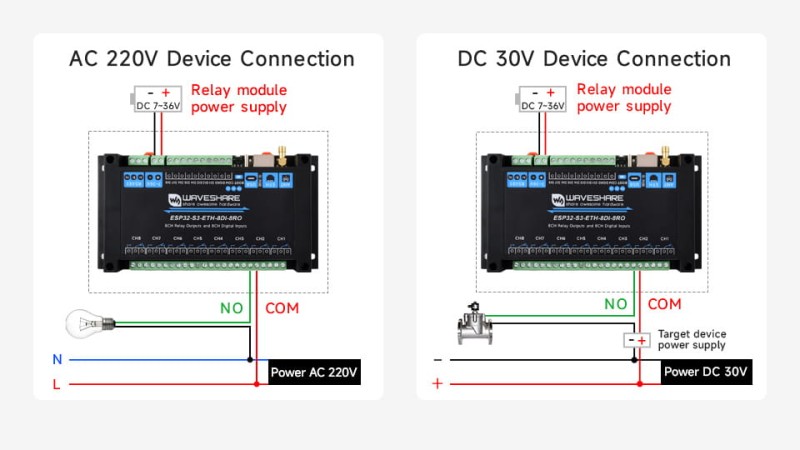

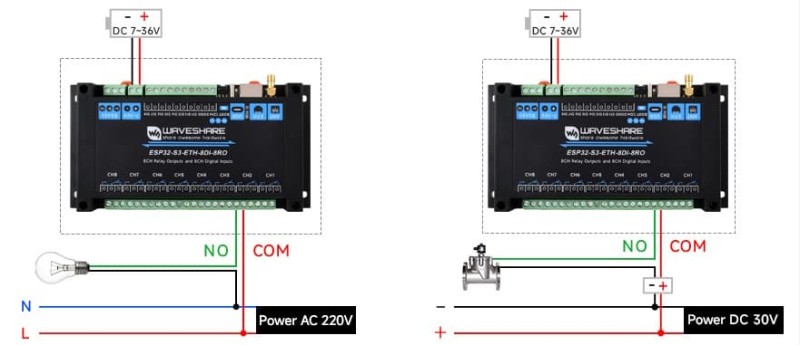

Wbudowane 8-kanałowe przekaźniki i 8 wejść cyfrowych. Obciążalność styków przekaźników do 10A 250VAC / 30VDC pozwala na bezpośrednie sterowanie urządzeniami domowymi 220VAC lub urządzeniami zasilanymi napięciem poniżej 30VDC.

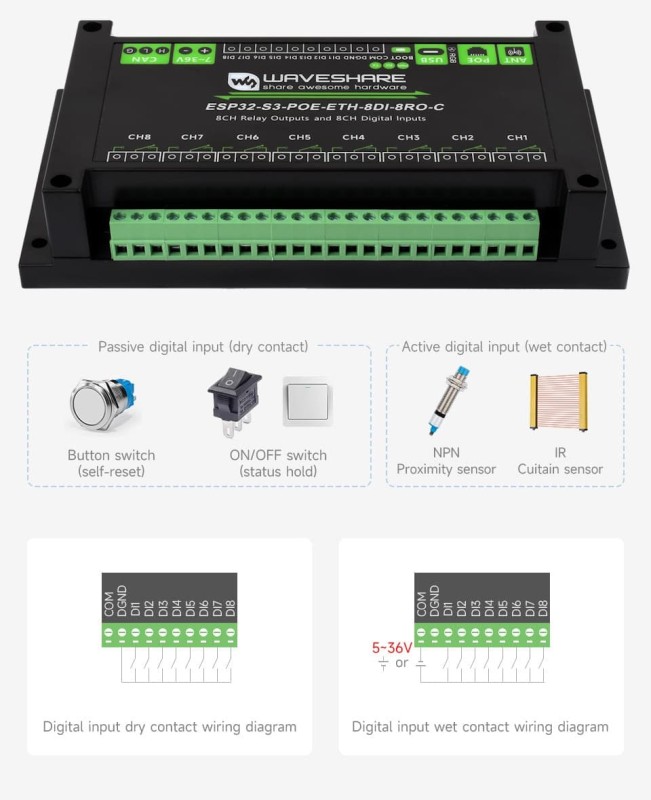

Wejścia Cyfrowe

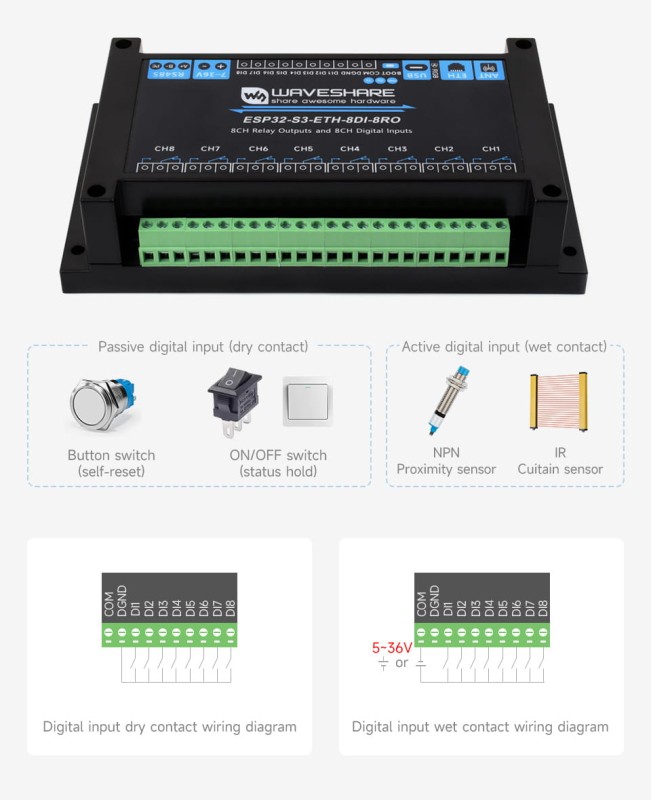

Obsługuje pasywne (styk bezpotencjałowy) i aktywne cyfrowe wejścia, z dwukierunkową izolacją optoelektroniczną.

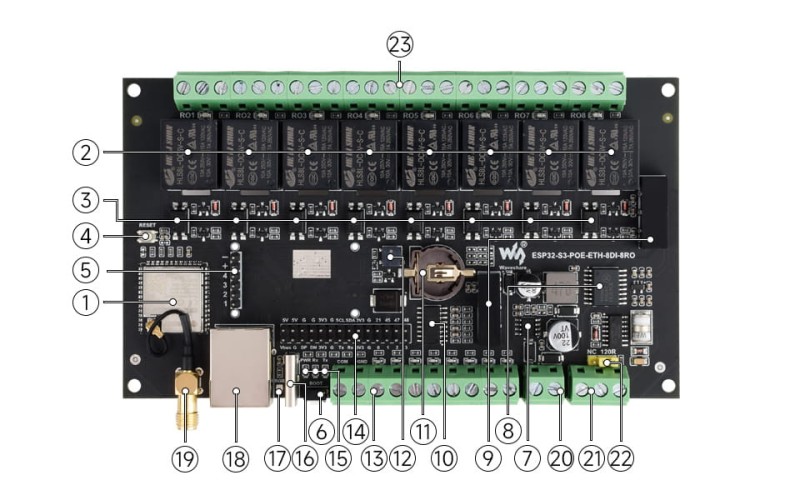

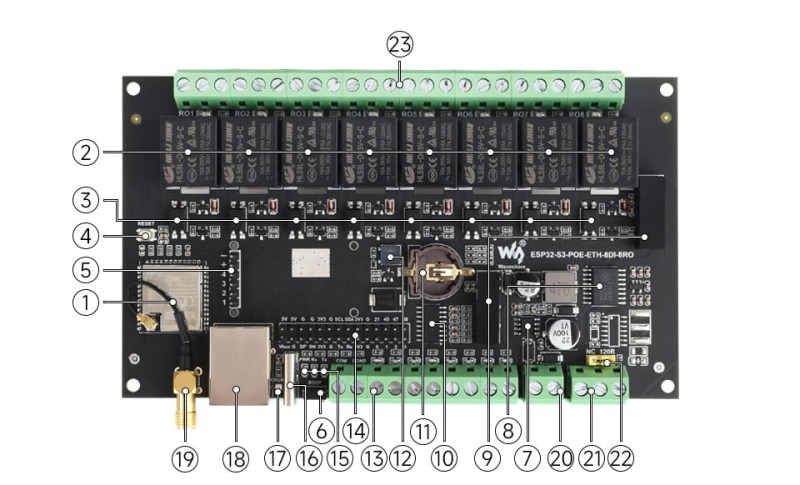

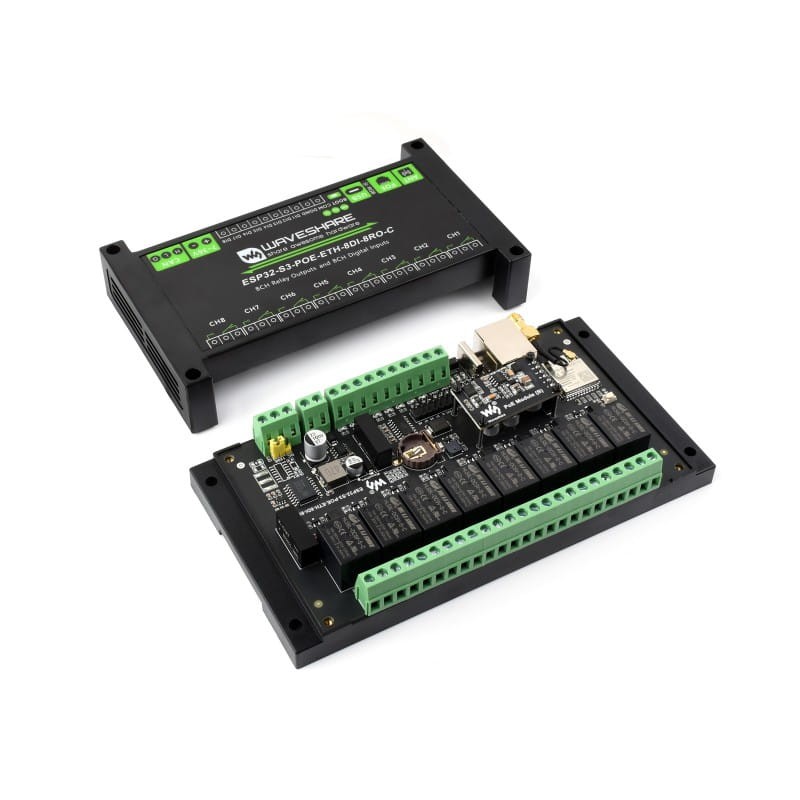

Opis Płyty
- ESP32-S3-WROOM-1U-N16R8
Układ z serii ESP32-S3, dwurdzeniowy procesor Xtensa 32-bit LX7, wbudowane 16MB Flash i 8MB PSRAM - 8-kanałowe przekaźniki
Obciążalność na kanał: ≤ 10A 250V AC lub ≤ 10A 30V DC - Izolacja optoelektroniczna
Zapobiega zakłóceniom z zewnętrznego obwodu wysokonapięciowego - Przycisk RESET
- Złącze PoE
Do podłączenia modułu PoE (tylko w wersji PoE) - Przycisk BOOT
- Układ zasilania
- Izolacja cyfrowa
- Izolacja zasilania
- Dwukierunkowa izolacja optoelektroniczna
- Uchwyt baterii RTC
- Buzzer
- Terminal śrubowy wejść cyfrowych
- Złącze pinowe
Do podłączania innych urządzeń - Wskaźniki LED
PWR: wskaźnik zasilania
RXD: wskaźnik RX RS485
TXD: wskaźnik TX RS485 - Złącze USB Type-C
Do zasilania, programowania i komunikacji - Dioda RGB WS2812
Sterowana przez GPIO38 - Port Ethernet
- Złącze anteny zewnętrznej
Złącze SMA żeńskie dla WiFi i Bluetooth - Terminal śrubowy zasilania
Obsługuje szeroki zakres napięć wejściowych DC 7~36V - Interfejs komunikacyjny CAN
- Zworka rezystora terminującego CAN
Rezystor 120R, aktywowany zworką - Terminale śrubowe przekaźników

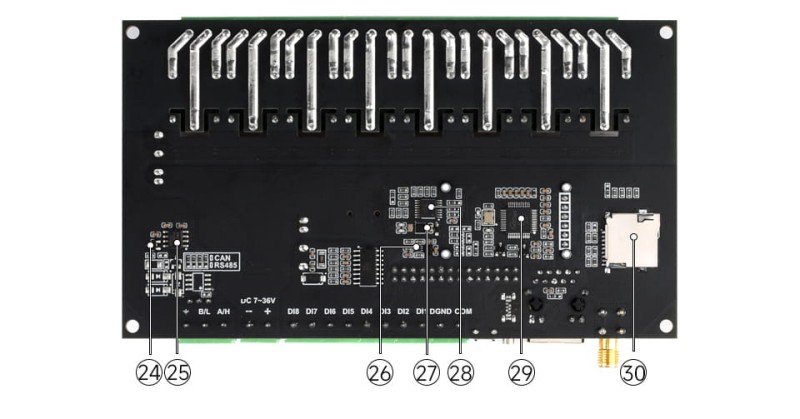

- Wbudowany TVS Tłumi przepięcia i chwilowe skoki napięcia w obwodzie
- Układ konwertera CAN
- MP1605GTF-Z Moduł zasilania DC-DC
- PCF85063ATL Układ RTC
- TCA9554PWR Ekspander GPIO
- W5500 Ethernet 10/100Mbps przez interfejs SPI
- Slot na kartę TF

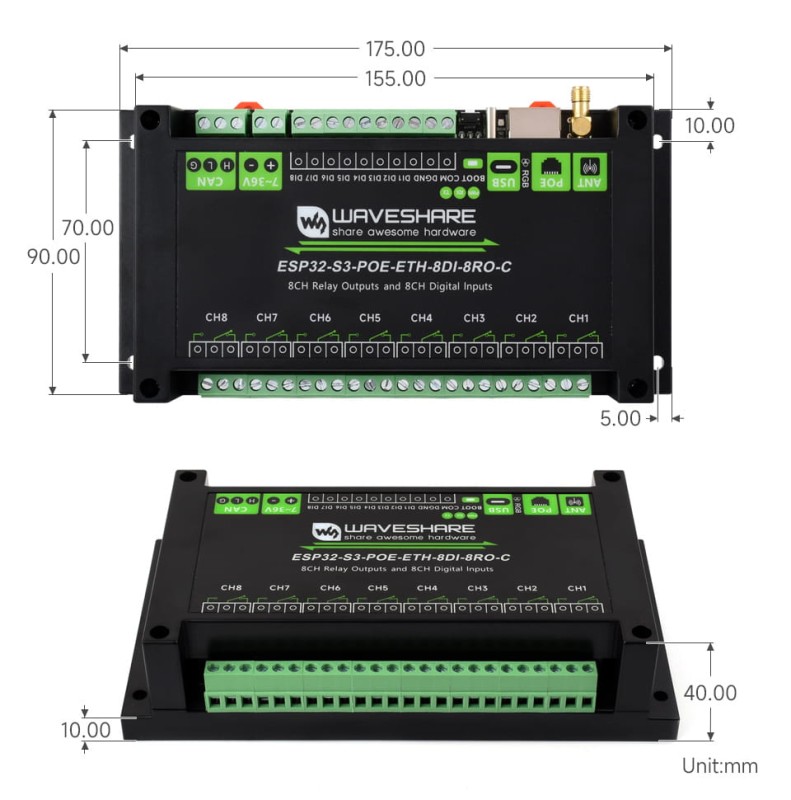

Wymiary
Specyfikacja techniczna:
- Mikrokontroler: ESP32-S3 (ESP32-S3-WROOM-1U-N16R8)
- Komunikacja bezprzewodowa: 2.4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE
- Interfejs USB: Typ-C (zasilanie, programowanie, komunikacja)
- Interfejs szeregowy: CAN (izolowany, zabezpieczenie TVS)
- Interfejs sieciowy: Port Ethernet PoE IEEE 802.3af standard
- Wejścia cyfrowe: 8 kanałów, 5V~36V, pasywne/aktywne (NPN/PNP), izolacja opto
- Przekaźniki: 8 kanałów, 1NO 1NC
- Obciążalność styków: ≤10A 250V AC / 30V DC
- Wskaźniki LED: RGB, PWR (zasilanie), TXD, RXD (RS485)
- Zasilanie (terminal śrubowy): 7V ~ 36V DC
- Układ RTC: PCF85063ATL
- Kontroler Ethernet: W5500
- Slot na kartę pamięci: Tak, TF Card
- Obudowa: ABS, montaż na szynę DIN

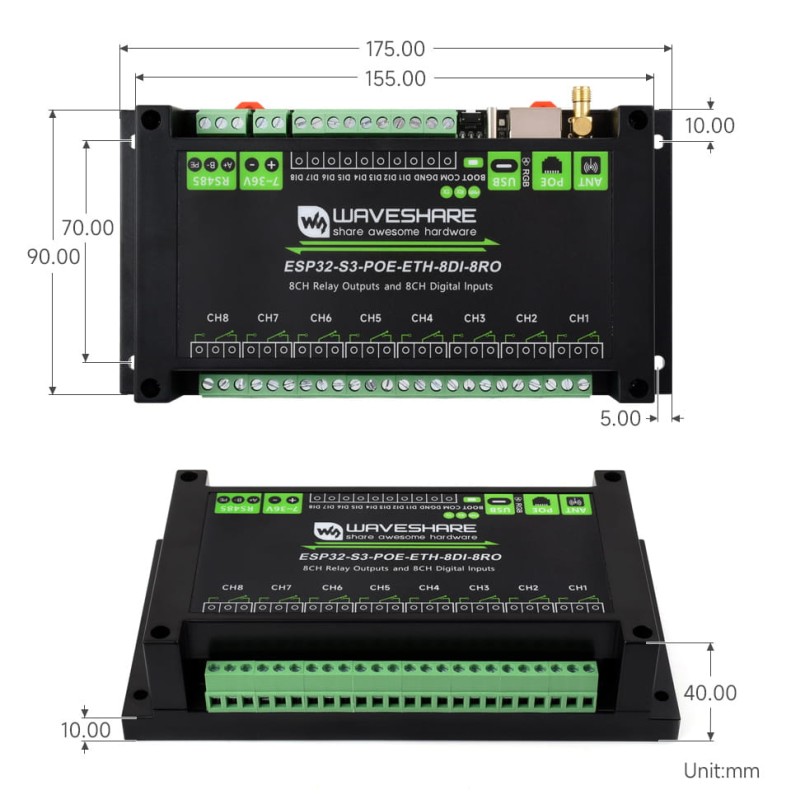

- Wymiary: 175 × 90 × 40 mm

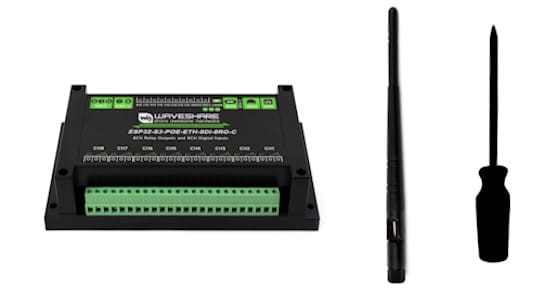

Zawartość zestawu
- ESP32-S3-POE-ETH-8DI-8RO-C × 1
- Antena 2.4G 4DB SMA × 1
- Śrubokręt × 1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-ETH-8DI-8RO
Przewodnik ułatwiający wybór przekaźników
| Model | DI | Relay | RS485 | CAN | network port | PoE | RTC | buzzer | TF | antenna | PIN header |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relay-6CH |
- | 6 | √ | - | - | - | - | √ | - | √ | 40PIN header, compatible with Raspberry Pi Pico interface, 2.54mm pitch |
 ESP32-S3-ETH-8DI-8RO |
8 | 8 | √ | - | √ | - | √ | √ | √ | √ | 28PIN header, 2.54mm pitch |
 ESP32-S3-POE-ETH-8DI-8RO |
8 | 8 | √ | - | √ | √ | √ | √ | √ | √ | 28PIN header, 2.54mm pitch |
 ESP32-S3-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | - | √ | √ | √ | √ | 28PIN header, 2.54mm pitch |
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | √ | √ | √ | √ | √ | 28PIN header, 2.54mm pitch |
