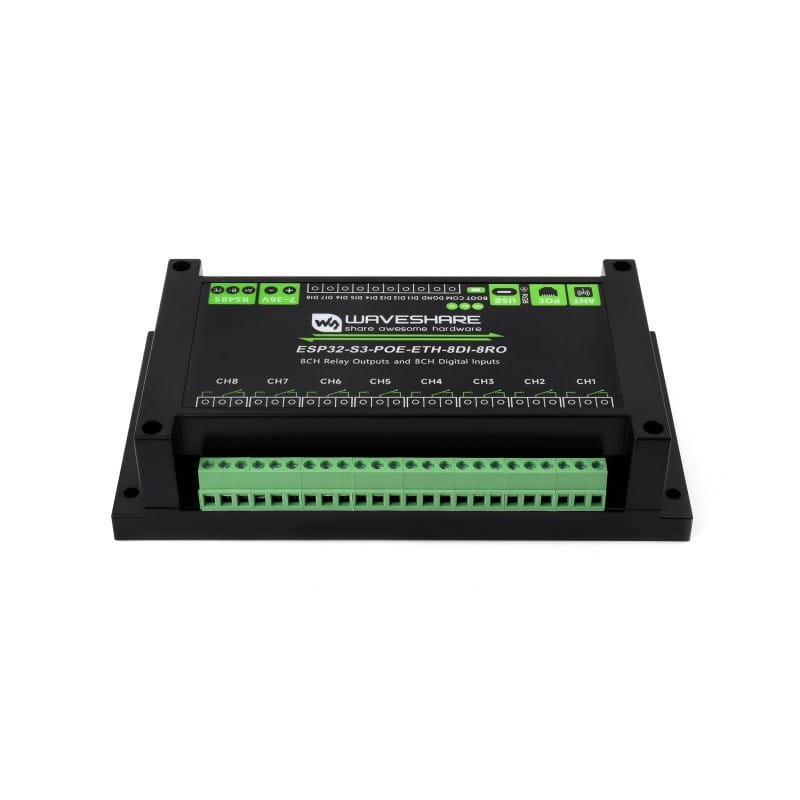

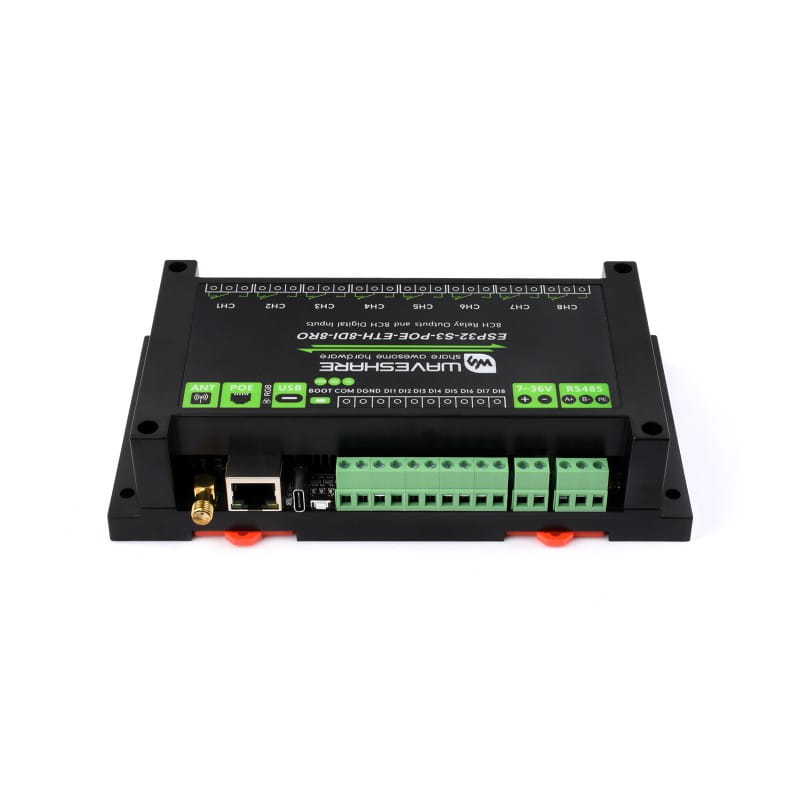

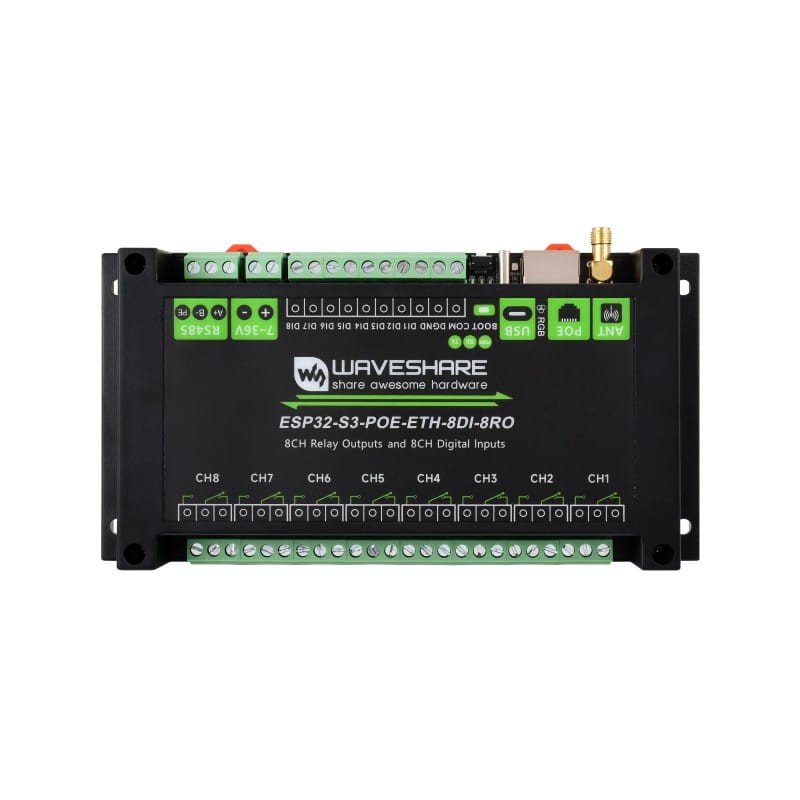

8-Kanałowy Moduł Przekaźników z ESP32-S3 WiFi Ethernet W5500 i RS485 zasilanie PoE
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
8-kanałowy Moduł Przekaźników i wejść cyfrowych WiFi ESP32-S3 z RS485 i Ethernet PoE
Profesjonalny sterownik przemysłowy oparty na wydajnym układzie ESP32-S3, wyposażony w 8 wyjść przekaźnikowych oraz 8 izolowanych wejść cyfrowych. Moduł oferuje stabilną komunikację poprzez Ethernet z obsługą PoE (802.3af), izolowany interfejs RS485 oraz łączność bezprzewodową WiFi i Bluetooth, co czyni go idealnym wyborem dla zaawansowanych systemów AIoT i automatyki.
Najważniejsze cechy:
- Oparty na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 @ 240 MHz
- Zintegrowana łączność bezprzewodowa Wi-Fi 2.4GHz i Bluetooth LE
- 8 wysokiej jakości przekaźników o obciążalności styków: ≤10A 250V AC / 30V DC
- 8 izolowanych wejść cyfrowych, wspierających tryby pasywne i aktywne
- Wbudowany izolowany interfejs RS485 do stabilnej komunikacji przemysłowej
- Wbudowany układ W5500 zapewniający port Ethernet 10/100Mbps

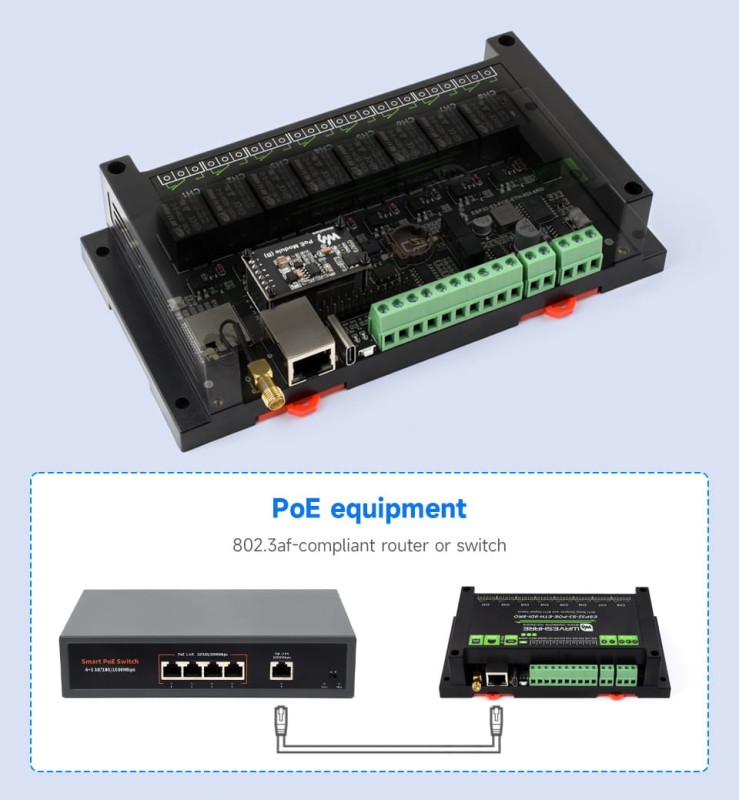

- Możliwość zasilania PoE zgodnie ze standardem IEEE 802.3af
- Wielopoziomowe zabezpieczenia: izolacja zasilania, izolacja cyfrowa oraz optoizolacja przekaźników
- Zasilanie przez USB-C lub szeroki zakres DC 7V~36V
- Zintegrowany układ RTC oraz slot na kartę TF

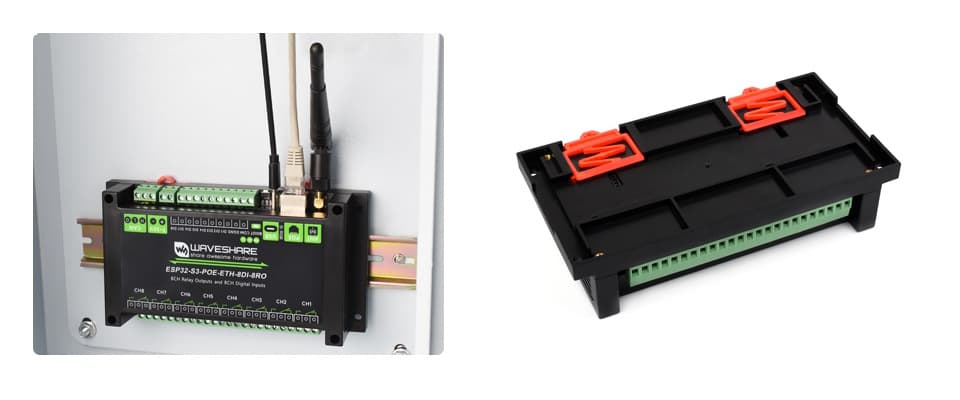

- Obudowa ABS przystosowana do montażu na szynie DIN

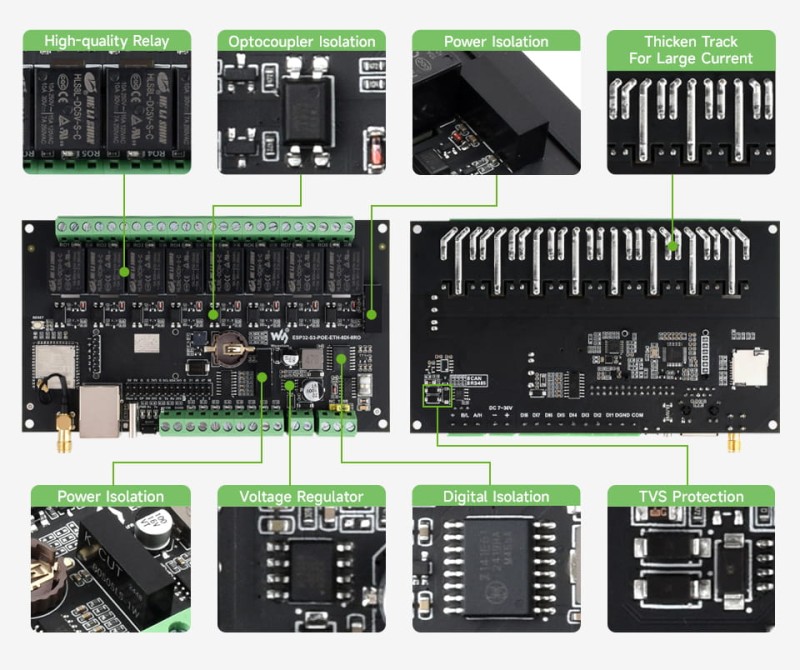

Wbudowane wielopoziomowe obwody ochronne
Zaawansowane obwody ochronne, w tym izolacja zasilania i optoizolacja, zapewniają niezawodną pracę modułu w trudnych warunkach środowiskowych.

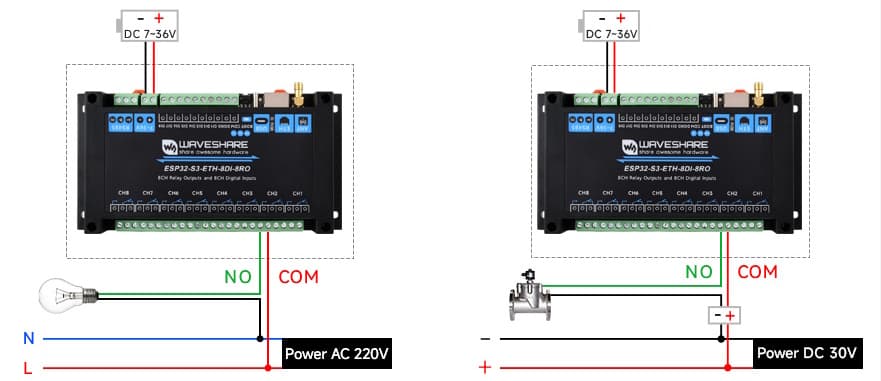

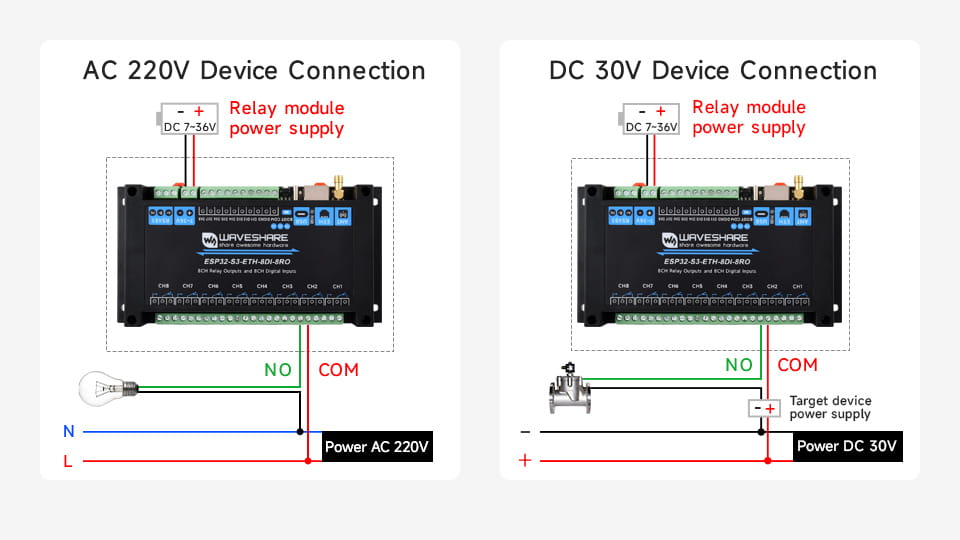

Zdalne sterowanie przez RS485, Bluetooth i WiFi
Wbudowane 8-kanałowe przekaźniki pozwalają na bezpośrednie sterowanie odbiornikami o poborze prądu do 10A, w tym urządzeniami 220VAC oraz systemami niskonapięciowymi DC.

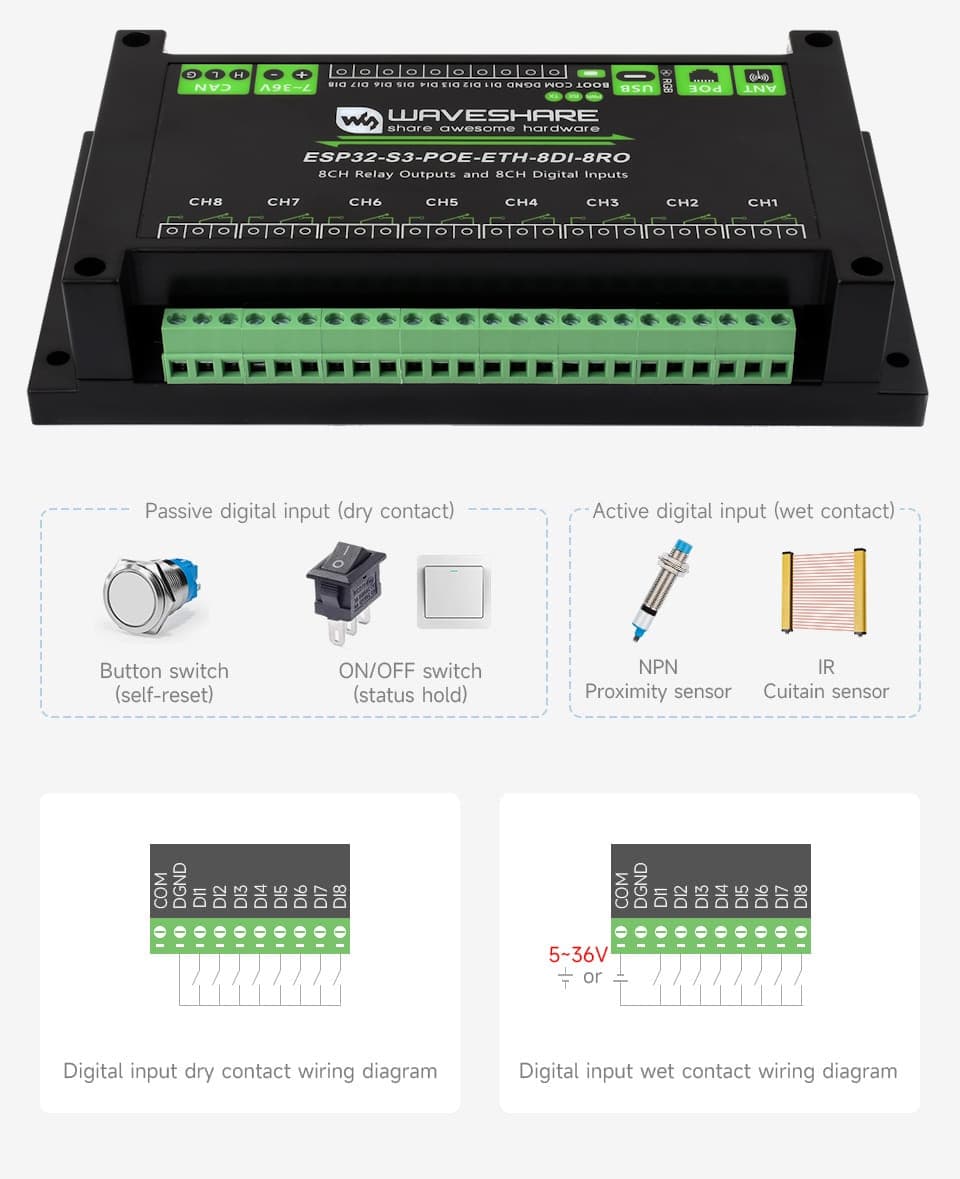

Izolowane Wejścia Cyfrowe
Moduł obsługuje wejścia pasywne (styk bezpotencjałowy) oraz aktywne, chronione przez dwukierunkową izolację optoelektroniczną.

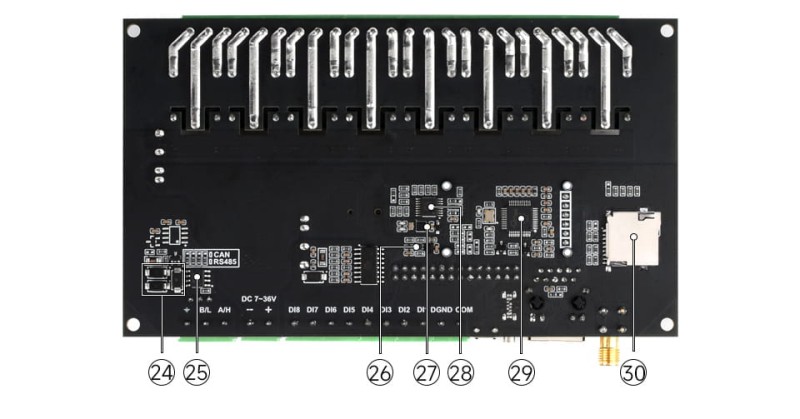

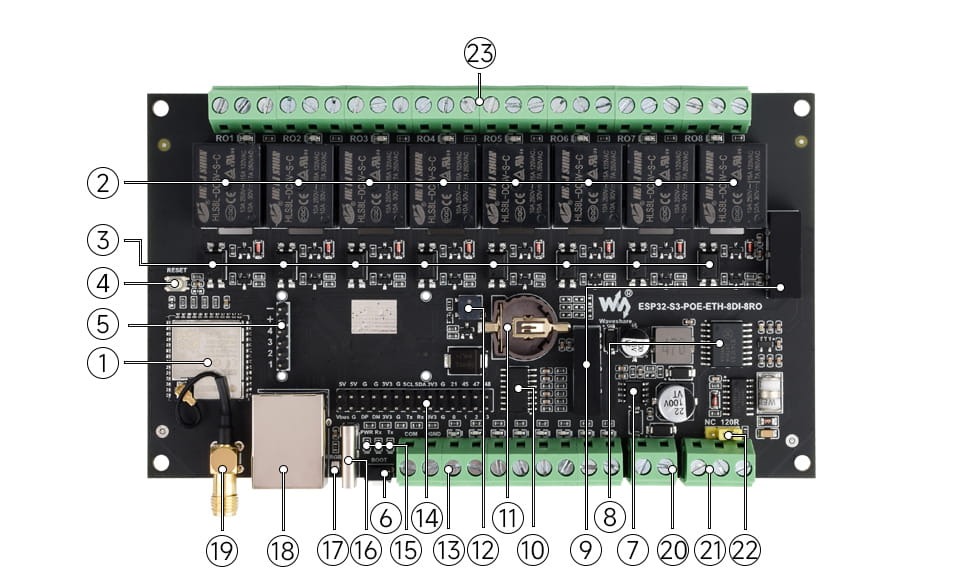

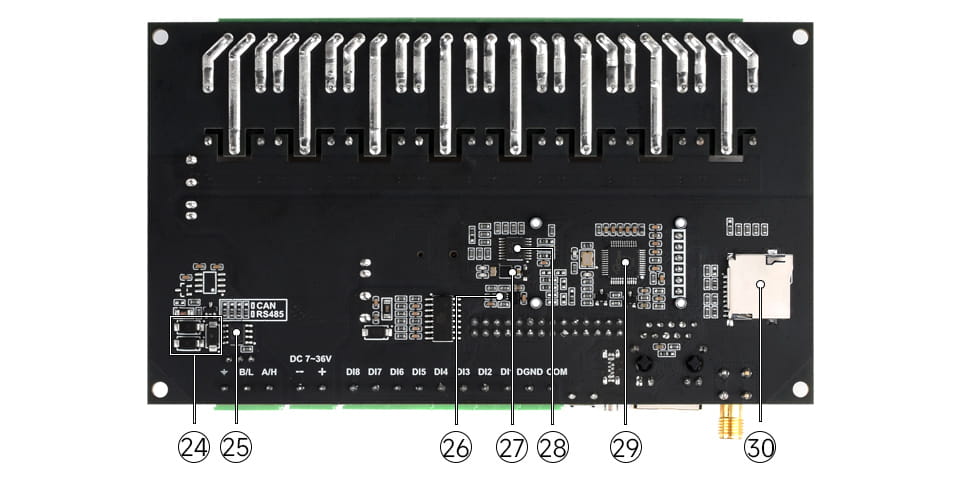

Opis Płyty
- ESP32-S3-WROOM-1U-N16R8: 16MB Flash, 8MB PSRAM
- 8-kanałowe przekaźniki: ≤ 10A 250V AC / 30V DC
- Izolacja optoelektroniczna: ochrona obwodów
- Przycisk RESET
- Złącze PoE: zasilanie przez sieć
- Przycisk BOOT
- Układ zasilania
- Izolacja cyfrowa
- Izolacja zasilania
- Dwukierunkowa izolacja opto
- Uchwyt baterii RTC
- Buzzer
- Terminal wejść cyfrowych
- Złącze pinowe: ekspansja peryferiów
- Wskaźniki LED: PWR, RXD, TXD
- Złącze USB Type-C: programowanie i zasilanie
- Dioda RGB WS2812: GPIO38
- Port Ethernet: kontroler W5500
- Złącze anteny zewnętrznej: SMA żeńskie
- Terminal śrubowy zasilania: DC 7~36V
- Interfejs szeregowy RS485
- Zworka rezystora 120R RS485
- Terminale przekaźników
- Dioda TVS: ochrona przed przepięciami
- Konwerter RS485
- MP1605GTF-Z: moduł zasilania DC-DC
- PCF85063ATL: układ RTC
- TCA9554PWR: ekspander GPIO
- W5500 Ethernet: obsługa protokołu SPI
- Slot na kartę TF

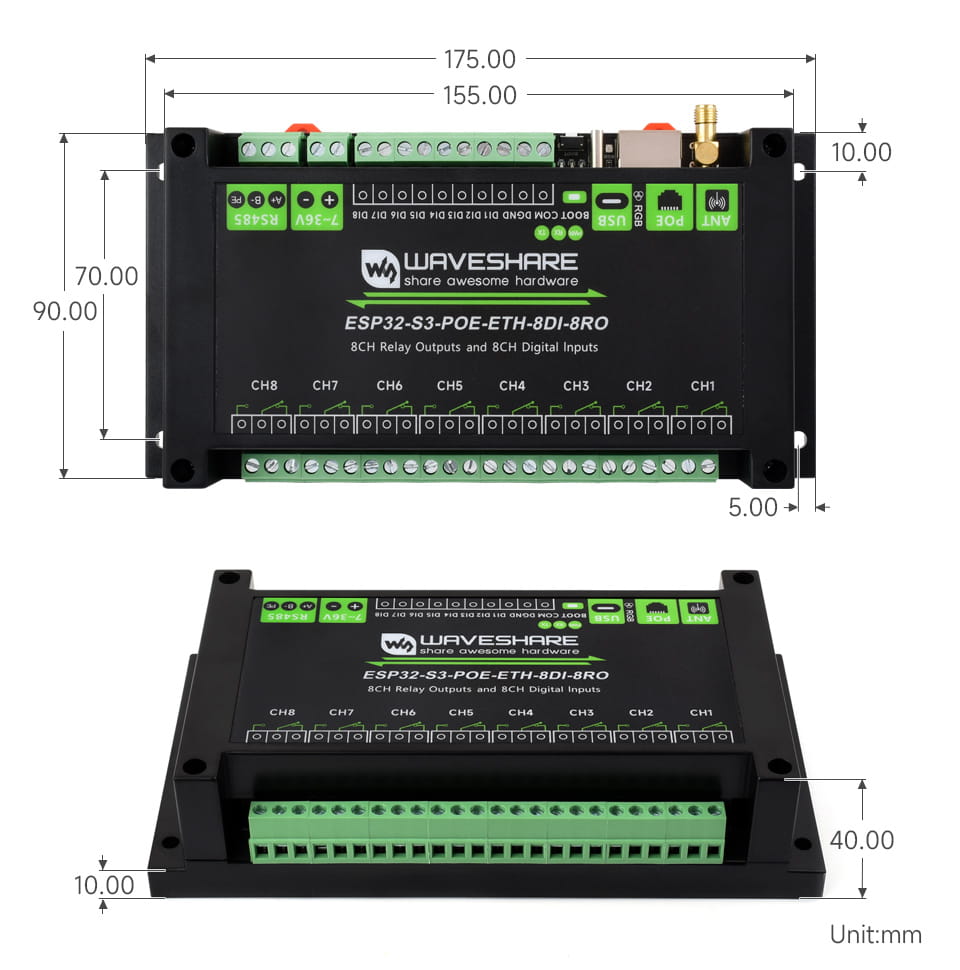

Wymiary
Specyfikacja techniczna:
- Mikrokontroler: ESP32-S3 (WROOM-1U-N16R8)
- Komunikacja: WiFi 2.4GHz, Bluetooth 5, BLE
- Interfejs RS: RS485 (izolowany, TVS)
- Sieć: Port Ethernet 10/100M, PoE (802.3af)
- Wejścia: 8x DI (5V~36V, izolacja opto)
- Przekaźniki: 8 kanałów (1NO 1NC)
- Obciążalność styków: ≤10A 250V AC / 30V DC
- Zasilanie DC: 7V ~ 36V (terminal śrubowy)
- Funkcje dodatkowe: RTC, Slot TF, Buzzer, RGB
- Obudowa: ABS, montaż na szynę DIN
- Wymiary: 175 × 90 × 40 mm
Zawartość zestawu
- ESP32-S3-POE-ETH-8DI-8RO × 1
- Antena 2.4G 4DB SMA × 1
- Śrubokręt × 1
Przewodnik ułatwiający wybór przekaźników
| Model | DI | Relay | RS485 | CAN | Ethernet | PoE | RTC | Buzzer | TF | Antenna | PIN header |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relay-6CH |
- | 6 | √ | - | - | - | - | √ | - | √ | 40PIN (Pico compatible) |
 ESP32-S3-ETH-8DI-8RO |
8 | 8 | √ | - | √ | - | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO |
8 | 8 | √ | - | √ | √ | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | - | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | √ | √ | √ | √ | √ | 28PIN (2.54mm) |
