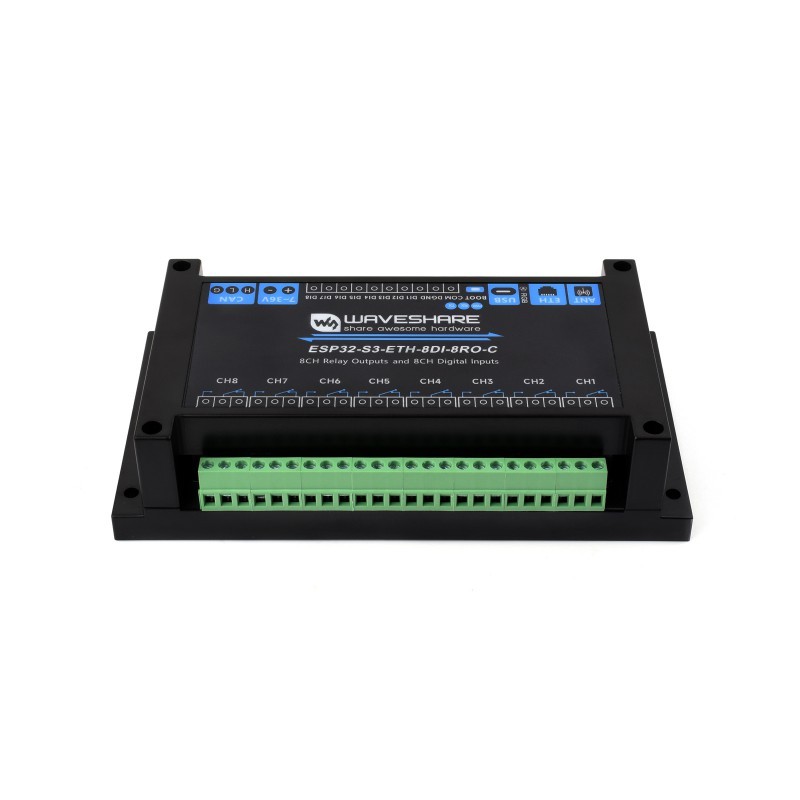

8-Kanałowy Moduł Przekaźników z ESP32-S3 WiFi Ethernet W5500 i CAN
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
8-kanałowy Moduł Przekaźników i wejść cyfrowych WiFi ESP32-S3 z CAN i Ethernet
Zaawansowany moduł przemysłowy oparty na układzie ESP32-S3, oferujący 8 wyjść przekaźnikowych oraz 8 izolowanych wejść cyfrowych. Wyposażony w interfejs CAN oraz port Ethernet 10/100Mbps, stanowi niezawodne rozwiązanie dla systemów automatyki budynkowej, przemysłowej oraz projektów AIoT.
Najważniejsze cechy:
- Oparty na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 @ 240 MHz
- Zintegrowana łączność bezprzewodowa Wi-Fi 2.4GHz i Bluetooth LE
- 8 wysokiej jakości przekaźników, obciążalność styków: ≤10A 250V AC / 30V DC
- 8 izolowanych wejść cyfrowych, obsługa wejść pasywnych i aktywnych (NPN/PNP)
- Wbudowany izolowany interfejs CAN do komunikacji przemysłowej
- Wbudowany układ W5500 rozszerzający o port Ethernet 10/100Mbps
- Wbudowane zabezpieczenia: izolacja zasilania, izolacja cyfrowa, optoizolacja przekaźników
- Zasilanie przez USB-C lub terminal śrubowy 7V~36V
- Wbudowany układ RTC oraz slot na kartę TF
- Wskaźniki LED, buzzer, przyciski RESET i BOOT

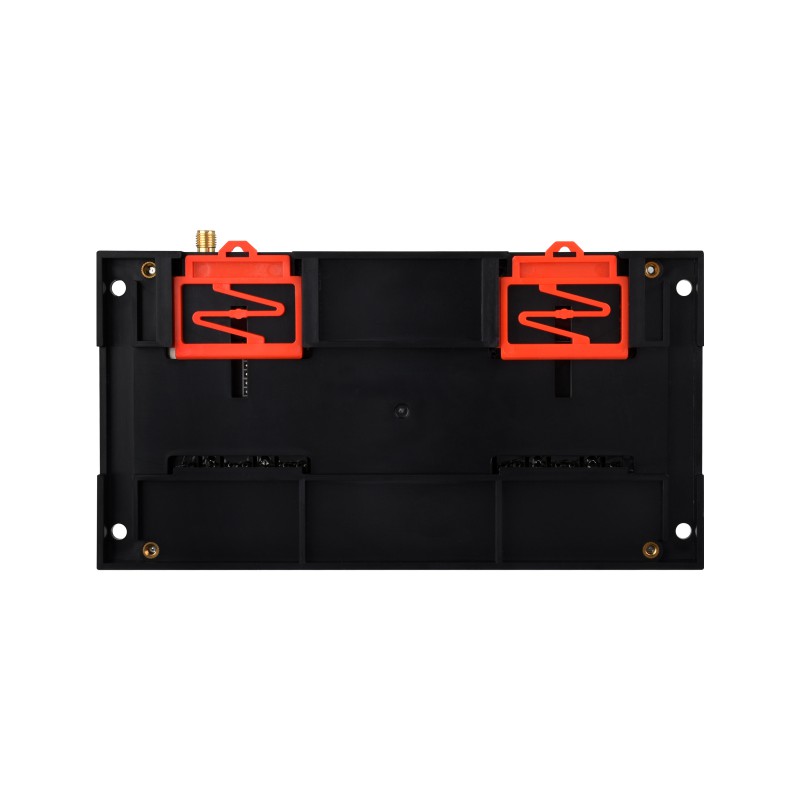

- Obudowa z ABS przystosowana do montażu na szynie DIN

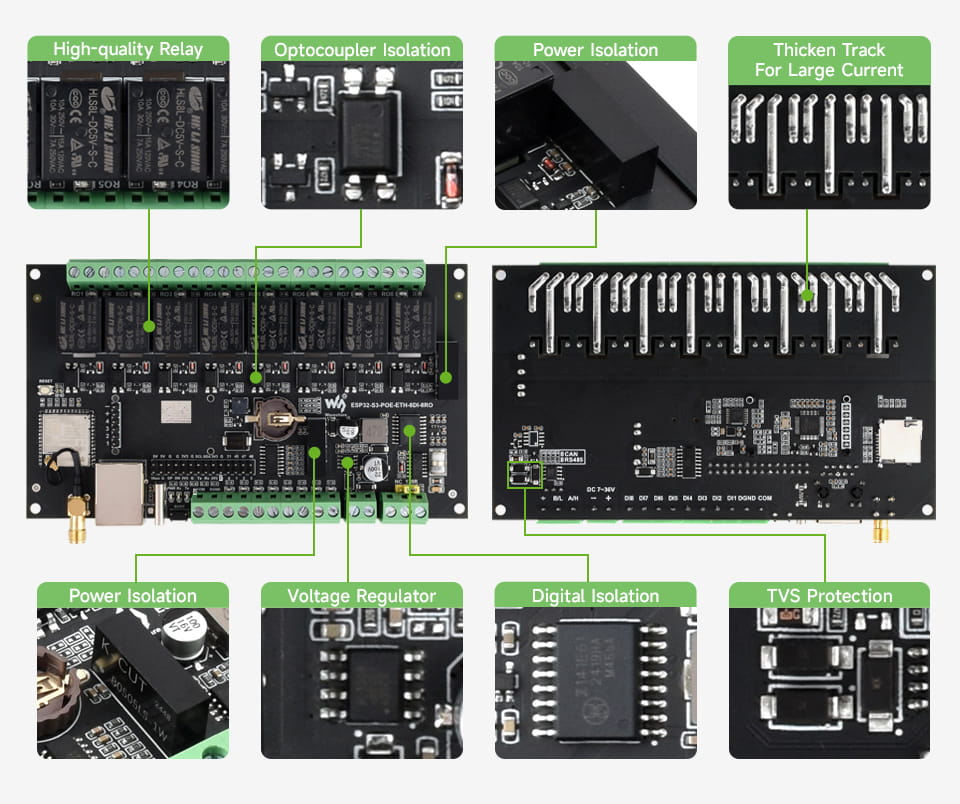

Wbudowane wielopoziomowe obwody ochronne
Wielopoziomowe zabezpieczenia, w tym izolacja zasilania i izolacja optoelektroniczna, gwarantują bezpieczne i niezawodne działanie modułu w wymagających warunkach.

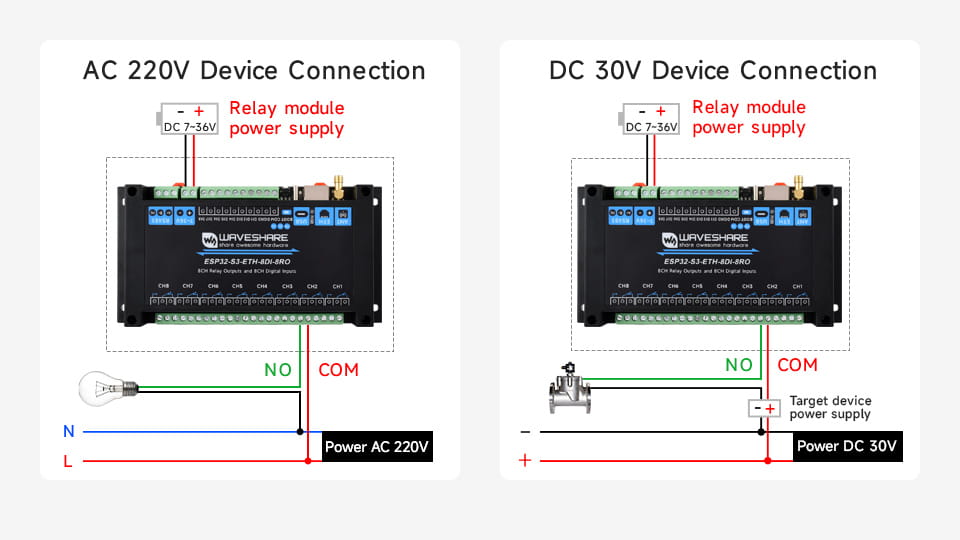

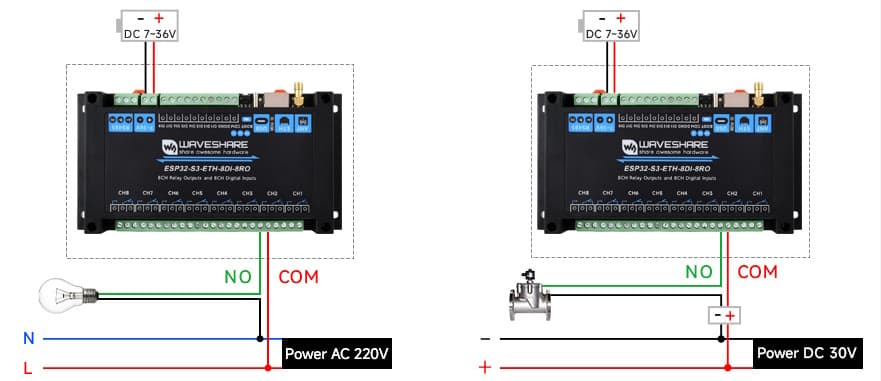

Zdalne sterowanie przez CAN, Bluetooth i WiFi
Zintegrowane przekaźniki o obciążalności do 10A pozwalają na sterowanie urządzeniami domowymi 220VAC lub odbiornikami zasilanymi napięciem stałym poniżej 30VDC.

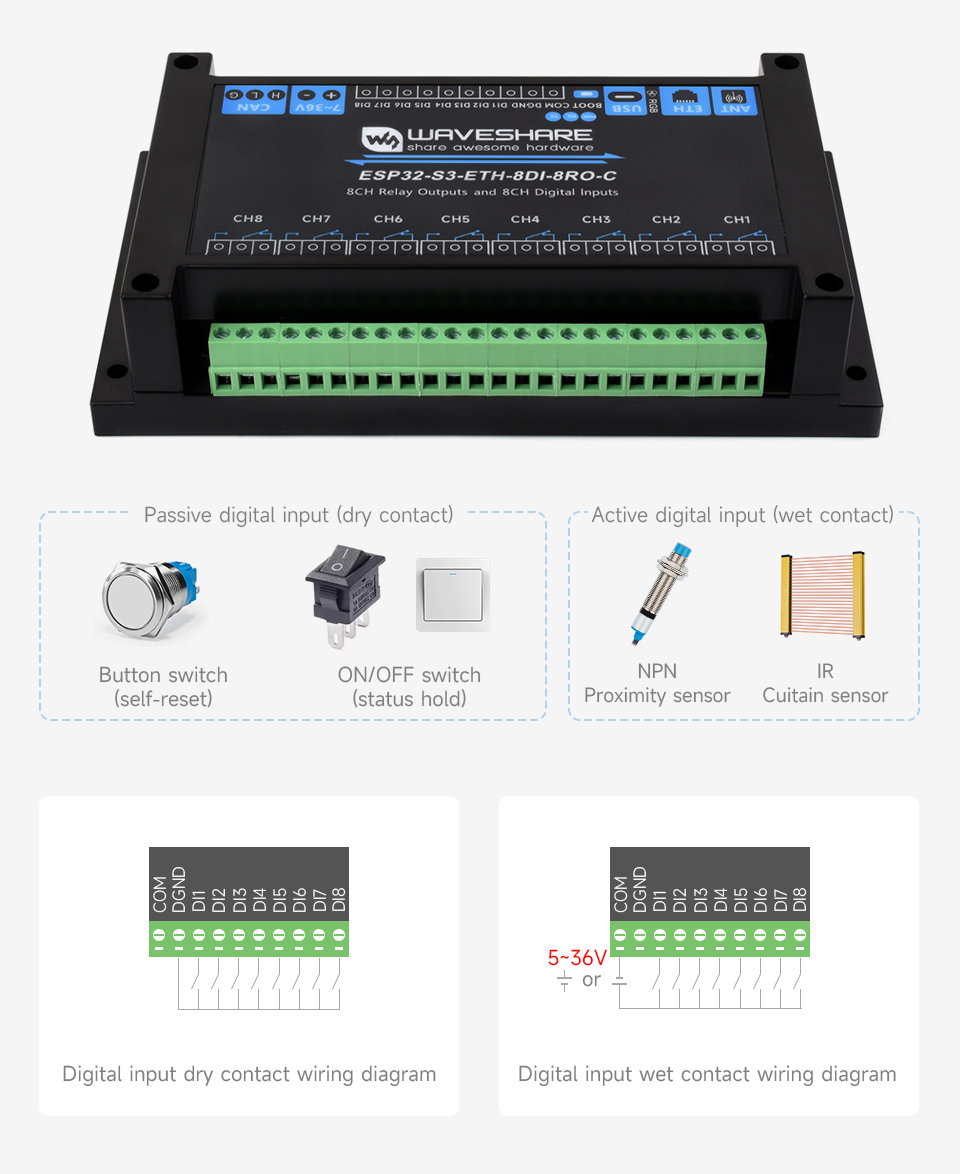

Wejścia Cyfrowe
Obsługa pasywnych i aktywnych wejść cyfrowych z dwukierunkową izolacją optoelektroniczną pozwala na elastyczną integrację z różnymi czujnikami i systemami.

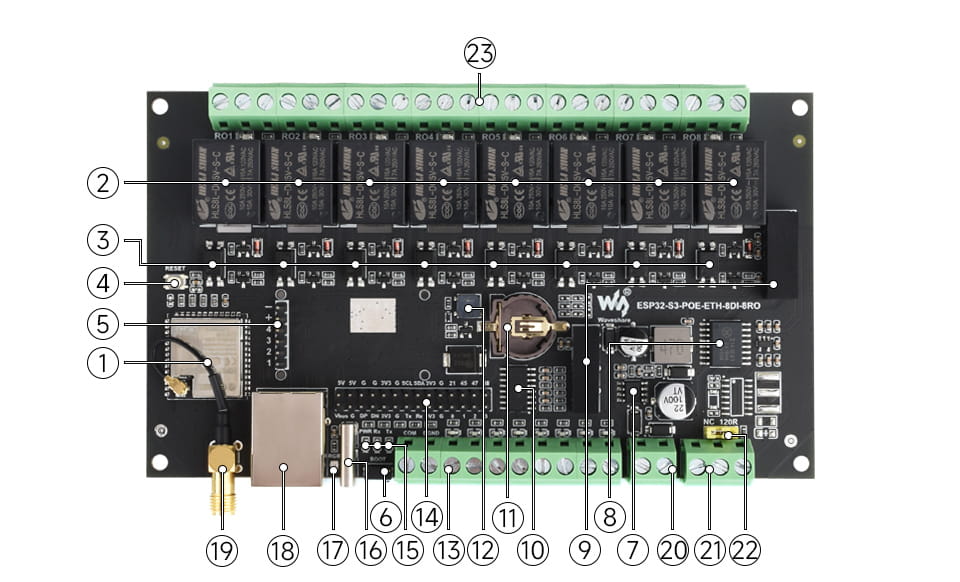

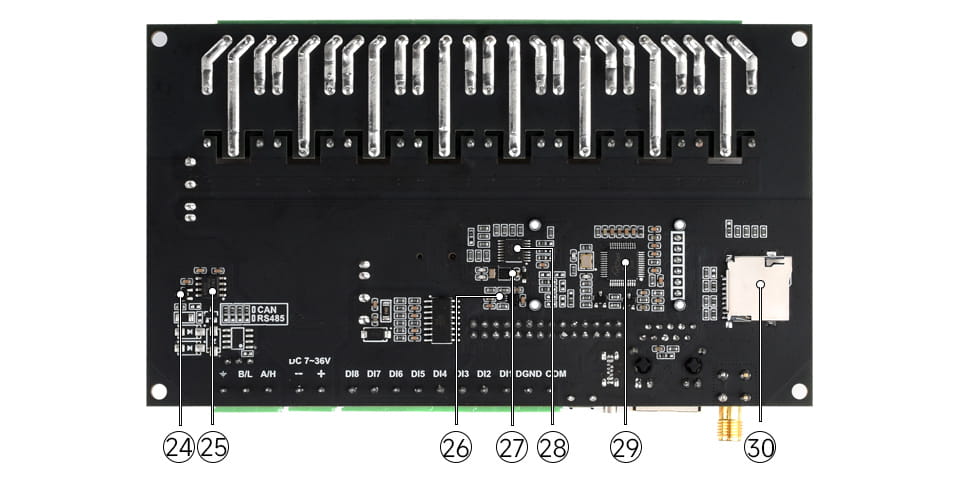

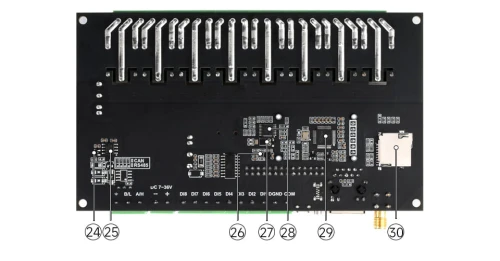

Opis Płyty
- ESP32-S3-WROOM-1U-N16R8: 16MB Flash i 8MB PSRAM
- 8-kanałowe przekaźniki: ≤ 10A 250V AC / 30V DC
- Izolacja optoelektroniczna: ochrona przed zakłóceniami
- Przycisk RESET
- Złącze PoE: opcjonalne (wersja PoE)
- Przycisk BOOT
- Układ zasilania
- Izolacja cyfrowa
- Izolacja zasilania
- Dwukierunkowa izolacja opto
- Uchwyt baterii RTC
- Buzzer
- Terminal wejść cyfrowych
- Złącze pinowe: rozszerzenie GPIO
- Wskaźniki LED: PWR, RXD, TXD
- Złącze USB Type-C: programowanie i zasilanie
- Dioda RGB WS2812: GPIO38
- Port Ethernet
- Złącze anteny zewnętrznej: SMA żeńskie
- Terminal śrubowy zasilania: DC 7~36V
- Interfejs komunikacyjny CAN
- Zworka terminatora CAN: 120R
- Terminale przekaźników
- Wbudowany TVS: ochrona przepięciowa
- Układ konwertera CAN
- MP1605GTF-Z: moduł zasilania DC-DC
- PCF85063ATL: układ RTC
- TCA9554PWR: ekspander GPIO
- W5500 Ethernet: kontroler SPI
- Slot na kartę TF

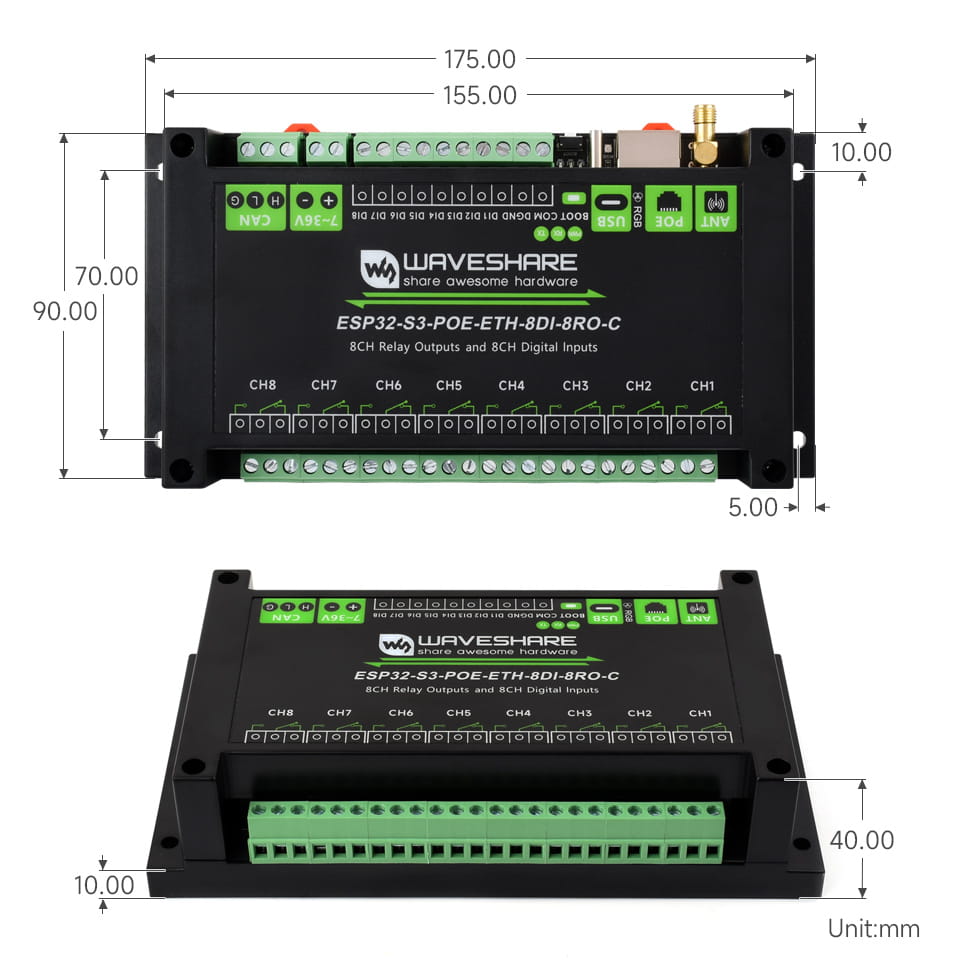

Wymiary
Specyfikacja techniczna
- Mikrokontroler: ESP32-S3 (WROOM-1U-N16R8)
- Łączność: WiFi 2.4GHz, Bluetooth 5, BLE
- Ethernet: W5500 (10/100Mbps)
- Interfejsy: CAN, USB-C, Slot TF
- Wyjścia: 8x Przekaźnik (1NO 1NC)
- Obciążenie: ≤10A 250V AC / 30V DC
- Wejścia: 8x DI (5V~36V, izolowane)
- Zasilanie: 7V ~ 36V DC
- RTC: PCF85063ATL
- Funkcje: Buzzer, LED RGB
- Obudowa: ABS, montaż na szynę DIN
- Wymiary: 175 × 90 × 40 mm

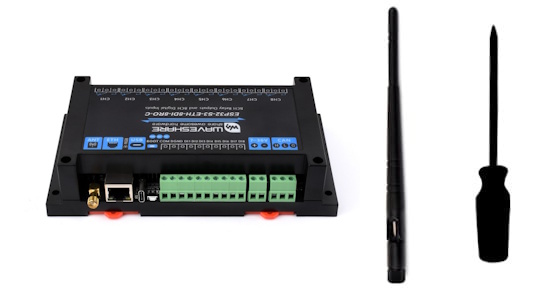

Zawartość zestawu
- ESP32-S3-ETH-8DI-8RO-C × 1
- Antena 2.4G 4DB SMA × 1
- Śrubokręt × 1
Przewodnik ułatwiający wybór przekaźników
| Model | DI | Relay | RS485 | CAN | Ethernet | PoE | RTC | Buzzer | TF | Antenna | PIN header |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relay-6CH |
- | 6 | √ | - | - | - | - | √ | - | √ | 40PIN (Pico compatible) |
 ESP32-S3-ETH-8DI-8RO |
8 | 8 | √ | - | √ | - | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO |
8 | 8 | √ | - | √ | √ | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | - | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | √ | √ | √ | √ | √ | 28PIN (2.54mm) |
