Instrukcja 6-kanałowego sterownika przekaźnikowego Wi-Fi - wgrane oprogramowanie SUPLA
Poznaj budowę i możliwości 6-kanałowego sterownika z beznapięciowymi stykami przekaźników. W poradniku pokazujemy, jak dodać urządzenie do SUPLA, podłączyć oświetlenie i elektrozawory nawadniania oraz skonfigurować niezależne sterowanie sześcioma obwodami.
Pierwsza konfiguracja?
Jeśli konfigurujesz swoje pierwsze urządzenie w systemie SUPLA, zacznij od naszej ogólnej instrukcji dodawania urządzeń:
👉 SUPLA – dodawanie urządzeń krok po kroku
Tryb parowania: uruchom aplikację SUPLA i skorzystaj z kreatora dodawania nowego urządzenia. Jeżeli sterownik nie znajduje się w trybie konfiguracji, naciśnij i przytrzymaj przycisk parowania przez około 5 sekund. Szybkie miganie diody statusu potwierdzi uruchomienie trybu parowania.
1. Budowa urządzenia, zasilanie i opis zacisków
Sterownik ma sześć niezależnych kanałów przekaźnikowych oznaczonych od CH1 do CH6. Każdy kanał posiada trzy zaciski: NO, COM i NC. Styki beznapięciowe pozwalają przełączać różne obwody niezależnie od napięcia używanego do zasilania samego modułu.
Najważniejsze elementy sterownika
| Element | Funkcja |
|---|---|
| CH1–CH6 | Sześć niezależnych kanałów przekaźnikowych do sterowania osobnymi obwodami. |
| USB-C | Zasilanie sterownika napięciem 5 V DC. Zalecany zasilacz o wydajności co najmniej 1 A. |
| Złącze zasilania 7–36 V DC | Alternatywne zasilanie przez zaciski śrubowe. Należy używać stabilizowanego napięcia stałego i zachować prawidłową polaryzację. |
| Dioda zasilania | Informuje o doprowadzeniu zasilania do modułu. |
| Dioda statusu | Sygnalizuje stan połączenia z Wi-Fi i aktualny tryb pracy urządzenia. |
| Przycisk parowania | Służy do uruchomienia trybu konfiguracji i ponownego dodania urządzenia do sieci Wi-Fi. |
| Złącze anteny | Miejsce podłączenia zewnętrznej anteny Wi-Fi dołączonej do zestawu. |
Co oznaczają zaciski COM, NO i NC?
| Zacisk | Opis |
|---|---|
| COM | Wspólny zacisk danego przekaźnika. Doprowadzamy do niego przewód obwodu, który ma być przełączany. |
| NO | Styk normalnie otwarty. Łączy się z COM dopiero po włączeniu przekaźnika. Tego zacisku będziemy używać przy typowym sterowaniu oświetleniem i zaworami nawadniania. |
| NC | Styk normalnie zamknięty. Jest połączony z COM, gdy przekaźnik pozostaje wyłączony, i rozłącza się po jego uruchomieniu. |
Styki beznapięciowe nie wytwarzają napięcia. Przekaźnik działa jak zwykły przełącznik i jedynie zwiera zacisk COM z NO albo NC. Napięcie potrzebne do zasilania zaworu, bramy lub innego odbiornika musi pochodzić z osobnego, odpowiednio dobranego źródła.
⚠️ Ważne: sterownik można zasilać przez USB-C napięciem 5 V DC albo przez zaciski napięciem 7–36 V DC. Do wejścia zasilania sterownika nie wolno podłączać napięcia przemiennego AC. Maksymalna obciążalność pojedynczego przekaźnika według specyfikacji wynosi 10 A przy 250 V AC lub 30 V DC, jednak obciążenie należy zawsze dobrać również do jego rodzaju i warunków pracy.
Interpretacja zachowania diody LED
O stanie połączenia z siecią Wi-Fi oraz aktualnym trybie pracy urządzenia informuje niebieska dioda statusu. Poniższa tabela ułatwia interpretację sposobu jej świecenia i migania.
| Kolor | Zachowanie | Znaczenie |
|---|---|---|
| Niebieska | Świeci ciągle | Sterownik jest połączony z siecią Wi-Fi oraz chmurą SUPLA. |
| Niebieska | Szybko miga | Urządzenie znajduje się w trybie parowania lub konfiguracji. |
| Niebieska | Wolno miga | Sterownik ma problem z połączeniem z siecią Wi-Fi lub chmurą SUPLA. |
2. Podłączenie sterownika do oświetlenia 230 V
Sześć niezależnych przekaźników pozwala sterować sześcioma obwodami oświetlenia. Każdy kanał może obsługiwać osobną lampę, grupę lamp albo inną wydzieloną strefę, na przykład oświetlenie ogrodu, podjazdu, garażu lub pomieszczeń gospodarczych.

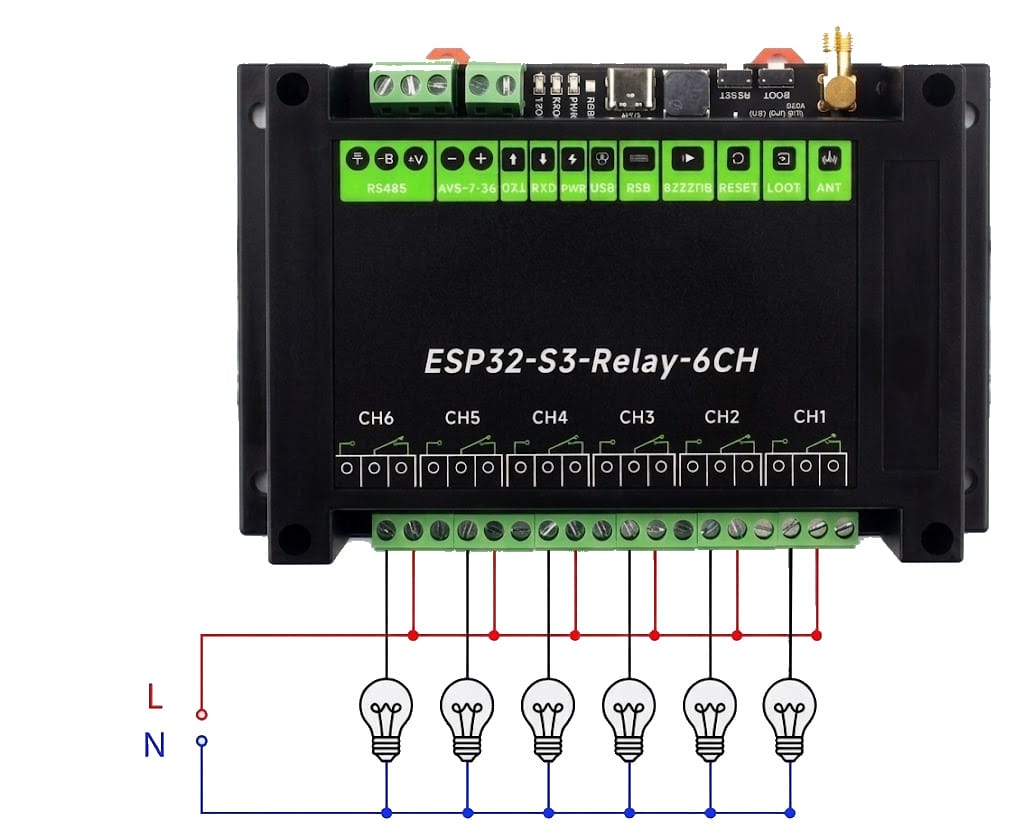

Na poniższym schemacie przewód fazowy L został doprowadzony do zacisków COM wszystkich przekaźników. Poszczególne lampy są podłączone do wyjść NO, natomiast ich drugie przewody łączą się bezpośrednio z przewodem neutralnym N. Po włączeniu wybranego kanału przekaźnik zwiera zacisk COM z NO i podaje napięcie na odpowiednią lampę.
⚠️ Ważne: napięcie 230 V widoczne na schemacie zasila wyłącznie lampy i jest przełączane przez beznapięciowe styki przekaźników. Nie wolno podłączać go do wejścia zasilającego sterownik. Sam moduł należy zasilić z osobnego, odpowiedniego źródła napięcia, na przykład ładowarki 5 V z przewodem USB-C.
ℹ️ Uwaga dotycząca zacisków COM: na pokazanym schemacie zaciski COM mogą być połączone razem, ponieważ wszystkie obwody korzystają z tego samego napięcia i wspólnego przewodu fazowego. Nie należy łączyć wspólną szyną zacisków należących do obwodów zasilanych różnymi napięciami lub z różnych źródeł.
Prace przy napięciu 230 V należy wykonywać wyłącznie po odłączeniu zasilania. Montaż i sprawdzenie instalacji powinny zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje.
3. Podłączenie elektrozaworów nawadniania 24 V AC
6-kanałowy sterownik przekaźnikowy SUPLA może pełnić funkcję sterownika nawadniania ogrodu. Każdy z sześciu kanałów może obsługiwać osobny elektrozawór, a tym samym niezależną sekcję podlewania, na przykład trawnik, rabaty, tunel, szklarnię lub linię kroplującą.
Sterownik może współpracować z popularnymi zaworami nawadniania zasilanymi napięciem 24 V AC. Przekaźniki mają styki beznapięciowe, dlatego jedynie przełączają napięcie dostarczane przez zewnętrzny transformator lub zasilacz 24 V AC.

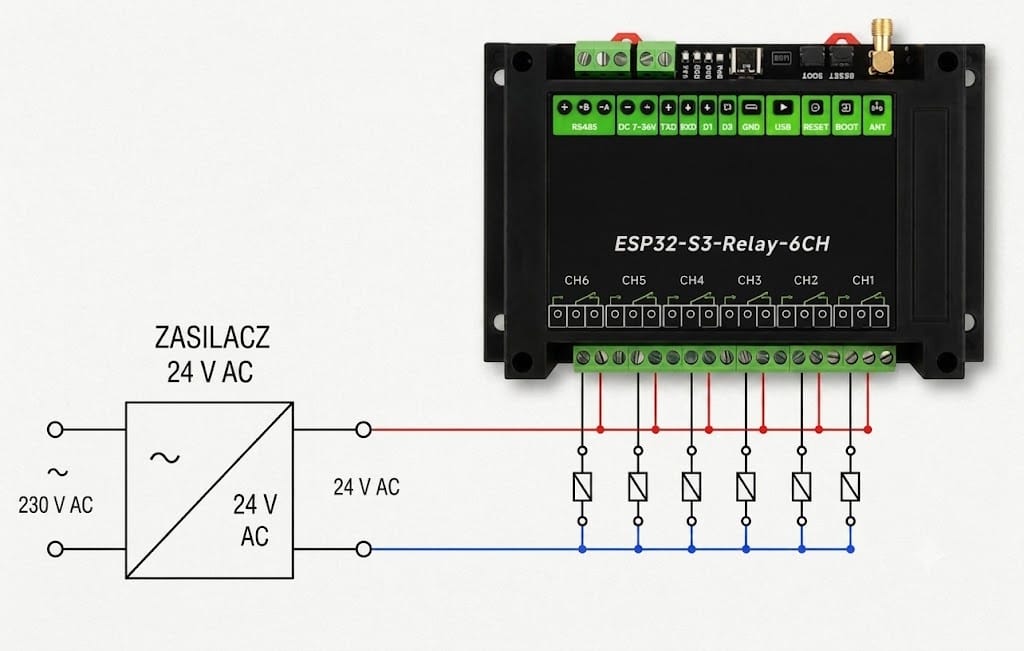

Na schemacie jeden przewód wyjściowy zasilacza 24 V AC został połączony ze wszystkimi zaciskami COM. Wyjścia NO prowadzą osobno do kolejnych elektrozaworów, a ich pozostałe przewody są połączone ze wspólnym drugim przewodem zasilacza. Po włączeniu wybranego przekaźnika napięcie zostaje podane na odpowiadający mu zawór.
⚠️ Ważne: napięcie 24 V AC służy wyłącznie do zasilania elektrozaworów. Nie wolno podłączać napięcia przemiennego 24 V AC do wejścia zasilającego sterownik. Moduł musi być zasilany z osobnego źródła napięcia stałego, na przykład z ładowarki 5 V podłączonej do gniazda USB-C.
ℹ️ Dlaczego używamy zacisków NO? Elektrozawory podłączamy do styków normalnie otwartych NO, aby przy wyłączonym przekaźniku pozostawały bez zasilania i były zamknięte. Zawór otworzy się dopiero po uruchomieniu odpowiedniego kanału w aplikacji SUPLA, harmonogramie lub scenie.
Przed wykonaniem połączeń sprawdź napięcie znamionowe wszystkich zaworów. Wszystkie zaciski COM można połączyć wspólnie tylko wtedy, gdy zawory są zasilane z tego samego transformatora 24 V AC. Wydajność zasilacza należy dobrać do liczby zaworów, które mogą pracować jednocześnie.
4. Zmiana nazw kanałów i ikon w SUPLA Cloud

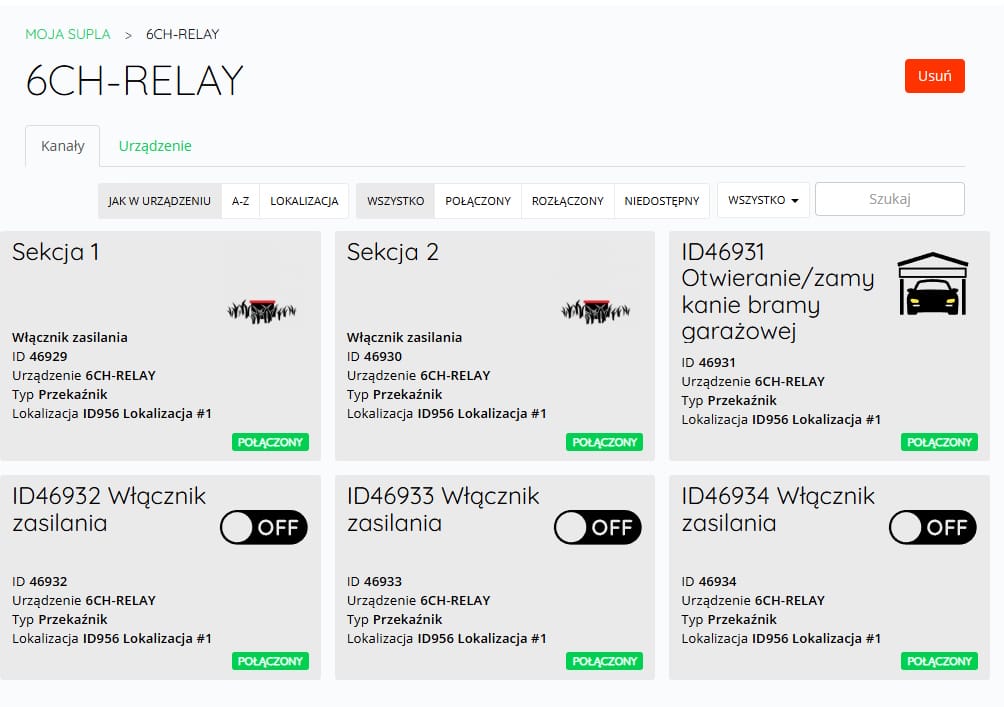

Po dodaniu sterownika do systemu SUPLA wszystkie kanały będą domyślnie opisane jako Włącznik zasilania. Przy jednym lub dwóch przekaźnikach nie stanowi to większego problemu, jednak przy sześciu wyjściach znacznie wygodniej jest nadać każdemu z nich własną nazwę oraz odpowiednią ikonę.
Zmiana nazw i ikon nie jest dostępna z poziomu aplikacji mobilnej SUPLA. W tym celu należy zalogować się na swoje konto w panelu SUPLA Cloud, a następnie odszukać dodany sterownik.
Przejdź na stronę: cloud.supla.org i otwórz konfigurację swojego urządzenia.

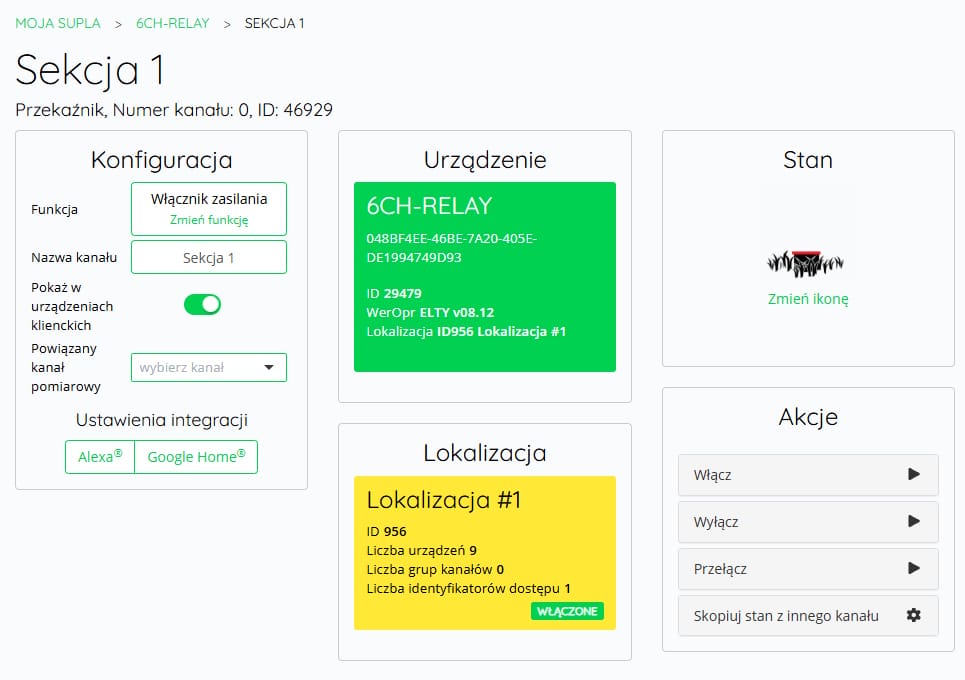

Kliknij kafelek odpowiadający wybranemu przekaźnikowi, którego ustawienia chcesz zmienić.
Funkcja kanału
W sekcji Funkcja wybieramy sposób działania danego przekaźnika. Najczęściej wykorzystywane są:
- Włącznik zasilania – zalecany do sterowania oświetleniem, elektrozaworami, pompami oraz innymi urządzeniami, które mają pozostawać włączone przez dłuższy czas.
- Otwieranie furtki lub bramy garażowej – funkcja impulsowa. Po włączeniu przekaźnik zostanie automatycznie wyłączony po ustawionym czasie, na przykład po 1 sekundzie.
Nazwa kanału
W polu Nazwa kanału wpisujemy własną nazwę ułatwiającą identyfikację przekaźnika. Dobrą praktyką jest stosowanie nazw odpowiadających rzeczywistemu zastosowaniu urządzenia, na przykład:
- Rabata
- Trawnik
- Linia kroplująca
- Lampa taras
- Lampa ogród
- Pompa
Zmiana ikony
Po kliknięciu przycisku Zmień ikonę można wybrać jedną z ikon dostępnych w systemie SUPLA. Odpowiednia ikona ułatwia rozpoznanie kanału, szczególnie przy większej liczbie urządzeń.
Jeżeli dostępne ikony okażą się niewystarczające, dodatkowe grafiki można znaleźć w oficjalnej bibliotece SUPLA pod adresem: icons.supla.io/app. Po wybraniu odpowiedniej ikony można przypisać ją do swojego kanału bezpośrednio w panelu SUPLA Cloud.
ℹ️ Dobra praktyka: warto od razu zmienić nazwy wszystkich kanałów oraz przypisać im odpowiednie ikony. Przy większej liczbie przekaźników ułatwia to późniejszą konfigurację harmonogramów, scen i automatyzacji, a także zmniejsza ryzyko przypadkowego włączenia niewłaściwego obwodu.
5. Harmonogramy i sceny w SUPLA
System SUPLA umożliwia automatyczne sterowanie każdym z sześciu przekaźników za pomocą harmonogramów. Dla każdego kanału można niezależnie ustawić godziny włączania i wyłączania, więc sterownik może pracować automatycznie według przygotowanego planu.
Takie rozwiązanie sprawdzi się między innymi do automatycznego włączania oświetlenia o określonej porze lub uruchamiania podlewania o wybranej godzinie każdego dnia.
Jeżeli chcemy stworzyć bardziej rozbudowaną automatykę, w której kolejne przekaźniki będą uruchamiane jeden po drugim po określonym czasie, najlepiej wykorzystać funkcję Sceny. Pozwala ona zbudować własną sekwencję działań składającą się z wielu operacji wykonywanych automatycznie.
Sceny tworzymy w panelu SUPLA Cloud, w zakładce Sceny. Każda scena może zawierać wiele operacji, takich jak włączenie przekaźnika, opóźnienie, wyłączenie przekaźnika czy uruchomienie kolejnego kanału.

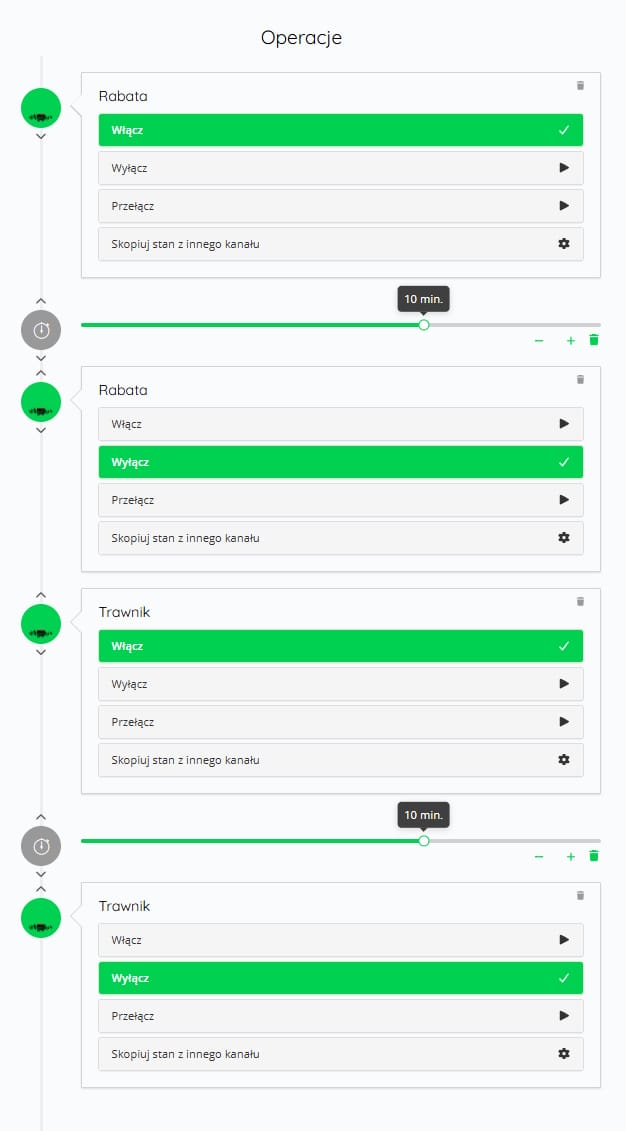

Na przykładzie powyżej scena po uruchomieniu włączy sekcję Rabata, odczeka 10 minut, następnie wyłączy pierwszy zawór i uruchomi sekcję Trawnik na kolejne 10 minut. Po wykonaniu wszystkich operacji scena zakończy działanie.
To rozwiązanie sprawdzi się również w bardziej rozbudowanych instalacjach. Jeżeli system wykorzystuje dodatkową pompę lub elektrozawór odcinający dopływ wody, wystarczy jako pierwszą operację dodać ich włączenie, a jako ostatnią wyłączenie. Cała instalacja będzie wówczas działała automatycznie bez konieczności ręcznego sterowania każdym elementem osobno.
ℹ️ Warto wiedzieć: po utworzeniu sceny w SUPLA Cloud na ekranie głównym aplikacji SUPLA pojawi się nowy przycisk umożliwiający jej ręczne uruchomienie. Jednym kliknięciem można rozpocząć cały cykl podlewania lub inną przygotowaną wcześniej sekwencję działań.
6. Sterowanie pilotami Bluetooth
Oprócz sterowania z aplikacji SUPLA, harmonogramów i scen, sterownik umożliwia również obsługę za pomocą pilotów Bluetooth. Jest to wygodne rozwiązanie w miejscach, gdzie potrzebujemy fizycznych przycisków, a nie ma możliwości doprowadzenia klasycznych włączników do sterownika.
Pilot Bluetooth może sterować dowolnym przekaźnikiem, dzięki czemu jednym przyciskiem można włączać oświetlenie, uruchamiać pompę, otwierać elektrozawór lub wywoływać inne funkcje skonfigurowane w systemie SUPLA.
Ze względu na wykorzystanie komunikacji Bluetooth zasięg pilotów jest mniejszy niż w przypadku urządzeń Wi-Fi, jednak w typowych zastosowaniach, takich jak sterowanie oświetleniem, podlewaniem czy urządzeniami w garażu lub kotłowni, jest on w pełni wystarczający.
ℹ️ Warto wiedzieć: sterownik nie posiada wejść do podłączenia klasycznych przycisków ściennych. Piloty Bluetooth stanowią prosty sposób na lokalne sterowanie przekaźnikami np. gdy nie mamy przy sobie telefonu.
Piloty Bluetooth współpracują bezpośrednio ze sterownikiem, dlatego podstawowe funkcje lokalnego sterowania pozostają dostępne nawet wtedy, gdy chwilowo nie ma połączenia z Internetem.
⚠️ Uwaga: jeżeli w trakcie działania sceny ręcznie wyłączysz przekaźnik pilotem Bluetooth, scena nie włączy go ponownie. Kolejne kroki sceny zostaną wykonane zgodnie z zaprogramowaną sekwencją, dlatego warto uwzględnić to podczas tworzenia automatyzacji.
Instrukcja dodawania pilotów Bluetooth
Szczegółowy opis parowania pilotów, przypisywania przycisków oraz dostępnych funkcji znajduje się w osobnym poradniku.
👉 Instrukcja dodawania pilotów Bluetooth (wkrótce)Jeden pilot może sterować wieloma przekaźnikami, a jeden przekaźnik może być obsługiwany przez kilka pilotów. Ułatwia to przygotowanie sterowania z kilku miejsc, na przykład przy wejściu do domu, w garażu i na tarasie.
