6-kanałowy sterownik przekaźnikowy WiFi SUPLA ESP32
Wszechstronny, 6-kanałowy przekaźnik WiFi z preinstalowanym polskim oprogramowaniem automatyki budynkowej SUPLA. Dzięki zastosowaniu styków beznapięciowych (NO/NC), obsłudze pilotów Bluetooth oraz elastycznym możliwościom zasilania, moduł stanowi idealne rozwiązanie do inteligentnego zarządzania domem, bramami wjazdowymi czy systemami nawadniania.
Najważniejsze cechy
- Gotowy do działania: Wgrane oprogramowanie SUPLA do bezproblemowej obsługi przez popularny system smart home.
- Styki beznapięciowe: Wyjścia COM/NO/NC pozwalające na bezpieczne sterowanie automatyką bramową i piecami.
- Obsługa pilotów Bluetooth: Kompatybilność z urządzeniami zgodnymi z eWeLink-Remote (np. S-Mate, R5).
- Dwie opcje zasilania: Port USB-C (5 V) lub złącza śrubowe dla napięć z zakresu 7-36 V DC.
- Wysoka wydajność i stabilność: Układ oparty na nowoczesnym mikrokontrolerze ESP32-S3.

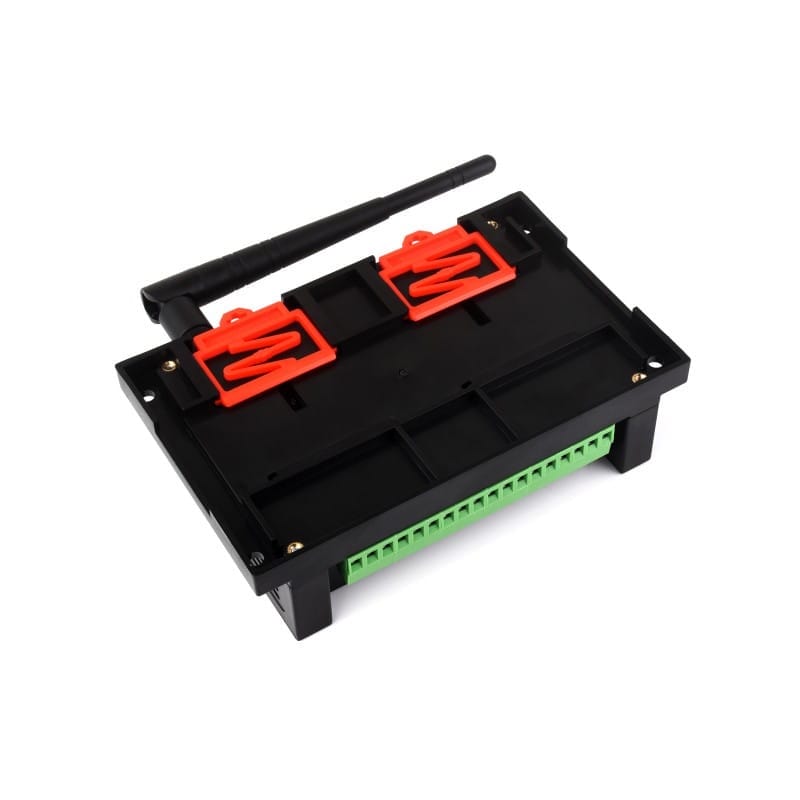

- Łatwy montaż: Obudowa fabrycznie przystosowana do instalacji na standardowej szynie DIN.
Praktyczne zastosowania w inteligentnym domu

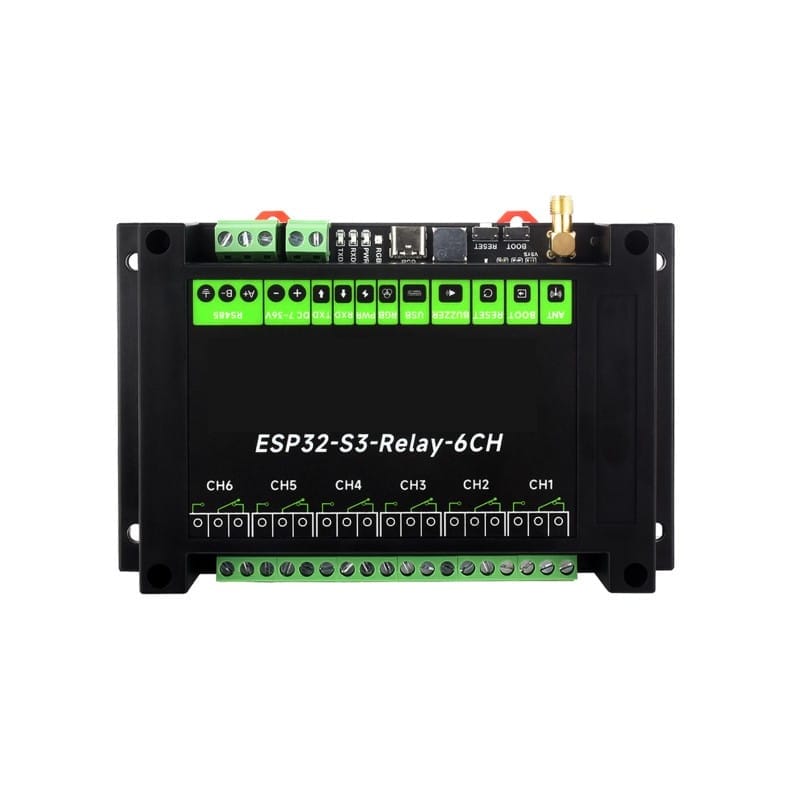

- Automatyzacja podlewania: Niezależne sterowanie wieloma zraszaczami i elektrozaworami w ogrodzie.
- Obsługa bram i garaży: Wykorzystanie styków beznapięciowych do podawania impulsu na centralę napędu.
- Kontrola dostępu: Sterowanie furtkami i aktywacja elektrozamków z poziomu aplikacji.

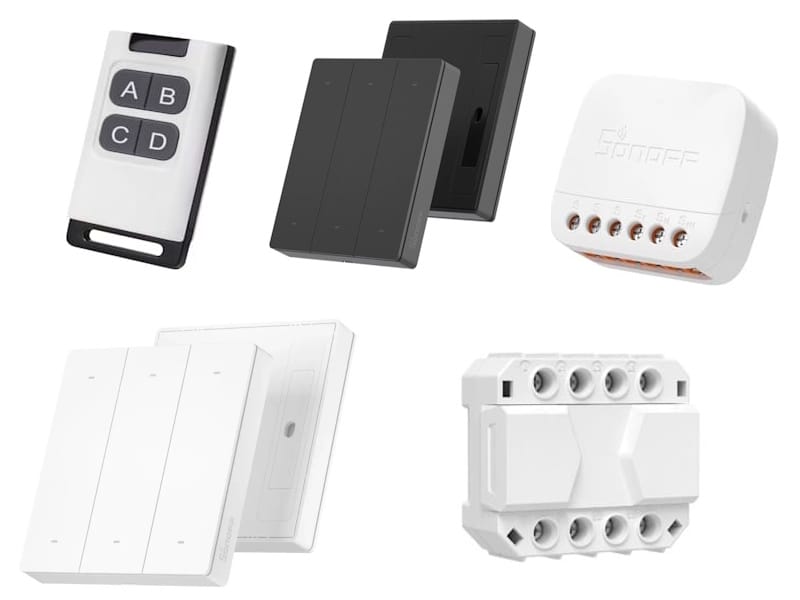

Współpraca z pilotami Bluetooth
Sterownik umożliwia lokalne sterowanie za pomocą pilotów Bluetooth zgodnych z systemem eWeLink-Remote (takich jak S-Mate, S-Mate2, R5, R5W). Do każdego z 6 przekaźników można przypisać maksymalnie 4 piloty. Parowanie odbywa się bezpośrednio poprzez wbudowany konfigurator dostępny pod adresem IP urządzenia (domyślnie 192.168.4.1). Zasięg działania wynosi około 20 metrów w terenie otwartym, natomiast wewnątrz budynków zazwyczaj pokonuje sygnał przez jedną ścianę.

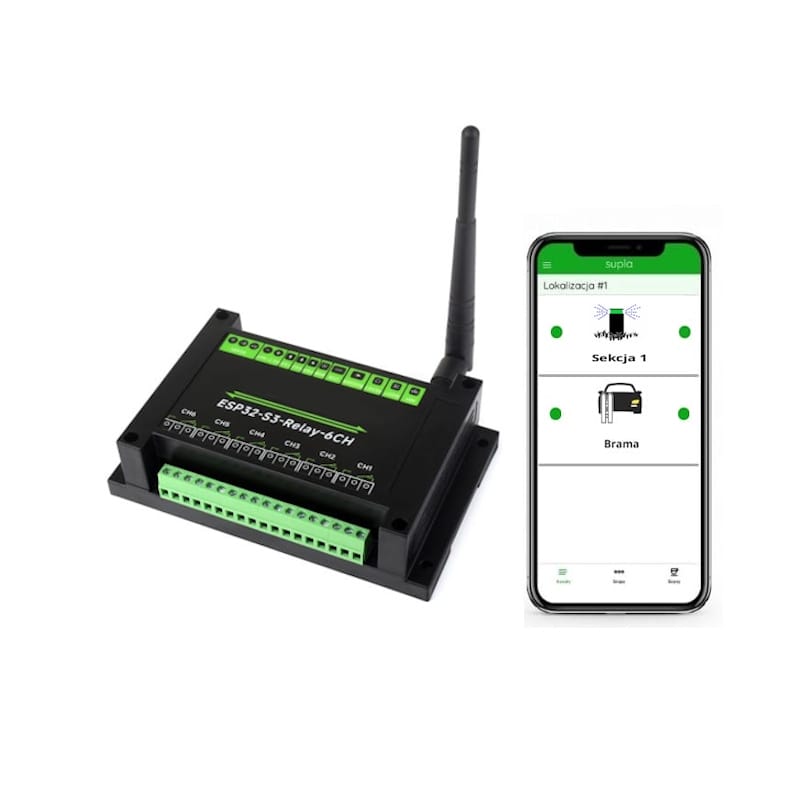

Konfiguracja w systemie SUPLA
Moduł pracuje pod kontrolą darmowego, otwartoźródłowego systemu SUPLA. Proces parowania jest niezwykle intuicyjny:
- Uruchom aplikację SUPLA na swoim smartfonie i wybierz opcję dodania nowego urządzenia.
- Postępuj zgodnie ze wskazówkami wyświetlanymi we wbudowanym kreatorze konfiguracji (nie zaleca się wpisywania danych ręcznie przez stronę 192.168.4.1).
- W przypadku zmiany sieci WiFi lub konieczności ponownego parowania, naciśnij i przytrzymaj przycisk na obudowie przez 5 sekund – szybkie miganie diody LED potwierdzi wejście w tryb parowania.
Bezpieczeństwo i zasady instalacji
- Prace instalacyjne powinny być wykonywane wyłącznie przez osoby z odpowiednimi kwalifikacjami, po uprzednim odłączeniu napięcia sieciowego.
- Nie przekraczaj maksymalnego dopuszczalnego obciążenia przekaźników (10 A).
- Urządzenie jest przeznaczone wyłącznie do bezpiecznej pracy wewnątrz pomieszczeń.

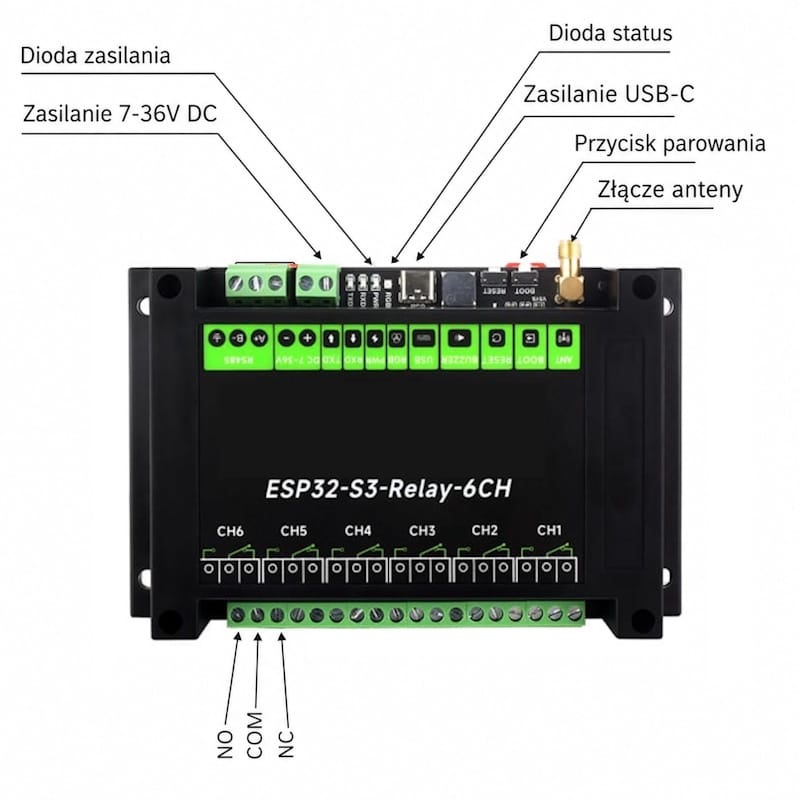

Opis wyprowadzeń
Specyfikacja techniczna
- Mikrokontroler: ESP32-S3
- Liczba kanałów: 6
- Typ styków: Beznapięciowe (COM, NO, NC)
- Obciążalność przekaźników: ≤10 A przy 250 V AC lub 30 V DC
- Zasilanie 1: USB-C (wymagane 5 V / min. 1 A)
- Zasilanie 2: Złącze śrubowe 7-36 V DC
- Łączność: WiFi + Bluetooth
- Wymiary: 145 × 90 × 30 mm

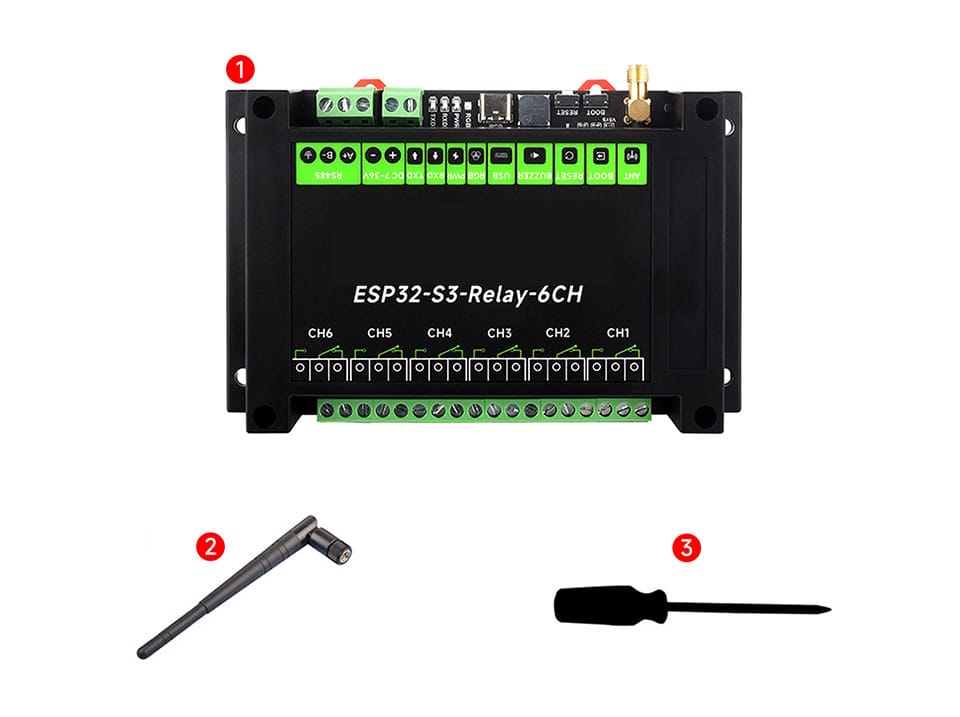

Zawartość zestawu
- 6-kanałowy przekaźnik WiFi z wgranym systemem SUPLA
- Zewnętrzna antena WiFi ze złączem SMA
- Śrubokręt montażowy
Uwaga: Zestaw nie zawiera zasilacza. Do poprawnego działania modułu wymagany jest zasilacz na złącze USB-C (5 V, 1 A) lub dowolne stabilizowane źródło napięcia stałego w zakresie 7-36 V DC.
