Instrukcja 8-kanałowego sterownika przekaźnikowego LAN / Wi-Fi z wgranym oprogramowaniem SUPLA – przekaźniki i sterowanie 4 roletami
8-kanałowy sterownik przeznaczony do montażu w rozdzielnicy na szynie DIN. Może pracować jako sterownik ośmiu niezależnych przekaźników beznapięciowych albo jako centralny sterownik czterech rolet. Urządzenie obsługuje Ethernet LAN, Wi-Fi, lokalne przyciski podłączone do wejść cyfrowych oraz piloty Bluetooth.
Pierwsza konfiguracja urządzenia w SUPLA
Jeżeli jest to Twoje pierwsze urządzenie w systemie SUPLA, przed rozpoczęciem konfiguracji warto zapoznać się z naszym ogólnym poradnikiem dodawania urządzeń.
👉 SUPLA – dodawanie urządzeń krok po kroku
Tryb konfiguracji: jeżeli sterownik nie znajduje się w trybie dodawania urządzenia, naciśnij i przytrzymaj przycisk BOOT przez około 5 sekund. Następnie uruchom w aplikacji SUPLA kreator dodawania nowego urządzenia.
1. Budowa sterownika, zasilanie i opis zacisków
Sterownik posiada 8 niezależnych przekaźników oznaczonych od CH1 do CH8. Każdy kanał wyposażony jest w trzy styki: COM, NO i NC. Są to styki beznapięciowe, dlatego mogą być wykorzystywane między innymi do sterowania oświetleniem, elektrozaworami, centralami bram, pompami oraz innymi urządzeniami.
Na górnej listwie znajdują się również wejścia cyfrowe do lokalnego sterowania, zaciski zasilania, port Ethernet RJ45, gniazdo USB-C oraz przycisk konfiguracji.
Najważniejsze elementy sterownika
| Element | Funkcja |
|---|---|
| CH1–CH8 | Osiem wyjść przekaźnikowych. W trybie przekaźnikowym każdy kanał może pracować niezależnie. |
| COM / NO / NC | Beznapięciowe styki każdego przekaźnika służące do przełączania zewnętrznych obwodów. |
| D11–D18 | Wejścia cyfrowe przeznaczone do lokalnego sterowania za pomocą przycisków lub łączników. |
| DGND | Wspólny zacisk dla wejść cyfrowych. Przyciski sterujące podłącza się pomiędzy DGND a odpowiednie wejście D11–D18. |
| USB-C | Zasilanie sterownika napięciem 5 V DC. Zalecane źródło o wydajności co najmniej 1 A. |
| Zasilanie 7–36 V DC | Alternatywne zasilanie napięciem stałym przez zaciski śrubowe. |
| RJ45 Ethernet | Przewodowe połączenie sterownika z siecią LAN. |
| ANT | Złącze zewnętrznej anteny Wi-Fi dostarczanej ze sterownikiem. |
| BOOT | Przycisk służący między innymi do uruchamiania trybu konfiguracji urządzenia. |
Jak podłączać przyciski do wejść D11–D18?
Lokalne przyciski sterujące podłączamy pomiędzy wspólny zacisk DGND a wybrane wejście cyfrowe, na przykład D11, D12, D13 itd. Naciśnięcie przycisku powoduje zwarcie odpowiedniego wejścia z DGND, co jest odczytywane przez sterownik.
⚠️ Bardzo ważne: wejścia D11–D18 są wejściami sygnałowymi. Nie wolno doprowadzać do nich napięcia 230 V ani żadnego innego zewnętrznego napięcia zasilającego. Przyciski należy podłączać wyłącznie pomiędzy odpowiednie wejście D11–D18 a zacisk wspólny DGND.
Co oznaczają zaciski COM, NO i NC?
| Zacisk | Opis |
|---|---|
| COM | Wspólny zacisk przekaźnika. Doprowadzany jest do niego przewód obwodu, który ma być przełączany. |
| NO | Styk normalnie otwarty. Po włączeniu przekaźnika zostaje połączony z zaciskiem COM. |
| NC | Styk normalnie zamknięty. Jest połączony z COM, gdy przekaźnik pozostaje wyłączony, i rozłącza się po jego uruchomieniu. |
Styki przekaźników są beznapięciowe. Oznacza to, że sterownik nie podaje własnego napięcia na zaciski COM, NO i NC. Przekaźnik działa jak sterowany elektrycznie przełącznik, a napięcie potrzebne do zasilania podłączonego urządzenia musi pochodzić z odpowiedniego zewnętrznego źródła.
⚠️ Zasilanie sterownika: urządzenie można zasilać przez USB-C napięciem 5 V DC lub przez zaciski śrubowe napięciem 7–36 V DC. Do wejścia zasilającego sterownik nie wolno podłączać napięcia przemiennego AC.
2. Połączenie z SUPLA przez Wi-Fi lub Ethernet LAN
Sterownik może komunikować się z systemem SUPLA bezprzewodowo przez Wi-Fi albo przewodowo przez sieć Ethernet. W instalacjach wykonywanych w rozdzielnicy możliwość wykorzystania przewodu LAN jest szczególnie praktyczna, ponieważ nie trzeba polegać wyłącznie na jakości zasięgu Wi-Fi wewnątrz szafy elektrycznej.
Praca przez Wi-Fi
Podczas standardowego dodawania urządzenia do SUPLA podaj nazwę oraz hasło swojej sieci Wi-Fi. Po zakończeniu konfiguracji sterownik będzie łączył się z siecią bezprzewodowo.
Praca wyłącznie przez Ethernet LAN
Jeżeli sterownik ma korzystać wyłącznie z przewodowego połączenia Ethernet, podczas konfiguracji w aplikacji SUPLA wpisz następujące dane sieci Wi-Fi:
Nazwa sieci Wi-Fi: LAN
Hasło: LAN
Po zapisaniu takiej konfiguracji urządzenie będzie korzystało z przewodowego połączenia Ethernet.
LAN ma pierwszeństwo: jeżeli w sterowniku zapisane są prawidłowe dane sieci Wi-Fi, ale jednocześnie zostanie podłączony aktywny przewód Ethernet, urządzenie automatycznie skorzysta z połączenia LAN.
3. Tryb pracy – 8 przekaźników lub sterownik 4 rolet
Sterownik posiada dwa niezależne tryby pracy. Domyślnie urządzenie wysyłane jest w konfiguracji 8 niezależnych przekaźników. Można jednak przełączyć je w tryb centralnego sterownika 4 rolet obsługiwanych przez system SUPLA.
Każdy z kanałów CH1–CH8 pracuje jako niezależny przekaźnik i może sterować osobnym obwodem.
Osiem przekaźników pracuje parami i tworzy cztery niezależne kanały sterowania silnikami rolet.
⚠️ Tryb pracy dotyczy całego urządzenia. Nie ma możliwości ustawienia konfiguracji mieszanej, na przykład dwóch rolet i czterech niezależnych przekaźników. Sterownik pracuje albo jako 8 niezależnych przekaźników, albo jako sterownik 4 rolet.
Jak zmienić tryb pracy sterownika?
- Wprowadź sterownik w tryb konfiguracji poprzez przytrzymanie przycisku boot przez 5s.
- Połącz się z siecią wifi SUPLA...xx.
- Uruchom przeglądarkę internetową i wpisz adres 192.168.4.1.
- Otwórzy sie strona konfiguracyjna urządzenia.
- Odszukaj sekcję „Tryb pracy”.
- Kliknij przycisk zmiany trybu pracy.
- Sterownik zapisze nową konfigurację i automatycznie uruchomi się ponownie.
- Po restarcie urządzenie będzie pracowało w wybranym trybie.
⚠️ Ważne po zmianie trybu: jeżeli sterownik był wcześniej dodany do systemu SUPLA, po zmianie trybu pracy należy dodać go do SUPLA ponownie. Proces wykonujemy tak samo jak podczas dodawania nowego urządzenia.
Planujesz wykorzystać sterownik do rolet? Najlepiej wybrać właściwy tryb pracy przed wykonywaniem dalszej konfiguracji kanałów w SUPLA. W kolejnej części instrukcji pokażemy sposób podłączenia silników, lokalnych przycisków, sterowanie pilotami Bluetooth oraz kalibrację czasu otwierania i zamykania rolet w SUPLA Cloud.
4. Sterowanie 4 roletami z SUPLA – centralny sterownik rolet na szynę DIN
Po przełączeniu urządzenia w tryb roletowy sterownik zmienia sposób działania wyjść i może obsługiwać 4 niezależne rolety elektryczne. Osiem przekaźników pracuje wtedy parami – każda roleta wykorzystuje osobne wyjście odpowiedzialne za ruch w górę oraz osobne wyjście odpowiedzialne za ruch w dół.
Takie rozwiązanie szczególnie dobrze sprawdza się w instalacjach, w których przewody silników rolet oraz przewody przycisków sterujących są sprowadzone do jednej rozdzielnicy. Sterownik montowany na szynie DIN pozwala umieścić automatykę czterech rolet w jednym miejscu, bez konieczności montowania osobnego modułu SUPLA przy każdym napędzie.
Rolety mogą być sterowane z aplikacji SUPLA, za pomocą lokalnych przycisków przewodowych, pilotów Bluetooth, a także przez harmonogramy, sceny i pozostałe funkcje automatyzacji dostępne w systemie SUPLA.
Warto wiedzieć: w trybie roletowym całe urządzenie pracuje jako sterownik 4 rolet. Nie można skonfigurować części kanałów jako rolet, a pozostałych jako niezależnych przekaźników. Jeżeli potrzebujesz ośmiu niezależnych wyjść, należy pozostawić sterownik w standardowym trybie przekaźnikowym.

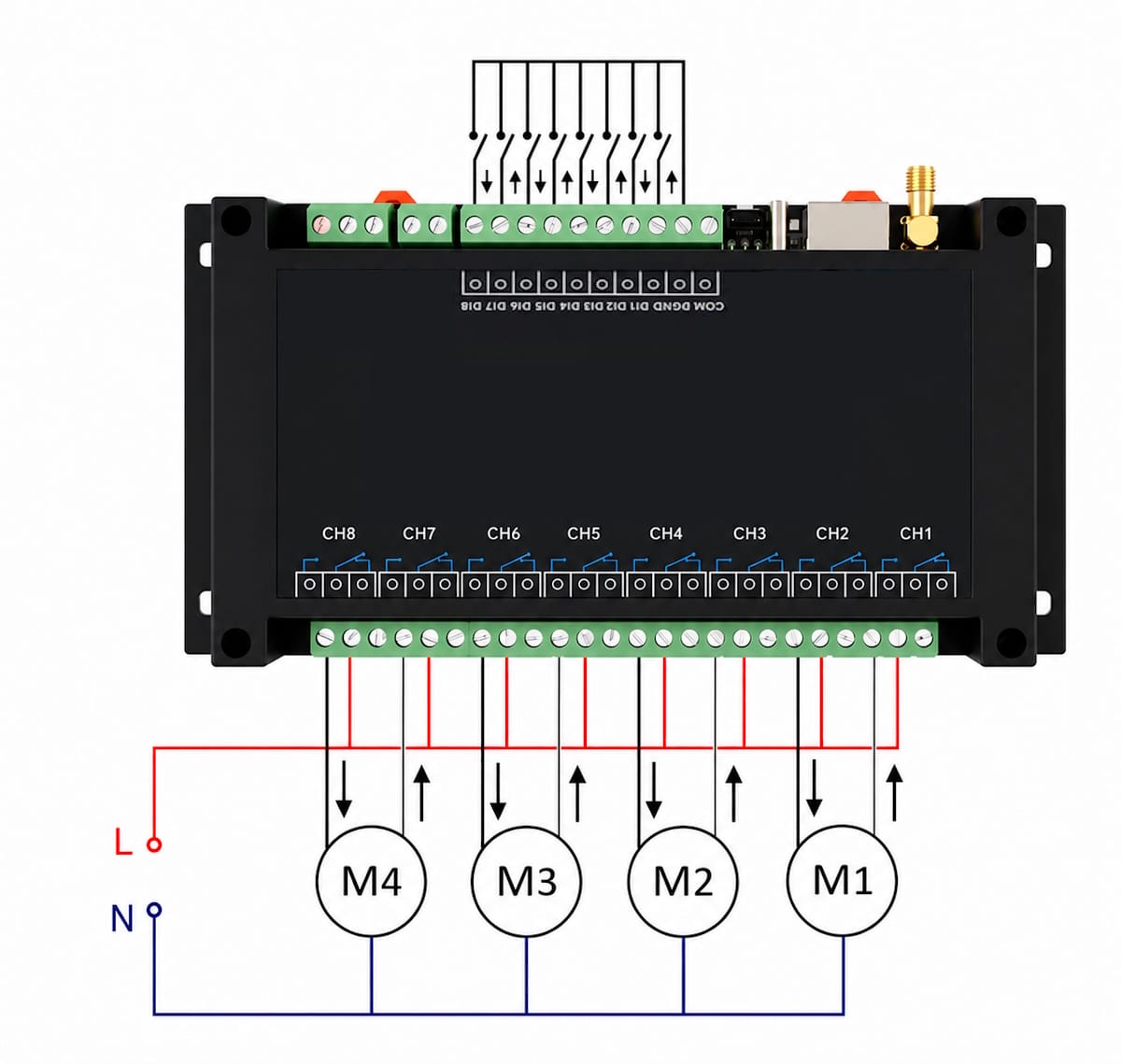

Jak działa sterowanie silnikiem rolety?
Typowy przewodowy silnik rolety posiada osobne przewody sterujące kierunkiem ruchu. Podanie napięcia na jeden z nich powoduje ruch rolety w górę, natomiast podanie napięcia na drugi powoduje ruch w dół.
W trybie roletowym sterownik traktuje dwa odpowiednie przekaźniki jako jeden kanał rolety. Użytkownik nie steruje więc z poziomu SUPLA dwoma osobnymi przekaźnikami – w aplikacji otrzymuje normalne sterowanie roletą, umożliwiające jej otwieranie, zamykanie i zatrzymywanie.
⚠️ Ważne: silniki rolet najczęściej pracują z napięciem 230 V AC. Podłączenie napędów powinno zostać wykonane zgodnie ze schematem instalacji oraz dokumentacją silnika. Prace przy napięciu sieciowym należy wykonywać wyłącznie po odłączeniu zasilania, a wykonanie i sprawdzenie instalacji powinno zostać powierzone osobie posiadającej odpowiednie kwalifikacje.
Lokalne sterowanie roletami za pomocą przycisków
Sterownik posiada wejścia cyfrowe, które umożliwiają podłączenie lokalnych przycisków do obsługi rolet. Każda roleta wykorzystuje dwa wejścia – jedno odpowiedzialne za kierunek GÓRA, a drugie za kierunek DÓŁ.
Przyciski podłączamy pomiędzy wspólny zacisk DGND oraz odpowiednie wejścia sterownika D11–D18. Dla kolejnych rolet wykorzystywane są kolejne pary wejść, na przykład D11/D12, następnie D13/D14 itd.
DGND → przycisk DÓŁ → D12
Przykład pokazuje zasadę podłączenia dwóch wejść sterujących jedną roletą.
⚠️ Bardzo ważne – wejścia D11–D18 nie są wejściami 230 V. Przyciski sterujące należy podłączać wyłącznie pomiędzy zacisk DGND a odpowiednie wejście cyfrowe. Nie wolno podawać napięcia 230 V na D11, D12 ani żadne z pozostałych wejść D. Są to wejścia sygnałowe sterownika. Podłączenie do nich napięcia sieciowego może doprowadzić do uszkodzenia urządzenia i stworzyć zagrożenie porażeniem elektrycznym.
Jak działają przyciski roletowe?
Sterowanie z wejść lokalnych działa w prosty i intuicyjny sposób. Roleta porusza się tylko przez czas, przez który przytrzymywany jest odpowiedni przycisk.
| Czynność | Zachowanie rolety |
|---|---|
| Przytrzymujesz GÓRA | Roleta porusza się w kierunku otwierania. |
| Puszczasz GÓRA | Roleta zatrzymuje się. |
| Przytrzymujesz DÓŁ | Roleta porusza się w kierunku zamykania. |
| Puszczasz DÓŁ | Roleta zatrzymuje się. |
Praktyczne zastosowanie: przyciski mogą zostać zamontowane w standardowych miejscach przy oknach, natomiast sam sterownik pozostaje w rozdzielnicy. Użytkownik zachowuje klasyczne lokalne sterowanie roletą, a jednocześnie otrzymuje możliwość obsługi z SUPLA i wykorzystania automatyzacji.
Sterowanie roletami z aplikacji SUPLA
Po dodaniu sterownika pracującego w trybie roletowym do systemu SUPLA każda z czterech rolet widoczna jest jako osobny kanał. Z poziomu aplikacji można rozpocząć otwieranie lub zamykanie rolety, zatrzymać jej ruch oraz – po prawidłowej kalibracji – sterować jej pozycją.
Po skonfigurowaniu czasów pracy sterownik może obliczać położenie rolety na podstawie czasu ruchu. Pozwala to ustawić roletę nie tylko całkowicie otwartą lub zamkniętą, ale również pozostawić ją w wybranej pozycji pośredniej.
Kalibracja rolet w SUPLA Cloud
Aby sterownik mógł prawidłowo określać położenie rolety, należy przeprowadzić jej konfigurację w panelu SUPLA Cloud. W przypadku tego sterownika polega ona na podaniu czasu potrzebnego na pełne otwarcie oraz pełne zamknięcie każdej rolety.
Czasy warto zmierzyć osobno. Silnik nie zawsze potrzebuje dokładnie tyle samo czasu na otwieranie i zamykanie rolety.
- Zaloguj się na swoje konto na stronie cloud.supla.org.
- Odszukaj dodany sterownik oraz kanał rolety, który chcesz skonfigurować.
- Zmierz czas potrzebny na pełny przejazd rolety od pozycji całkowicie zamkniętej do całkowicie otwartej.
- Zmierz osobno czas potrzebny na pełne zamknięcie rolety.
- W ustawieniach kanału wpisz odpowiednio całkowity czas otwierania oraz całkowity czas zamykania.
- Zapisz ustawienia.
- Wykonaj pełne otwarcie lub zamknięcie rolety, aby sterownik mógł zsynchronizować rzeczywistą pozycję napędu ze stanem pokazywanym w SUPLA.
Przykład: jeżeli pełne otwarcie rolety trwa 21 sekund, a pełne zamknięcie 19 sekund, w SUPLA Cloud należy wpisać oba czasy osobno. Sterownik wykorzystuje te wartości do obliczania aktualnej pozycji rolety.
Jeżeli pozycja procentowa nie odpowiada rzeczywistemu położeniu rolety: sprawdź ponownie czas pełnego otwierania i zamykania. Nawet niewielka różnica może po kilku ruchach powodować rozbieżność pomiędzy pozycją pokazywaną w aplikacji a rzeczywistym położeniem rolety.
Lokalne sterowanie roletami pilotami Bluetooth
Oprócz przycisków przewodowych rolety mogą być obsługiwane lokalnie za pomocą kompatybilnych pilotów Bluetooth współpracujących ze sterownikiem. Jest to wygodne rozwiązanie w miejscach, w których chcemy dodać dodatkowy punkt sterowania bez prowadzenia kolejnych przewodów do rozdzielnicy.
Przycisk pilota można wykorzystać do sterowania odpowiednią roletą, co pozwala korzystać z niej bez sięgania po telefon. Sterowanie Bluetooth może więc uzupełniać klasyczne przyciski ścienne oraz obsługę z aplikacji SUPLA.
- aplikacja SUPLA – sterowanie z telefonu lub tabletu,
- przyciski podłączone do D11–D18 – klasyczne lokalne sterowanie przy oknie,
- pilot Bluetooth – dodatkowe bezprzewodowe sterowanie lokalne,
- harmonogramy i sceny SUPLA – automatyczne sterowanie o określonych porach lub w przygotowanych sekwencjach.
Kiedy warto zastosować centralny sterownik rolet SUPLA na szynę DIN?
Centralny sterownik rolet jest szczególnie wygodny podczas wykonywania nowej instalacji elektrycznej lub modernizacji budynku, gdy przewody napędów rolet można doprowadzić bezpośrednio do rozdzielnicy.
Zamiast instalować cztery oddzielne moduły przy poszczególnych oknach, sterowanie można umieścić w jednym urządzeniu na szynie DIN. Ułatwia to uporządkowanie instalacji, dostęp serwisowy oraz późniejszą rozbudowę automatyki.
Połączenie 4-kanałowego sterowania roletami, SUPLA, Ethernet LAN, Wi-Fi, wejść do lokalnych przycisków oraz obsługi pilotów Bluetooth sprawia, że urządzenie dobrze nadaje się do centralnych instalacji rolet wykonywanych w rozdzielnicy domu, mieszkania lub niewielkiego obiektu użytkowego.
5. Sterowanie 8 obwodami oświetlenia 230 V
W standardowym trybie pracy sterownik udostępnia 8 niezależnych przekaźników. Każdy kanał może sterować osobnym obwodem oświetlenia, dlatego jedno urządzenie może obsługiwać na przykład lampy w ogrodzie, na tarasie, podjeździe, w garażu lub w pomieszczeniach gospodarczych.
Przy typowym sterowaniu oświetleniem wykorzystywane są zaciski COM oraz NO. Przewód fazowy L doprowadzany jest do COM, natomiast z zacisku NO prowadzimy przewód do lampy. Przewód neutralny N łączy się bezpośrednio z odbiornikiem.
Po włączeniu kanału w SUPLA przekaźnik zwiera COM z NO i zamyka obwód zasilający lampę.
Wspólne zasilanie obwodów: jeżeli wszystkie lampy są zasilane z tego samego obwodu i tej samej fazy, zaciski COM poszczególnych przekaźników mogą zostać odpowiednio połączone wspólnym przewodem. Nie należy łączyć ze sobą zacisków COM należących do obwodów zasilanych z różnych źródeł lub różnych napięć.
⚠️ Obciążalność przekaźników: maksymalna obciążalność pojedynczego styku wynosi do 10 A przy 250 V AC lub 30 V DC. Przy odbiornikach o dużym prądzie rozruchowym, takich jak silniki, pompy lub większe zasilacze, należy uwzględnić charakter obciążenia i w razie potrzeby zastosować dodatkowy stycznik.
⚠️ Bezpieczeństwo: prace przy napięciu 230 V należy wykonywać wyłącznie po odłączeniu zasilania. Montaż i sprawdzenie instalacji powinny zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje.
6. Sterownik nawadniania SUPLA – do 8 sekcji podlewania
Osiem niezależnych przekaźników pozwala wykorzystać urządzenie jako rozbudowany sterownik nawadniania ogrodu z SUPLA. Każdy kanał może obsługiwać osobny elektrozawór, czyli niezależną sekcję podlewania.
Taki układ może sterować na przykład trawnikiem przed domem, trawnikiem za domem, rabatami, żywopłotem, linią kroplującą, szklarnią lub innymi strefami instalacji ogrodowej.

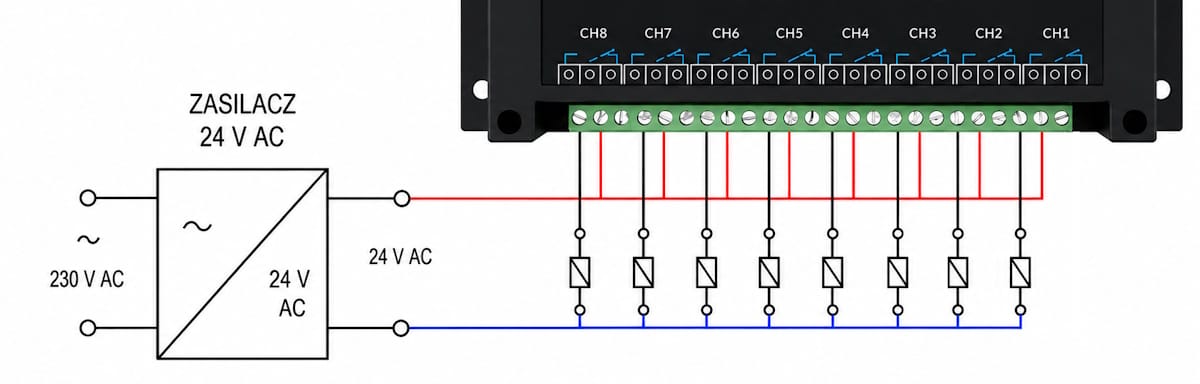

Podłączenie elektrozaworów 24 V AC
Popularne elektrozawory stosowane w systemach nawadniania często zasilane są napięciem 24 V AC. Sterownik nie wytwarza tego napięcia – jego beznapięciowe przekaźniki jedynie przełączają zasilanie dostarczone z zewnętrznego transformatora.
Jeden przewód transformatora 24 V AC można doprowadzić do zacisków COM przekaźników. Z poszczególnych zacisków NO prowadzone są przewody do kolejnych elektrozaworów, natomiast ich pozostałe przewody łączą się ze wspólnym drugim wyjściem transformatora.
Dlaczego używamy NO? Przy wyłączonym przekaźniku elektrozawór pozostaje bez napięcia i jest zamknięty. Po uruchomieniu odpowiedniej sekcji przekaźnik zwiera COM z NO i zasila zawór.
⚠️ Ważne: napięcia 24 V AC używanego do elektrozaworów nie wolno podłączać do wejścia zasilającego sam sterownik. Moduł wymaga napięcia stałego 5 V przez USB-C lub 7–36 V DC przez odpowiednie zaciski zasilające.
Dobór transformatora: wydajność źródła 24 V AC należy dobrać do liczby elektrozaworów, które mogą zostać uruchomione jednocześnie, oraz do poboru prądu podanego przez producenta zaworów.
7. Sterowanie bramą, furtką i centralą napędu
Beznapięciowe styki COM i NO mogą zostać wykorzystane również do sterowania centralami bram, drzwi garażowych, furtek oraz innymi urządzeniami posiadającymi wejście przeznaczone do podłączenia zewnętrznego przycisku.
W takim zastosowaniu przekaźnik nie zasila napędu. Jego zadaniem jest jedynie krótkotrwałe zwarcie dwóch zacisków wejściowych centrali – podobnie jak robi to klasyczny przycisk ścienny.
NO sterownika → wejście START / STEP / PB centrali
Nazwy wejść różnią się w zależności od producenta napędu. Przed wykonaniem połączenia należy sprawdzić dokumentację centrali i odnaleźć zaciski przeznaczone do podłączenia przycisku impulsowego.
Konfiguracja w SUPLA: dla bramy lub furtki warto ustawić funkcję impulsową, aby przekaźnik został automatycznie wyłączony po krótkim czasie, na przykład po około jednej sekundzie. Sterownik zachowuje się wtedy podobnie do chwilowego naciśnięcia przycisku.
⚠️ Uwaga: nie należy zakładać, że każde wejście centrali bramy działa w ten sam sposób. Przed podłączeniem zawsze sprawdź instrukcję konkretnego napędu. Do wejścia przeznaczonego dla styku bezpotencjałowego nie należy podawać zewnętrznego napięcia.
8. Zmiana nazw kanałów, funkcji i ikon w SUPLA Cloud
Przy ośmiu kanałach warto od razu nadać każdemu przekaźnikowi czytelną nazwę. Ułatwia to późniejsze sterowanie z aplikacji, tworzenie scen oraz konfigurację harmonogramów.
Zaloguj się na swoje konto pod adresem cloud.supla.org, odszukaj sterownik i otwórz konfigurację wybranego kanału.
Nazwa kanału
Najlepiej stosować krótkie nazwy odpowiadające rzeczywistemu zastosowaniu danego wyjścia, na przykład:
- Lampa ogród
- Lampa taras
- Brama
- Furtka
- Trawnik
- Rabaty
- Pompa
- Zawór główny
Funkcja kanału
Funkcję przekaźnika należy dobrać do sposobu jego wykorzystania. Do oświetlenia, elektrozaworów lub urządzeń pracujących przez dłuższy czas odpowiedni będzie zwykły włącznik. W przypadku bramy lub furtki lepiej zastosować funkcję impulsową.
| Zastosowanie | Sposób pracy |
|---|---|
| Oświetlenie | Włącz / wyłącz |
| Elektrozawór | Włącz / wyłącz |
| Pompa | Włącz / wyłącz, z uwzględnieniem obciążenia |
| Brama / furtka | Krótki impuls |
Ikony
Dobrze dobrana ikona pozwala szybko rozpoznać funkcję kanału na ekranie aplikacji. Jest to szczególnie wygodne przy sterowniku obsługującym osiem różnych obwodów.
Dobra praktyka: nazwij wszystkie kanały przed rozpoczęciem tworzenia scen i harmonogramów. Przy rozbudowanej konfiguracji znacznie łatwiej wybrać „Rabaty” lub „Lampa taras” niż kilka kanałów opisanych taką samą nazwą domyślną.
9. Harmonogramy, sceny i automatyzacja w SUPLA
Każdy kanał sterownika może być wykorzystywany w harmonogramach i scenach SUPLA. Pozwala to automatycznie sterować oświetleniem, nawadnianiem, pompą, roletami lub innymi urządzeniami bez konieczności każdorazowego uruchamiania ich z telefonu.
Harmonogramy
Harmonogram sprawdzi się, gdy dana czynność ma być wykonywana regularnie o określonej porze. Można na przykład codziennie włączać oświetlenie wieczorem albo uruchamiać wybraną sekcję podlewania rano.
Sceny
Scena pozwala połączyć wiele operacji w jedną sekwencję. Jest szczególnie przydatna w instalacji nawadniania, gdzie kolejne sekcje powinny uruchamiać się jedna po drugiej.
2. Otwórz zawór „Rabaty”
3. Odczekaj 10 minut
4. Zamknij zawór „Rabaty”
5. Otwórz zawór „Trawnik”
6. Odczekaj 15 minut
7. Zamknij zawór „Trawnik”
8. Wyłącz pompę
W podobny sposób można przygotować scenę typu „Wyjście z domu”, która wyłączy wybrane oświetlenie i zamknie rolety, albo scenę wieczorną sterującą kilkoma urządzeniami jednocześnie.
Praktyczna wskazówka: jeżeli pompa zasila kilka sekcji nawadniania, warto uruchamiać ją przed otwarciem pierwszego zaworu i wyłączać dopiero po zamknięciu ostatniej sekcji.
10. Lokalne sterowanie pilotami Bluetooth
Sterownik obsługuje piloty i nadajniki zgodne z systemem eWeLink-Remote, między innymi S-Mate, S-Mate2, R5 i R5W. Pozwalają one dodać lokalne sterowanie bez konieczności prowadzenia dodatkowych przewodów do sterownika.
W trybie 8 przekaźników pilot może służyć na przykład do włączania lamp, otwierania furtki, uruchamiania pompy lub sterowania innym wybranym kanałem. W trybie roletowym pilot może stanowić dodatkowy lokalny sposób obsługi rolet.
Do każdego przekaźnika można przypisać maksymalnie 4 piloty. Deklarowany zasięg komunikacji wynosi około 20 metrów w otwartej przestrzeni; ściany, rozdzielnica i inne przeszkody mogą zmniejszać rzeczywisty zasięg.
Kiedy przydaje się pilot? Na przykład przy bramie garażowej, oświetleniu tarasu, podlewaniu lub roletach – wszędzie tam, gdzie chcemy mieć pod ręką fizyczny przycisk, ale nie ma potrzeby lub możliwości prowadzenia dodatkowego przewodu.
Szczegółowe parowanie pilotów i przypisywanie przycisków można opisać w osobnym poradniku.
Instrukcja pilotów Bluetooth – wkrótce12. Podsumowanie
8-kanałowy sterownik LAN / Wi-Fi z SUPLA może pracować w dwóch wyraźnie różnych konfiguracjach: jako 8 niezależnych przekaźników albo jako centralny sterownik 4 rolet. Tryb należy wybrać dla całego urządzenia.
W trybie przekaźnikowym urządzenie sprawdzi się między innymi przy sterowaniu oświetleniem, nawadnianiem, bramami, furtkami, elektrozaworami i innymi elementami automatyki. Tryb roletowy pozwala natomiast zbudować centralne sterowanie czterema napędami rolet z poziomu SUPLA, przycisków lokalnych i pilotów Bluetooth.
Połączenie Ethernet LAN, Wi-Fi, ośmiu wejść lokalnych, beznapięciowych wyjść przekaźnikowych oraz montażu w rozdzielnicy sprawia, że sterownik może być wykorzystany zarówno w prostych instalacjach, jak i bardziej rozbudowanej automatyce domu lub ogrodu.
Jedno urządzenie do centralnego sterowania 8 niezależnymi obwodami lub 4 roletami. Sterownik oferuje beznapięciowe styki COM/NO/NC, Ethernet LAN, Wi-Fi, wejścia do lokalnych przycisków oraz obsługę pilotów Bluetooth.
Urządzenie dostarczane jest z wgranym oprogramowaniem SUPLA i jest przystosowane do montażu w rozdzielnicy na szynie DIN.
