8-kanałowy sterownik przekaźników LAN WiFi styki beznapięciowe wgrana SUPLA

8-kanałowy sterownik przekaźnikowy LAN Ethernet + WiFi z oprogramowaniem SUPLA

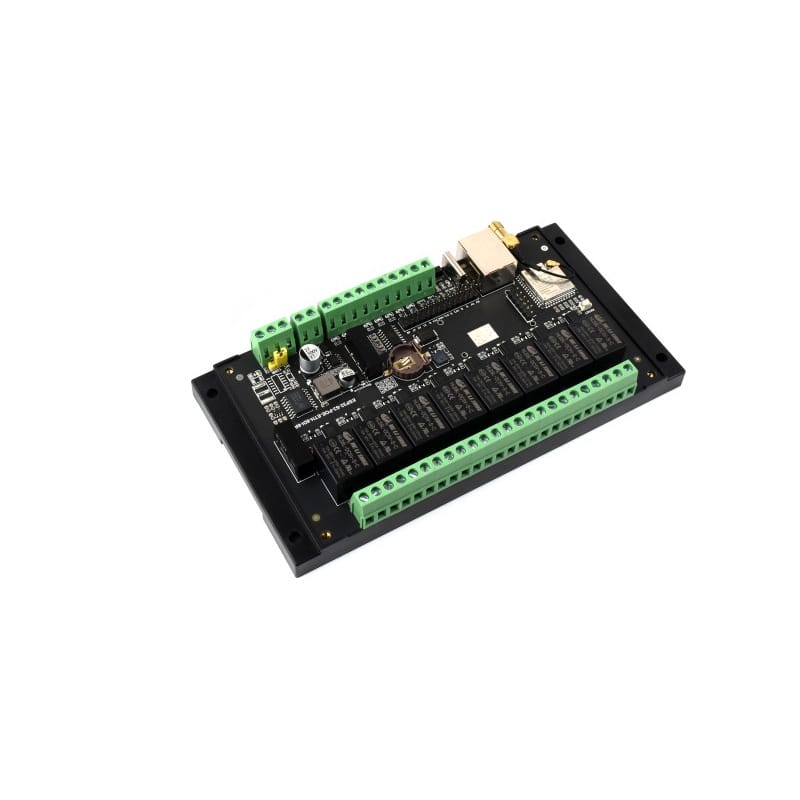

8-kanałowy sterownik przekaźnikowy z łącznością LAN Ethernet, WiFi i Bluetooth, wgranym oprogramowaniem SUPLA oraz beznapięciowymi stykami COM/NO/NC. Moduł oparty na ESP32-S3 ma 8 wejść sterujących, obsługuje do 4 rolet lub 8 niezależnych obwodów i może być zasilany przez USB-C 5 V albo napięciem 7-36 V DC.

Najważniejsze cechy:

Praktyczne zastosowania

Sterownik umożliwia niezależne sterowanie wieloma obwodami z aplikacji SUPLA, wejść lokalnych oraz kompatybilnych pilotów Bluetooth.

• Nawadnianie ogrodu: sterowanie nawet 8 niezależnymi elektrozaworami lub sekcjami podlewania.
• Bramy i garaże: podawanie impulsu sterującego na wejście centrali napędu za pomocą styków beznapięciowych.
• Rolety elektryczne: centralne sterowanie maksymalnie 4 roletami z jednego modułu.
• Kontrola dostępu: sterowanie furtkami, elektrozaczepami i innymi urządzeniami wyposażonymi w wejście sterujące.
• Automatyka budynkowa: sterowanie oświetleniem oraz innymi obwodami zgodnymi z parametrami przekaźników.

Sterowanie 4 roletami z poziomu SUPLA

Sterownik może pracować jako moduł 8 niezależnych przekaźników lub jako centralny sterownik 4 rolet elektrycznych. W trybie roletowym osiem wyjść przekaźnikowych pracuje parami, tworząc cztery niezależne kanały sterowania kierunkiem góra/dół.

Rozwiązanie jest przeznaczone szczególnie do instalacji, w których przewody silników rolet oraz lokalnych przycisków zostały doprowadzone do rozdzielnicy. Jeden moduł zamontowany na szynie DIN może wtedy obsługiwać cztery rolety z aplikacji SUPLA, przycisków ściennych oraz kompatybilnych pilotów Bluetooth.

• 4 niezależne rolety: osiem przekaźników pracujących w czterech parach góra/dół.
• Sterowanie z aplikacji SUPLA: otwieranie, zamykanie i zatrzymywanie rolet.
• Sterowanie pozycją: dostępne po prawidłowym skonfigurowaniu i skalibrowaniu rolety.
• Lokalne przyciski: obsługa za pomocą wejść cyfrowych D11-D18.
• Piloty Bluetooth: możliwość lokalnej obsługi za pomocą kompatybilnych urządzeń eWeLink-Remote.

Lokalne sterowanie roletami przyciskami

Do lokalnej obsługi rolet można wykorzystać klasyczne przyciski sterujące podłączone pomiędzy wspólny zacisk DGND a odpowiednie wejścia cyfrowe D11-D18. Każda roleta wykorzystuje dwa wejścia: jedno dla kierunku otwierania i jedno dla kierunku zamykania.

Sterowanie działa w trybie chwilowym: roleta porusza się przez czas przytrzymywania przycisku, a po jego zwolnieniu zostaje zatrzymana.

• Przytrzymanie GÓRA: roleta otwiera się.
• Zwolnienie przycisku GÓRA: roleta zatrzymuje się.
• Przytrzymanie DÓŁ: roleta zamyka się.
• Zwolnienie przycisku DÓŁ: roleta zatrzymuje się.

Sterownik nawadniania SUPLA – do 8 sekcji podlewania

Osiem niezależnych przekaźników pozwala wykorzystać urządzenie jako rozbudowany sterownik nawadniania ogrodu współpracujący z SUPLA. Każdy kanał może obsługiwać osobny elektrozawór, a tym samym niezależną sekcję instalacji podlewania.

Poszczególne kanały mogą sterować przykładowo podlewaniem trawnika, rabat, żywopłotu, linii kroplującej, szklarni lub innych wydzielonych stref ogrodu.

Podłączenie elektrozaworów 24 V AC

Elektrozawory stosowane w instalacjach nawadniania są często zasilane napięciem 24 V AC. Sterownik nie wytwarza tego napięcia – beznapięciowe styki przekaźników służą wyłącznie do przełączania zasilania dostarczonego z zewnętrznego transformatora.

Jeden przewód transformatora 24 V AC można doprowadzić do zacisków COM przekaźników. Z poszczególnych zacisków NO prowadzone są przewody do kolejnych elektrozaworów, natomiast pozostałe przewody zaworów łączy się ze wspólnym drugim wyjściem transformatora.

Opis wyprowadzeń

Moduł udostępnia osiem wyjść przekaźnikowych COM/NO/NC, osiem wejść cyfrowych do sterowania lokalnego oraz złącza zasilania. Rozmieszczenie poszczególnych wyprowadzeń przedstawiono na grafice poniżej.

Przykład podłączenia

Poniżej przedstawiono przykładowy sposób podłączenia sterownika. Wyjścia przekaźnikowe można wykorzystać między innymi do sterowania elektrozaworami instalacji podlewania, oświetleniem, napędami bram oraz innymi urządzeniami zgodnymi z parametrami styków przekaźników.

Współpraca z pilotami Bluetooth eWeLink-Remote

Sterownik umożliwia lokalne sterowanie za pomocą urządzeń Bluetooth zgodnych z systemem eWeLink-Remote, takich jak S-Mate, S-Mate2, R5 i R5W. Do każdego z 8 przekaźników można przypisać maksymalnie 4 kompatybilne piloty.

Deklarowany zasięg komunikacji wynosi około 20 m w otwartej przestrzeni. W budynkach rzeczywisty zasięg zależy od konstrukcji ścian, zakłóceń radiowych oraz miejsca montażu sterownika i pilota.

Konfiguracja w systemie SUPLA

Moduł pracuje z systemem SUPLA, a jego dodawanie i konfiguracja odbywają się z poziomu aplikacji mobilnej.

1. Uruchom aplikację SUPLA na smartfonie i wybierz opcję dodania nowego urządzenia.
2. Postępuj zgodnie z instrukcjami wyświetlanymi przez kreator konfiguracji.
3. W przypadku zmiany sieci WiFi lub konieczności ponownego uruchomienia trybu konfiguracji naciśnij i przytrzymaj przycisk BOOT na obudowie przez około 5 sekund.

Praca przez LAN Ethernet lub WiFi

Jeżeli urządzenie ma korzystać wyłącznie z przewodowego połączenia Ethernet, podczas konfiguracji w aplikacji SUPLA w polu nazwy sieci WiFi oraz hasła należy wpisać LAN. W tym trybie sterownik korzysta z połączenia przewodowego.

Jeżeli skonfigurowano sieć WiFi, a urządzenie wykryje aktywne połączenie Ethernet, komunikacja zostanie przełączona na sieć przewodową. Połączenie Ethernet ma pierwszeństwo przed WiFi.

Bezpieczeństwo i zasady instalacji

• Prace przy instalacji elektrycznej powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
• Przed montażem lub zmianą połączeń należy odłączyć napięcie instalacji.
• Nie należy przekraczać maksymalnego dopuszczalnego obciążenia styków przekaźników.
• Przy sterowaniu urządzeniami zasilanymi z sieci 230 V należy zachować wymagane zasady ochrony przeciwporażeniowej.
• Urządzenie jest przeznaczone do pracy wewnątrz pomieszczeń.
