L76K GPS HAT pro Raspberry Pi - Multi-GNSS GPS/BeiDou/GLONASS/QZSS
Vícesystémový GNSS polohovací modul ve formě HAT nástavce, podporující systémy GPS, BeiDou (BDS), GLONASS a QZSS. Je vybaven nízkošumovým zesilovačem LNA a SAW filtrem, zajišťuje rychlé, přesné a stabilní určování souřadnic pro platformy Raspberry Pi, Jetson a RDK.
Hlavní vlastnosti:
- Konektor Raspberry Pi 40PIN GPIO kompatibilní s řadami Raspberry Pi, Jetson a RDK.
- Podpora Multi-GNSS: současný nebo nezávislý provoz systémů GPS, BeiDou, GLONASS a QZSS.
- Vestavěný zesilovač LNA (Low-Noise Amplifier) zlepšující citlivost příjmu.
- Integrovaný filtr SAW (Sound Surface Filter) pro zvýšenou redukci šumu.
- Podpora AGNSS pro zrychlení prvního určení polohy (TTFF).
- Komunikace UART s nastavitelnou přenosovou rychlostí od 4800 do 115200 bps.

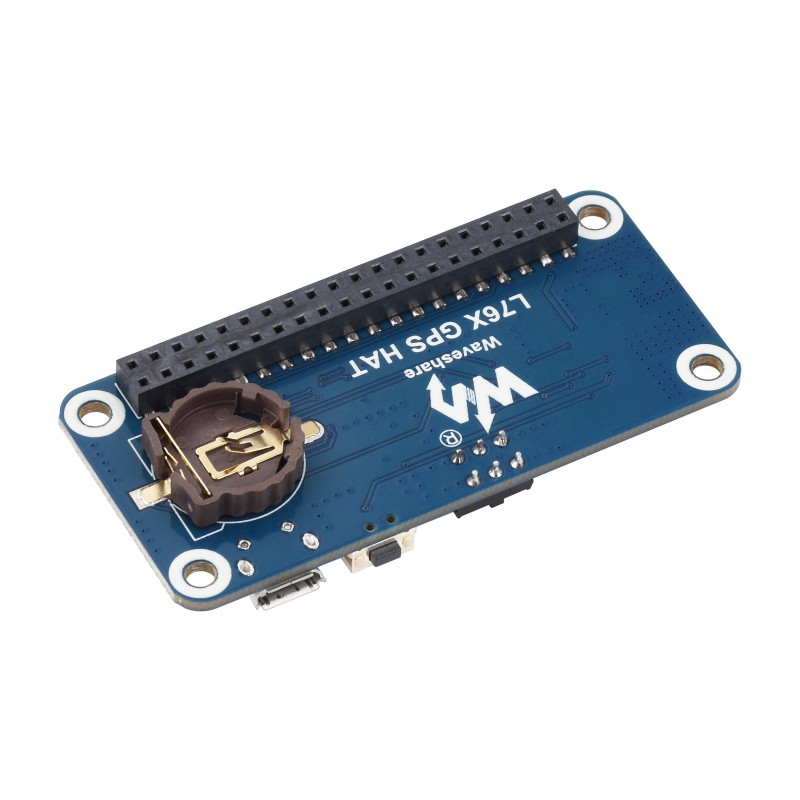

- Slot pro baterii ML1220 pro udržení efemerid a realizaci horkých startů.
- 4 LED indikátory informující o stavu provozu modulu.
- Dostupné programové zdroje pro Raspberry Pi, Arduino, Jetson a STM32.
Kompatibilita s Raspberry Pi a Jetson
Nástavec využívá standardní 40-pinový konektor GPIO, což umožňuje přímou montáž na oblíbené jednodeskové počítače. Umožňuje snadnou integraci navigačních systémů do mobilních a průmyslových projektů.

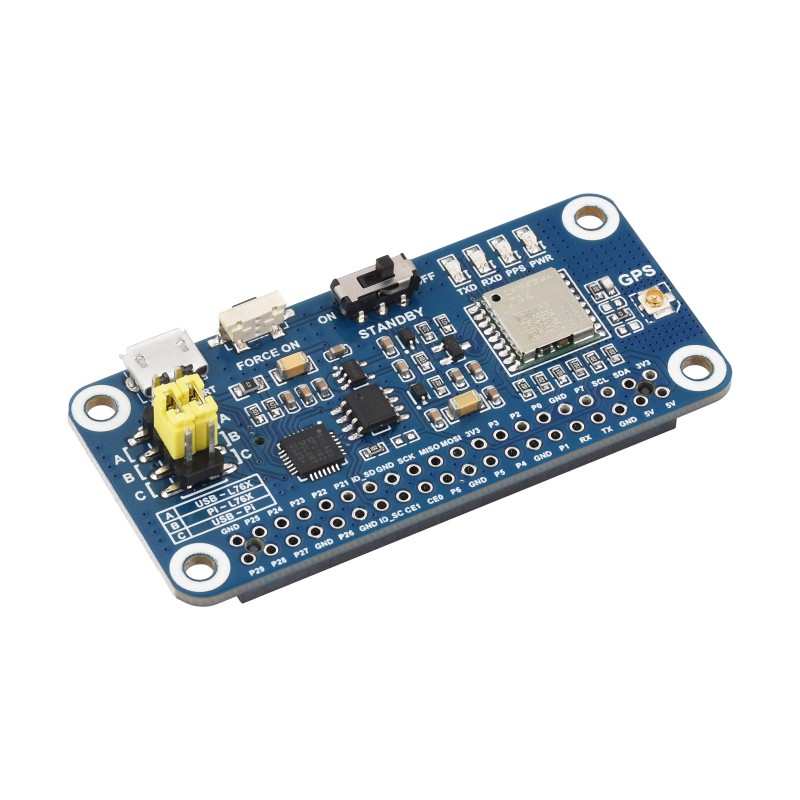

Konstrukce zařízení a popis prvků
- Modul L76K
- Čip CP2102: Převodník USB-UART
- Paměť CAT24C32
- RT9193-33: Napájecí obvod
- Tlačítko konfigurace GNSS
- Přepínač režimu Standby
- LED indikátory stavu
- Konektor Raspberry Pi 40PIN GPIO
- Port USB TO UART
- Konektor antény GNSS
- Slot pro baterii: Pro akumulátor ML1220
- Propojky výběru UART:
- A: Ovládání L76K přes USB-UART
- B: Ovládání L76K přes Raspberry Pi
- C: Přístup k Raspberry Pi přes USB-UART
Technická specifikace
Parametry GNSS:
- Systémy: GPS/GLONASS/BDS/QZSS
- Platforma: AT6558R
- Kanály: 32 (tracking) / 72 (acquisition)
- Citlivost (Tracking): -162 dBm
- Citlivost (Acquisition): -148 dBm
- Přesnost polohy: 2.0m CEP
- Přesnost časování: 30ns
Ostatní:
- Rozhraní: UART
- Rychlost UART: 4800 ~ 115200 bps
- Obnovovací frekvence: 1Hz (výchozí), 5Hz (max)
- Napájecí napětí: 5V
- Spotřeba proudu: < 55mA (kontinuální režim)
- Protokoly: NMEA 0183
- Provozní teplota: -40℃ ~ 85℃
Obsah balení
- Nástavec L76K-GPS-HAT x1
- Anténa GPS x1
- Zásuvkový konektor 2x20PIN x1
- Kabel USB Typ-A na Micro-B x1
- Sada montážních šroubů x1
