Modul GPS s čipem ZED-F9P pro Raspberry Pi
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

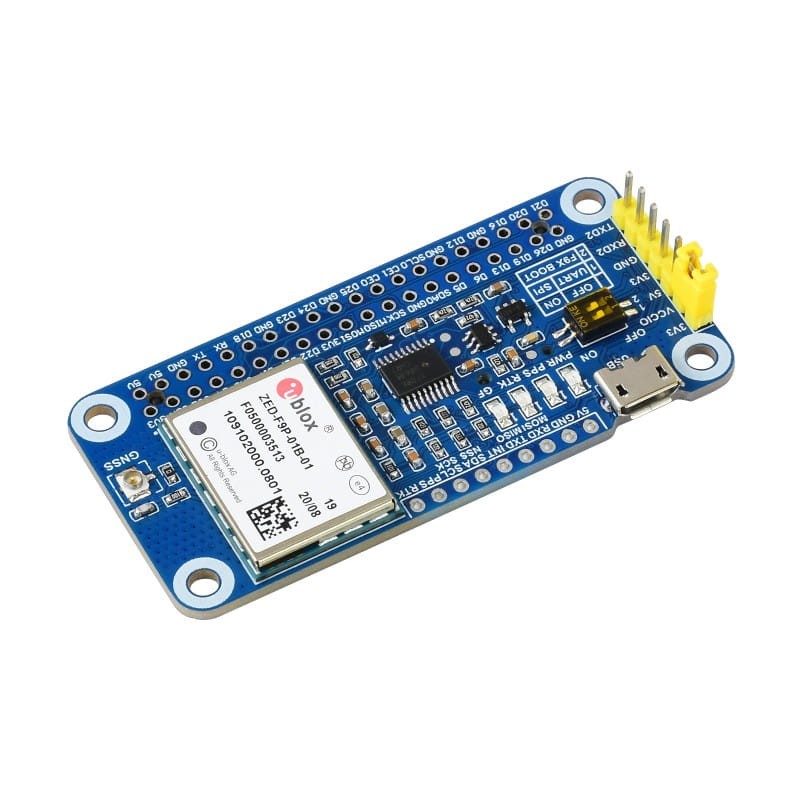

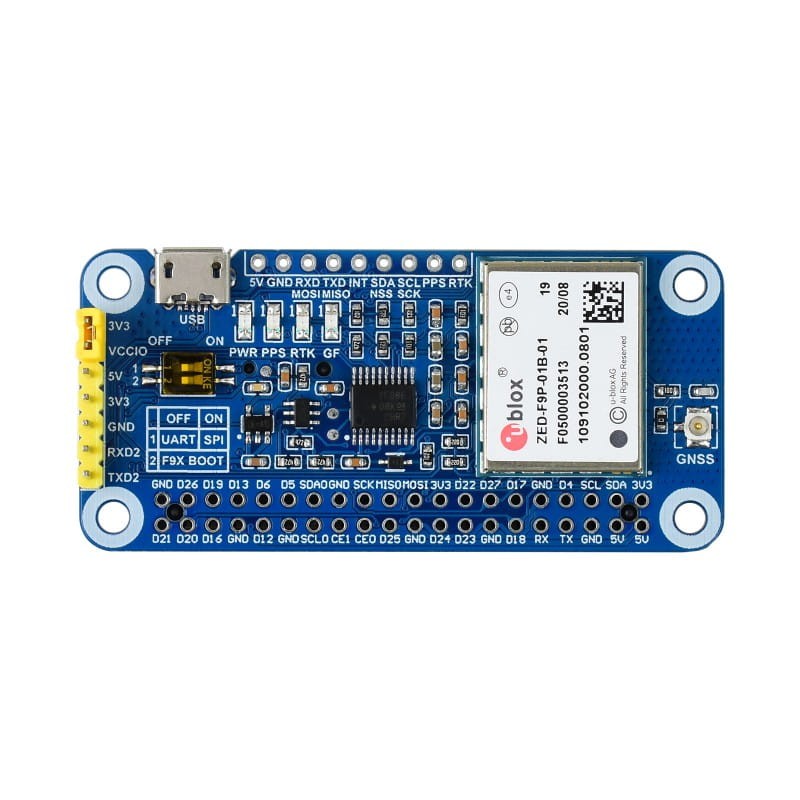

GPS modul s čipem ZED-F9P pro Raspberry Pi
.
Modul GPS ZED-F9P s přijímačem GNSS umožňuje přesné určení polohy na základě údajů z více satelitních navigačních systémů. Může přijímat data z GPS, GLONASS, Galileo a BeiDou. Má rozhraní USB, UART, I2C a SPI. RTK a vysokou přesností až 10 mm.
Specifikace modulu:
- Integrovaný konektor u.FL .
- Pásma: GPS L1C/A L2C, SBAS, QZSS, GLONASS L1OF L2OF, BeiDou B1I B2I, Galileo E1B/C E5b .
- RTK systém .
- Přesnost 10 mm (2,5 m bez RTK)
- Maximální frekvence aktualizací: .
- PVT (primární umístění v binárním protokolu UBX) - 25 Hz .
- RTK - 20Hz .
- Hrubý - 25 Hz
- Čas spuštění: 25 s (studený start) , 2 s (horký start)
- Maximální nadmořská výška: 50000 m .
- Max G: ≤4 .
- Maximální rychlost: 500 m/s .
- Přesnost rychlosti: 0,05 m/s
- Přesnost kurzu: 0,3 stupně
- Přesnost časového impulsu: 30 ns
- Protokol: NMEA 0183 verze 4.10, UBX, RTCM 3.3
- Režim nízké spotřeby energie
- Rozhraní: USB, UART, I2C, SPI
- 40pinový konektor .
- Zásuvka baterie ML1220 .
- Napětí: 5 V
- Aktuální spotřeba: 130 mA
- Rozměry: 65 x 30,5 mm

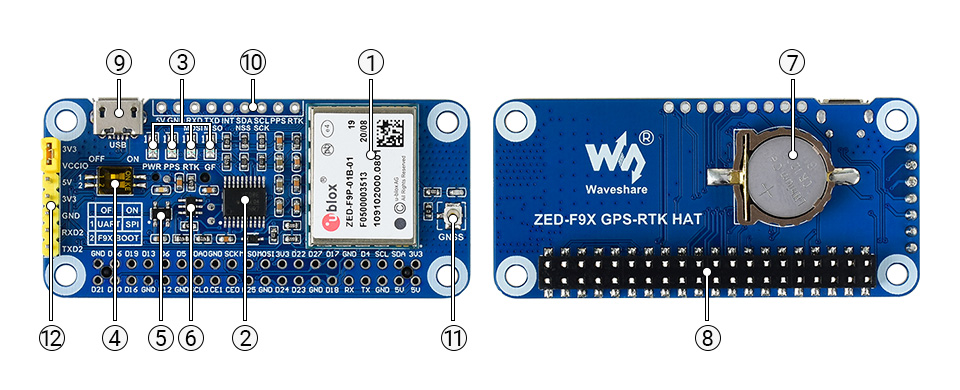

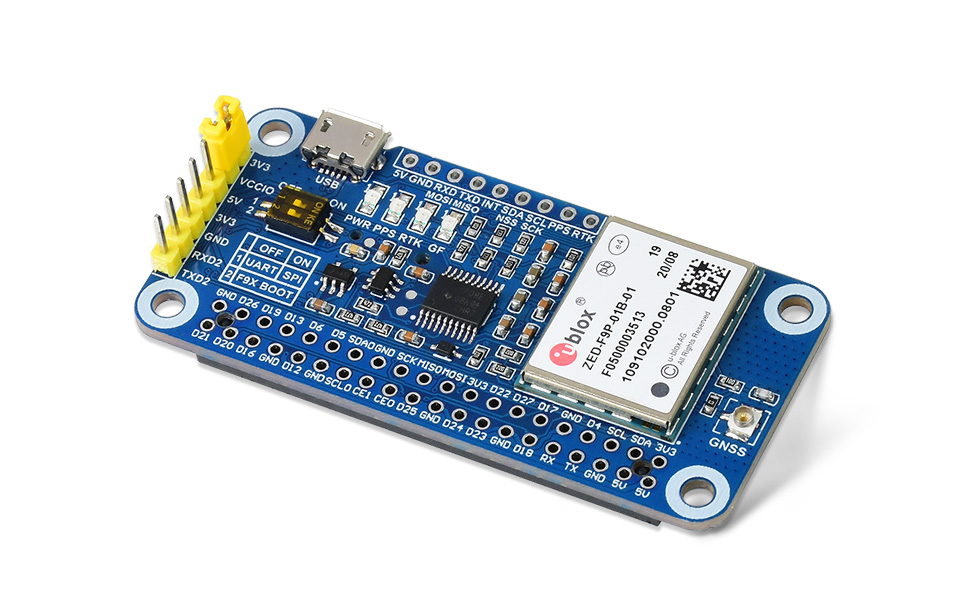

Popis modulu:
- ZED-F9P .
- Převodník úrovně napětí .
- LED kontrolky .
- Přepínač UART/SPI .
- Napájecí obvod RT9193-33
- Převodník úrovně napětí NDC7002N

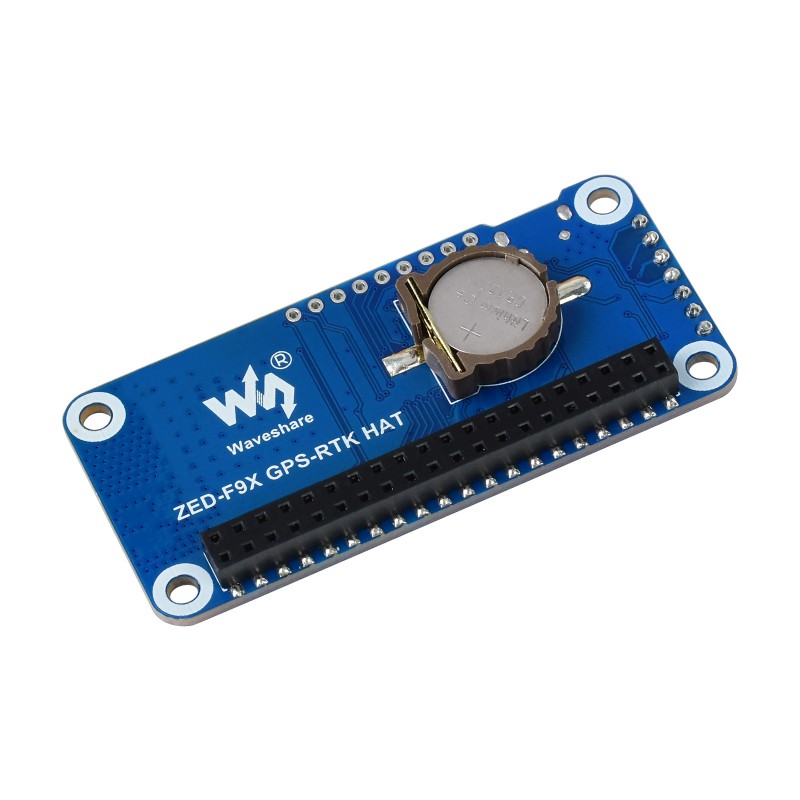

- Zásuvka pro baterii
- 40pinový konektor .
- TXS0108EPWR
- port USB
- Rozhraní UART, I2C
- Konektor U.FL .
- Přepínače .
Standardní 40PIN konektor GPIO

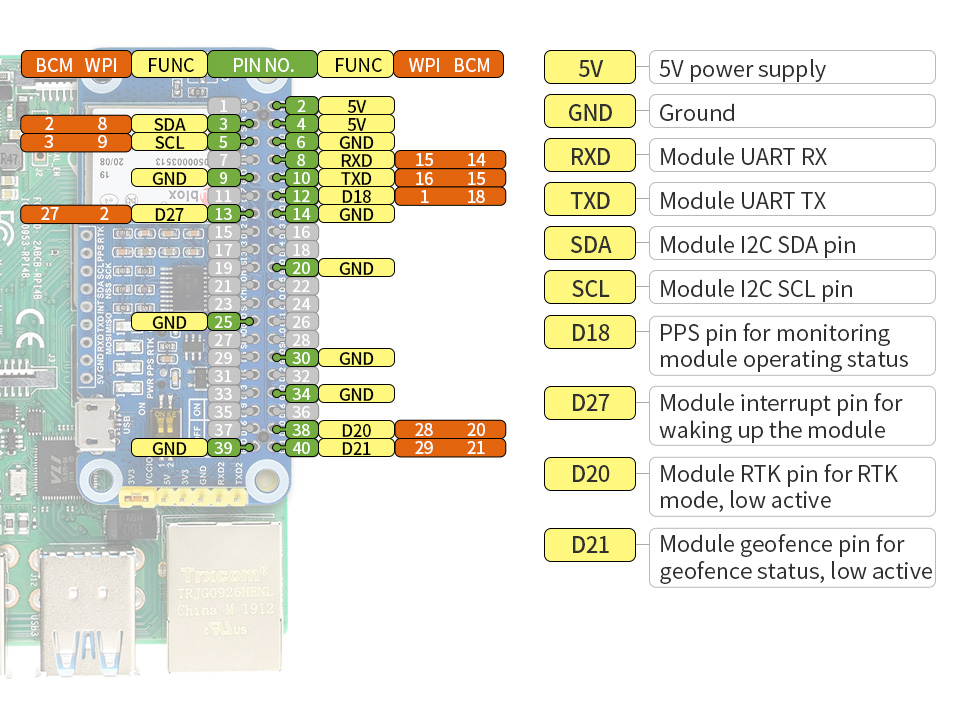

Definice kolíků:

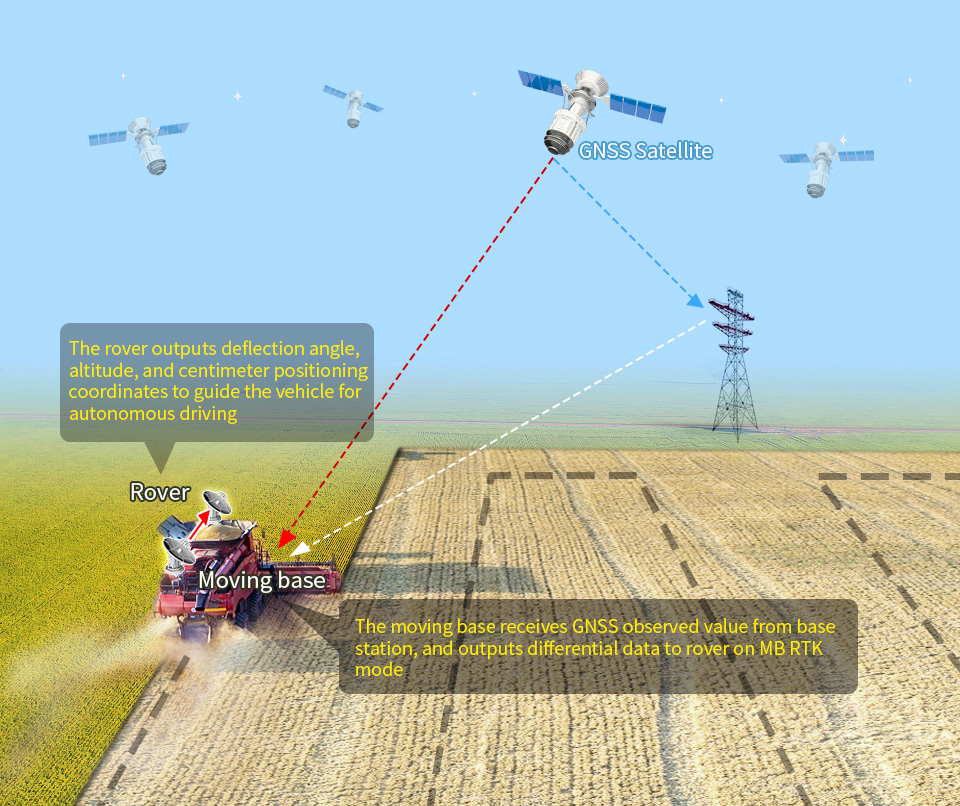

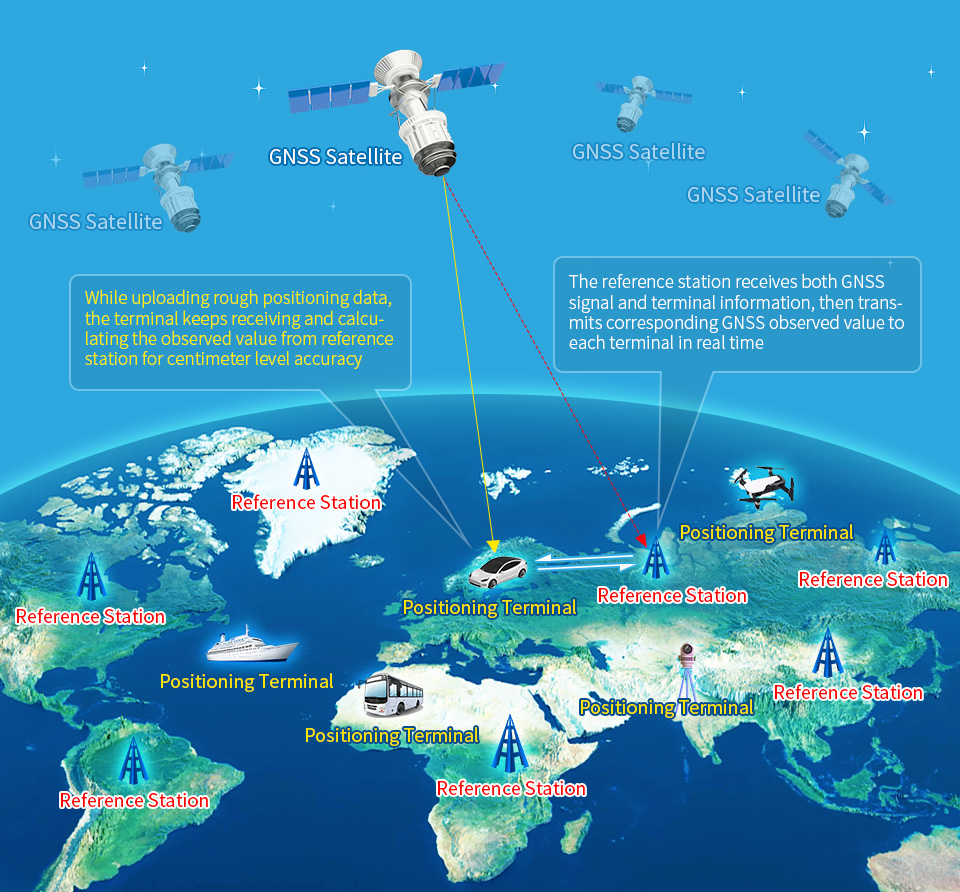

RTK mobile base mode
RTK polohování na úrovni centimetrů a vysoká frekvence aktualizací

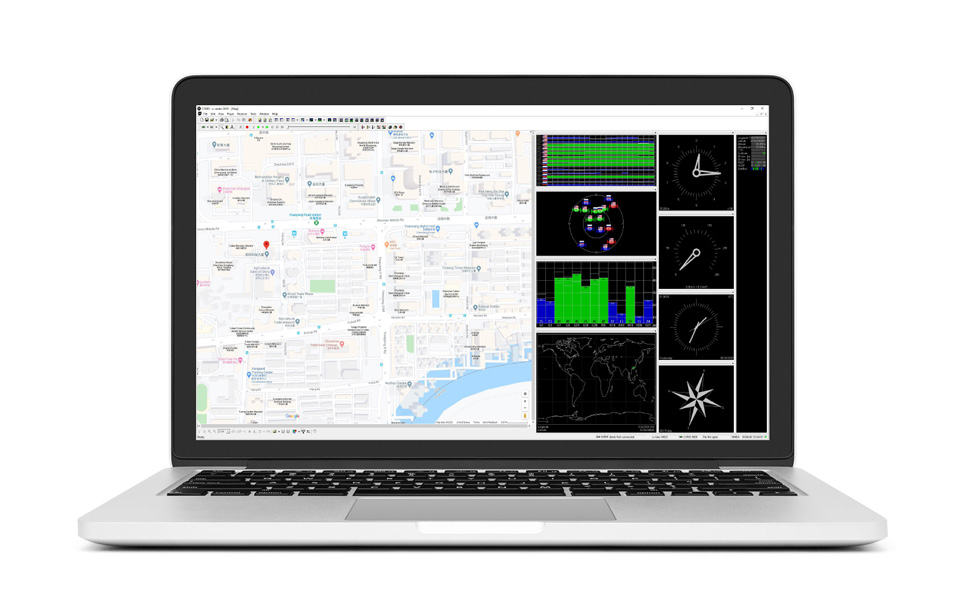

Servisní software U-Center
Příklady spojení:

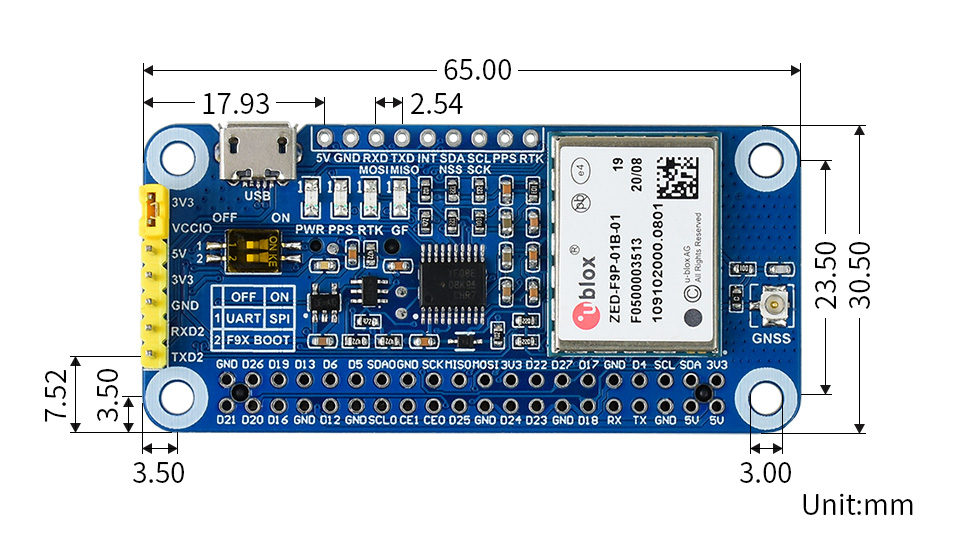

Rozměry:
Raspberry Pi Pico a další ovladače na obrázku nejsou součástí dodávky!"

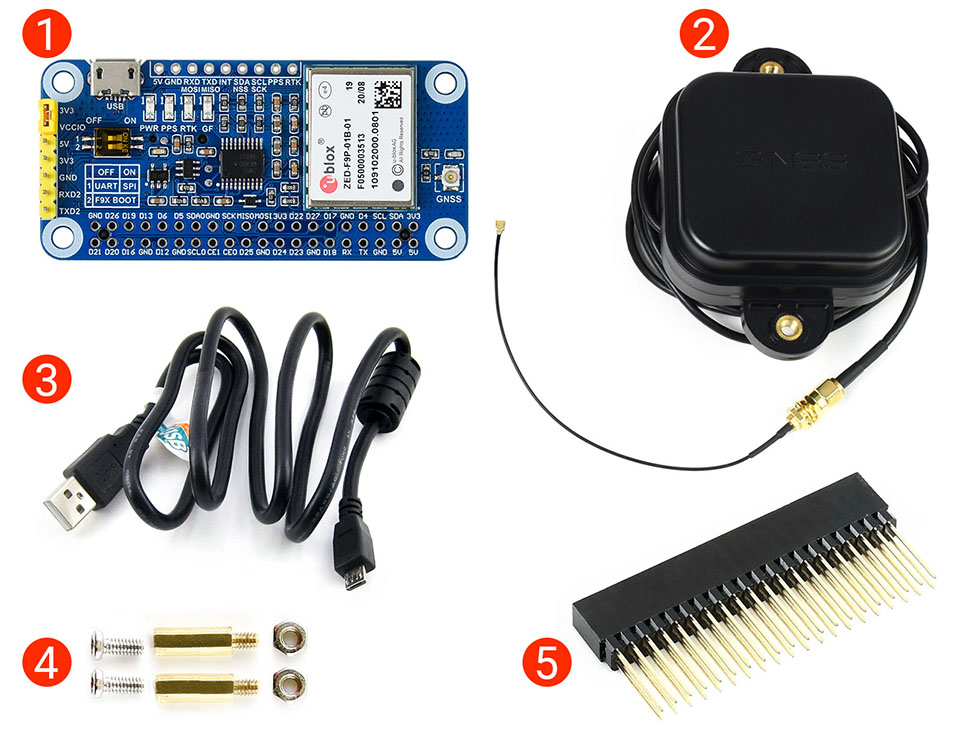

Sada obsahuje:
- Modul GPS-RTK ZED-F9P x1 .
- Vícepásmová anténa x1 .
- Kabel USB-A / Micro-B x1 .
- Sada šroubů x1 .
- 2x20PIN x1 .
Wiki: ZED-F9P_GPS-RTK_HAT
