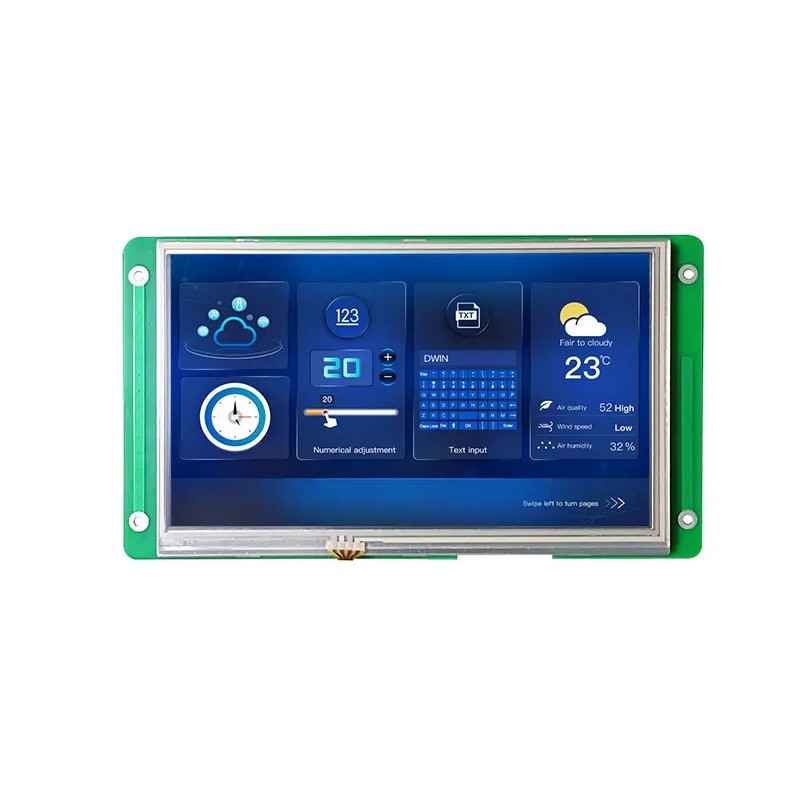

Wyświetlacz HMI DWIN DMG10600T070_09WTR
Przemysłowy moduł HMI DWIN z wyświetlaczem 7.0" 1024×600 i rezystancyjnym panelem dotykowym (RTP). Interfejs użytkownika przygotujesz w darmowej aplikacji DGUS Tool na PC, a z mikrokontrolerem/PLC komunikujesz się przez UART lub RS232 (domyślnie RS232). Rozwiązanie do automatyki, urządzeń embedded i aplikacji przemysłowych.
Najważniejsze parametry:
- Przekątna: 7.0"
- Rozdzielczość: 1024×600
- Typ LCD: IPS
- Dotyk: RTP (rezystancyjny)
- Interfejs: UART (TTL/CMOS) / RS232 (domyślnie RS232)
- Zasilanie: 9–36V (typowo 12V)
- Jasność: 600 nit
Projektowanie GUI w DGUS Tool
Interfejs użytkownika przygotujesz w DGUS Tool – importujesz grafiki, definiujesz komponenty (np. przyciski, pola danych, wykresy), a następnie kompilujesz projekt. Pliki przenosisz na microSD, skąd moduł kopiuje je do swojej pamięci.
Integracja z mikrokontrolerem (UART)
Od strony sterownika komunikacja odbywa się przez UART (TTL/CMOS) w postaci ramek danych. Dzięki temu moduł można zintegrować z platformami typu ESP32, STM32, Arduino lub sterownikami PLC z UART.

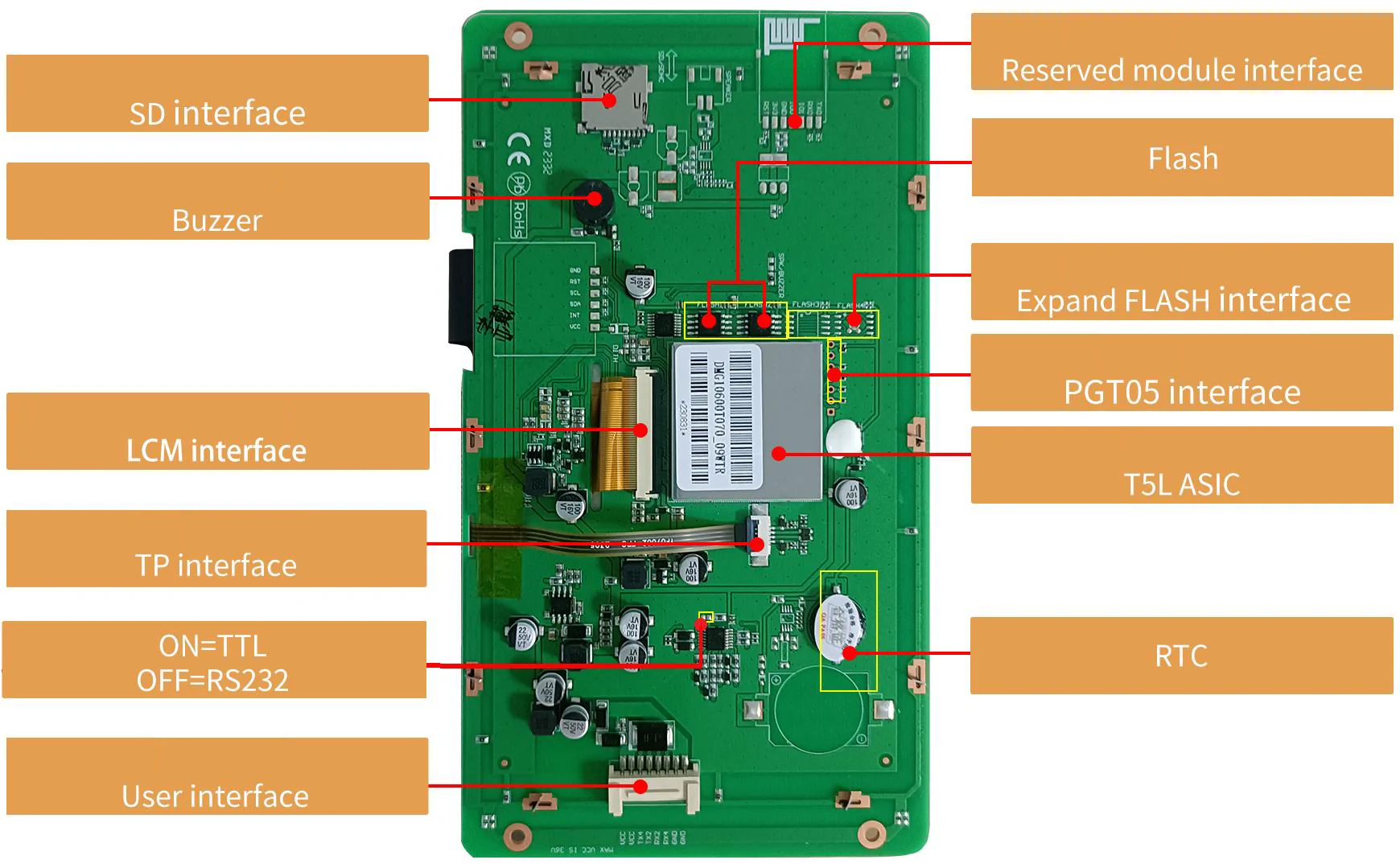

Specyfikacja techniczna
- SoC: T5L2 ASIC DWIN
- Pamięć zasobów: 32MB NOR Flash (2×16MB) na fonty, grafiki i audio, >100 000 cykli zapisu
- Typ: IPS, TFT LCD
- Rozdzielczość: 1024×600 (obsługa 0°/90°/180°/270°)
- Kolor: 24-bit (8R8G8B), 16.7M
- Aktywny obszar (AA): 154.1 mm (W) × 85.9 mm (H)
- Kąty widzenia (typ.): 85°/85°/85°/85° (L/R/U/D)
- Podświetlenie: LED
- Regulacja jasności: 0–100 poziomów (w zakresie 1–30% możliwe migotanie – niezalecane)
- Typ: RTP – rezystancyjny panel dotykowy
- Konstrukcja: ITO film + ITO glass
- Zasilanie + UART: złącze użytkownika 8-pin (raster 2.0 mm) – zasilanie oraz komunikacja szeregowa (UART TTL/CMOS lub RS232)
- PGT05: interfejs serwisowy do aktualizacji kernela DGUS po awarii
- Buzzer: 3V pasywny, moc <1W
- Tryby: UART2 ON=TTL/CMOS, OFF=RS232 (domyślnie RS232); UART4 ON=TTL/CMOS, OFF=RS232 (po konfiguracji OS)
- Baud rate: 3150–3225600 bps (typowo 115200 bps)
- Poziomy logiczne (typ.): OUT1 typ. 5.0V (min 4.78V @ 1mA), OUT0 max 0.4V; IN1 min 2.5V (typ. 5.0V @ 1mA), IN0 max 1.0V
- Napięcie pracy: 9–36V (typowo 12V)
- Pobór prądu: ok. 310 mA @ 12V (max podświetlenie), ok. 120 mA @ 12V (podświetlenie OFF)
- Temperatura pracy: -20°C do 70°C (12V @ 60% RH)
- Wilgotność: 10%–90% RH (typowo 60% RH)
Zawartość zestawu
- Moduł HMI DWIN DMG10600T070_09WTR
Działanie wyświetlacza

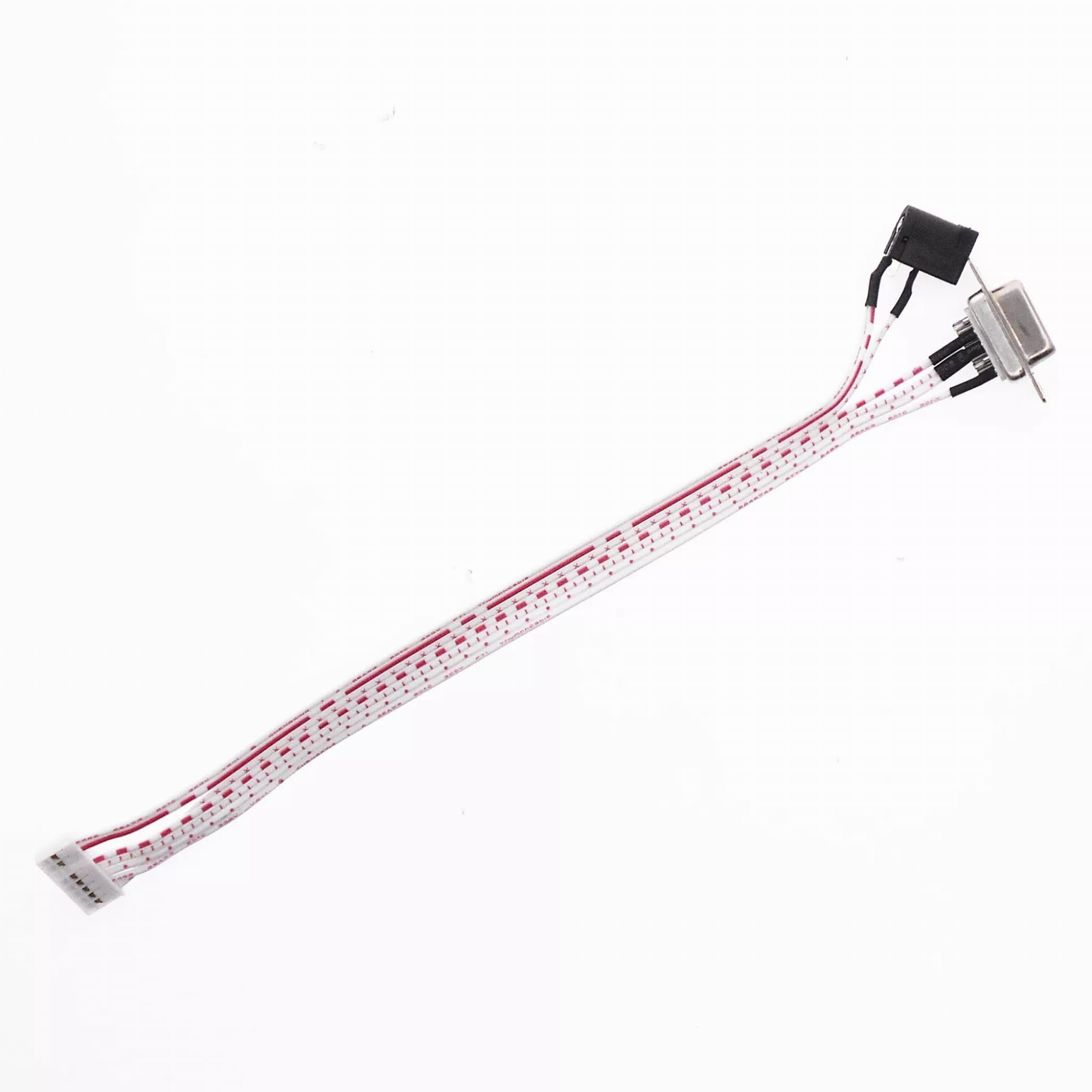

Zalecane akcesoria
Karta microSD z adapterem
Do wgrywania projektów DGUS i aktualizacji przez slot microSD.
