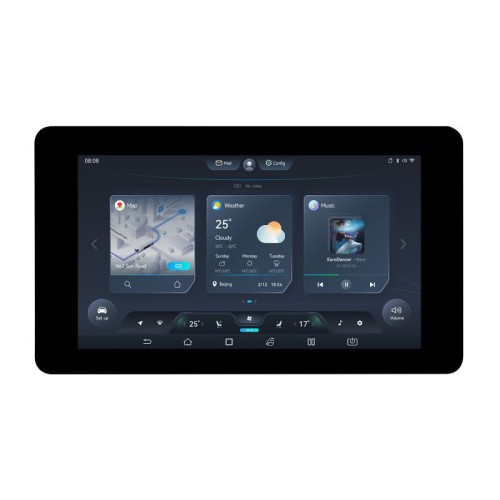

Moduł ESP32-S3 z 7" ekranem dotykowym LCD WiFi/BLE obsługa CAN i RS485

Moduł ESP32-S3 z 7" ekranem dotykowym LCD, WiFi/BLE, obsługa CAN i RS485

ESP32-S3-Touch-LCD-7 to ekonomiczna i wydajna płytka rozwojowa wyposażona w potężny procesor Xtensa 32-bit LX7 oraz obsługę WiFi 2.4GHz i Bluetooth 5, co sprawia, że jest idealna do aplikacji IoT, systemów inteligentnego domu i projektów HMI. Zintegrowany 7-calowy ekran pojemnościowy o rozdzielczości 800×480 zapewnia wygodną obsługę interfejsów graficznych, takich jak LVGL, a wsparcie dla 5-punktowego dotyku z obsługą przerwań zwiększa funkcjonalność w aplikacjach interaktywnych. Płytka posiada również 8 MB pamięci Flash i PSRAM, co pozwala na realizację zaawansowanych aplikacji, a liczne złącza – takie jak CAN, I2C, RS485 oraz slot na kartę Micro SD – umożliwiają szeroką gamę zastosowań i prostą integrację z różnymi urządzeniami peryferyjnymi.

Dzięki wsparciu dla elastycznych ustawień zegara i niskiego poboru energii, ESP32-S3-Touch-LCD-7 spełnia wymagania urządzeń mobilnych oraz elektroniki noszonej. Wbudowany układ zarządzania ładowaniem CS8501 pozwala na łatwe podłączenie baterii litowej oraz regulację prądu ładowania. Płytka posiada także port USB z układem CH343P do programowania oraz logowania danych, a dodatkowe interfejsy GPIO zapewniają wsparcie dla czujników i urządzeń wejściowych.





Specyfikacja:



• Procesor: Xtensa 32-bit LX7, dwurdzeniowy, 240 MHz
• Komunikacja bezprzewodowa: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
• Pamięć: 512KB SRAM, 384KB ROM, 8MB Flash, 8MB PSRAM
• Ekran: 7-calowy pojemnościowy LCD, 800x480, 65K kolorów
• Interfejs dotykowy: I2C, 5-punktowy dotyk z przerwaniami
• Interfejsy komunikacyjne: CAN, RS485, I2C, UART, USB, Micro SD
• Zasilanie baterii: PH2.0, zarządzanie ładowaniem (prąd ładowania 580mA, regulacja rezystorem R45)
• Interfejs USB: CH343P, wsparcie dla UVC (GPIO19 i GPIO20)
• Dodatkowe złącza: Port dla czujników (ADC, GPIO6), GPIO dla wyjścia/wyjścia cyfrowego



Właściwości produktu:



• Zaawansowany procesor Xtensa LX7 z obsługą WiFi i Bluetooth 5
• Wysokiej jakości 7-calowy ekran dotykowy o rozdzielczości 800x480 do interaktywnych aplikacji HMI
• Obsługa interfejsów CAN, RS485 i I2C do komunikacji przemysłowej i automatyki
• Łatwe zarządzanie baterią litową dzięki PH2.0 i układowi CS8501
• Wsparcie dla elastycznego zarządzania energią w aplikacjach IoT i urządzeniach mobilnych
• Możliwość konfiguracji przez USB z CH343P i wsparciem dla UVC dla kamer









Współpraca z wieloma peryferiami:

Wiele metod połączeń:

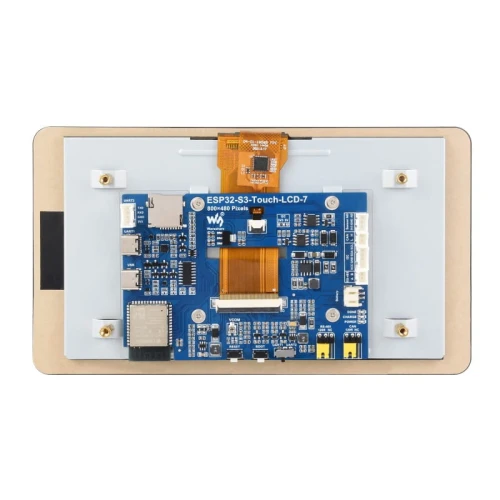

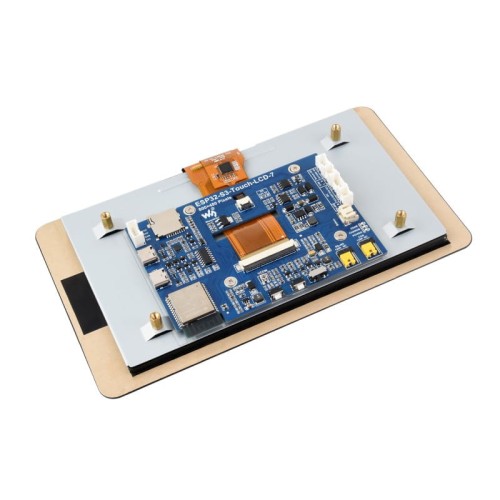

Budowa modułu:

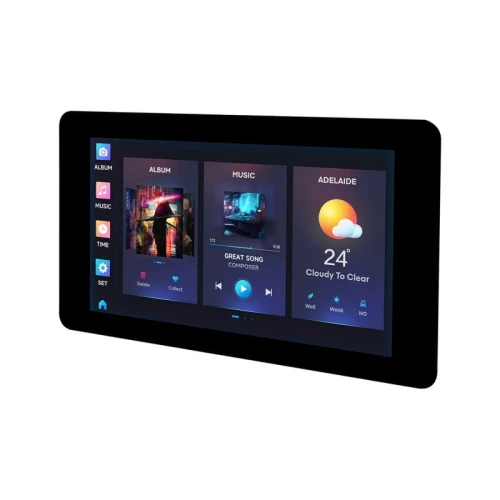

Prezentacja:

Wymiary:

Peryferia przedstawione na zdjęciach nie stanowią części zestawu i należy je nabyć osobno!

Zestaw zawiera:

• ESP32-S3-Dotykowy-LCD-7 x1
• HY2.0 męski 2P do 2PIN 10cm ×2
• HY2.0 męski 2P do 3PIN 10cm ×1
• HY2.0 męski 2P do 4PIN 10cm ×2
