DWIN DMG48270C043_05WTC wyświetlacz HMI 4.3 IPS CTP 480x272 UART RS232
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

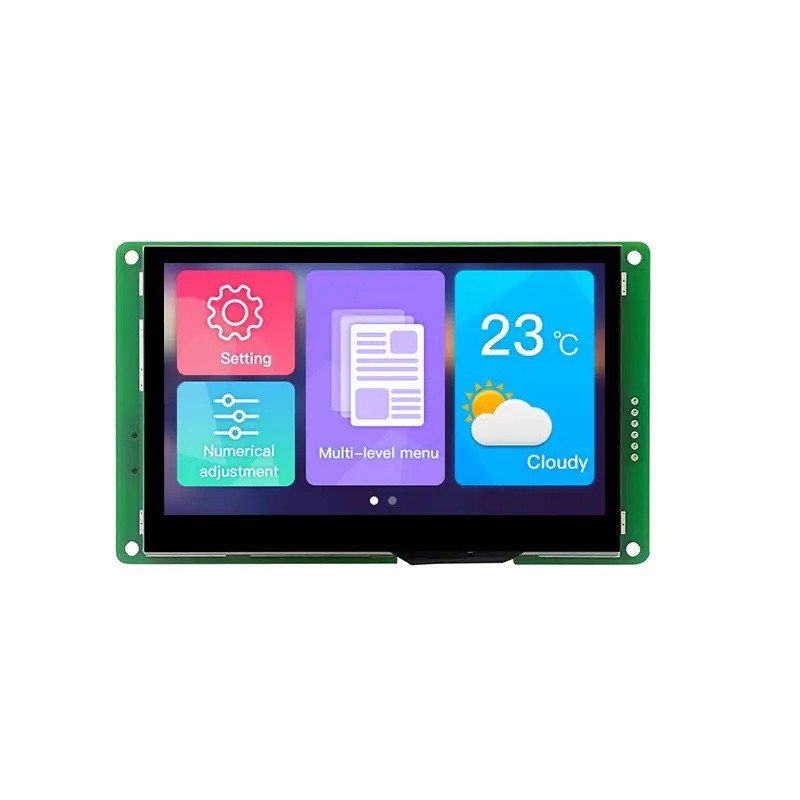

Wyświetlacz HMI DWIN DMG48270C043_05WTC
Przemysłowy moduł HMI DWIN z wyświetlaczem 4.3" 480×272 i pojemnościowym panelem dotykowym. Interfejs tworzysz w darmowej aplikacji DGUS Tool na PC, a z mikrokontrolerem/PLC komunikujesz się przez UART (TTL/CMOS) lub RS232 (przełączane). Rozwiązanie do automatyki, urządzeń embedded i aplikacji przemysłowych.
Najważniejsze parametry:
- Przekątna: 4.3"
- Rozdzielczość: 480×272
- Typ LCD: IPS
- Dotyk: CTP (pojemnościowy)
- Interfejs: UART (TTL/CMOS) / RS232
- Zasilanie: 5V
- Jasność: 250 nit
Projektowanie GUI w DGUS Tool
Interfejs użytkownika przygotujesz w DGUS Tool – importujesz grafiki, definiujesz komponenty (np. przyciski, pola danych, wykresy), a następnie kompilujesz projekt. Pliki przenosisz na microSD, skąd moduł kopiuje je do swojej pamięci.
Integracja z mikrokontrolerem (UART)
Od strony sterownika komunikacja odbywa się przez UART (TTL/CMOS) w postaci ramek danych. Dzięki temu moduł można zintegrować z platformami typu ESP32, STM32, Arduino lub sterownikami PLC z UART.
Specyfikacja techniczna

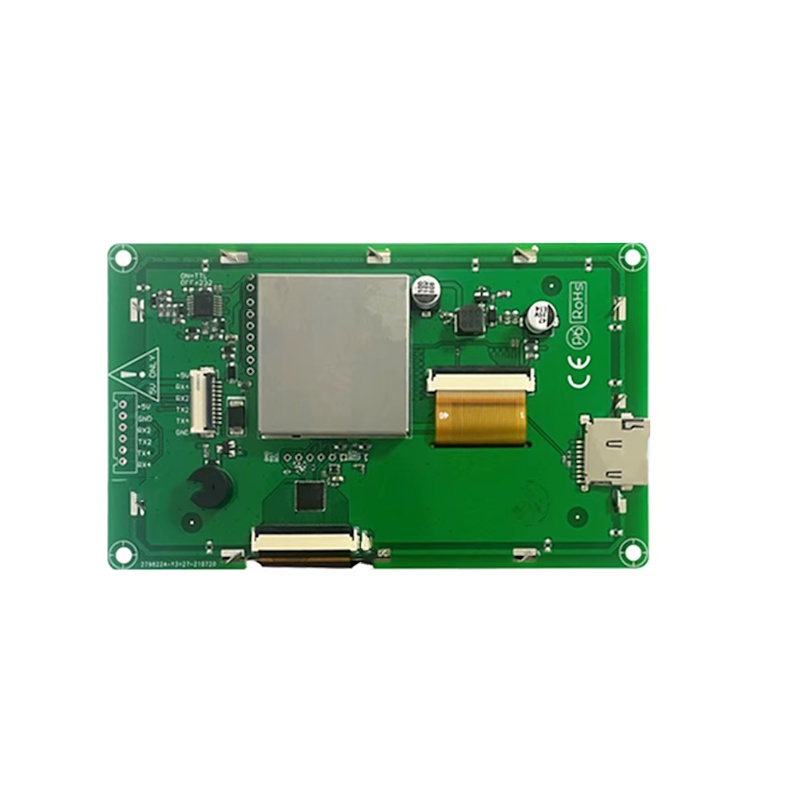

- SoC: T5L0 ASIC (DWIN), dual 8051 (GUI i aplikacja na osobnych rdzeniach)
- Pamięć zasobów: 8MB NOR Flash (UI: fonty, grafiki, dźwięki; >100 000 cykli kasowania/zapisu)
- Typ: IPS, TFT LCD
- Rozdzielczość: 480×272 (obsługa orientacji 0°/90°/180°/270°)
- Aktywny obszar (AA): 95.04 mm (W) × 53.86 mm (H)
- Kąty widzenia (typ.): 85°/85°/85°/85°
- Podświetlenie: LED, żywotność > 20 000 h
- Regulacja jasności: 100 poziomów (możliwe migotanie w zakresie 1–30% – niezalecane); zalecany dynamiczny wygaszacz ekranu dla zapobiegania powidokom
- Typ: pojemnościowy panel dotykowy
- Konstrukcja: G+G (hartowane szkło)
- Twardość powierzchni: ≥ 6H

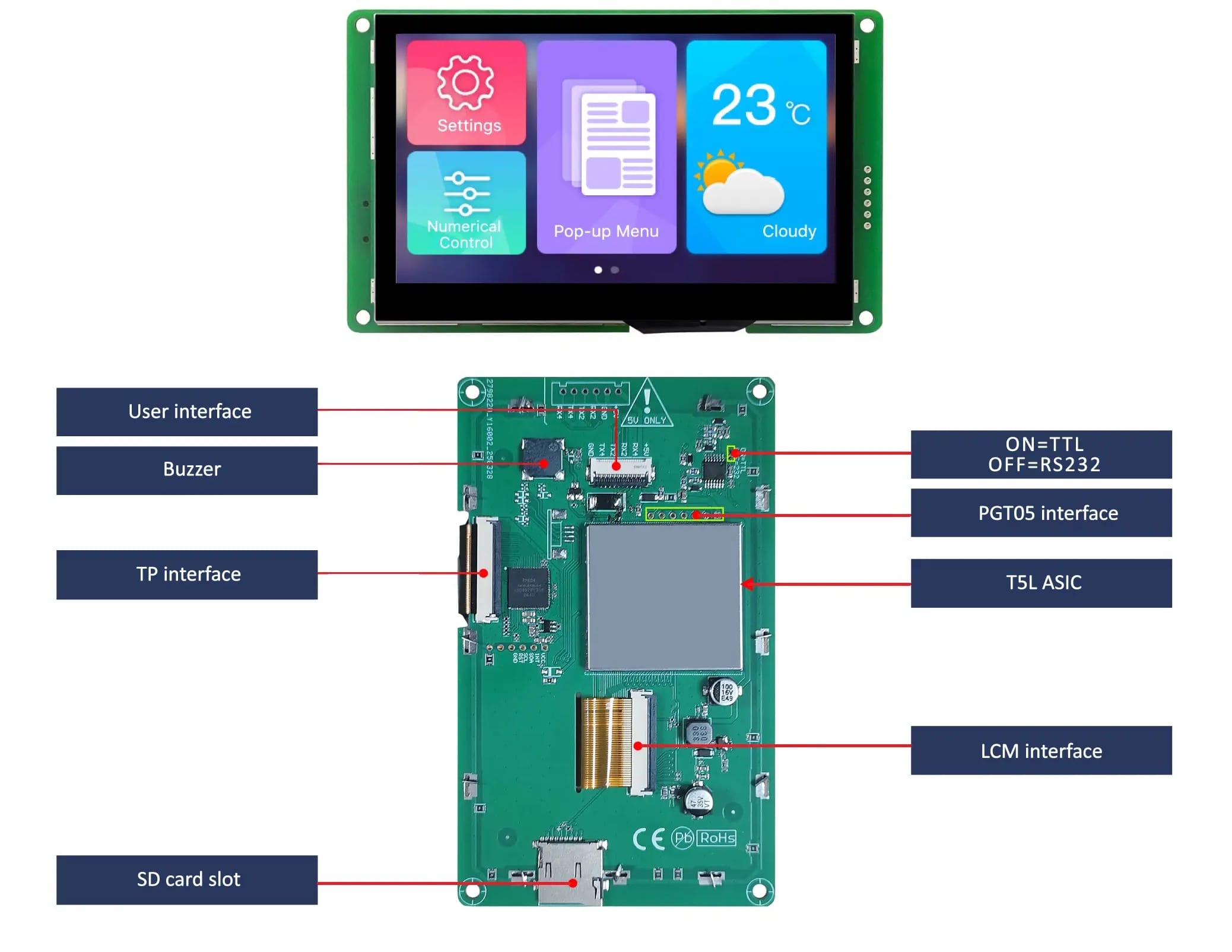

- Zasilanie + UART: złącze 10-pin, raster 1.0 mm (gniazdo) – wspólne dla zasilania i komunikacji szeregowej
- Slot microSD: do wgrywania projektu DGUS (UI/CFG/kernel); transfer do 4 Mb/s
- PGT05: interfejs do programowania firmware DGUS
- Buzzer/głośnik: buzzer pasywny 3V
- Tryby: UART2: ON=TTL/CMOS, OFF=RS232; UART4: ON=TTL/CMOS, OFF=RS232 (dostępne po konfiguracji OS)
- Baud rate: 3150–3225600 bps (typowo 115200 bps)
- Format danych: UART2: N81; UART4: N81/E81/O81/N82 (konfiguracja OS)
- Poziomy logiczne (typ.): OUT1 ~3.2V, OUT0 ~0.1V; IN1 ~3.3V, IN0 0–1.0V
- Napięcie pracy: 5V
- Temperatura pracy: -20°C do 70°C
- Wilgotność: 10%–90% RH (typowo 60% RH)
Zawartość zestawu
- Moduł HMI DWIN DMG48270C043_05WTC
