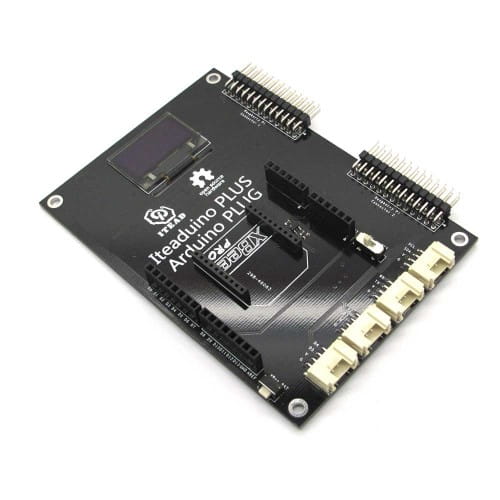

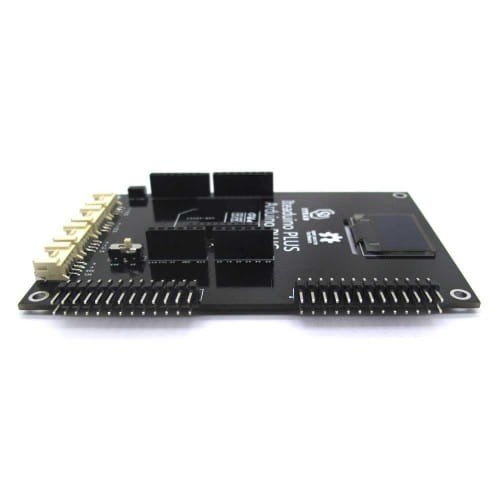

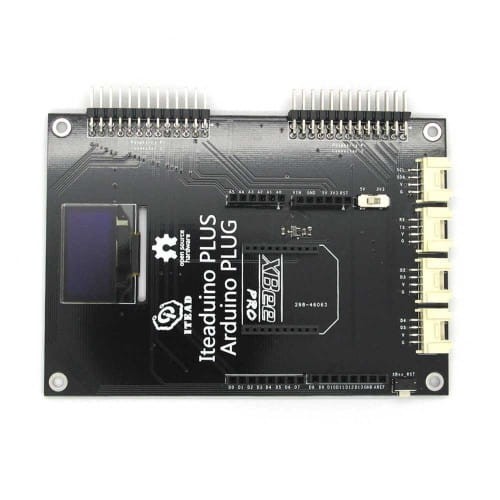

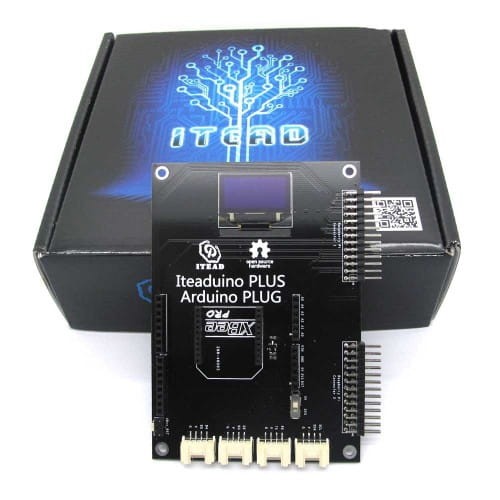

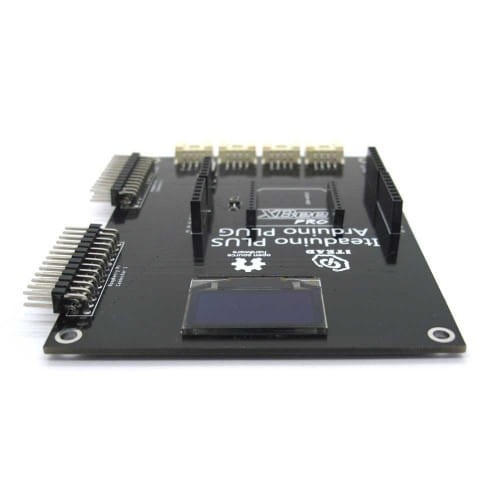

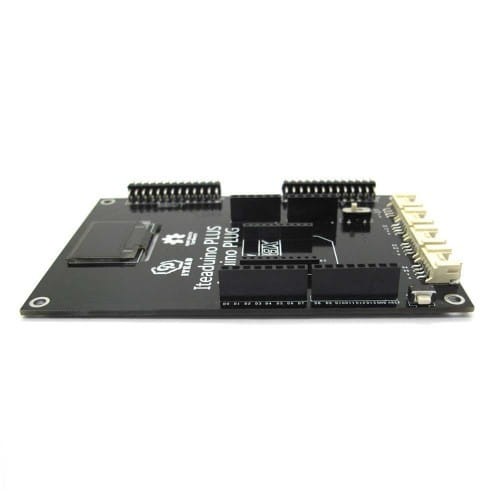

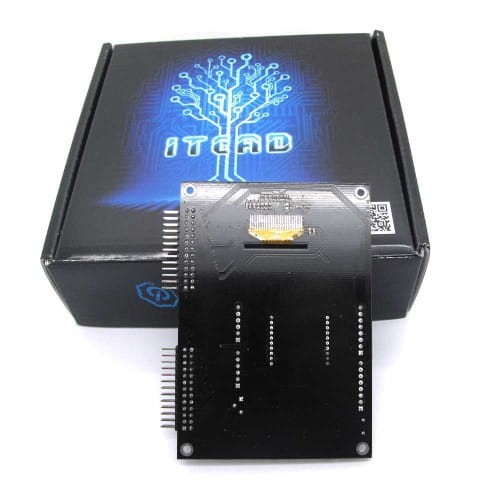

Arduino Iteaduino Plus
Wtyczka Arduino Iteaduino Plus została zaprojektowana specjalnie dla płyty ewaluacyjnej A10 / A20. Dostosowuje interfejs Raspberry Pi na płycie ewaluacyjnej A10 / A20 do interfejsu Arduino, co ułatwia rozwój programowanie oraz projektowanie układu.Moduł wyposażono w wyświetlacz OLED i interfejs Grove, co ułatwia rozwoju prototypów.
Specyfikacja:
- Napięcie: 3,3 VDC
- Interfejs:

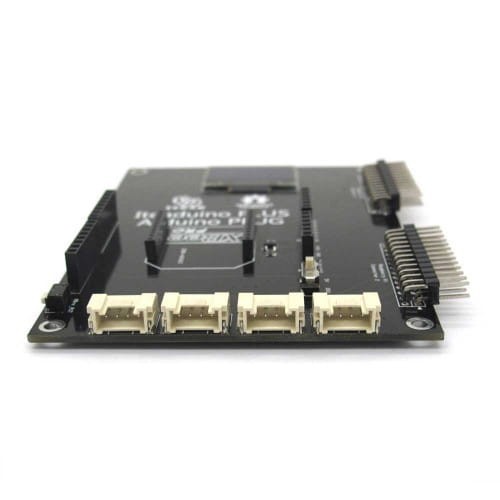

- 4-pinowy interfejs Grove
- interfejs XBee
- interfejs Raspberry Pi
- Wymiary: 109,3 x 76,2 x 1.6 mm
pinMap
Arduino Interfce
XBee Interface
| Index of Interface | Definition in Iteaduino Plus | Name of Arduino | Index of XBee |
| 1 | 3.3V | 3.3V | 3.3V |
| 2 | GND | GND | GND |
| 3 | UART4_RX/90 | D0 | XBee_Dout |
| 4 | UART4_TX/89 | D1 | XBee_Din |
| 5 | SPI0_CS1/137 | A3 | XBee_RST |
OLED Interface
| Index of Interface | Definition in Iteaduino Plus | Name of Arduino | Index of OLED |
| 1 | 3.3V | 3.3V | 3.3V |
| 2 | GND | GND | GND |
| 3 | SDA0/68 | A4 | OLED_SDA |
| 4 | SCL0/67 | A5 | OLED_SCL |
| 5 | 11 | D4 | OLED_RST |
Przełącznik poziomu operacyjnego:
Przesuwając przełącznik, zmieni się również napięcie zasilania na pinie V na klocku elektronicznym. Po przełączeniu na 3,3V napięcie na pinie V wyniesie 3,3V, a po przełączeniu na 5V będzie to 5V.
Przyciek:
XBee_RST
Naciśnij przycisk aby zrestartować moduł.
Zgodność:
| SKU | Name | Compatiable |
| IM120417014 | ITEAD Joystick shield | N |
| IM120417023 | IBridge lite | Y |
| IM120417015 | Arduino Dual Step Motor Driver Shield | Y |
| IM120417022 | IS Shield | Y |
| IM120417017 | Arduino GPS shield | Y |
| IM120417021 | 3.2 TFT LCD Touch Shield | N |
| IM120417018 | Arduino 1602 LCD Shield | N |
| IM120417020 | 2.8 TFT LCD Touch Shield | N |
| IM120417019 | Arduino USB Host Shield | Y |
| IM120628001 | Arduino Mega Sensor Shield | N |
| IM120628002 | Arduino Sensor Shield V4 | Y |
| IM120704001 | BT BoosterPack | N |
| IM120417013 | Arduino Proto Screw Shield | Y |
| IM120417024 | ITDB02 Arduino MEGA Shield | N |
| IM120417012 | 2.4 TFT LCD Touch shield | N |
| IM120417007 | Stackable SD Card shield | Y |
| IM120417006 | BT Shield (Slave) | Y |
| IM120417008 | ITDB02 Arduino Shield | N |
| IM120417005 | MotoMama | Y |
| IM120417009 | IComSat | Y |
| IM120417004 | XBee Shield | Y |
| IM120417010 | BT Shield (Master Slave) | Y |
| IM120417002 | Colors Shield | N |
| IM120417001 | IBridge | N |
| IM120417003 | IE Shield | Y |
| IM120417016 | Arduino Nano IO Shield | N |
| IM120911007 | W5100 Ethernet Shield | Y |
| IM121010001 | WIFI Shield REV2 | Y |
| IM121026001 | ITEAD Music Player Shield | N |
| IM121026002 | ITEAD 3G Shield | Y |
| IM121115001 | ITEAD Power Shield | Y |
| IM121211001 | ITEAD Arduino Sensor Shield | Y |
| IM130704001 | ITEAD BLE Shield | Y |
| IM130715001 | Mega Proto Screw Shield | N |
Zestaw zawiera:
- Arduino Iteaduino Plus x1
