Konwerter poziomów logicznych dla Odroida XU4

Cena:: 155,00 zł
zawiera 23% VAT, bez kosztów dostawy
155.00
ilość szt.

towar niedostępny

Producent: hardkernel
Kod produktu: SHIFTER SHIELD

Opis

Konwerter poziomów logicznych dla Odroida XU4

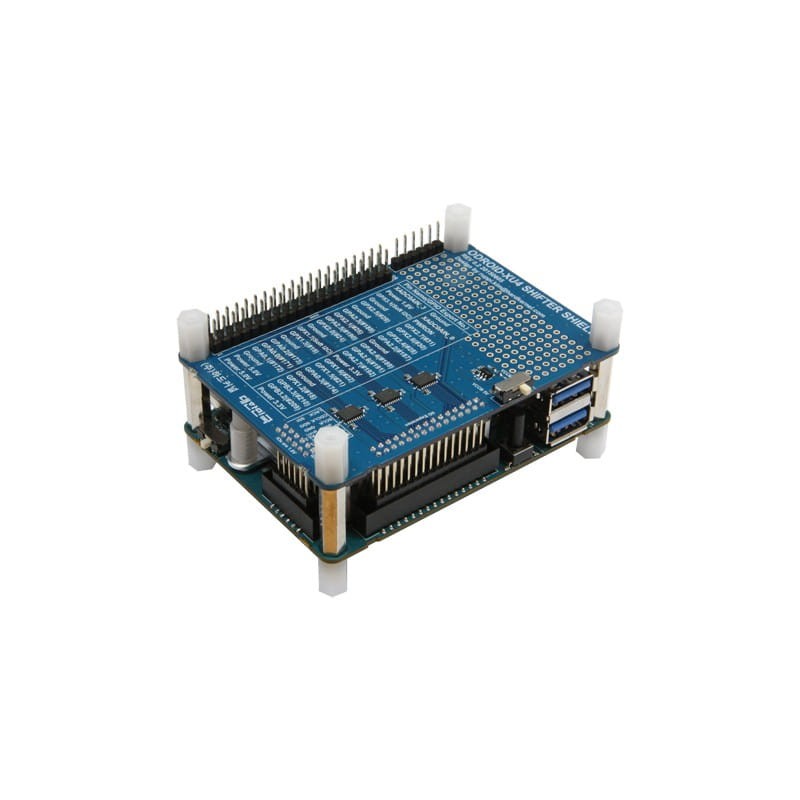

Projektanci płytki XU4 pomyśleli o wszystkim – a mianowicie o osłonie stworzonej specjalnie po to, aby ich najnowsze dziecko było w pełni kompatybilne z modelem Odroid C1 i Raspberry Pi 2 B (prawie). Nakładka Odroid XU4 konwertuje piny GPIO 1,8 V w pojedyncze 40-pinowe złącze GPIO o rozstawie 2,54 mm i ma przełącznik, dzięki czemu można wybierać między trybem 3,3 V i 5 V. Dodatkową korzyścią jest mały obszar prototypowania, dzięki czemu możesz od razu skorzystać z nowej kompatybilności XU4.









Specyfikacja

  • Trzy dwukierunkowe układy scalone TSX0108E do konwersji poziomu napięcia
  • 40-pinowe złącze GPIO 2,54 mm (2x20) zgodne z Odroid C1
  • 36 pinów z 40 kompatybilnych z Raspberry Pi 2/A+B+
  • 6-pinowe złącze I2C
  • Przełącznik 3,3 V/5 V do połączeń GPIO
  • Zintegrowany obszar prototypowania

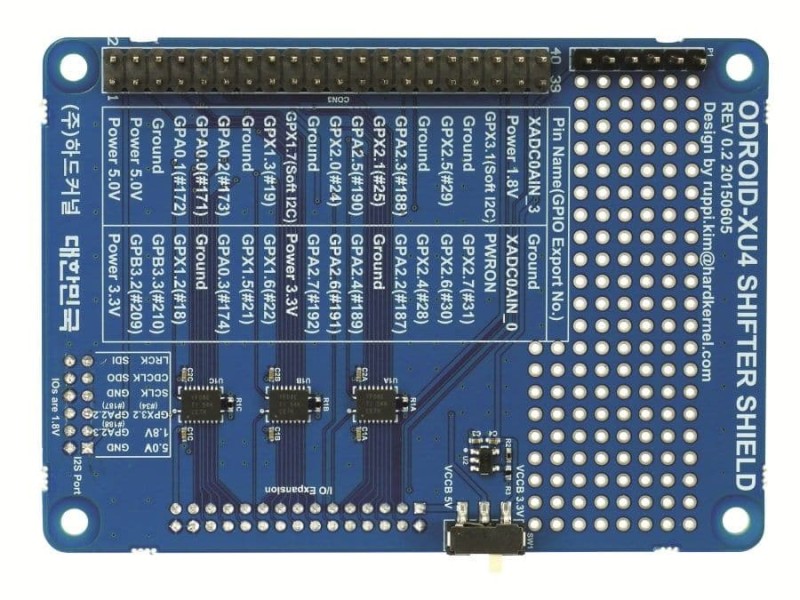

  • Bardzo wyraźne pinouty GPIO z opisami

  Konwerter poziomów logicznych dla Odroida XU4



Konwerter poziomów logicznych dla Odroida XU4
Konwerter poziomów logicznych dla Odroida XU4



Obsługa napięcia 3.3V i 5V:



 Konwerter poziomów logicznych dla Odroida XU4



Wymiary:



 Konwerter poziomów logicznych dla Odroida XU4

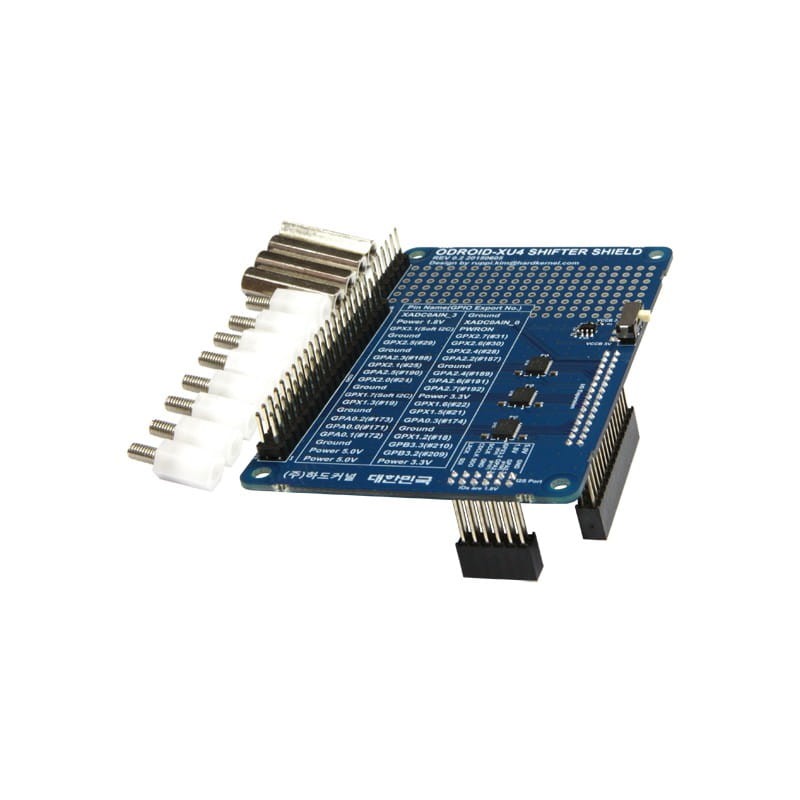

Zestaw zawiera:

  • XU4 Shifter Shield x1
  • 19mm dystans PCB (metalowa) x4
  • 10mm dystans PCB (plastikowa) x8

 Konwerter poziomów logicznych dla Odroida XU4
