LCD 10.1 " 1024*600 Modbus CAN pojemnościowy panel dotykowy DWIN HMI DMG10600T101_A5W(Industrial Grade)

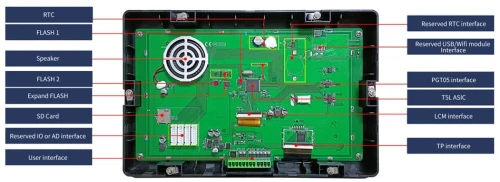

Cechy DMG10600T101_A5WTC:

• Oparty na T5L2, z systemem DGUS II
• 10,1 cala, rozdzielczość 1024*600 pikseli, 16,7M kolorów, IPS-TFT-LCD
• Pojemnościowy dotyk
• Na płycie zegar RTC oraz głośnik

Wykorzystujemy dedykowaną aplikację DGUS TOOL do projektowania interfejsu użytkownika oraz definiowania zasad jego funkcjonowania. Umożliwia ona importowanie gotowych grafik, tworzenie przycisków, wykresów oraz pól wprowadzania danych. Skompilowane pliki przenoszone są na kartę SD, a stamtąd kopiowane do pamięci wyświetlacza. Z punktu widzenia mikrokontrolera, obsługa polega na wysyłaniu i odbieraniu wcześniej zdefiniowanych ramek danych poprzez interfejs UART.

Interfejsy:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Tryb pracy:
  UART2: RS232
  UART4: RS485
  UART5: RS232
  CAN*1


• Złącza użytkownika:
  - 8Pin_2.0mm

• Pamięć Flash: 32MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s

Dopuszczalne środowisko pracy:

• Temperatura pracy: -20℃ do 70℃ (12V przy 60% RH)
• Temperatura przechowywania: -30℃ do 80℃
• Wilgotność pracy: 10% do 90%RH, typowa wartość 60% RH
• Powłoka ochronna: Tak
• Odporność na UV: Tak
• Poziom ochrony: IP65 (przód)

 Wyświetlacz:

• Ilość kolorów: 24-bit 8R8G8B kolorów
• LCD Typ IPS-TFT-LCD
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Obszar wyświetlania 222.70mm (W) ×125.30mm (H)
• Rozdzielczość 1024×600
• Podświetlanie LED
• Jasność:  250nit

Panel dotykowy:

• Typ: CTP (Capacitive touch panel)
• Struktura: G+FF
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

Zasilanie:

• Napięcie zasilania: 12~36V
• Pobór prądu z włączonym podświetlaniem: VCC = +12V, 380mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 120mA
