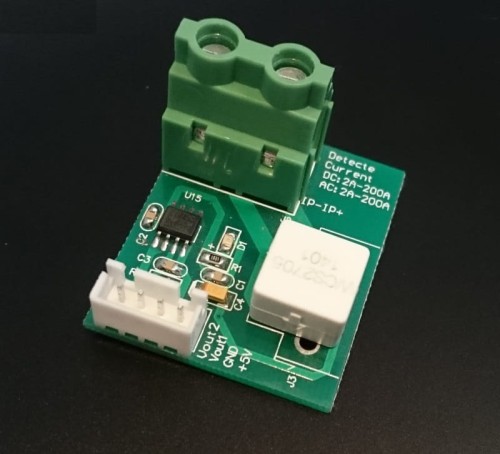

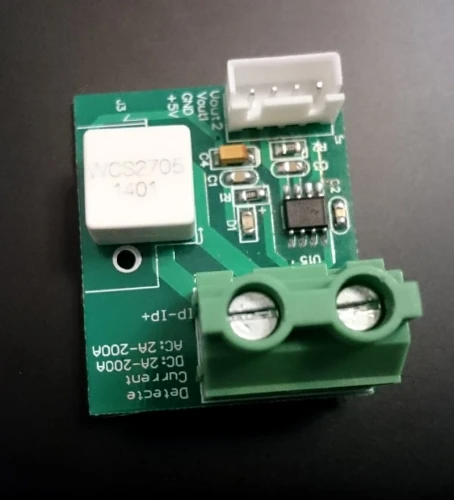

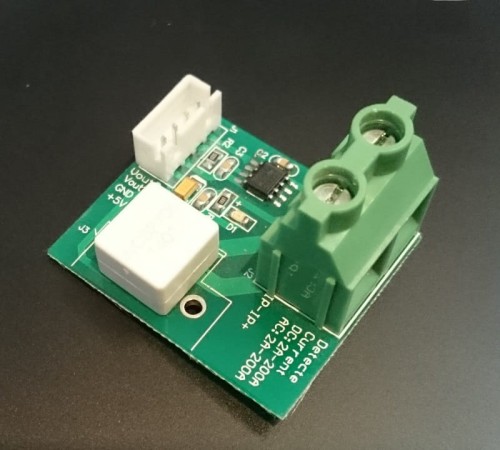

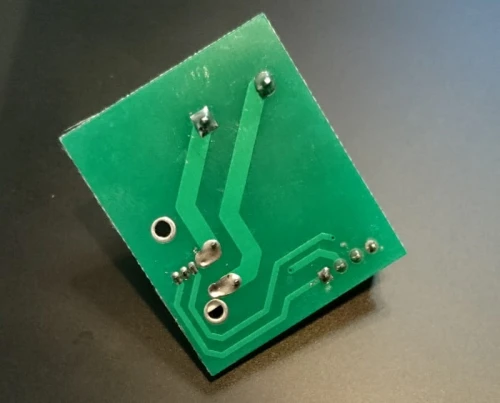

Moduł z miernikiem prądu WCS2705 5A

Cena:: 36,00 zł
zawiera 23% VAT, bez kosztów dostawy
36.00
ilość szt.

towar niedostępny

Producent: Pozostali
Kod produktu: WCS2705

Opis

Moduł z czujnikiem WCS2705 służącym do pomiaru prądu, wykorzystuje efekt hall'a. Czujnik umożliwia precyzyjny pomiar prądu dla napięcia stałego oraz zmiennego. Napięcie wyjściowe czujnika zmienia się liniowo proporcjonalnie do przepływającego prądu.
Czujnik umożliwia monitorowanie prądów w urządzeniach w czasie rzeczywistym np. w celu oszczędzania energii lub zabezpieczenia obwodów elektrycznych.

Napięcie wyjściowe jest oddzielone od układu pomiarowego.

Moduł posiada 2 wyjścia: Vout1 - podłączone bezpośrednio do układu WCS2705 oraz Vout2 - podłączone przez wtórnik napięciowy zrealizowany na wzmacniaczu operacyjnym.

Moduł może służyć jako zamiennik dla czujników ACS712, od których ma większą czułość.





Specyfikacja modułu:

  • zastosowany model czujnika: WCS2705
  • galwaiczne oddzielenie układu pomiarowego od napięcia wyjściowego - proporcjonalnego do natężenia prądu przepływającego przez układ,
  • oporność układu pomiarowego 8.3mΩ,
  • napięcie zasilania układu 3-12V,
  • czułość 255 mV/A,
  • Wymiary PCB: 29x38mm



Kupując otrzymujesz

  • Moduł z czujnikiem (1 szt.)

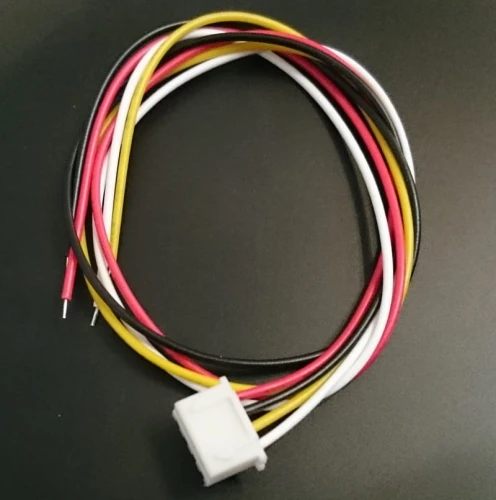

  • Analogowy kabel czujnika (1 szt.)



Nota katalogowa układu: WCS2705
