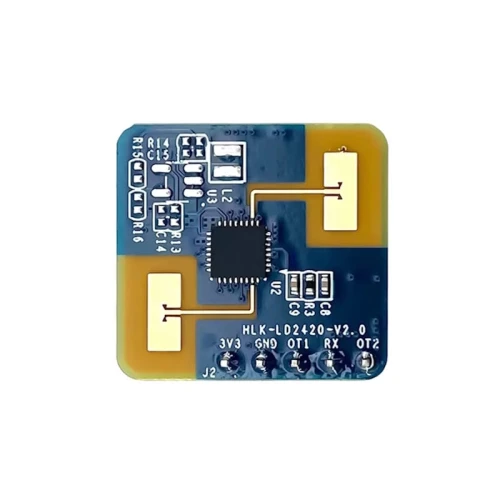

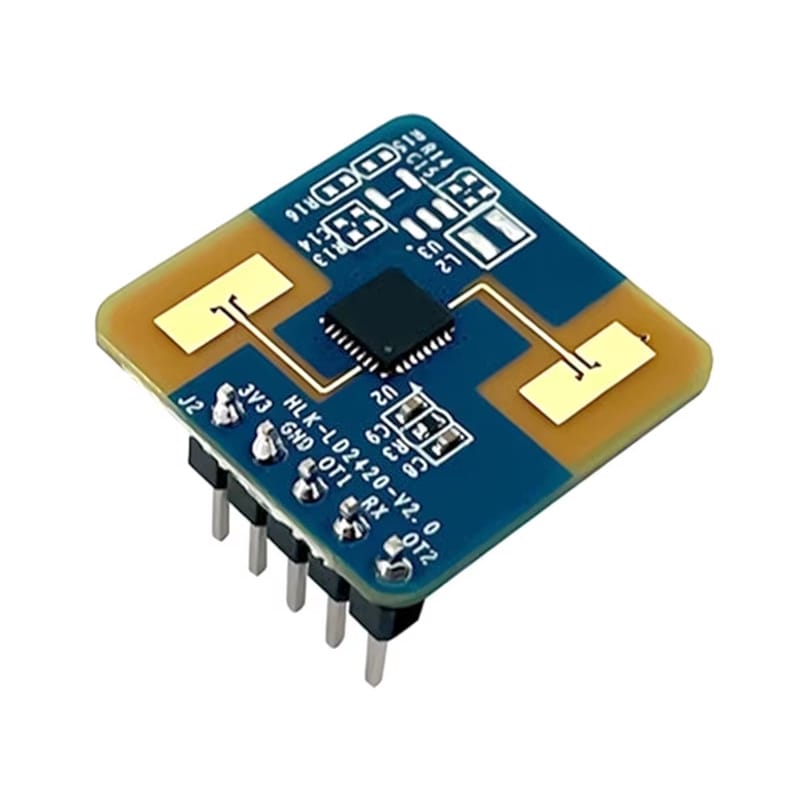

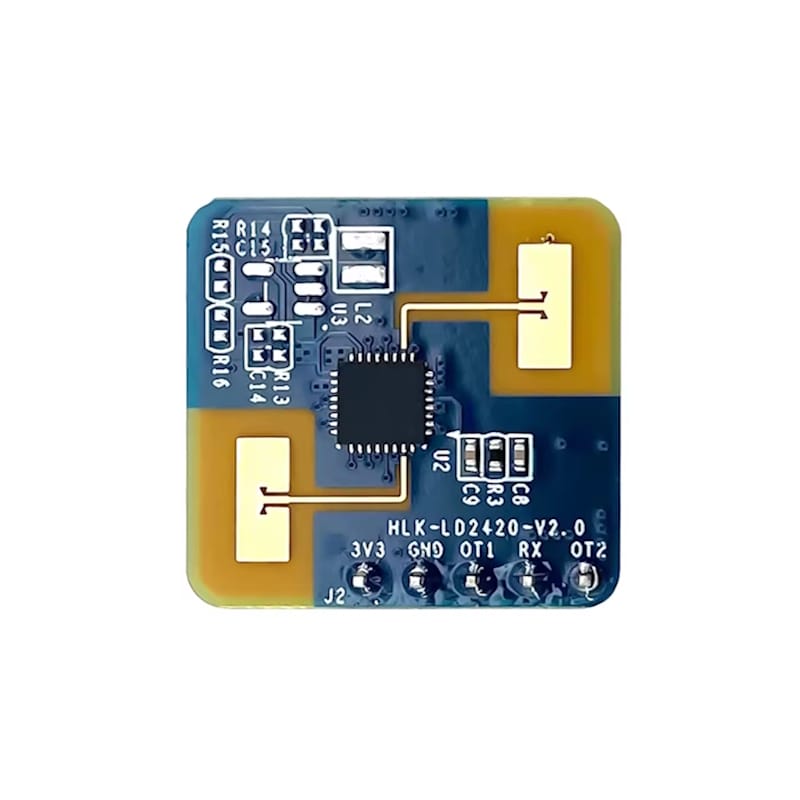

HLK-LD2420 - Moduł radarowy 24GHz do wykrywania ruchu i mikroruchów
Kompaktowy moduł radarowy HLK-LD2420 pracujący w paśmie 24 GHz, przeznaczony do precyzyjnego wykrywania ruchu, mikroruchów oraz stałej obecności człowieka. Wykorzystuje technologię fal milimetrowych (FMCW) i zaawansowane algorytmy przetwarzania sygnału, oferując zasięg detekcji do 8 metrów oraz komunikację przez interfejsy UART i cyfrowe wejścia/wyjścia (GPIO). Dzięki konstrukcji typu plug-and-play moduł świetnie sprawdza się w systemach Smart Home, inteligentnym oświetleniu i zaawansowanych aplikacjach AIoT.
Najważniejsze cechy:
- Zintegrowany układ SoC z inteligentnym algorytmem detekcji w paśmie 24 GHz ISM (zgodność z FCC i CE).

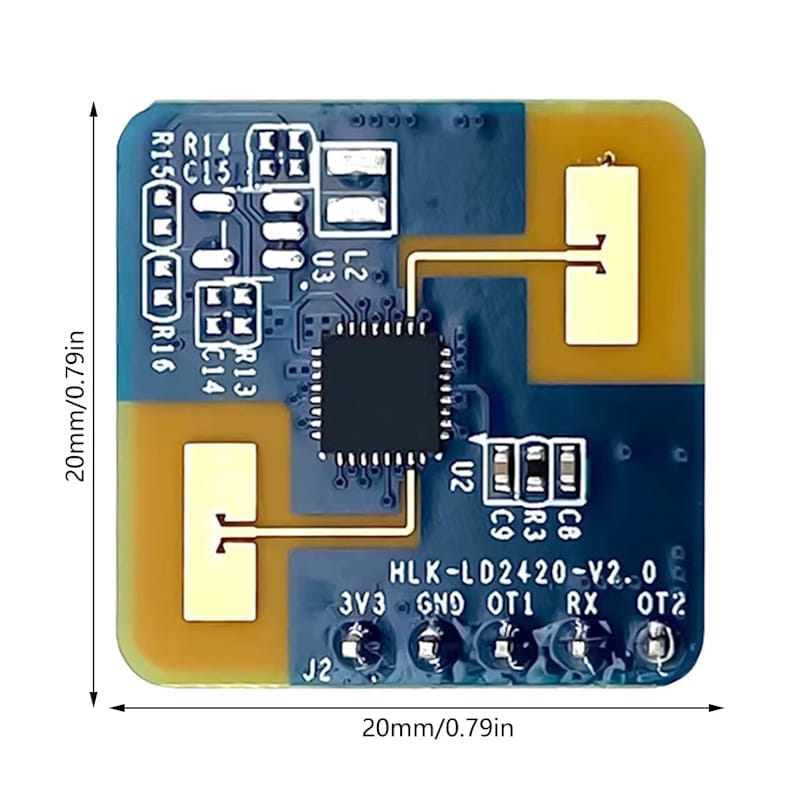

- Kompaktowy rozmiar modułu: 20 × 20 mm.
- Niezawodne wykrywanie ruchu oraz delikatnych mikroruchów (np. oddychanie, niewielkie ruchy ciała).
- Szeroki zakres napięcia zasilania: 3,0 V - 3,6 V (typowo 3,3 V) przy średnim poborze prądu 50 mA.
- Brak martwej strefy: detekcja ze zbliżenia od 0,2 m do maksymalnie 8 m dla ruchu.
- Szeroki kąt wykrywania: pokrycie detekcją obszaru o kącie ±60°.
- Łatwość integracji: interfejsy UART oraz GPIO.
- Rozbudowana konfiguracja stref, czułości i opóźnień (czasu potrzymania) redukująca zakłócenia z otoczenia.
Zastosowanie i możliwości
Dzięki wysokiej precyzji czujnik obecności HLK-LD2420 idealnie nadaje się do wielu scenariuszy z kategorii Internetu Rzeczy (IoT):
- Smart Home: inteligentne sterowanie sprzętem AGD i klimatyzacją na podstawie rzeczywistej obecności domowników.
- Smart Business: automatyczne wybudzanie ekranów reklamowych lub kiosków po zbliżeniu się użytkownika.
- Inteligentne zabezpieczenia: domofony, wizjery elektroniczne, systemy kontroli dostępu.
- Inteligentne oświetlenie: precyzyjne sterowanie lampami w miejscach publicznych, na klatkach schodowych i w domach bez problemu gasnącego światła przy bezruchu.
Zasięg i opcje montażu

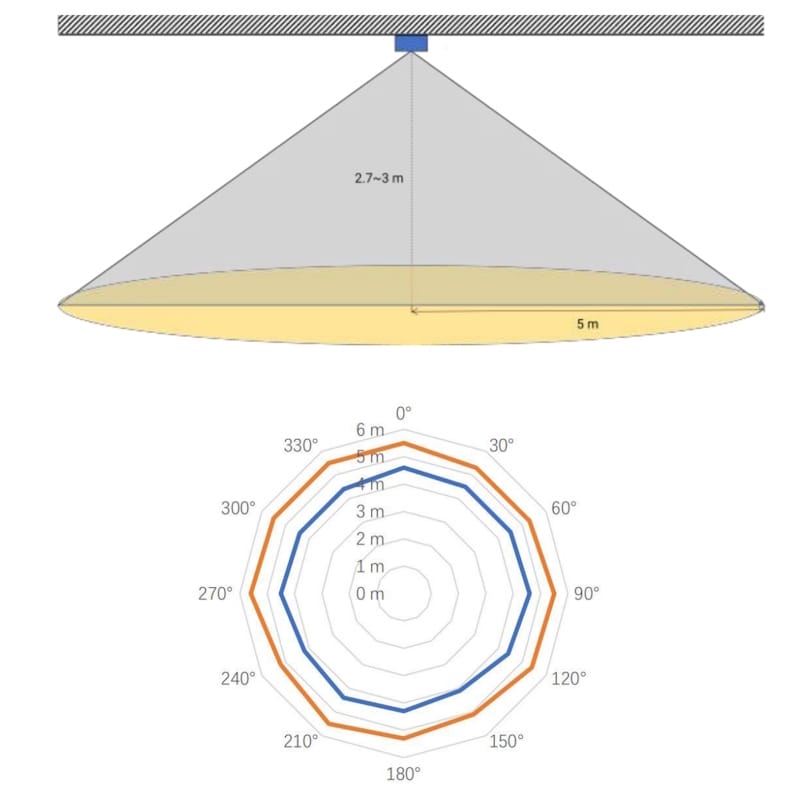

Moduł obsługuje montaż sufitowy oraz ścienny, przy czym zalecaną metodą przez producenta jest instalacja na suficie (na wysokości 2,7 - 3 m). W domyślnej konfiguracji oferuje trójwymiarową strefę detekcji w kształcie stożka o promieniu podstawy do 5 m.

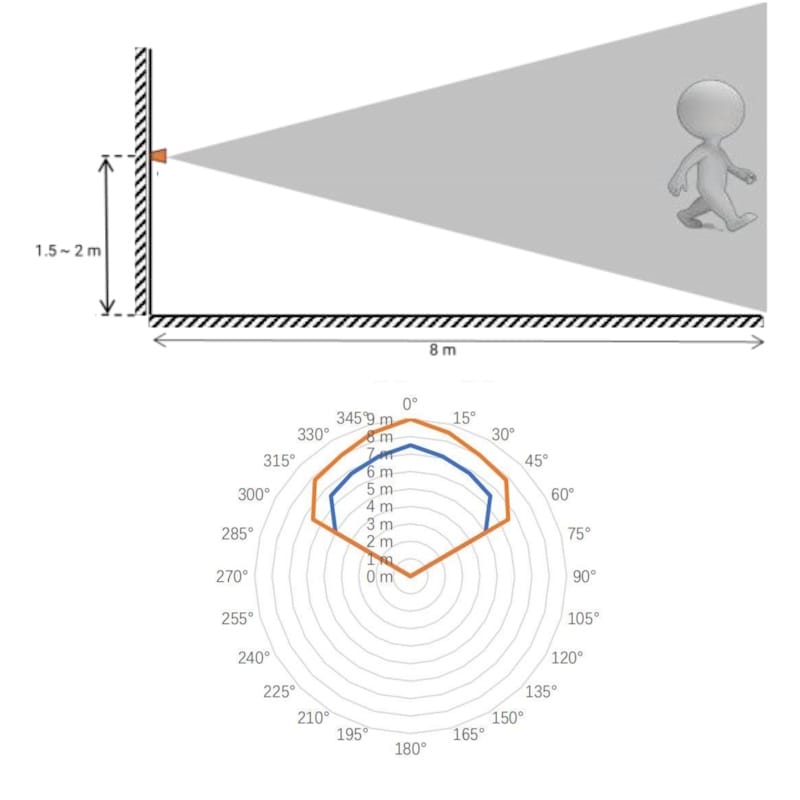

W przypadku montażu ściennego (wysokość 1,5 - 2 m), maksymalny zasięg czujnika wynosi 8 m, obejmując obszar o kącie ±45° w płaszczyźnie poziomej i pionowej.

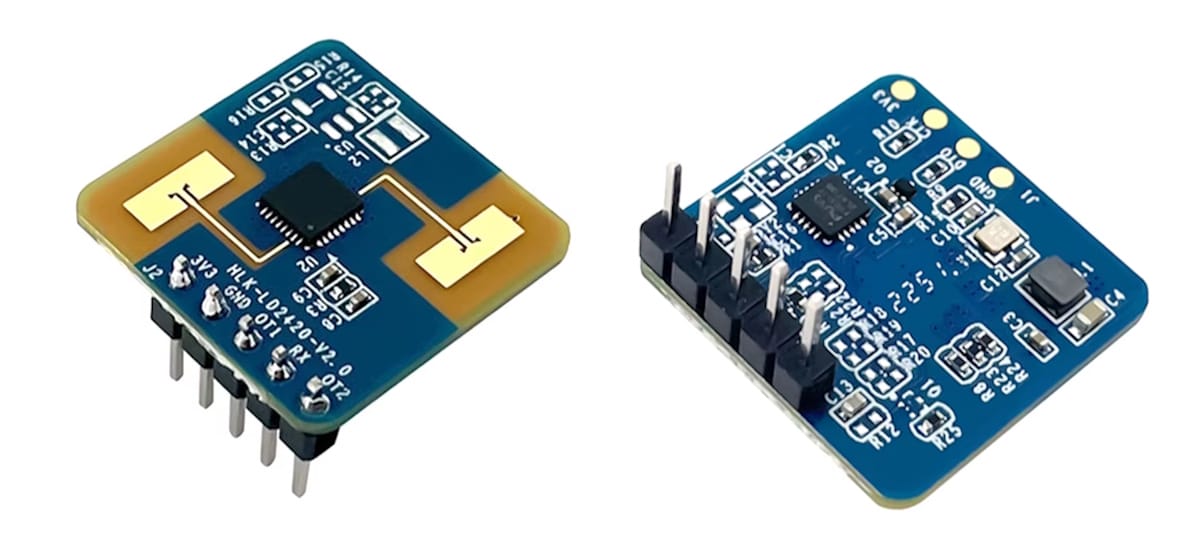

Wyprowadzenia i interfejs

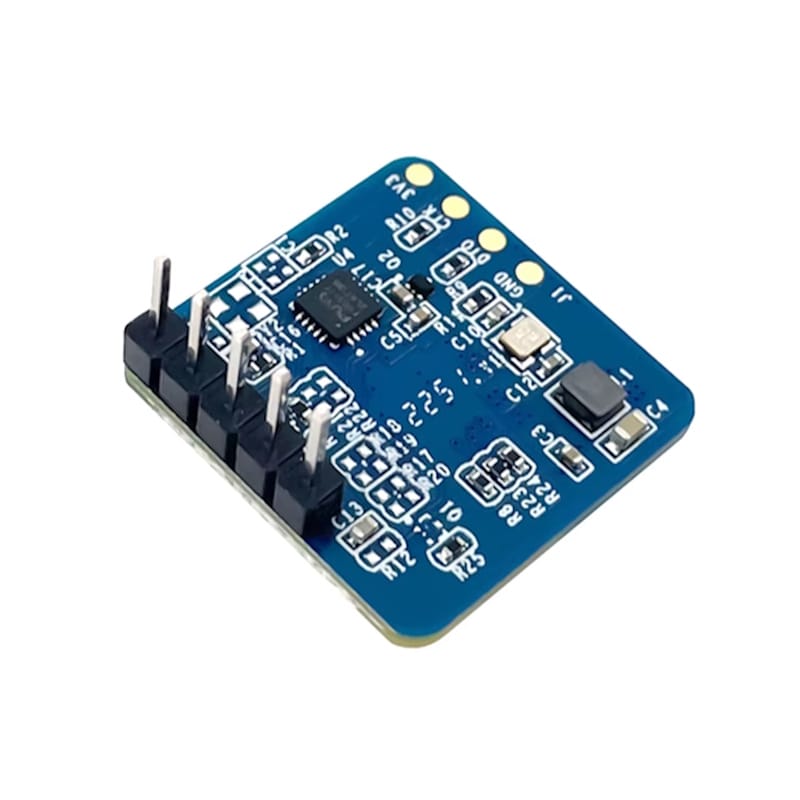

Moduł HLK-LD2420 udostępnia złącze J2 służące do komunikacji i zasilania. Płytka posiada również wyprowadzony interfejs SWD (J1) dedykowany do programowania i debugowania układu MCU.
- 3V3: Zasilanie 3,0 V - 3,6 V (typowo 3,3 V)
- GND: Masa zasilania układu
- OT1 (UART_TX): Transmisja danych z interfejsu UART (napięcie logiczne 0 - 3,3 V)
- RX (UART_RX): Odbiór danych do interfejsu UART (napięcie logiczne 0 - 3,3 V)
- OT2: Pin wyjścia sygnału detekcji (Stan wysoki - wykryto osobę; Stan niski - brak obecności)
Specyfikacja techniczna
- Pasmo robocze: 24 GHz - 24,25 GHz
- Napięcie zasilania: 3,0 V - 3,6 V DC
- Średni pobór prądu: 50 mA
- Maksymalna moc promieniowana: 11 dBm
- Dokładność pomiaru odległości: ±0,35 m
- Częstotliwość odświeżania: 10 Hz
- Zasięg (montaż ścienny): ruch do 8 m, mikroruchy do 6 m
- Zasięg (montaż sufitowy): ruch do 5 m, mikroruchy do 4 m
- Wymiary całkowite: 20 × 20 mm
- Temperatura robocza: od -40°C do +85°C
- Certyfikacje i standardy: zgodność z wymaganiami FCC i CE
Zawartość zestawu
- Moduł radarowy czujnik obecności HLK-LD2420 - 1 szt.
