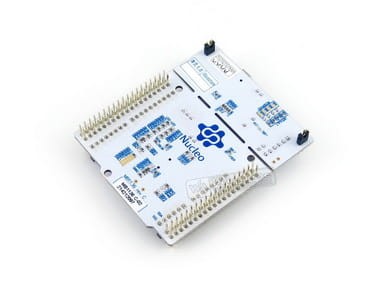

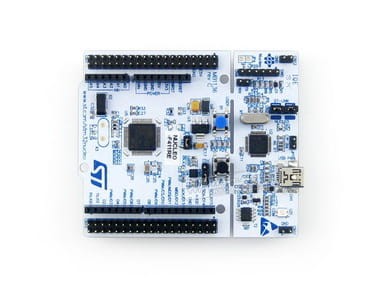

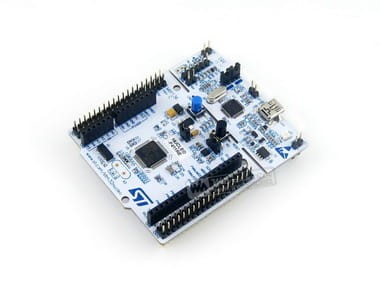

NUCLEO-F411RE with STM32F411RE MCU

NUCLEO-F411RE, Płytka rozwojowa do serii STM32 F4 - z MCU STM32F411RE, obsługuje Arduino

Opis

Płytka STM32 Nucleo zapewnia użytkownikom niedrogi i elastyczny sposób na wypróbowanie nowych pomysłów i budowę prototypów z dowolną linią mikrokontrolera STM32, wybierając spośród różnych kombinacji wydajności, zużycia energii i funkcji. Obsługa połączeń Arduino ™ i nagłówki ST Morpho ułatwiają rozszerzenie funkcjonalności otwartej platformy programistycznej STM32 Nucleo o szeroki wybór specjalistycznych osłon.

Płytka STM32 Nucleo nie wymaga oddzielnej sondy, ponieważ integruje debugger / programator ST-LINK / V2-1.

Płytka STM32 Nucleo jest dostarczana z obszerną biblioteką HAL oprogramowania STM32 wraz z różnymi przykładowymi pakietami oprogramowania, a także z bezpośrednim dostępem do zasobów online mbed.

Kluczowe cechy:

• Mikrokontroler STM32 z pakietem LQFP64

  • STM32F411RET6 ( 512K FLASH )

• Dwa rodzaje zasobów rozszerzających



  • Arduino Uno Revision 3 connectivity
  • STMicroelectronics Morpho extension pin headers for full access to all STM32 I/Os
• mbed-enabled (mbed.org)
• Wbudowany debugger / programator ST-LINK / V2-1 ze złączem SWDr
  • selection-mode switch to use the kit as a standalone ST-LINK/V2-1

• Elastyczny zasilacz do płyty



  • USB VBUS or external source(3.3 V, 5 V, 7 - 12 V)
  • Power management access point
• Trzy diody LED

  • USB communication (LD1), user LED (LD2), power LED (LD3)
• Dwa przyciski: USER i RESET

• Możliwość ponownego wyliczenia USB: trzy różne interfejsy obsługiwane przez USB



  • Virtual Com port
  • Mass storage
  • Debug port

    Kompleksowa biblioteka HAL wolnego oprogramowania, w tym różne przykłady oprogramowania

• Obsługiwany przez szeroki wybór zintegrowanych środowisk programistycznych (IDE), w tym IDE opartych na IAR, Keil, GCC

Co jest na płycie:

Wymiary:

Design Support

For Technical Documentation, Software & Development Tools, Hardware Resources, view the NUCLEO-F411RE official page on www.st.com to get more information: http://www.st.com/web/catalog/tools/FM116/SC959/SS1532/LN1847/PF260320

Package Contains

1. NUCLEO-F411RE × 1
