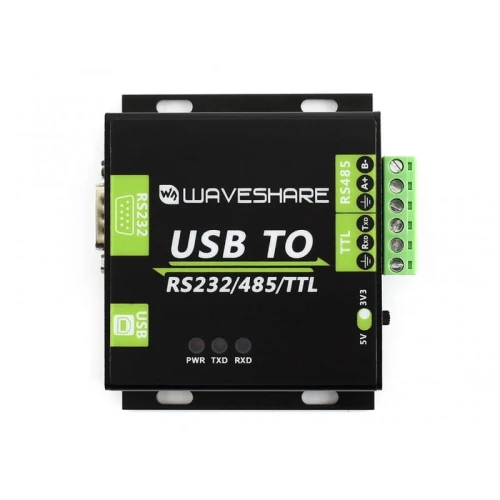

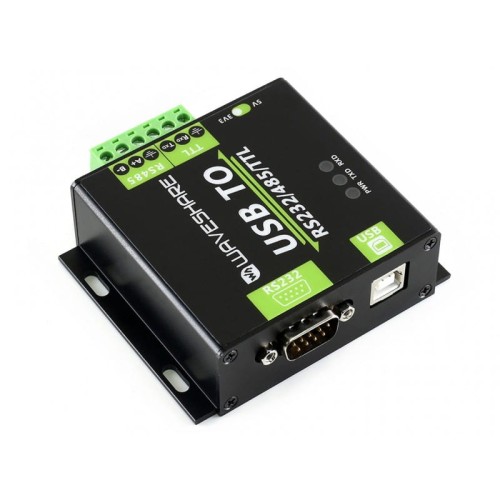

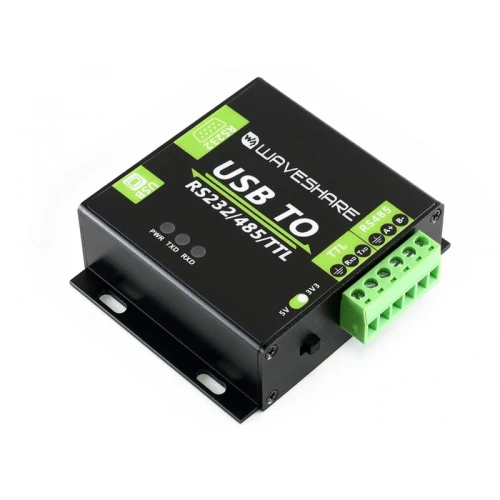

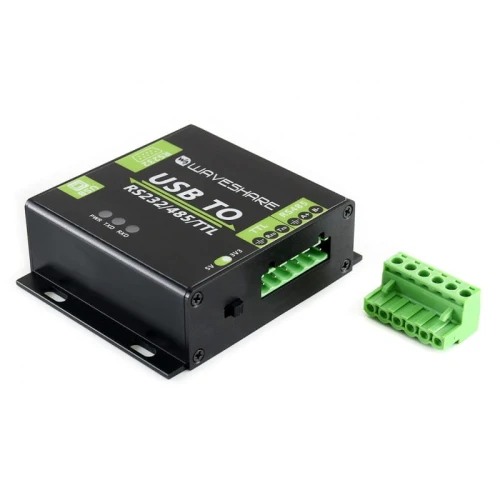

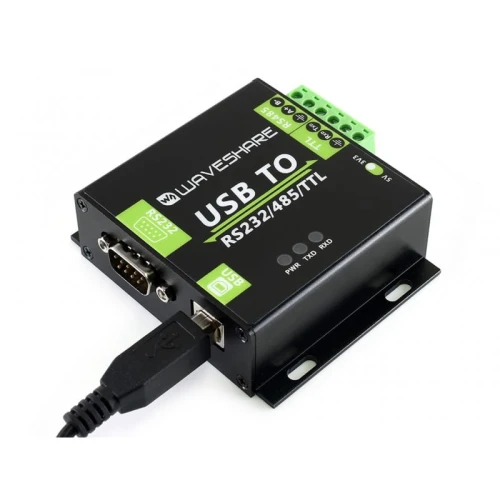

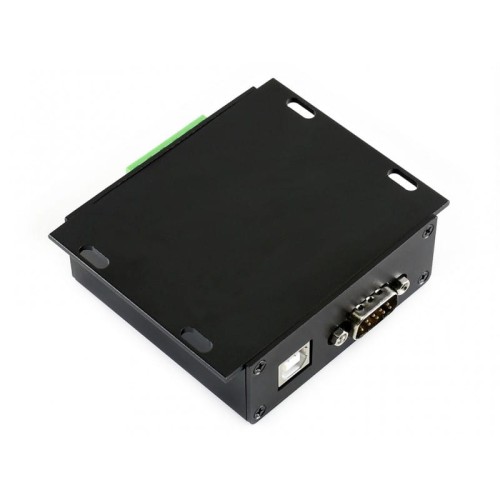

Konwerter USB na RS232/RS485/TTL z izolacją zbudowany na FT232RL

 Opis:

Konwerter USB na RS232/RS485/TTL z pełną izolacją oparty na oryginalnym układzie FT232RL. Posiada wbudowany obwody zabezpieczeń w tym oddzielone galwanicznie obwody zasilania.

Moduł jest bardzo łatwy w użyciu i posiada w pełni zautomatyzowane procesy nadawania i odbierania danych bez opóźnień. Ze względu na jego szybkość przesyłu danych, stabilność i niezawodność jest idealny w zastosowaniach przemysłowych.

Właściwości:

• USB na RS232, USB na RS485, USB na TTL (UART)
• Zawiera oryginalny FT232RL, szybka komunikacja, stabilność i niezawodność.
• Galwanicznie rozdzielone obwody zasilania. Brak potrzeby stosowanie zewnętrznych obwodów zasilania.
• Zawiera niezawodną izolację magnetyczną co znacznie poprawia odporność na zakłócenia.
• Zawiera zabezpieczenia przeciw przepięciowe TVS (Transient Voltage Suppressor), bardzo efektywnie tłumi przepięcia, strome szpilki napięćowe i elektrostatyczne.
• Zawiera zabezpieczenia przeciw przeciążeniowe. Na pokładzie resetowalne bezpieczniki i diody zabezpieczające.
• W pełni zautomatyzowany transceiver bez opóźnień transmitowanych danych.
• Zawiera translator poziomów 3.3V/5V voltage translator, konfiguracja poziomów TTL poprzez przełącznik.
• Solidna aluminiowa obudowa.
• Wskaźniki LED dla monitorowania zasilania i statusu transmisji.
• Wysokiej jakości złącza USB i RS232.

Specyfikacja:

• Typ produktu: przemysłowy konwerter z optoizolacją.
• Szybkość transmisji: 300-921600bps
• Host port: USB
• Device port:  RS485/RS232/TTL
• USB:
  • Napięcie pracy: 5V
  • Konektor: USB-B
  • Zabezpieczenia: 200mA resetowalne bezpieczniki, izolowane wyjście.
  • Zasięg transmisji: ~5m
• RS485:
  • Złącze: wejjście na skrętkę.
  • Piny: A+, B-, GND
  • Kontrola kierunku: automatyczna sprzętowa.
  • Zabezpieczenie: 600W lightning-proof and surge-suppress, zabezpieczenie 15KV ESD  (reserved 120R balancing resistor solder pads)
  • Zasięg transmisji: ~1200m
  • Tryby transmisji: jeden do wielu (do 32 odbiorników, zaleca się stosowanie wzmacniaczy pośredniczących co 16)
• RS232:
  • Złącze: DR9 male.
  • Zabezpieczenia: dioda TVS , zabezpieczenie przeciążeniowe, zabezpieczenie ESD.
  • Zasięg: ~15m
  • Tryb transmisji: jeden do jeden.
• TTL (UART):
  • Napięcie pracy: 3.3V/5V
  • Złącze: Terminal przykręcany.
  • Piny: TXD, RXD, GND
  • Zabezpieczenia: dioda typu clamp, przepięciowe, przeciw odwrotnemu podłączeniu.
  • Tryb transmisji: jeden do jeden.
• Wskaźniki LED:
  • PWR: czerwona dla zasilania USB detekcja napięcia i podłączenia.
  • TXD: zielona dla danych wysyłanych.
  • RXD: niebieska dla danych odbieranych.
• Warunki pracy:
  • Temperatura: -15℃ ~ 70℃
  • Wilgotność: 5%RH ~ 95%RH
• Obsługiwane systemy: Windows 10 / 8.1 / 8 / 7 / XP

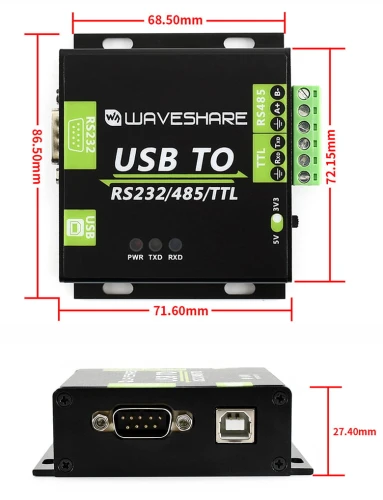

• wymiary:

Wiki: USB_TO_RS232/485/TTL
