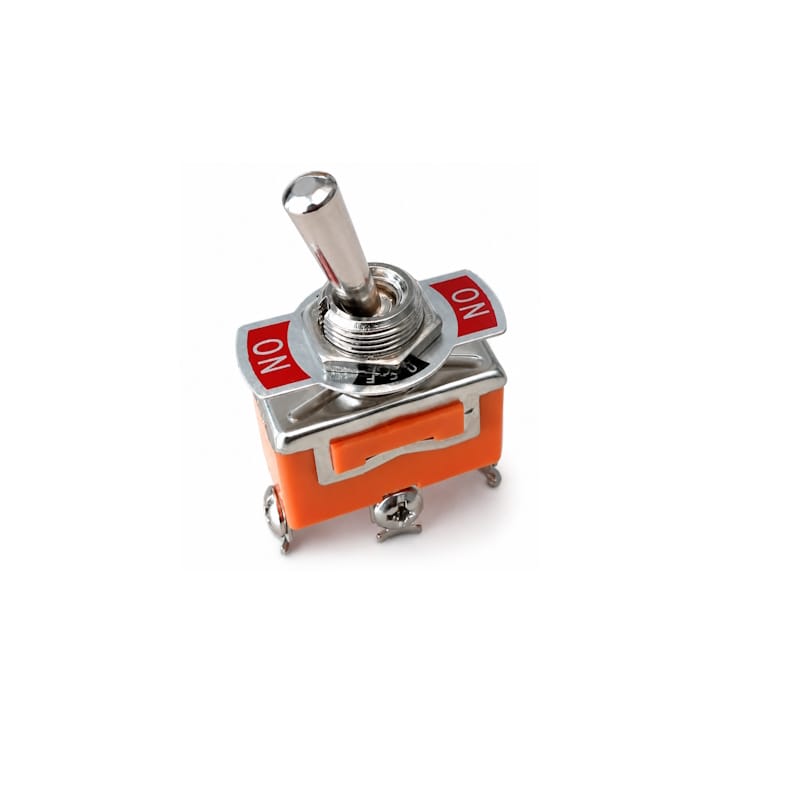

Przełącznik dźwigniowy E-TEN1122 ON-OFF-ON DPST 3 piny 15A 250V czerwony montaż panelowy
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

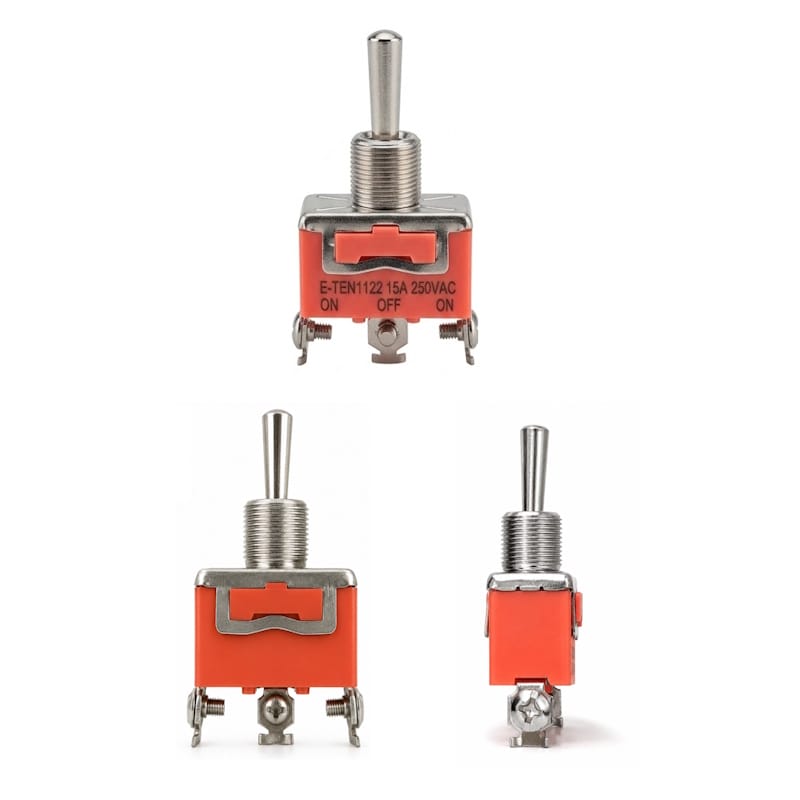

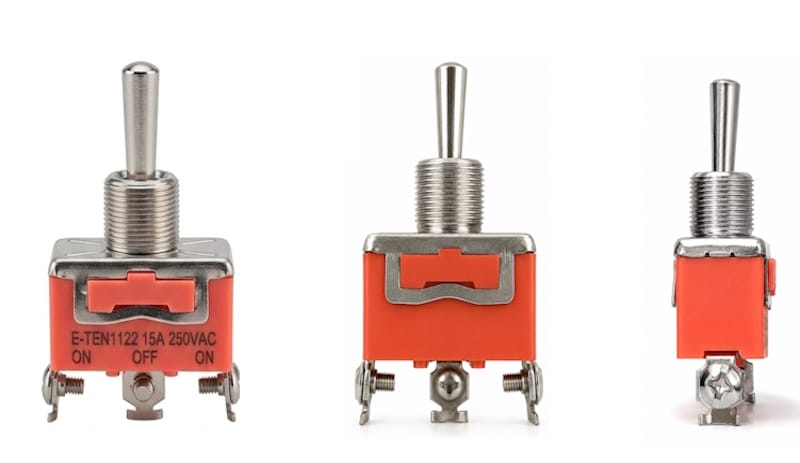

Przełącznik dźwigniowy E-TEN1122 ON-OFF-ON SPDT 3 piny 15A 250V AC
Przełącznik dźwigniowy E-TEN1122 trójpozycyjny przełącznik ON-OFF-ON przeznaczony do sterowania jednym obwodem i przełączania pomiędzy dwoma wyjściami. Obciążalność styków wynosi 15 A przy 250 V AC, a montaż odbywa się w otworze o średnicy 12 mm.
Najważniejsze cechy:
- Trzy stabilne pozycje pracy: ON-OFF-ON.
- Konfiguracja styków SPDT.
- Przełączanie jednego wspólnego styku pomiędzy dwoma wyjściami.
- Obciążalność styków do 15 A przy 250 V AC.
- 3 wyprowadzenia do podłączenia przewodów.
- Przystosowany do montażu panelowego.
- Średnica montażowa: 12 mm.
Działanie
Przełącznik E-TEN1122 pracuje w konfiguracji SPDT (Single Pole Double Throw). W zależności od położenia dźwigni styk wspólny zostaje połączony z jednym z dwóch pozostałych wyprowadzeń. Pozycja środkowa OFF rozłącza oba połączenia.
Zastosowanie
- panele sterownicze,
- urządzenia elektryczne i elektroniczne,
- maszyny oraz urządzenia warsztatowe,
- wybór kierunku pracy urządzenia,
- przełączanie pomiędzy dwoma obwodami,
- projekty elektroniczne i DIY,
- naprawa urządzeń jako element zamienny.

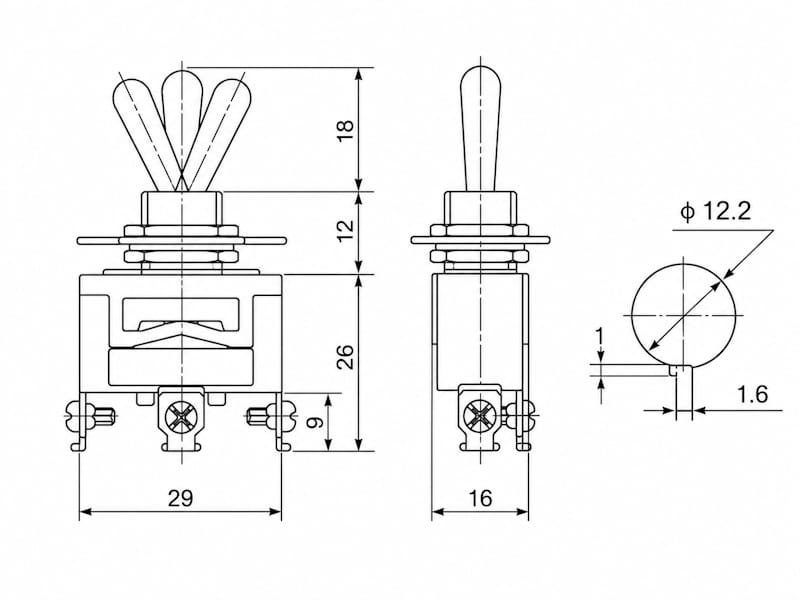

Montaż
Przełącznik przeznaczony jest do montażu panelowego w otworze o średnicy 12 mm. Gwintowany korpus umożliwia zamocowanie elementu w obudowie lub panelu sterowniczym.
Jak działa przełącznik E-TEN1122?
Przełącznik posiada trzy wyprowadzenia: środkowy styk wspólny oraz dwa styki przełączane. Zależnie od położenia dźwigni styk wspólny zostaje połączony z jednym z dwóch wyjść.
- Pierwsza pozycja ON: styk wspólny zostaje połączony z pierwszym wyjściem.
- Pozycja środkowa OFF: styk wspólny jest odłączony od obu wyjść.
- Druga pozycja ON: styk wspólny zostaje połączony z drugim wyjściem.
Układ ON-OFF-ON pozwala wybierać pomiędzy dwoma obwodami, zachowując pozycję środkową, w której oba obwody są rozłączone.
Specyfikacja techniczna
- Model: E-TEN1122
- Typ: przełącznik dźwigniowy
- Sposób przełączania: ON-OFF-ON
- Liczba pozycji: 3
- Konfiguracja styków: SPDT
- Liczba wyprowadzeń: 3
- Napięcie znamionowe: 250 V AC
- Prąd znamionowy: 15 A
- Średnica montażowa: 12 mm
- Montaż: panelowy

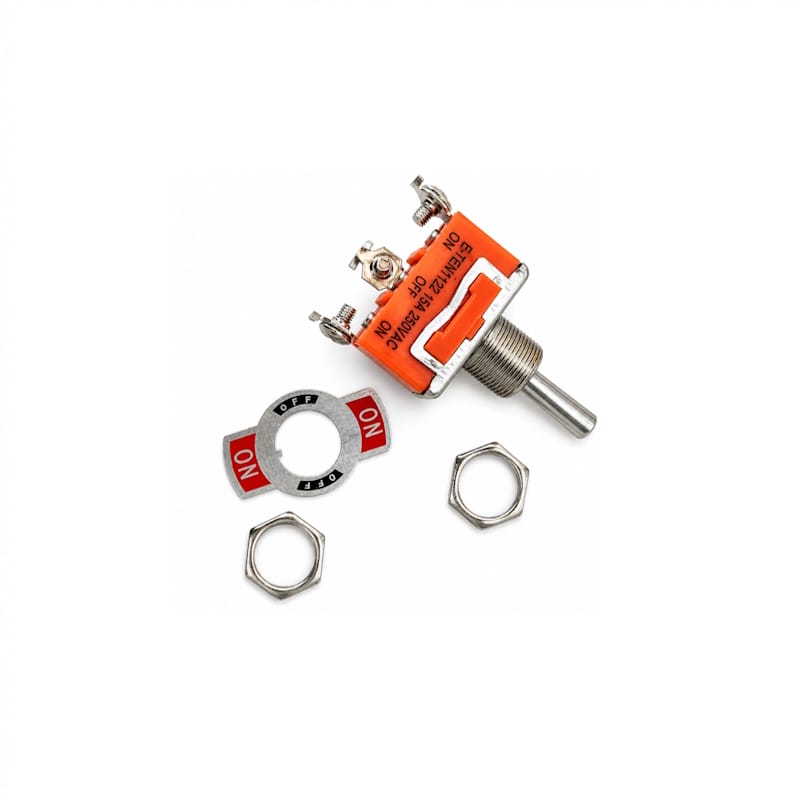

Zawartość zestawu
- Przełącznik dźwigniowy E-TEN1122 ON-OFF-ON SPDT – 1 szt.

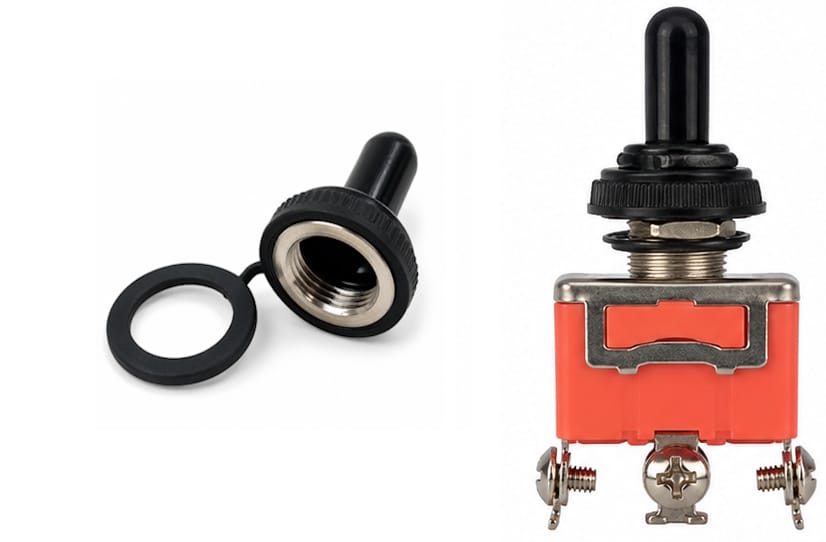

Kompatybilna osłona gumowa
Do przełączników z serii E-TEN dostępna jest kompatybilna gumowa osłona wodoodporna z gwintem M12. Kapturek zabezpiecza przełącznik przed wodą, wilgocią, kurzem i zabrudzeniami, jednocześnie umożliwiając wygodną obsługę dźwigni.
