Shield z wyświetlaczem 2.8 TFT LCD oraz panelem dotykowym
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

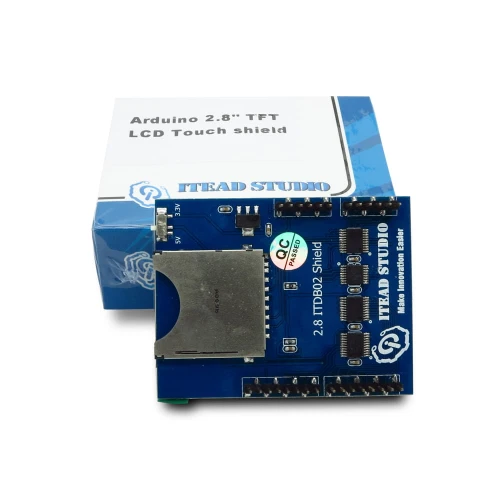

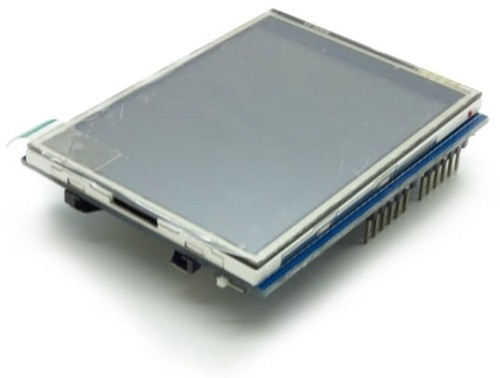

Shield dla Arduino z wyświetlaczem TFT LCD 2.8" oraz rezystancyjnym panelem dotykowym. Shield współpracuje z Arduino UNO/MEGA.
Wyświetlacz wykorzystuje sterownik ILI9325DS obsługiwany za pomocą interfejsu równoległego: 8bit danych 4 linie sterujące co w przypadku Arduino znacznie przyspiesza działanie wyświetlacza.
Specyfikacja:
- Shield jest zgodny z Arduino UNO Rev3 / Mega
- Współpraca z bibliotekami dla Arduino
- Rozdzielczość wyświetlacza : 240 x 320 pixels
- Rozmiar wyświetlacza : 2.8"
- Ilość kolorów : 262K
- Podświetlanie : LED
- Sterownik: ILI9325DS
- Możliwość pracy z systemami 3.3 oraz 5V
Hardware
| Arduino PIN | Description |
| D0 | DB8 |
| D1 | DB9 |
| D2 | DB10 |
| D3 | DB11 |
| D4 | DB12 |
| D5 | DB13 |
| D6 | DB14 |
| D7 | DB15 |
| D8 | Touch_Dout |
| D9 | Touch_IRQ |
| D10 | SD_CS |
| D11 | SD_MOSI |
| D12 | SD_MISO |
| D13 | SD_SCK |
| A0 | Touch_Din |
| A1 | Touch_CLK |
| A2 | - |
| A3 | TFT_CS |
| A4 | TFT_WR |
| A5 | TFT_RS |
Uwaga w przypadku używania z płytkami Arduino - z dużym złączem USB, shield delikatnie odstaje jak na zdjęciu ponizej.
Więcej informacji dostępnych jest na stronie wiki: https://www.itead.cc/wiki/2.8_TFT_LCD_Touch_Shield_V1
