Shield z wyświetlaczem LCD 1602 zgodny z Arduino
Cena::
25,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Dostępność::
brak towaru
Producent:
IteadStudio
Kod produktu:
IM120417018

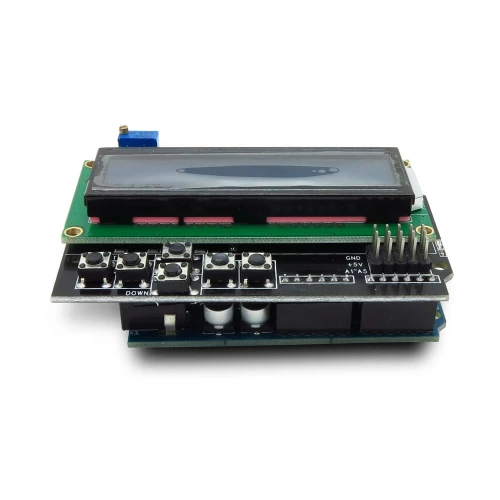

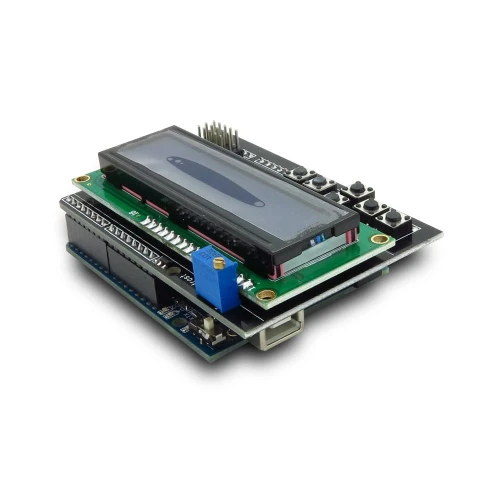

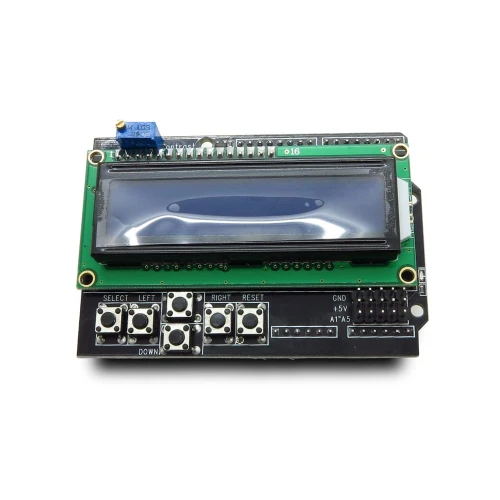

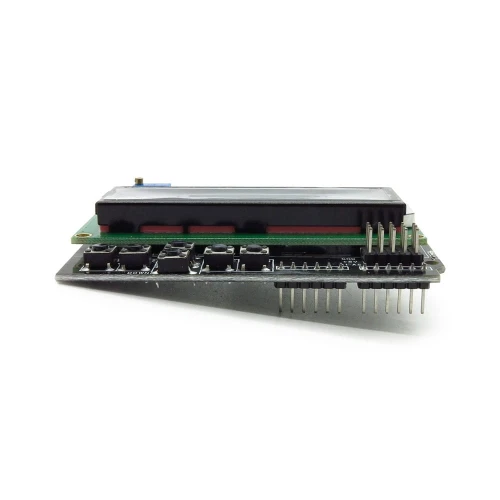

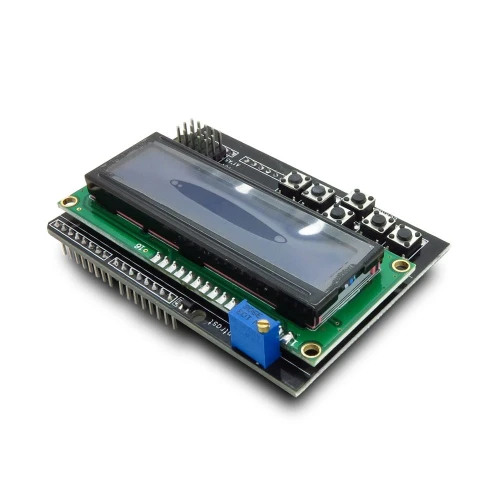

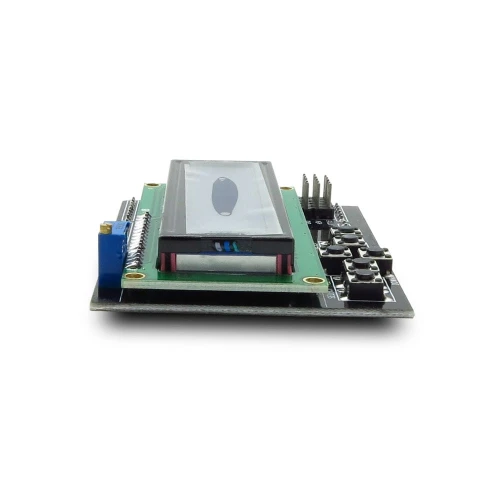

Bardzo popularny shield dla Arduino z wyświetlaczem LCD 16x02 oraz klawiaturą. Shield korzysta z biblioteki Arudino LCD4Bit library.
Dokumentacja:
Hardware
|
Pin |
Function |
|
A0 |
Button(select, up, right, down and left) |
|
D4 |
DB4 |
|
D5 |
DB5 |
|
D6 |
DB6 |
|
D7 |
DB7 |
|
D8 |
RS(Data or signal display selection) |
|
D9 |
LCD1602 Enable |
|
D10 |
Backlight control |
SPECIFICATION
| Version | 1.1 |
|---|---|
| Compatible Mainboard |
|
| Shield Functions |
|
| Board Size | 83mm x 57mm |
| Operation Level |
|
| Stackable | No |
| Model | IM120417018 |
| Accessories | No |
| Weight | 70.00g |
DOWNLOAD
Demo Code
Datasheet
Schematic
