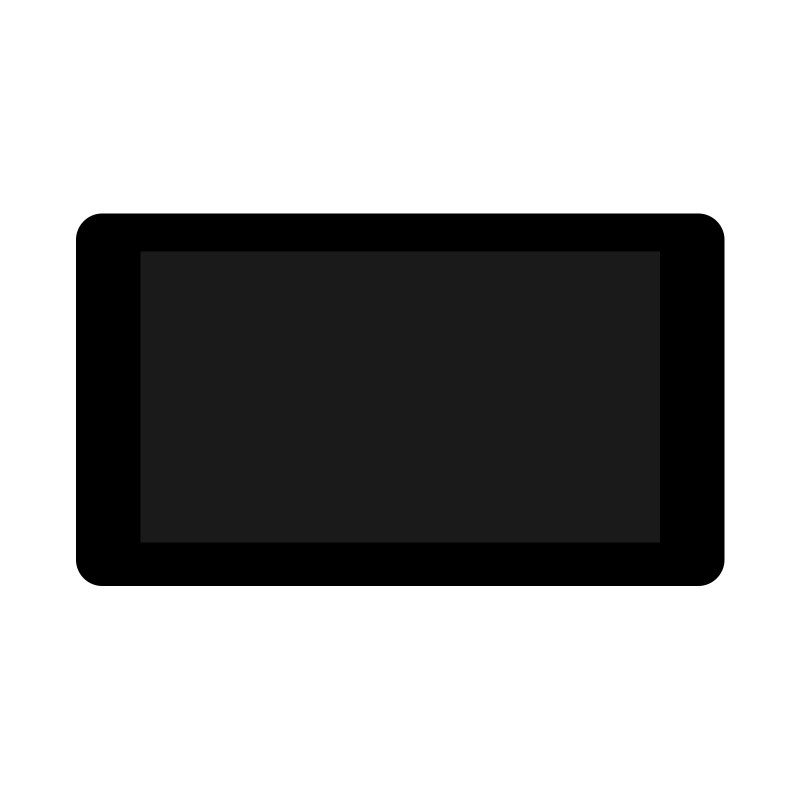

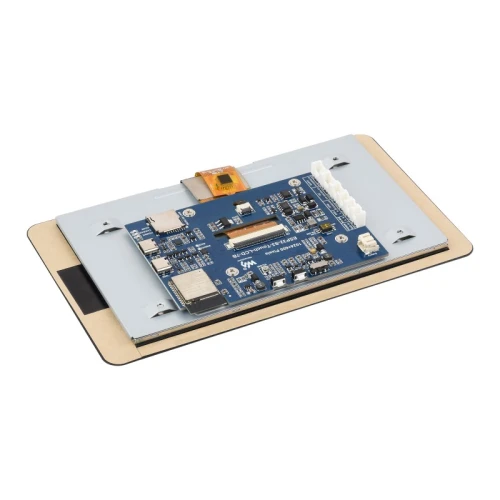

Płytka rozwojowa ESP32-S3 z ekranem dotykowym 7" (Typ B)

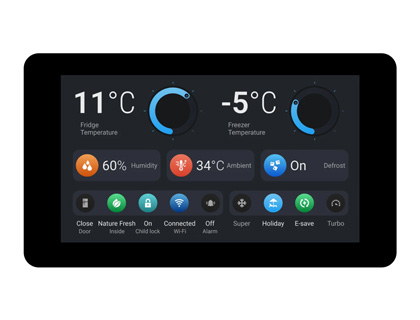

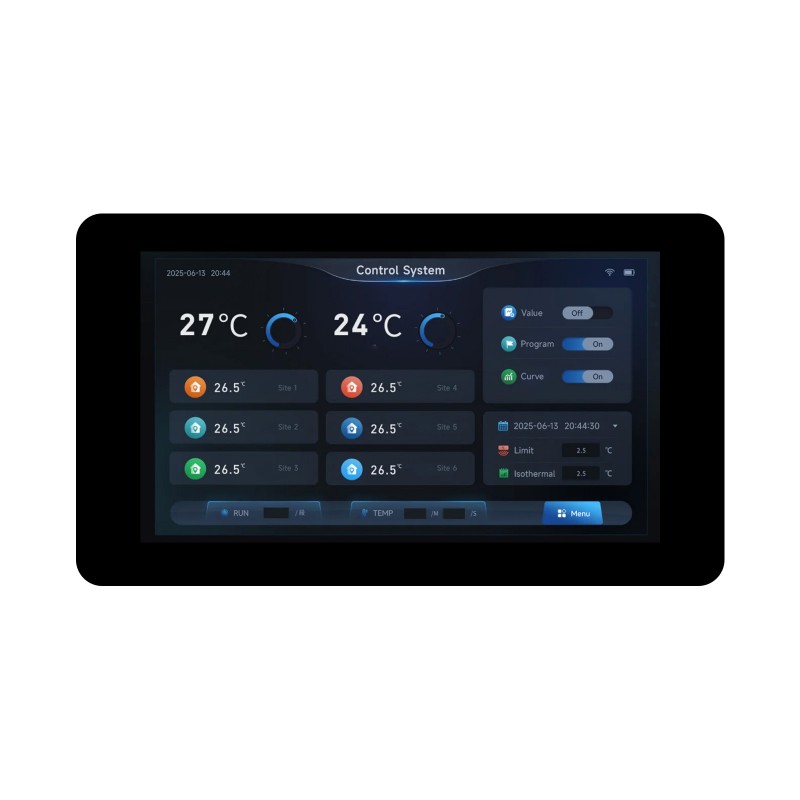

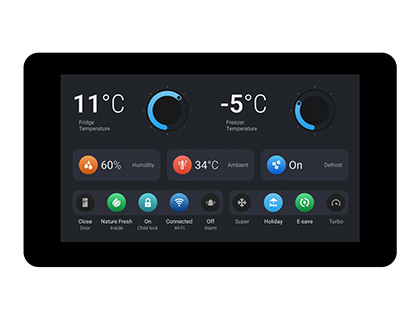

Wydajna płytka rozwojowa oparta na układzie ESP32-S3, zintegrowana z 7-calowym pojemnościowym ekranem dotykowym o rozdzielczości 1024×600 pikseli. Moduł posiada wbudowaną łączność bezprzewodową Wi-Fi i Bluetooth, rozszerzoną pamięć oraz interfejsy takie jak CAN czy RS485, co czyni go idealnym narzędziem do szybkiego prototypowania i budowy zaawansowanych aplikacji HMI obsługujących interfejsy graficzne, na przykład LVGL.
Najważniejsze cechy:
- Dwurdzeniowy procesor Xtensa 32-bit LX7 z taktowaniem do 240 MHz.
- Wbudowane moduły bezprzewodowe Wi-Fi 2.4GHz oraz Bluetooth 5 (LE) ze zintegrowaną anteną.
- Pamięć: 512KB SRAM, 384KB ROM, wbudowane 16MB Flash oraz 8MB PSRAM.
- 7-calowy wyświetlacz LCD 1024×600 65 tys. kolorów.
- 5-punktowy panel pojemnościowy obsługiwany przez interfejs I2C z obsługą przerwań.
- Zintegrowane interfejsy CAN, RS485, I2C, czytnik kart TF (microSD) oraz port USB pełnej prędkości.
- Diody LED ułatwiające monitorowanie zasilania oraz postępu ładowania baterii litowej.
- Wsparcie dla precyzyjnego zarządzania poborem energii oraz elastycznego sterowania taktowaniem.

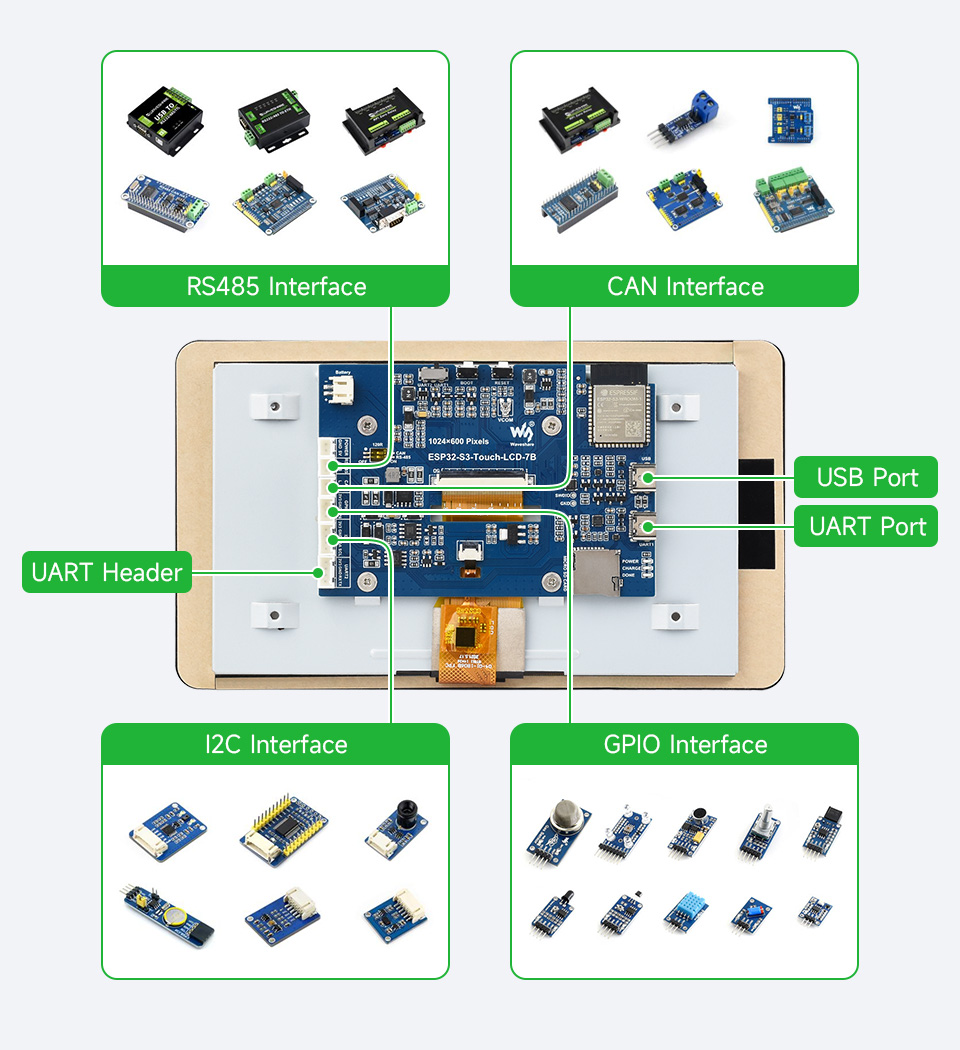

Przykłady zastosowań i peryferia

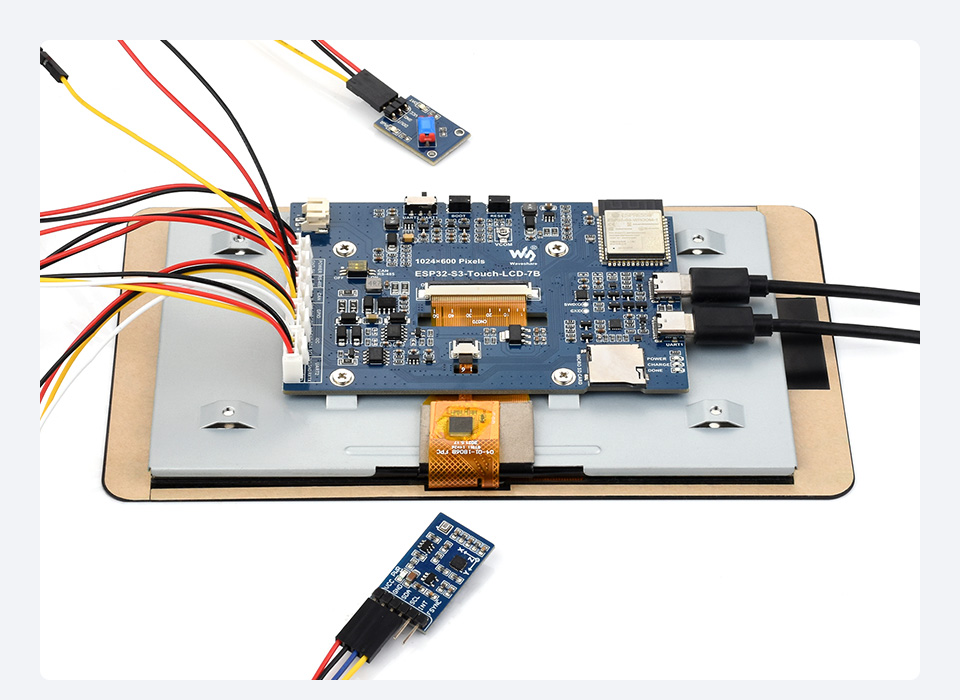

Rozbudowane możliwości komunikacyjne pozwalają na podłączenie zewnętrznych czujników oraz układów wykonawczych przy wykorzystaniu magistrali RS485 czy CAN. Moduł świetnie sprawdzi się w inteligentnych domach, automatyce przemysłowej i zaawansowanych aplikacjach IoT.

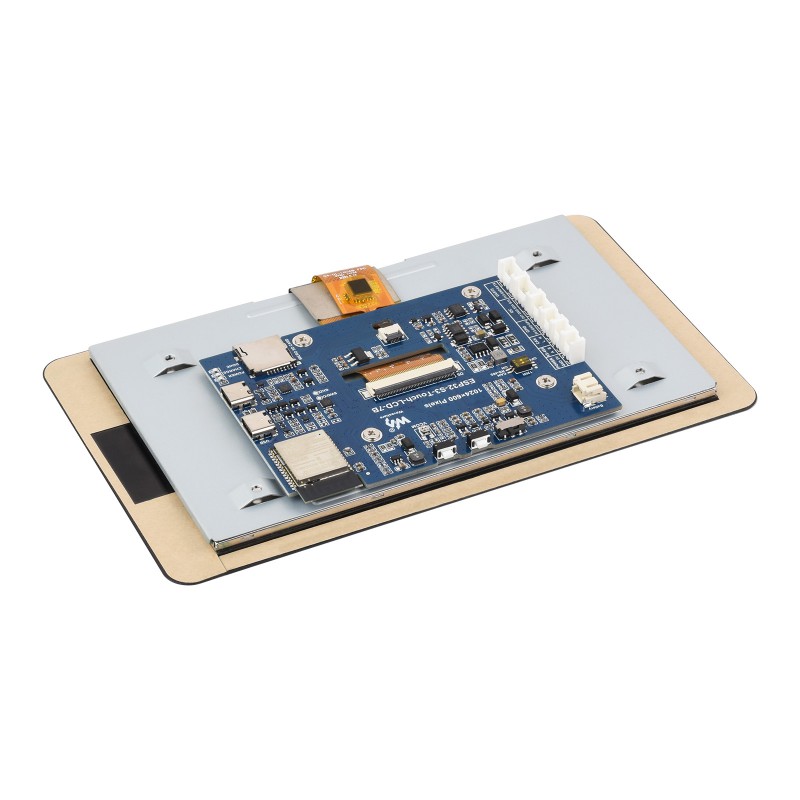

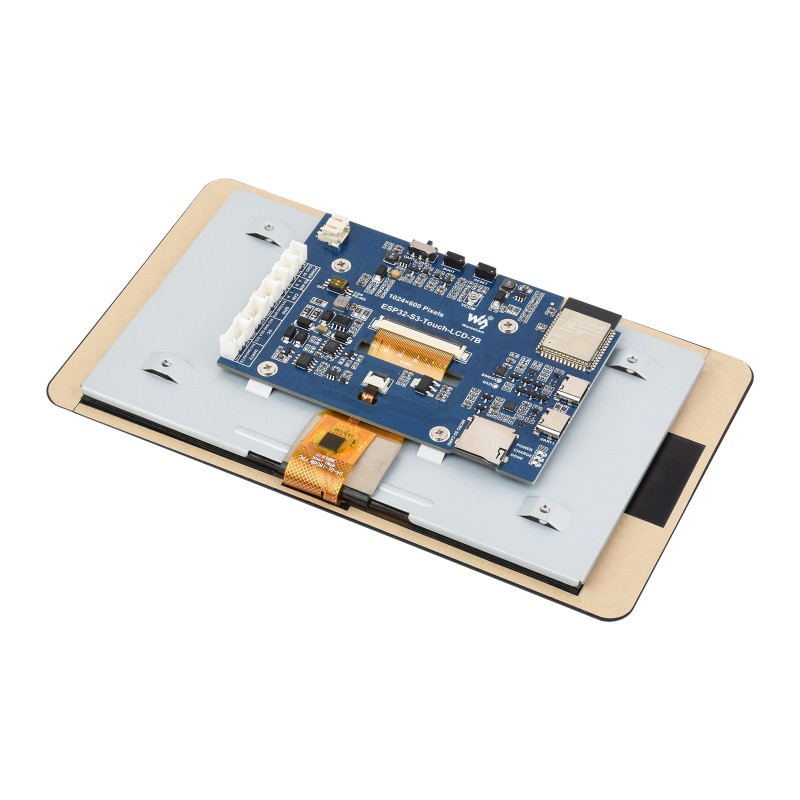

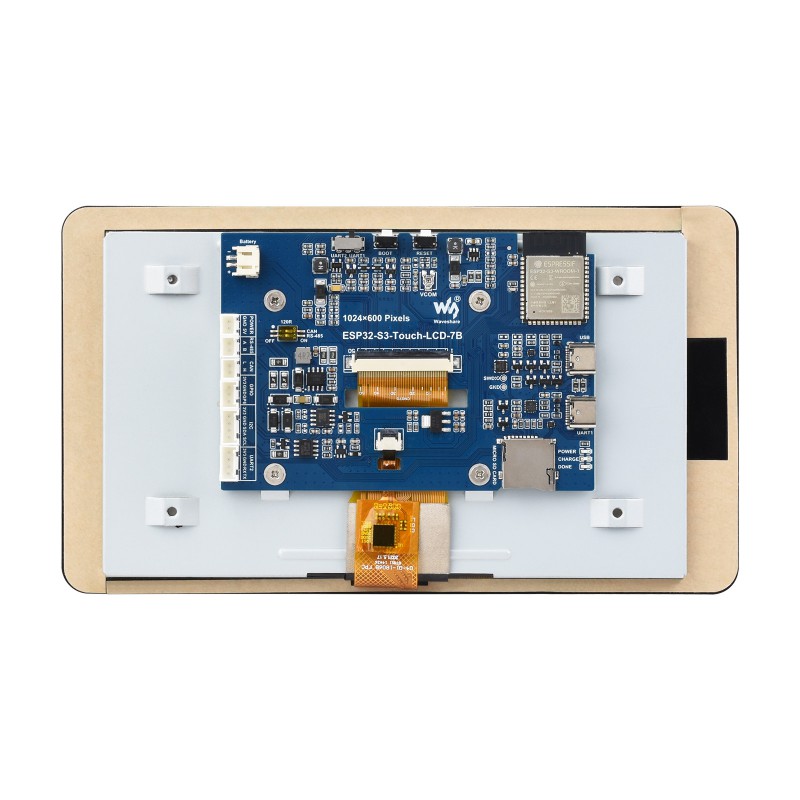

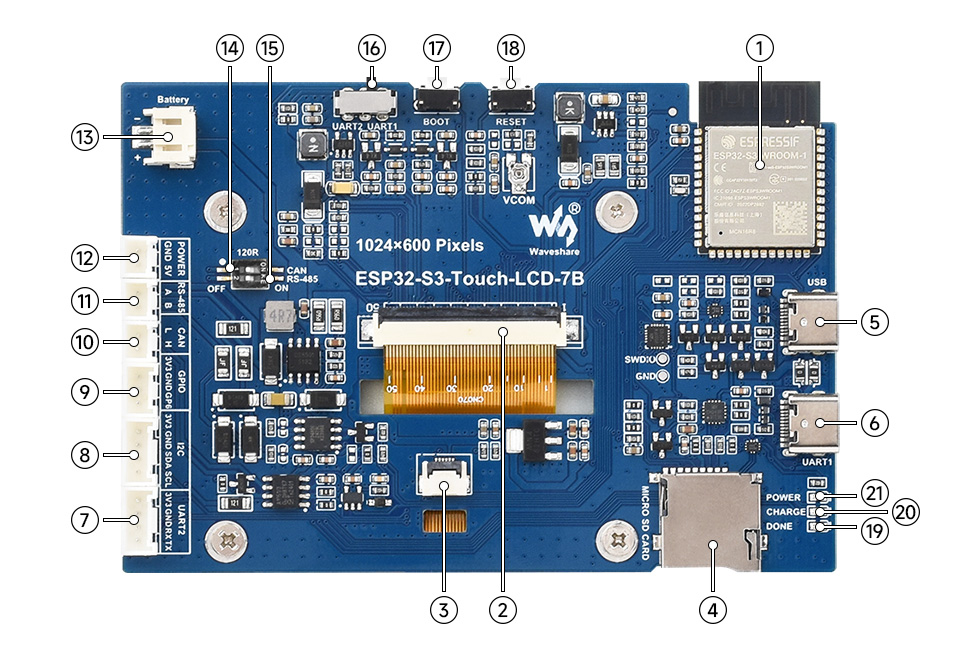

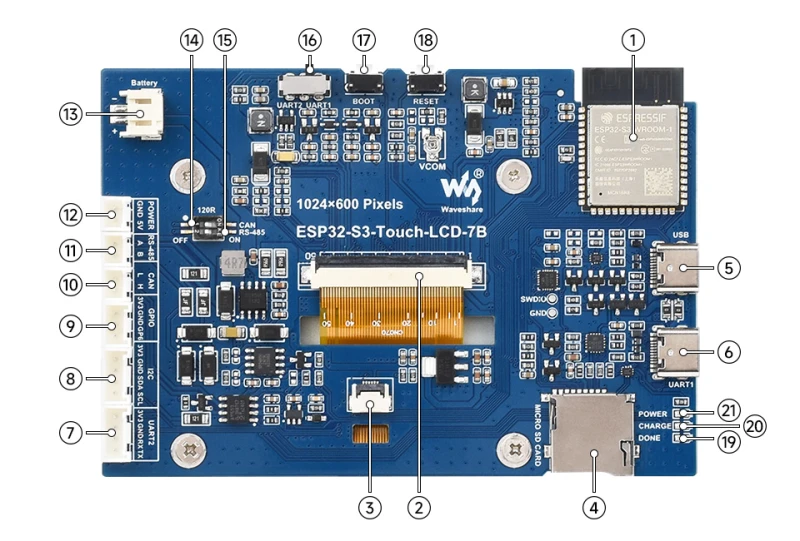

Rozmieszczenie elementów na płytce
- Moduł ESP32-S3-WROOM-1-N16R8: Układ SoC z WiFi i Bluetooth, 8MB PSRAM, 16MB Flash.
- Złącze wyświetlacza
- Złącze panelu dotykowego
- Gniazdo kart TF (microSD)
- Port USB typu C
- Port UART1: Konwerter USB-UART (złącze USB-C).
- Złącze UART2: Złącze pinowe (wybór z UART1 poprzez przełącznik).
- Złącze I2C
- Złącze czujników (Sensor)
- Złącze magistrali CAN
- Złącze RS485
- Wyjście zasilania 5V
- Złącze baterii litowej 3.7V (PH2.0)
- Wybór rezystora terminującego dla CAN
- Wybór rezystora terminującego dla RS485
- Przełącznik UART: Wybór aktywnego portu (UART1 lub UART2).
- Przycisk BOOT: Używany przy programowaniu układu.
- Przycisk RESET
- Dioda DONE: Informuje o zakończeniu ładowania baterii.
- Dioda CHARGE: Informuje o trwającym procesie ładowania.
- Dioda POWER: Wskaźnik poprawnego zasilania płytki.

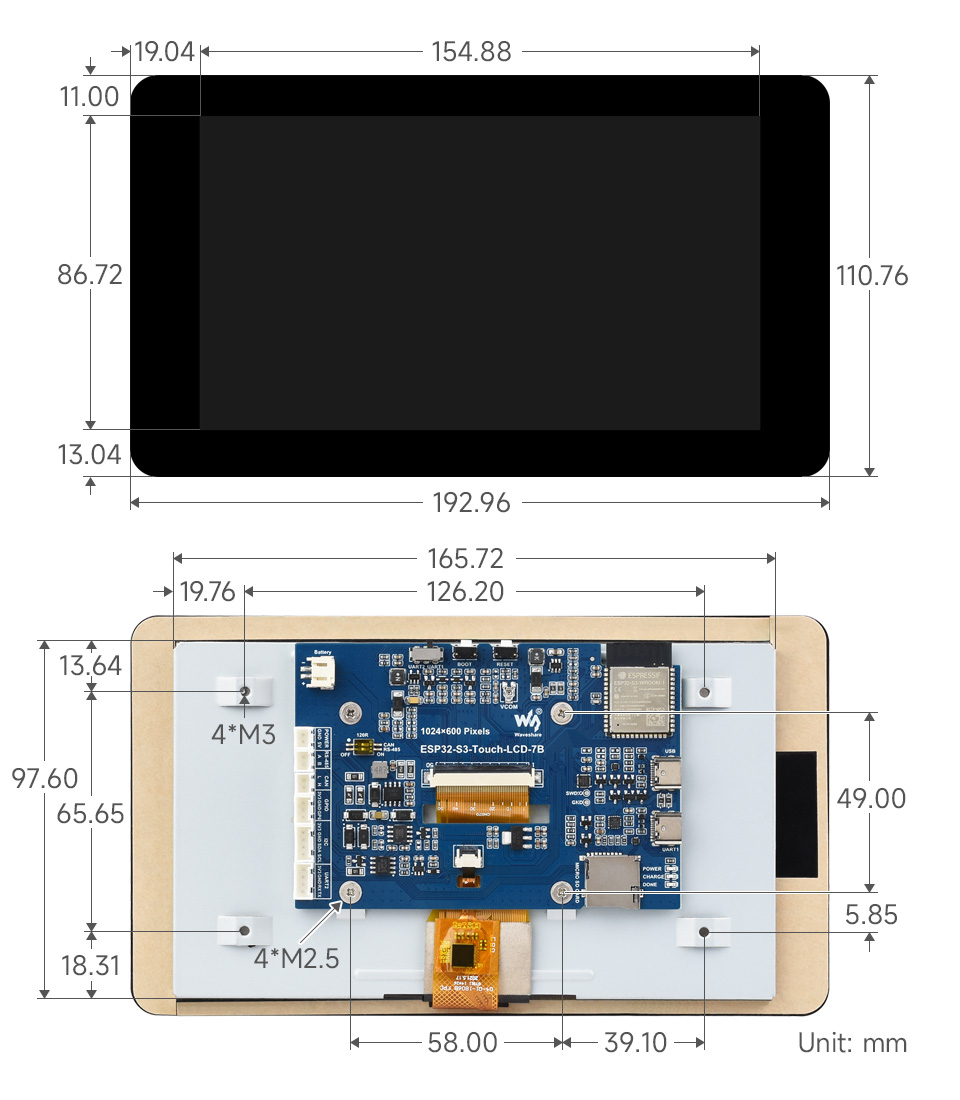

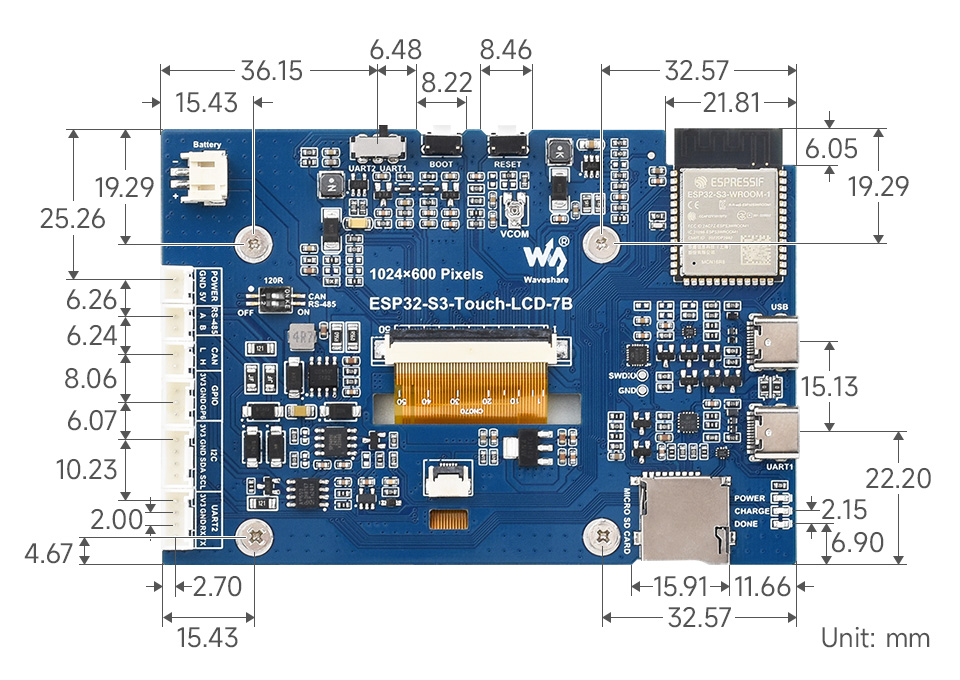

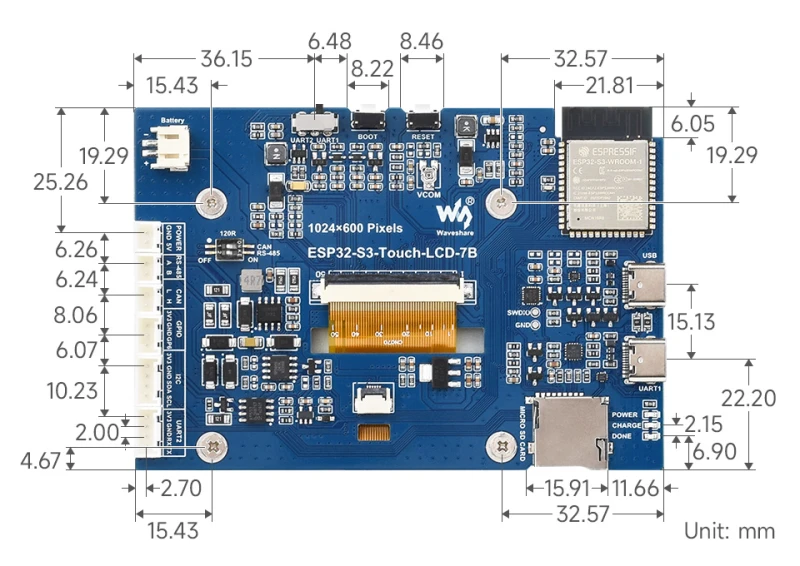

Wymiary zewnętrzne

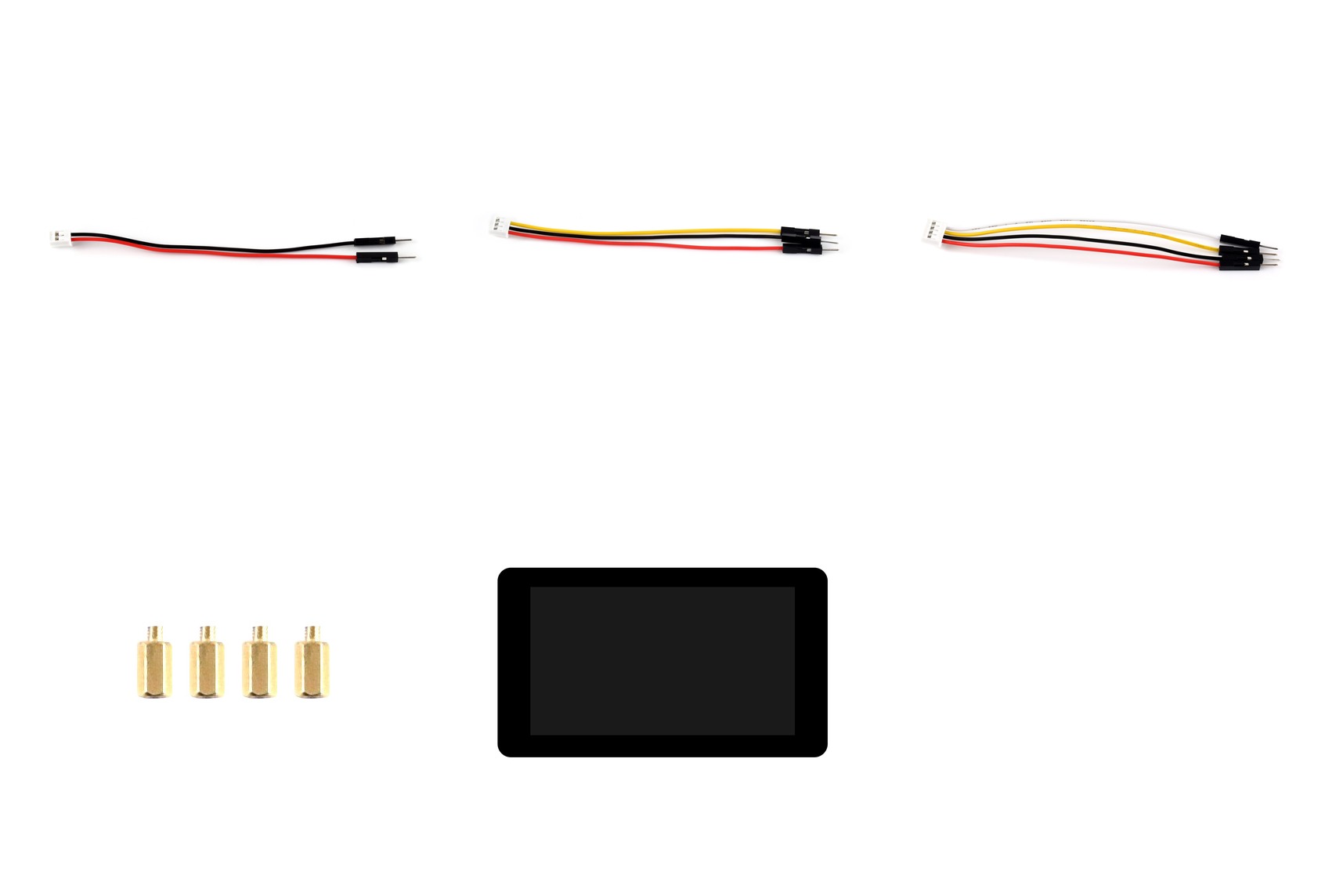

Zawartość zestawu
- Płytka rozwojowa ESP32-S3 z pojemnościowym ekranem dotykowym 7" (Typ B)
- Elementy montażowe, przewody i akcesoria zgodnie z konfiguracją zestawu
