8-kanałowy sterownik przekaźników LAN WiFi ESP32 styki beznapięciowe wgrana SUPLA
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
8-kanałowy sterownik przekaźnikowy LAN Ethernet + WiFi z wgranym oprogramowaniem SUPLA ESP32
8-kanałowy sterownik przekaźnikowy z połączeniem LAN Ethernet i WiFi, wgranym oprogramowaniem SUPLA oraz stykami beznapięciowymi COM/NO/NC. Moduł obsługuje piloty Bluetooth eWeLink-Remote, ma 8 wejść do ręcznego sterowania i umożliwia zasilanie przez USB-C 5 V lub 7-36 V DC.
Najważniejsze cechy:
- Wgrane oprogramowanie SUPLA.
- Łączność: LAN Ethernet lub WiFi.
- 8 kanałów przekaźnikowych beznapięciowych: wyjścia COM/NO/NC do bram .
- 8 wejść: możliwość lokalnego sterowania przekaźnikami.
- Piloty Bluetooth: obsługa urządzeń zgodnych z eWeLink-Remote, np. S-Mate i R5.
- Zasilanie: USB-C 5 V lub złącze śrubowe 7-36 V DC.

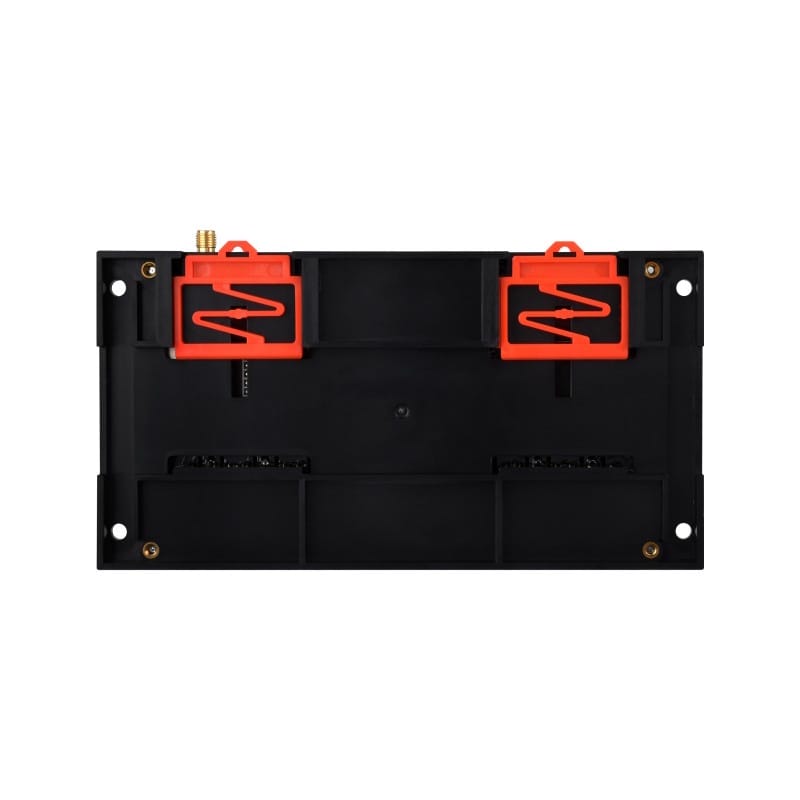

- Montaż: obudowa przystosowana do instalacji na szynie DIN.
- Zewnętrzna antena WiFi w zestawie.
Praktyczne zastosowania w inteligentnym domu
Sterownik sprawdzi się w instalacjach, w których wymagane jest niezależne sterowanie kilkoma obwodami z poziomu aplikacji SUPLA, lokalnych wejść lub pilotów Bluetooth.
- Automatyzacja podlewania: niezależne sterowanie wieloma zraszaczami i elektrozaworami w ogrodzie.
- Obsługa bram i garaży: wykorzystanie styków beznapięciowych do podawania impulsu na centralę napędu.
- Kontrola dostępu: sterowanie furtkami i aktywacja elektrozamków z poziomu aplikacji.
Współpraca z pilotami Bluetooth
Sterownik umożliwia lokalne sterowanie za pomocą pilotów Bluetooth zgodnych z systemem eWeLink-Remote, takich jak S-Mate, S-Mate2, R5 i R5W. Do każdego z 8 przekaźników można przypisać maksymalnie 4 piloty.
Zasięg działania wynosi około 20 metrów w terenie otwartym, natomiast wewnątrz budynków sygnał zazwyczaj przechodzi przez jedną ścianę.
Konfiguracja w systemie SUPLA
Moduł pracuje pod kontrolą darmowego systemu SUPLA. Proces parowania odbywa się z poziomu aplikacji mobilnej.
- Uruchom aplikację SUPLA na smartfonie i wybierz opcję dodania nowego urządzenia.
- Postępuj zgodnie ze wskazówkami wyświetlanymi we wbudowanym kreatorze konfiguracji.
- W przypadku zmiany sieci WiFi lub konieczności ponownego parowania naciśnij i przytrzymaj przycisk boot na obudowie przez 5 sekund.
Praca przez LAN Ethernet lub WiFi
Jeśli urządzenie ma korzystać tylko z połączenia przewodowego Ethernet, podczas dodawania urządzenia do aplikacji SUPLA w polu nazwy sieci WiFi oraz hasła wpisz: LAN,LAN. W tym trybie urządzenie będzie korzystało tylko z połączenia kablowego.
Jeśli podasz dane dostępowe do sieci WiFi, a przekaźnik wykryje podłączony kabel Ethernet, automatycznie przełączy się na połączenie kablowe. Połączenie Ethernet ma pierwszeństwo nad połączeniem WiFi.

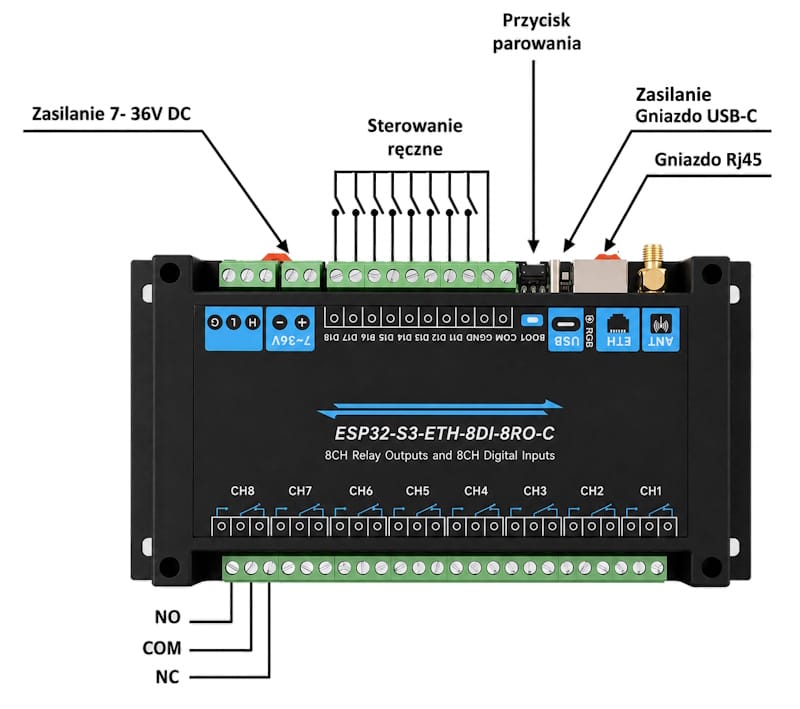

Opis wyprowadzeń
Moduł udostępnia wyjścia przekaźnikowe COM/NO/NC, wejścia do ręcznego sterowania oraz złącza zasilania. Rozmieszczenie wyprowadzeń pokazano na grafice poniżej.

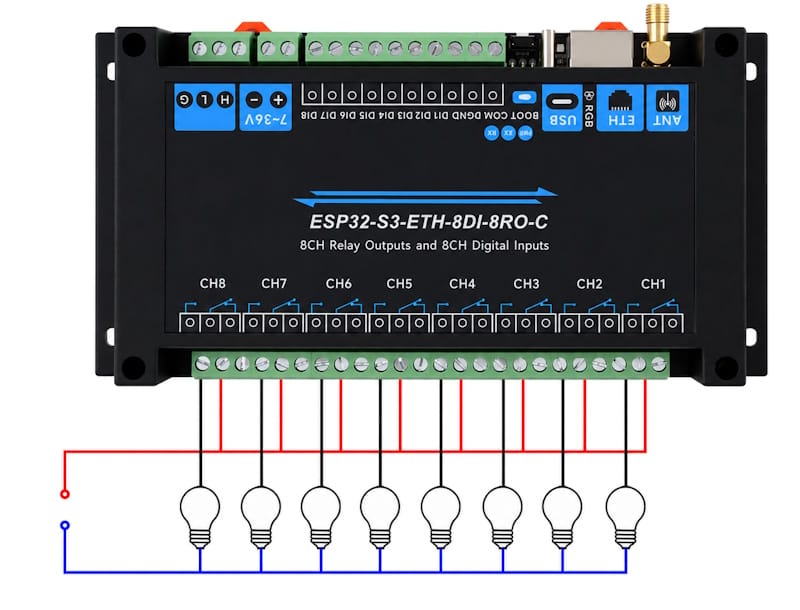

Sposób podłączenia
Poniżej przedstawiono przykładowy schemat podłączenia sterownika. Taki układ sprawdzi się między innymi przy wykorzystaniu modułu jako sterownika podlewania, a także przy sterowaniu oświetleniem lub innymi odbiornikami obsługiwanymi przez wyjścia przekaźnikowe.
Bezpieczeństwo i zasady instalacji
- Prace instalacyjne powinny być wykonywane wyłącznie przez osoby z odpowiednimi kwalifikacjami.
- Przed montażem należy odłączyć napięcie instalacji elektrycznej.
- Nie należy przekraczać maksymalnego dopuszczalnego obciążenia przekaźników 10 A.
- Urządzenie jest przeznaczone wyłącznie do pracy wewnątrz pomieszczeń.
Specyfikacja techniczna
- Mikrokontroler: ESP32-S3
- Liczba kanałów: 8
- Typ styków: Beznapięciowe (COM, NO, NC)
- Obciążalność przekaźników: ≤ 10 A przy 250 V AC lub 30 V DC
- Zasilanie 1: USB-C (wymagane 5 V / min. 1 A)
- Zasilanie 2: Złącze śrubowe 7-36 V DC
- Łączność: Ethernet, WiFi, Bluetooth
- Wymiary: 175 × 90 × 40 mm
Zawartość zestawu
- 8-kanałowy przekaźnik WiFi z wgranym systemem SUPLA.
- Zewnętrzna antena WiFi ze złączem SMA.
- Śrubokręt montażowy.
Uwaga: zestaw nie zawiera zasilacza. Do poprawnego działania modułu wymagany jest zasilacz na złącze USB-C 5 V / 1 A lub stabilizowane źródło napięcia stałego 7-36 V DC.
