Amperomierz MAX4080
Opis

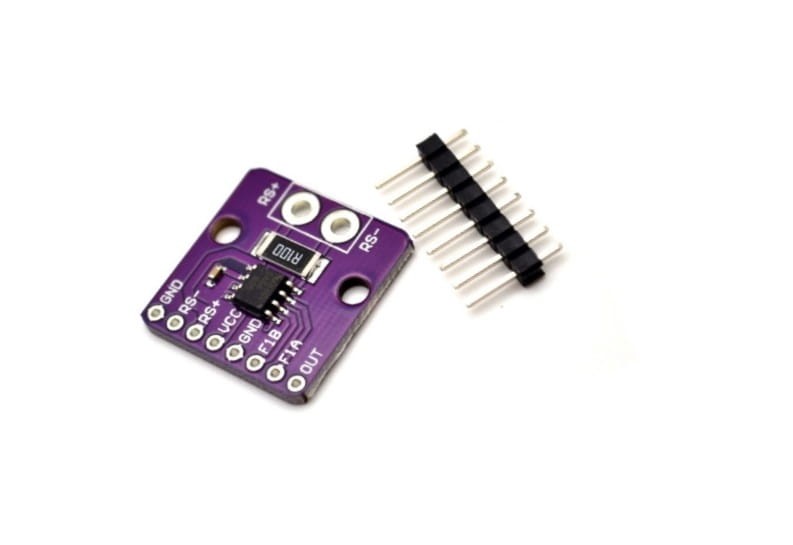

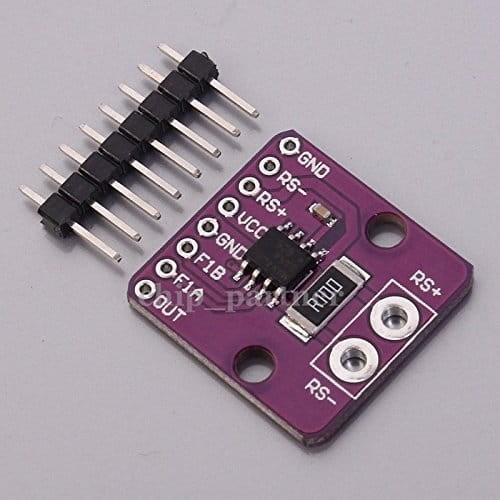

Moduł z układem MAX4080, służący do pomiaru prądu w szerokim zakresie napięć od 4 do 76V.
W wielu bardzo prostych aplikacjach pomiaru prądu dokonuje się poprzez pomiar napięcia na rezystorze, który jest połączony z masą. Takie rozwiązanie generuje często wiele problemów związanych z podziałem masy przed rezystorem i za rezystorem.
Moduł ten potrafił zmierzyć prąd po stronie górnej( plus zasilania). Moduł oparty na układzie MAX4080, który mierzy napięcie na rezystorze po stronie górnej i przetwarza je na napięcie względem masy. Dzięki temu że napięcie wyjściowe jest względem masy daje się ono bardzo prosto zmierzyć za pomocą mikrokontrolera. Układ w sobie zawiera wzmacniacz napięciowy dzięki czemu stosowane rezystory pomiarowe mogą mieć bardzo małe wartości. Bardzo duży zakres napięć wejściowych umożliwia stosowanie tego modułu w wielu aplikacja między innymi do bezpośredniego mierzenia prądu z paneli fotowoltaicznych.
Parametry:
- Symbol zastosowanego układu: MAX4080SASA
- Zakres napięć: 4V - 76V
- Pobór prądu: 75uA
- Zakres temperatury pracy: -40°C to +125°C
