CP2102 EVAL BOARD

Dostępność:: brak towaru
Cena:: 48,60 zł 48.60
Cena netto: 39,51 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: CP2102 EVAL BOARD Waveshare 574
Pin It

Opis

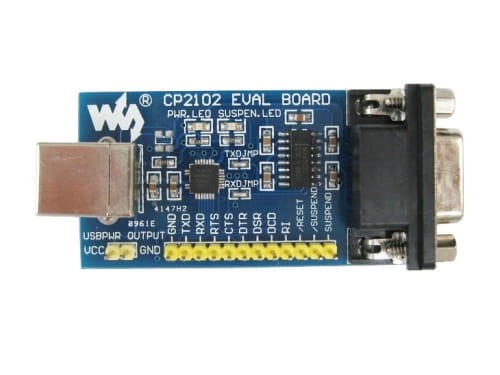

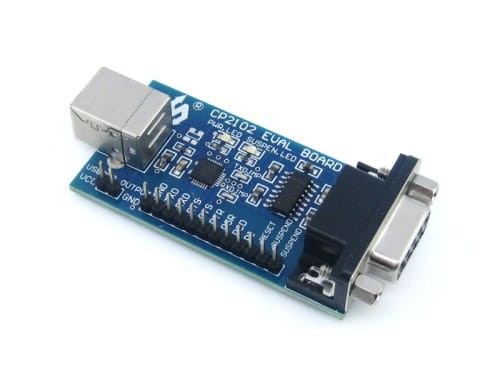

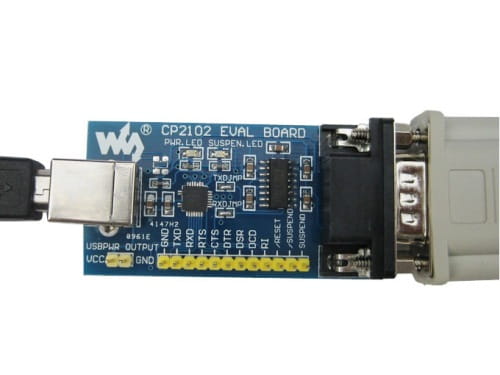

Płytka rozwojowa zaprojektowana do pracy z układem CP2102, na płytce dodatkowo został umieszczony układ MAX3232/SP3232 złącza: USB oraz DB9. Płytka może służyć również jako konwerter USB -> RS232.

CP2102 features:

  • Single-Chip USB to UART Data Transfer
    • No external resistors required, no external crystal required
    • On-chip power-on reset circuit and voltage regulator
    • Integrated 1024-Byte EEPROM
  • USB Function Controller
    • USB Specification 2.0 compliant; full-speed (12 Mbps)
    • USB suspend states supported via SUSPEND pins
  • UART
    • All handshaking and modem interface signals
    • Data formats supported:
      • Data bits: 5, 6, 7, and 8
      • Stop bits: 1, 1.5, and 2
      • Parity: odd, even, no parity
    • Baud rates: 300 bps to 1 Mbits
    • 576 Byte receive buffer; 640 byte transmit buffer
    • Hardware or X-On/X-Off handshaking supported
    • Event character support
  • Virtual COM Port Device Drivers
    • Windows 8/7/Vista/Server 2003/XP/2000
    • MAC OS-X/OS-9
    • Linux 2.40 or higher
  • USBXpress Direct Driver Support
    • Windows 7/Vista/Server 2003/XP/2000
    • Windows CE
  • Temperature Range
    • –40 to +85 °C

Features

  • Supports Windows 8
  • A complete solution for USB TO COM
  • Also used as USB TO TTL (disconnect the RXDJMP, TXDJMP, and no RS232 device to be connected)

How to Use

In the case of working with a MCU:

  • VCC: 5V output
  • GND: connects to GND
  • TXD: connects to MCU.RX (signal direction: MCU.RX << CP2102 << PC.TX)
  • RXD: connects to MCU.TX (signal direction: MCU.TX >> CP2102 >> PC.RX)
  • RTS: connects to MCU.CTS (signal direction: MCU.CTS << CP2102 << PC.RTS)
  • CTS: connects to MCU.RTS (signal direction: MCU.RTS >> CP2102 >> PC.CTS)

Note: VCP examples and USBXpress driver program library are provided.



Kupując otrzymujesz:

  1. CP2102 EVAL BOARD × 1
  2. USB Cable × 1
  3. Serial Male to Female Cable × 1
  4. 4-pin wire x 2
  5. 2-pin wire x 2
  6. User Guide CD x 1
