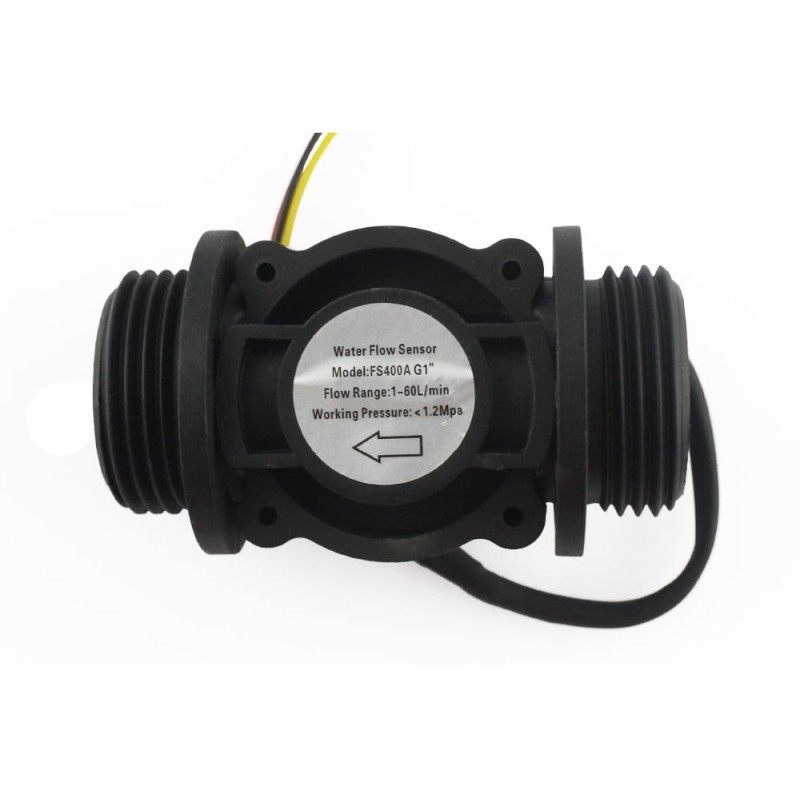

Czujnik przepływy cieczy FS400A gwint 1"
towar niedostępny
Opis
Czujnik przepływu cieczy, średnica gwintu: 1".
Zasada działania - wewnątrz czujnika znajduje się wirnik z magnesem, podczas przepływu cieczy porusza się wirnik, co powoduje zmiany pola magnetycznego, które są odczytywane przez czujnik halla znajdujący się w czujniku. Ilość impulsów generowanych przez czujnik jest proporcjonalna to ilości przepływającej cieczy w danym momencie.
Zasada obliczania przepływu: Częstotliwość wyjściowa = przepływ * 4.8 co oznacza, że dla częstotliwości wyjściowej czujnika równej 48Hz ilość cieczy przepływającej równa się 48/4.8= 10(L/min).
Specyfikacja
- Minimalne napięcie zasilania: DC 4.5V
- Pobór prądu: 15mA (DC 5V)
- Napięcie zasilania: DC 5V~24V
- Zakres pomiarowy: 1~60L/min
- Maksymalne obciążenie wyjścia: ≤10mA (DC 5V)
- Temperatura pracy: ≤80℃
- Temperatura cieczy: ≤120℃
- Dopuszczalna wilgotność: 35%~90%RH
- Dopuszczalne ciśnienie wody: ≤2.0MPa
- Temperatura przechowywania czujnika: -25~+ 80℃
- Wilgotność przechowywania czujnika: 25%~95%RH
Sposób podłączenia do układu pomiarowego:

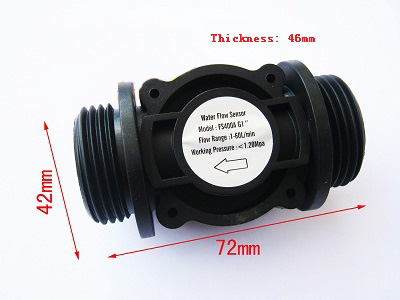

Wymiary zewnętrzne:
Dodatkowe informacje:
