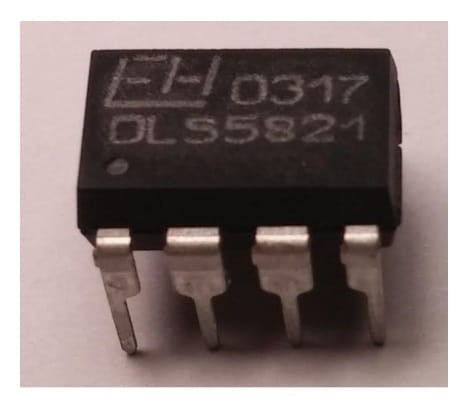

DLS5821 czujnik poziomu cieczy odpowiednik LM1830N

Układ DLS5821 jest cyfrowym odpowiednikiem analogowego układu LM1830N firmy NATIONAL SEMICONDUCTOR.

Pełni te same funkcje co układ LM1830N, lecz nie jest z nim zgodny 1:1 - ma inną ilość pinów oraz układ wyprowadzeń.

Dodatkowo układ DLS5821 może pracować w opcji z histereza.

Struktura zawiera wszystkie potrzebne bloki realizujące funkcje cyfrowego sensora przewodzącej
cieczy np. wody, wilgotnego materiału np. ziemi do kwiatów. Może pracować w opcji bez histerezy
(dwie elektrody) lub z histerezą (trzy elektrody). Brak detekcji cieczy-wody lub wilgotnego materiału
(aktywny stan niski) sygnalizowany jest po 15 sekundach na wyjściu OUT1 układu. Może być
wykorzystany do sygnalizacji braku cieczy lub do blokowania grzałek. Drugie wyjście OUT2 -
aktywny niski stan – steruje zewnętrznym układem dozowania cieczy-wody (zawór lub przekaźnik).
UWAGA ! maksymalny prąd wyjść OUT1 i OUT2 < 20mA
Polaryzacja zmienna zapobiega elektrolizie elektrod sondy. Czułość detektorów w zależności od

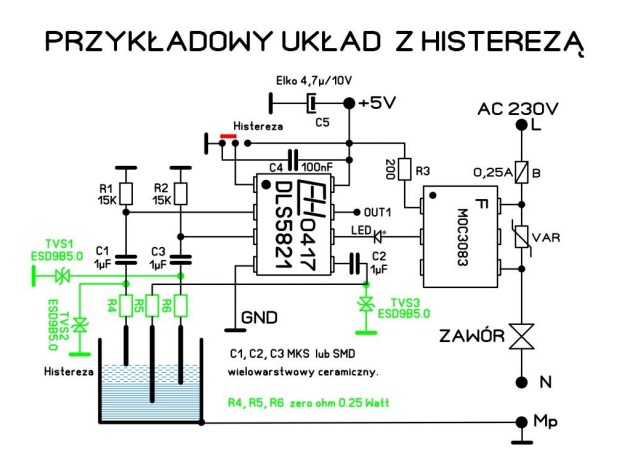

cieczy i odległości od elektrody nadawczej ustawia się dwoma rezystorami. Po jednym na każdy
detektor. Przykładowe wartości na rysunku poniżej.

Opis wyprowadzeń układu:
1.HIST-- Pin do VCC = tryb bez histerezy , Pin do GND = tryb z histerezą.
2.S1 -- Wejście pierwszego detektora (długa elektroda).
3.S2 -- Wejście drugiego detektora (krótka elektroda).
4.GND.
5.SOUT -- Wyjście generatora do sondy nadawczej (częstotliwość ok. 1kHz).
6.OUT2 -- Wyjście sterowania zaworem cieczy-wody lub przekaźnikiem.
7.OUT1 -- Wyjście sterowania sygnalizacja braku cieczy-wody lub blokadą grzałek.
8.VCC -- Zasilanie +5V

Układ ten stosowany jest w nowych opracowaniach piecy konwekcyjnych w wytwornicach pary.
Może być stosowany do kontroli wody o stabilnym lustrze lub do wody w stanie wrzenia
o lustrze burzliwie czynnym.
Może także być zastosowany wszędzie tam gdzie zachodzi potrzeba utrzymywania stałego poziomu
cieczy-wody (boilery ciepłej wody, wytwornice pary, myjki dentystyczne i wiele innych.
W systemach utrzymywania stałej wilgotności gleby (hodowle kwiatów, warzyw).

UWAGA !!
Nie współpracuje: z olejami, wodą destylowaną, czystymi alkoholami i suchymi materiałami
sypkimi.

Do pobrania: nota katalogowa DLS5821
