Dioda LED RGB WS2822S
・Kup teraz i zapłać za 30 dni
towar niedostępny
Opis
Uwaga!
Element WS2822S wymaga innego sterowania niż WS2812. Przed zakupem przeczytaj opis.
Opis:

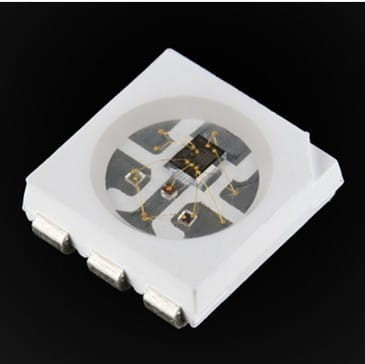

WS2822S to inteligentny element który zawiera w sobie diodę LED RGB oraz kontroler. Kontroler steruje prądem niezależnie dla każdego koloru. Komunikacja z WS2822S odbywa się z pośrednictwem tylko jednej linii. W porównaniu do WS2812 linię danych podłączamy jednocześnie do wszystkich elementów. Dzięki takiej konfiguracji uszkodzenie dowolnego elementu nie wpływa na wyświetlanie innych. Każdemu elementowi można przypisać adres i służą do tego piny ADRI i ADRO. Po nadaniu adresów które WS2822S przechowuje we własnej pamięci EEPROM wystarcza jeden pin mikroprocesora aby kontrolować pracę wielu elementów WS2822S.
Protokół komunikacyjny oparty jest o standard DMX512 opracowany przez Amerykański Instytut Technik Scenicznych. Każdy piksel(1pixel = 1kolor) to jeden kanał w protokole. Maksymalna liczba kanałów to 512. Każdy kolor może mieć 256 poziomów jasności.
Całość jest zamknięta w popularnej obudowie typu 5050.
Piny:
| Nr | Symbol | Funkcja |
| 1 | DAI | Dane wejściowe |
| 2 | ADRI | Adres input |
| 3 | VCC | Zasilanie kontrolera |
| 4 | GND | Masa |
| 5 | ADRO | Adres wyjście |
| 6 | VDD | Zasilanie LED |
Podłączenie:
Pliki do pobrania:
WS2822S LED Datasheet
