Dwukanałowy generator PWM 1Hz-150kHz 5-30V

  • nowość
Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Cena:: 18,00 zł 18.00
Cena netto: 14,63 zł
ilość szt.
dodaj do przechowalni

Opis

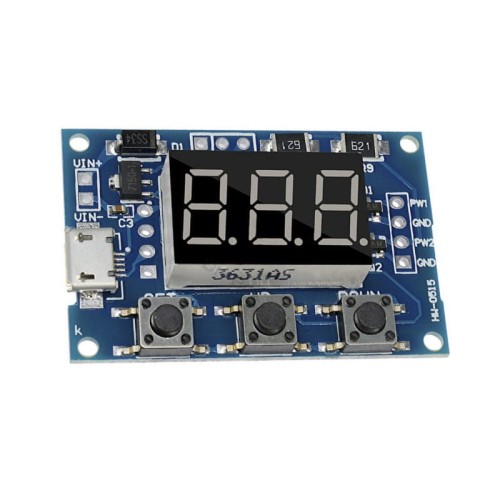

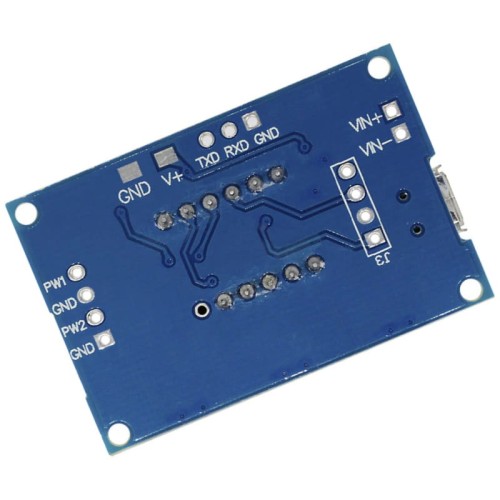

Dwukanałowy generator PWM, umożliwiający generowanie dwóch niezależnych sygnałów prostokątnych o częstotliwości  1Hz-150kHz oraz wypełnieniu 0-100%. Amplituda sygnału wyjściowego jest taka sama jak napięcia zasilania, moduł możemy zasilić napięciem 5V za pomocą wejścia microUSB lub poprzez dodatkowe złącze, napięciem od 5 do 30V DC. Parametry przebiegu PWM wyświetlane są na wyświetlaczu LED, ustawiamy je za pomocą 3 przycisków. Po odłączeniu zasilania moduł zapamiętuje ostatnie ustawienia. Dopuszczalne obciążenie wyjść 30mA. Wymiary: 30x45mm.

Moduł znajdzie zastosowanie jako generator sygnału dla sterowników silników, tester, generator PWM dla ściemniaczy oraz regulatorów.

Sposób działania:
Przyciskiem SET wybieramy parametr, który chcemy zmienić, oznaczenia parametrów:

  • FA1 - częstotliwość sygnału na wyjściu PW1
  • dU1 - wypełnienie sygnału na wyjściu PW1
  • FA2 - częstotliwość sygnału na wyjściu PW2
  • dU2 - wypełnienie sygnału na wyjściu PW2

zmniejszenie oraz zwiększenie parametrów dokonujemy przytrzymując przyciski UP, DOWN.

Wybór częstotliwości sygnału został podzielony na 3 zakresy, zmiany dokonujemy po wejściu w parametr FA1 lub FA2 przytrzymujemy na kilka sekund przycisk SET po puszczeniu, kropka na wyświetlaczu zmieni miejsce potwierdzając zmianę zakresu.

Oznaczenie zakresów częstotliwości:

  • xxx - bez kropki na wyświetlaczu zakres 0-999Hz
  • xx.x zakres 0.1kHz do 99.9kHz
  • x.x.x zakres 1kHz do 150kHz



Moduł umożliwia również sterowanie za pomocą portu szeregowego. Ustawienie portu: 9600,8,1 bez kontroli.

Parametry, które przyjmuje moduł:

S1FXXXT : ustawia częstotliwość wyjścia PWM1 XXX HZ (001 ~ 999)

S1FXX.XT : ustawia częstotliwość wyjścia PWM1 XX.X kHZ (00.1 ~ 99.9)

S1F:X.X.X.T : ustawia częstotliwość wyjścia PWM1 XXX kHZ (0.0.1 ~ 1.5.0..)

S1DXXXT: ustawia wypełnienie wyjścia PWM1 XXX; (001 ~ 100)

S2DXXXT: ustawia wypełnienie wyjścia PWM2 XXX; (001 ~ 100)



Poprawne przyjęcie parametrów moduł potwierdza odpowiedzią: DOWN, w przeciwnym wypadku zwraca FALL.
