ESP32-DevkitC-32D moduł IoT z układem ESP-32
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

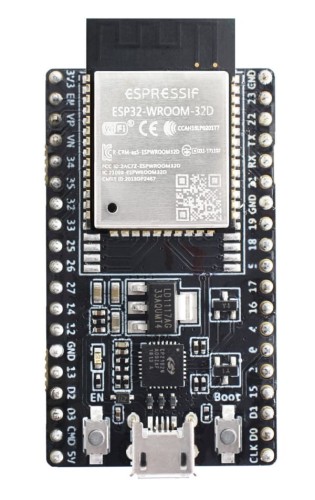

ESP32-DevkitC-32D zestaw rozwojowy z ESP32-WROOM-32D. Zestaw zastępuje ESP32-DevkitC i jest z nim zgodny.
Pamięć flash modułu ESP32-WROOM-32D możemy zaprogramować za pomocą USB, za obsługę komunikacji USB odpowiada układ CP2102.
Moduł oraz jego programowanie możliwe jest bezpośrednio z poziomu środowiska Arduino IDE.
Większość wyprowadzeń układu ESP32 zostało wyprowadzone na dwie listwy goldpin, o rozstawie 2.54mm, które pasują do płytek stykowych.
Specyfikacja modułu ESP32-WROOM-32D:
- SOC: ESP32-D0WD
- Posiada certyfikaty: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC RoHS/REACH
- Wi-Fi: 2.4 GHz 802.11 b/g/n (802.11n up to 150 Mbps)
- Bluetooth: Bluetooth v4.2 BR/EDR and BLE specification
- interfejsy: SD card, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S,
IR, GPIO, ADC, DAC, dotyk pojemnościowy - Pamieć SPI flash 4 MB
- Antena na płycie PCB modułu
- Napięcie zasilania: 2.7 V ~ 3.6 V
- Pobór prądu: 80mA, zasilacz musi być w stanie dostarczyć do 500mA
- Wymiary modułu: (18.00±0.10) mm x (25.50±0.10) mm x (3.10±0.10) mm

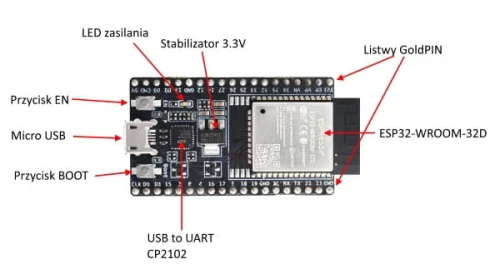

Opis płyty:
Przycisk EN: wciśnięcie przycisku powoduje reset systemu
Przycisk Boot: przycisk wprowadzania układu ESP32 w tryb ładowania oprogramowania za pomocą USB, w tym celu wciskamy przycisk Boot i resetujemy płytę przyciskiem EN
Zestaw zasilamy napięciem 5V za pomocą złacza USB lub złączy goldpin, stabilizator na płycie dostarcza napięcia 3.3V potrzebnego do zasilania modułu z układem ESP32. Możliwe jest również podanie napięcia 3.3V bezpośrednio na odpowiednie piny złącza goldpin.
