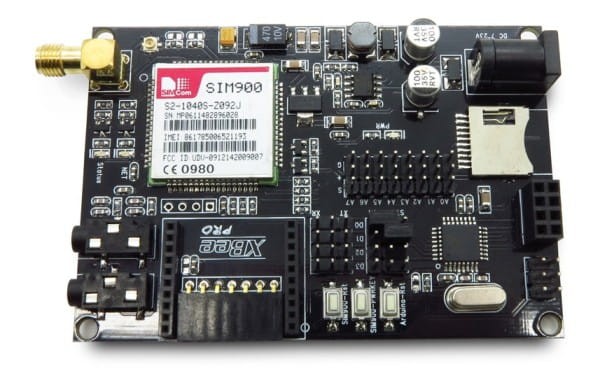

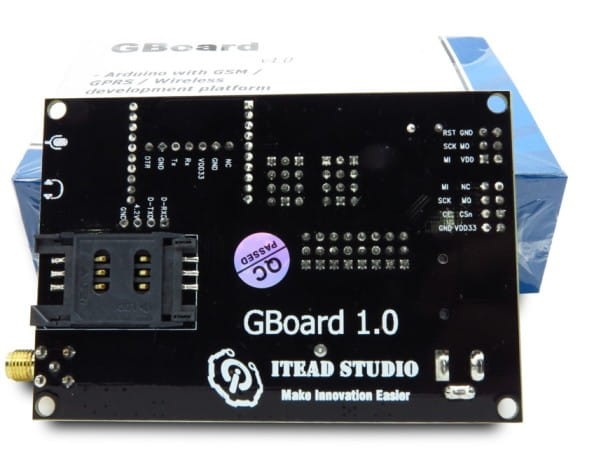

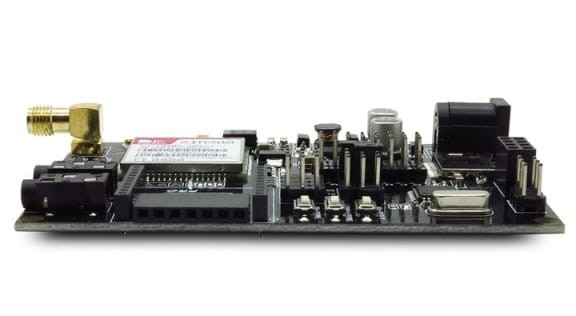

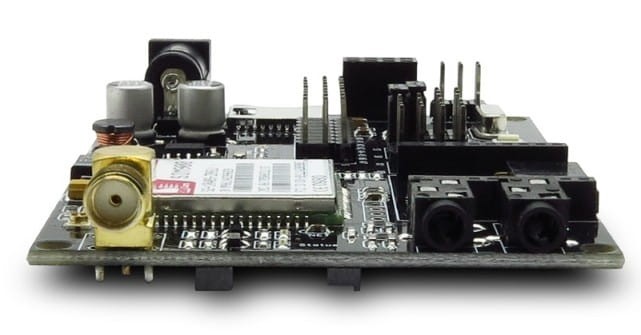

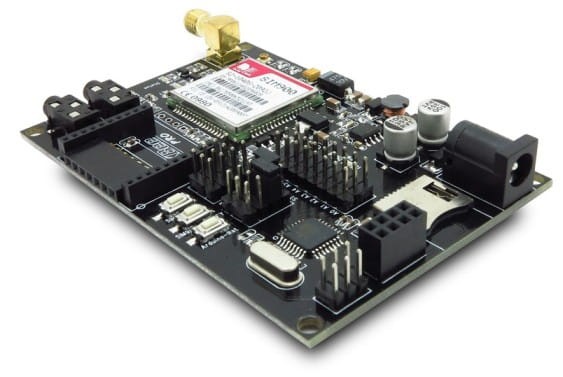

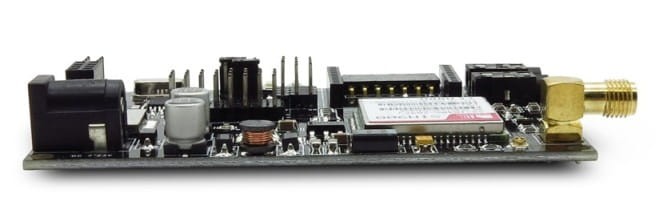

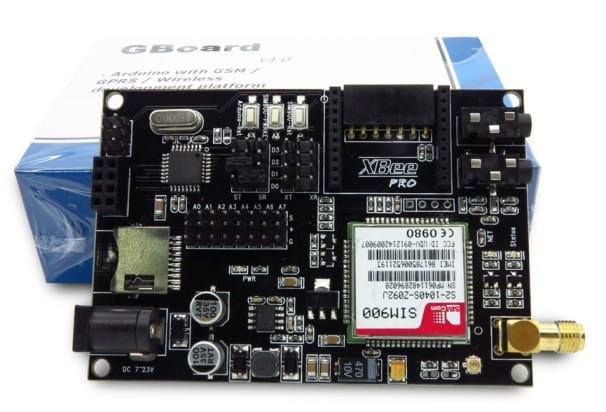

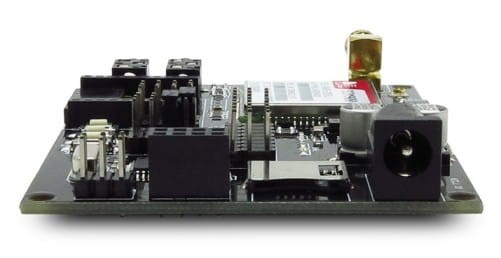

GBoard moduł z SIM900 zgodny z Arduino

Gboard - płytka z ATMega328P zgodna z Arduino posiadająca moduł SIM900 umożliwiający komunikacje GSM/GPRS. Dodatkowo na płytce znalazły się gniazda dla modułów XBee oraz nRF24L01+ umożliwiające łatwe dodanie kolejnym modułów komunikacyjnych oraz gniazdo kart pamięci.  Za pomocą Gboard bez problemów zbudujesz np. rejestrator danych przesyłający pomiary za pomocą sieci GSM lub sterownik urządzeń sterowany za pomocą wiadomości SMS.

Specyfikacja:

• mikrokontroler: ATMega328P
• moduł GSM/GPRS: SIM900
• gniazdo zgodne z modułami XBee
• gniazdo dla modułów nRF24L01+
• gniazdo kart pamięci Micro SD
• płytka zgodna z Arduino Duemilanove w/ ATmega328
• napięcie zasilania: 7-23V DC
• napięcie pracy płytki: 3 - 3,6V
• płytka może być również zasilania za pomocą gniazda miniUSB
• wszystkie piny mikrokontrolera zostały wyprowadzone na złącza goldpin.
• wymiary zewnętrzne płytki: 88.1mm X 60.7mm X 1.6mm
• pobór prądu do 500mA
• diody LED informujące o stanie modułu SIM900

Mikrokontroler posiada wgrany bootloader co czyni płytkę zgodną z Arduino Duemilanowe i taką płytkę należy wybrać w Arduino IDE.

Do zaprogramowania mikrokontrolera za pomocą Arduino IDE wymagany jest dodatkowy konwerter USB - TTL np. na układzie FT232.

Polecane konwertery:

• /pl/p/Adapter-USB-UART-na-ukladzie-FT232-zlacze-mini/460
• /pl/p/Adapter-USB-na-UART-z-FT232-zlacze-micro-USB/1716

Mikrokontroler możemy również zaprogramować używając programatora AVR np. /pl/p/USBasp-programator-USB-dla-AVR/356

Hardware

Więcej informacji dostępnych jest na stronie: https://www.itead.cc/wiki/Gboard

Kupując otrzymujesz:

• płytkę GBaord
• Antenę GSM
