HY-LandTiger zestaw z LPC1768 bez wyświetlacza

Cena:: 188,10 zł
zawiera 23% VAT, bez kosztów dostawy
188.10
ilość szt.

towar niedostępny

Kod produktu: HY-LandTiger_bez_LCD

Uwaga zestaw bez wyświetlacza LCD.





Podstawowe informacje:

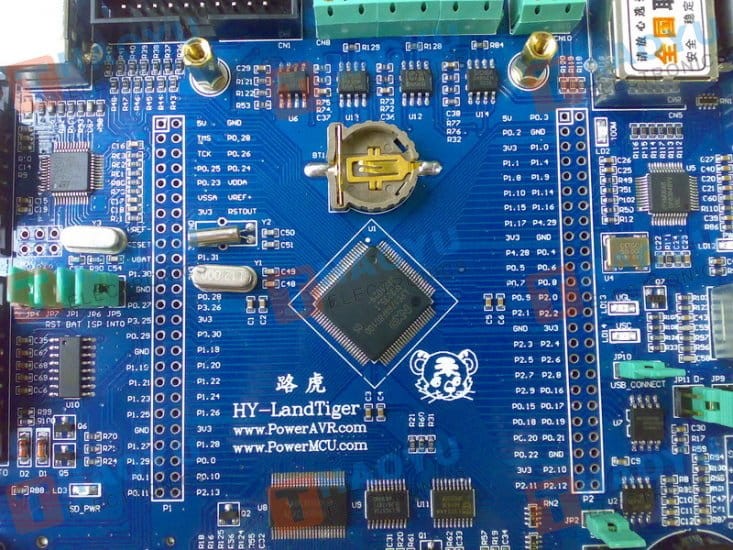

  • CPU:  LPC1768 ARM Cortex-M3  512KB Flash, 64 kB SRAM, Ethernet, USB 2.0 Host/Device/OTG, CAN
  • programator, debuger na płycie zestawu zrealizowany na STM32F101CBT6, zestaw jest wykrywany jako J-Link

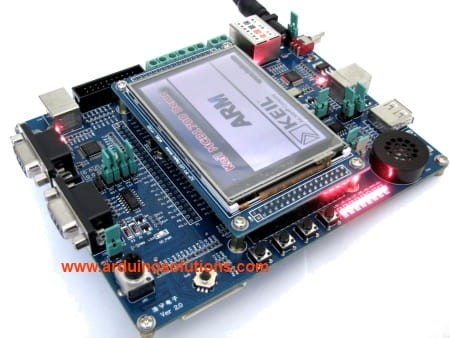

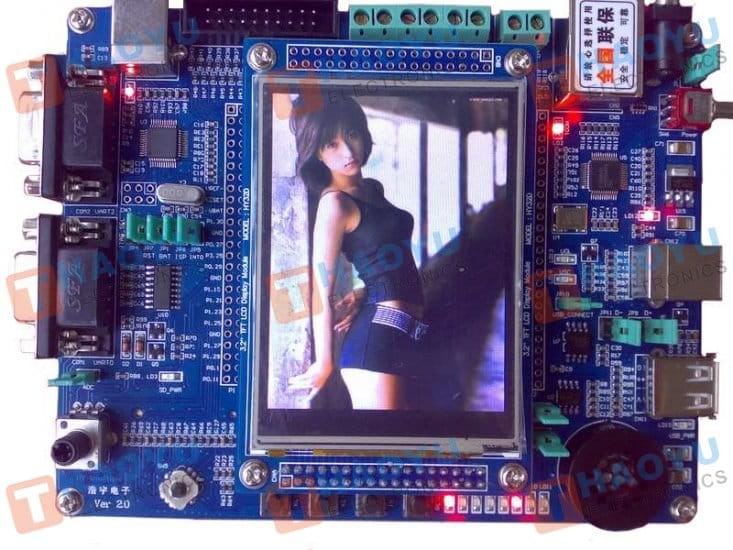

  • wyświetlacz TFT 3,2" 320x240 z panelem dotykowym
  • Ethernet: DP83848I 10/100 Mb/s Ethernet Physical Layer Transceiver
  • płyta w wiekszości jest zgodna z zestawem MCB1700
  • 2 x CAN na złączach ARK,  SN65HVD230
  • RS485 wyprowadzony na złącza ARK, SP3485
  • RS232: UART0 oraz UART2 mikrokontrolera wyprowadzone na złącza DB9
  • pamięc eeprom I2C 24LC02B
  • pamięc DataFlash AT45DB161D
  • gniazdo kart pamięci SD
  • gniazdo USB

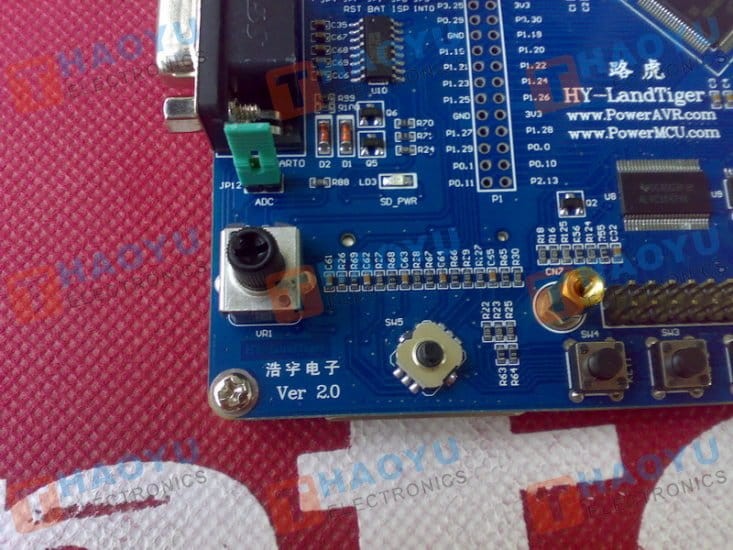

  • potencjometr do dowolnego wykorzystania
  • Joy
  • 8 diód LED
  • głośnik
  • przełącznik on/off
  • złącze JTAG
  • wejście dla zewnetrznego zasilania 5V
  • 2 przyciski dowolnego wykorzystania
  • przycisk RESET
  • przycisk INT0





 Programator, debuger na płycie zestawu zrealizowany na STM32F101CBT6, zestaw jest wykrywany jako J-Link



Do zestawu dołączona jest płyta CD z oprogramowaniem.



Przykładowe programy:

  •  demo uCOSII2.91+UCGUI3.90A
  • obsługa: ADC,CAN,I2C,I2S,Joy,PWM,RS485,USB
  • przykład ralizacji strony internetowej na której można odczytać wartość napięcia na wejściu A/D - zmiana potencjometrem
  • FTP_Demo, Http_Demo, SMTP_Demo, Telnet_Demo
  • USB Host, USB Hid
  • i wiele innych....



Poza tym płyta zawiera schematy, noty katalogowe, kompilator oraz biblioteki - wszystko co jest potrzebne do rozpoczęcia pracy.









Do zestawu dołączone jest również okablowanie - kabel USB, skrętka RJ45 oraz zasilacz.



SCHEMAT

Document
HY32D_SCH.pdf
HY-LandTiger_SCH.pdf

HY32D_Module_Label.pdf
