Konwerter PWM 0-100% na napięcie 0-10V

Dostępność:: brak towaru
Cena:: 30,00 zł 30.00
Cena netto: 24,39 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: -
Kod produktu: SASM214

Opis

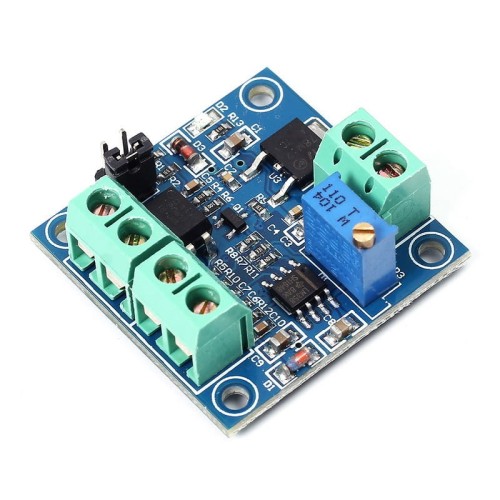

Konwerter umożliwiający zamianę sygnału PWM o wypełnieniu od 0 do 100% na napięcie 0-10V. Zmiana wypełnienia na napięcie przebiega liniowo, napięcie na wyjściu odpowiadające aktualnemu wypełnieniu możemy wyregulować za pomocą potencjometru znajdującego się na płytce modułu. Wejście PWM zostało odizolowane od układu za pomocą transoptora. Moduł posiada stabilizator napięcia zapewniający stabilność napięcia wyjściowego przy zmianach napięcia zasilania. Podczas pierwszego uruchomienia zalecane jest przeprowadzenie kalibracji. W przypadku braku sygnału PWM na wejściu na wyjściu modułu napięcie wynosi 0V.

Specyfikacja:

  • Napięcie zasilania: 13-30V DC
  • Pobór prądu: 100mA
  • Częstotliwość sygnału PWM: 1-3kHz
  • Napięcie wejściowe PWM: 0-5V lub 0-10V, wybierane za pomocą zworki
  • Napięcie wyjściowe: 0-10V, dopuszczalny błąd 5%
  • Wymiary: 33x33x16mm

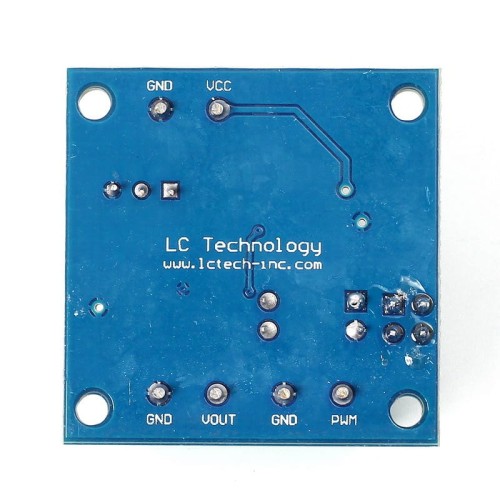

Opis płyty:





Więcej informacji dostępnych jest na:

https://youtu.be/dt09OkopU6c
