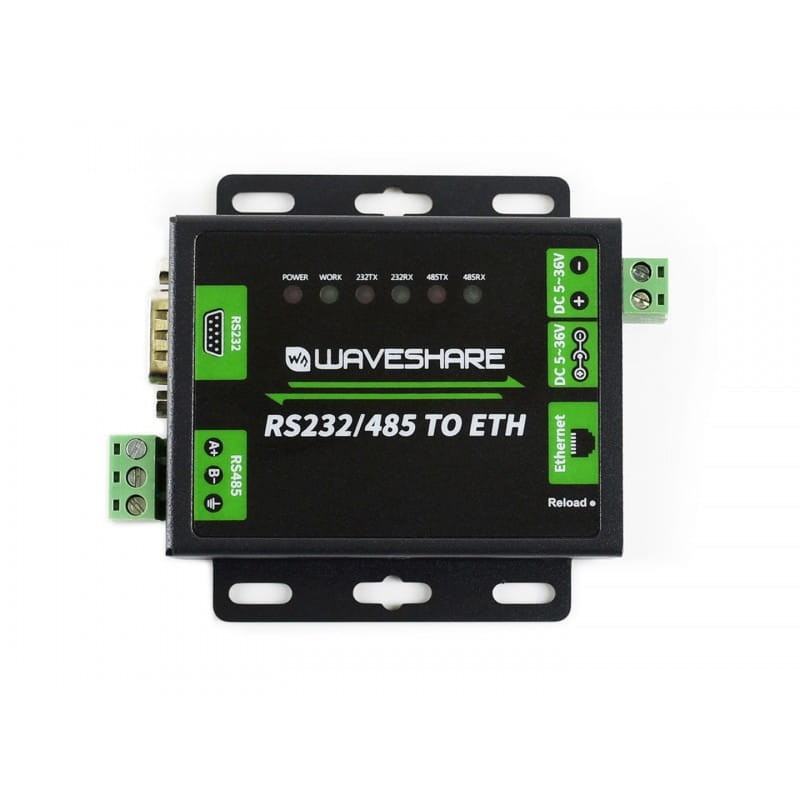

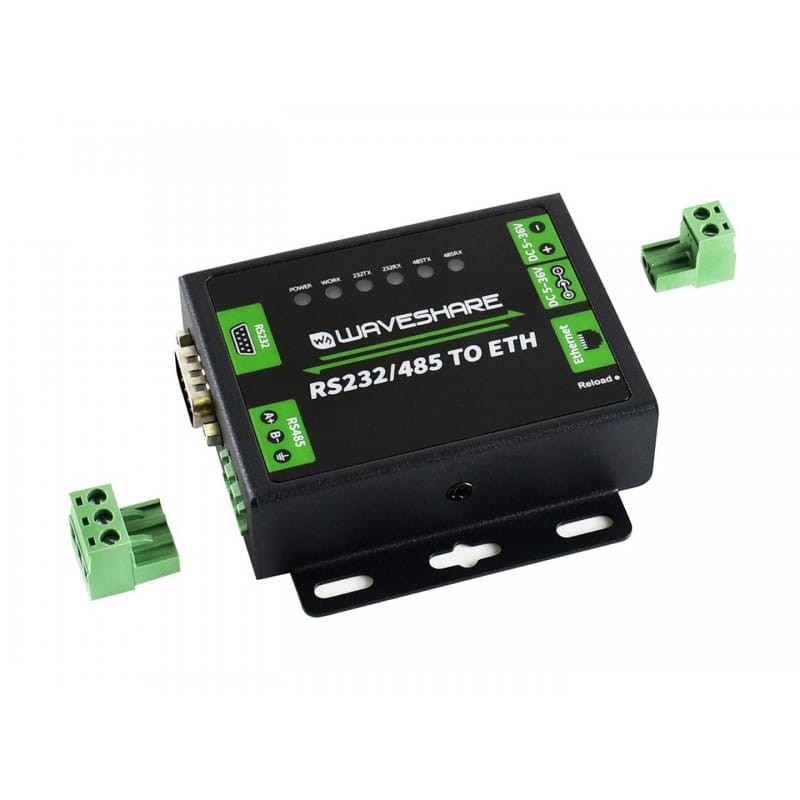

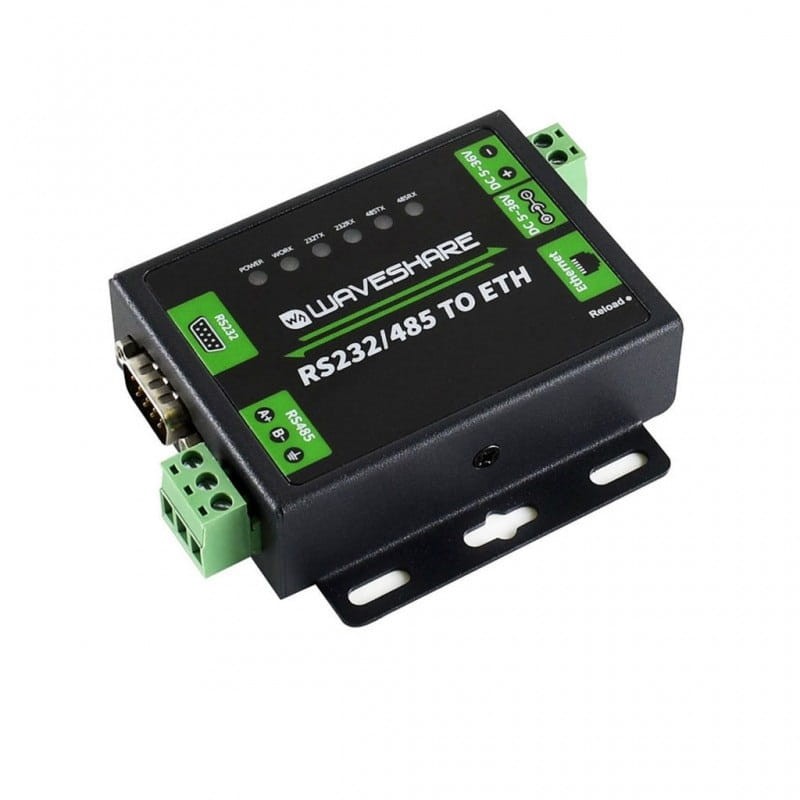

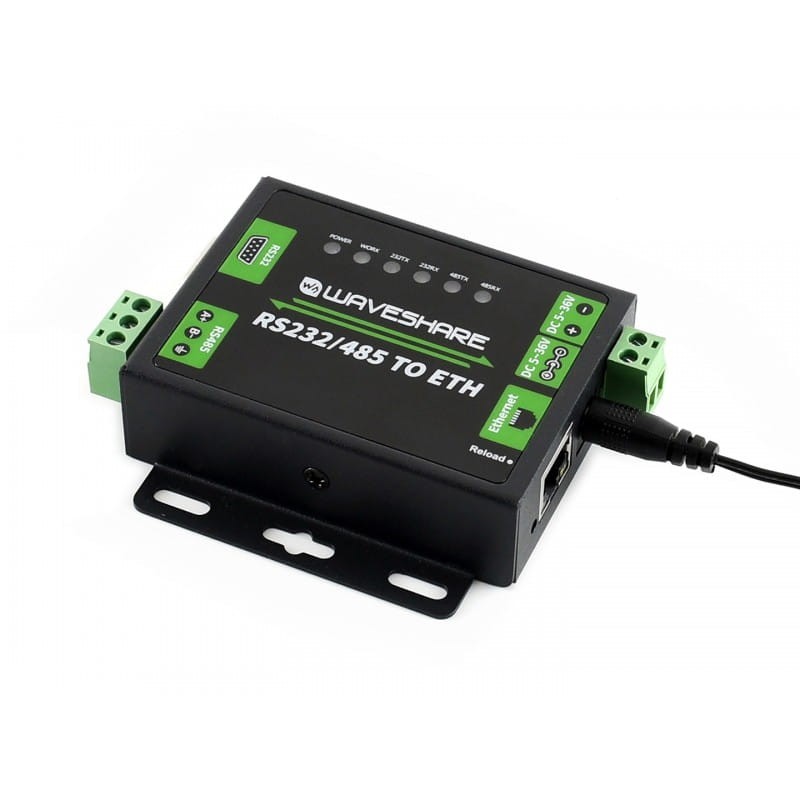

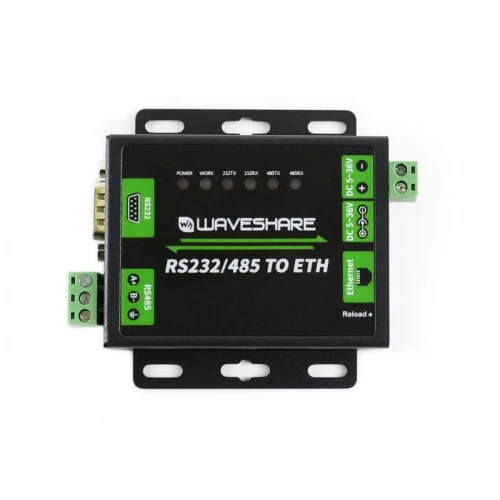

Konwerter RS232 RS485 na Ethernet

Konwerter umożliwiający transparentne i dwukierunkowe przesyłanie danych z interfejsów RS232/RS485 poprzez Ethernet. Konwerter wykorzystuje do działania mikrokontroler z rdzeniem ARM M4 zapewniający szybkie i bezproblemowe działanie.

Opis:

• Ethernet 10/100M Auto-MDI/MDIX z automatycznym rozpoznaniem rodzaju kabla cross-over lub straight-through cable
• Obydwa interfejsy RS232 i RS485 mogą działać jednocześnie
• Konfigurowalny baundrate (600bps~230.4Kbps), kontrola parzystości: None, Odd, Even, Mark, Space
• Wskaźniki LED informujące o stanie połączenia oraz komunikacji
• Tryby pracy: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (supports GET and POST)
• Wspierany Modbus
• Wspierany Websocket
• Urządzenie konfigurowalne za pośrednictwem strony web
• Wspierany mechanizm DHCP, auto-obtained IP or static IP
• Producent udostępnia oprogramowanie służące do konfiguracji oraz testowania urządzeń
• Przykłady oprogramowania dla host computer (socket ), VB, C++, Delphi, Android, iOS, itp
• Temperatura pracy: -40~85°C

Specyfikacja Ethernet:

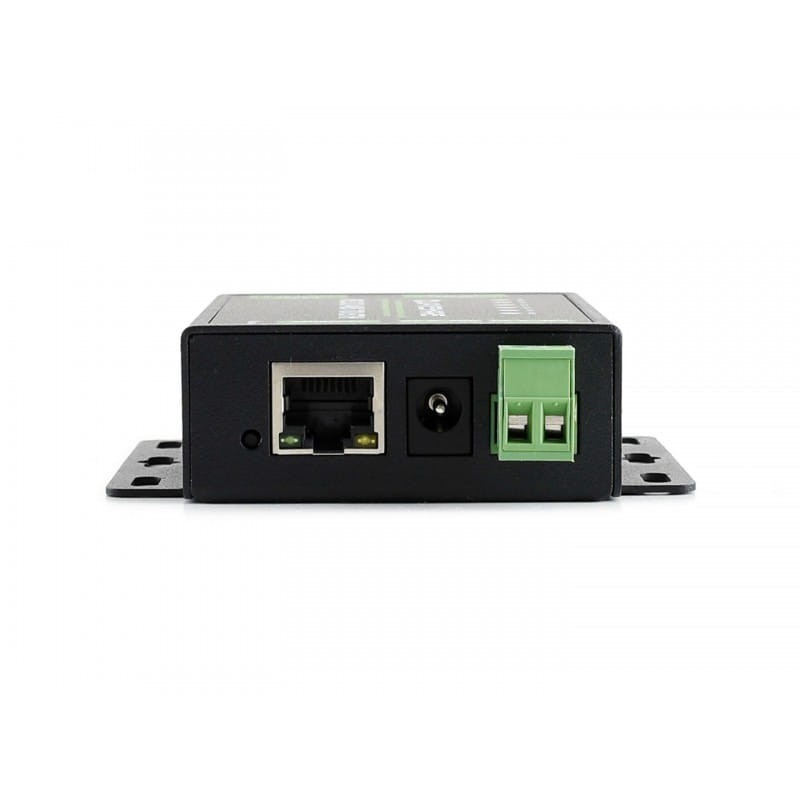

• złącze 4-pin RJ45
• prędkość transmisji: 10/100Mbps
• zabezpieczenie: 2KV electromagnetic isolation
• obsługiwane protokoły: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket
• TX cache: 16Kbyte
• RX cache: 16Kbyte

Specyfikacja RS485/RS232:

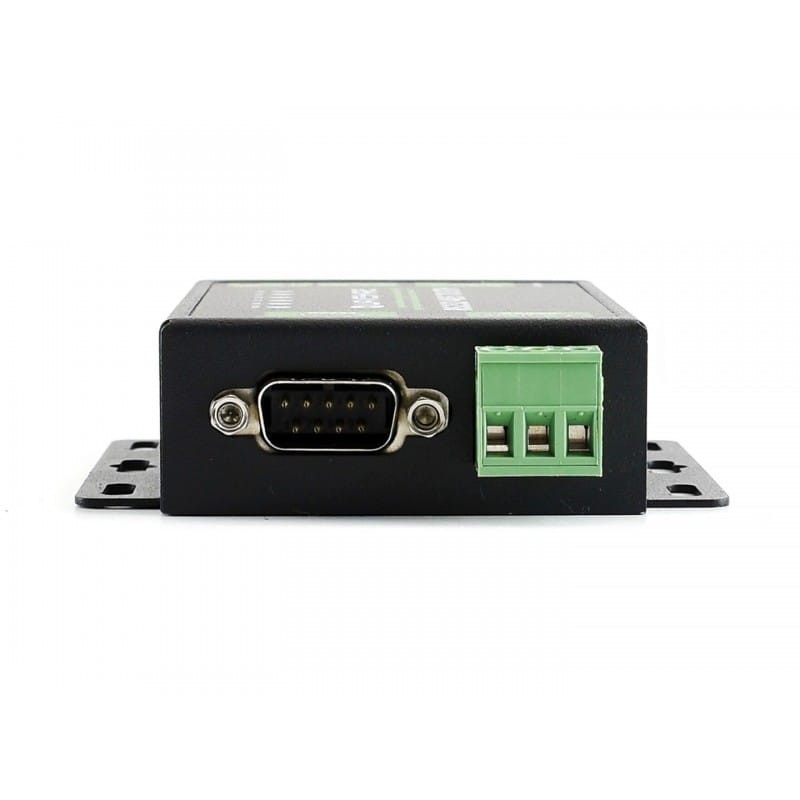

• Złącza:
  RS485 (śrubowe A+, B-, GND)
  RS232: DB9 męskie
• Ilość bitów danych: 5bit, 6bit, 7bit, 8bit
• Ilośc bitów stop: 1,2
• Kontrola parzystości: None, Odd, Even, Mark, Space
• Baundrate: 600bps~230.4Kbps
• TX cache: 2Kbyte
• RX cache: 2Kbyte
• Sprzętowa kontrola: RTS/CTS
• Zabezpieczenie: RS485: 2KV ESD protection, lightning-proof, anti-surge, over-current protection
• Zabezpieczenie: RS485 pull up/down registers: 2.2KΩ

Zasilanie:

• 5.0~36.0V (5V zalecane)
• Pobór prądu: 86.5mA (@5V)
• Zabezpieczenie: reverse-proof, ESD protection, anti-surge

Wiki: RS232/485_TO_ETH

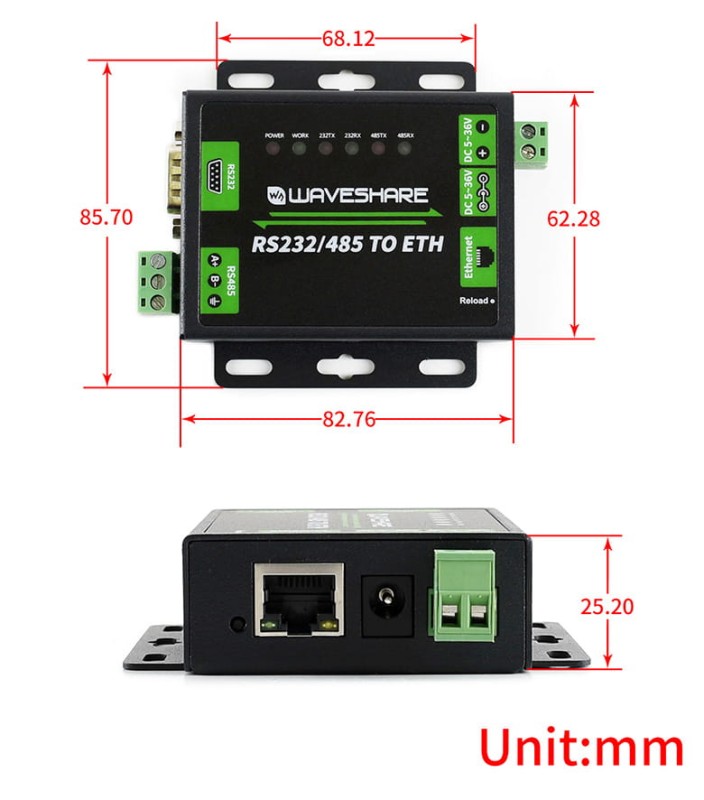

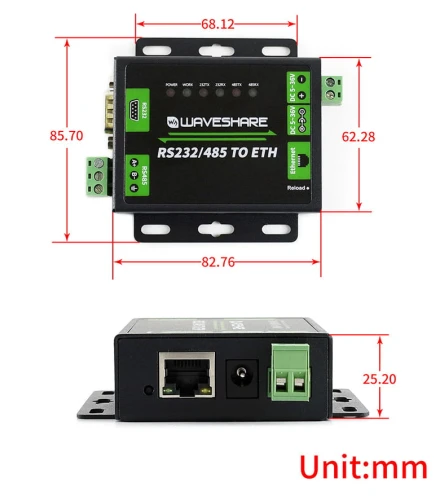

Wymiary zewnętrzne urządzenia:

 Zestaw zawiera:

Weight: 0.553 kg
